Toyota COROLLA 前翼子板挡泥板和前围板 — Figure 5304

Toyota COROLLA EPC diagram 5304, 前翼子板挡泥板和前围板, with 1 images and 22 PNC and OE references.

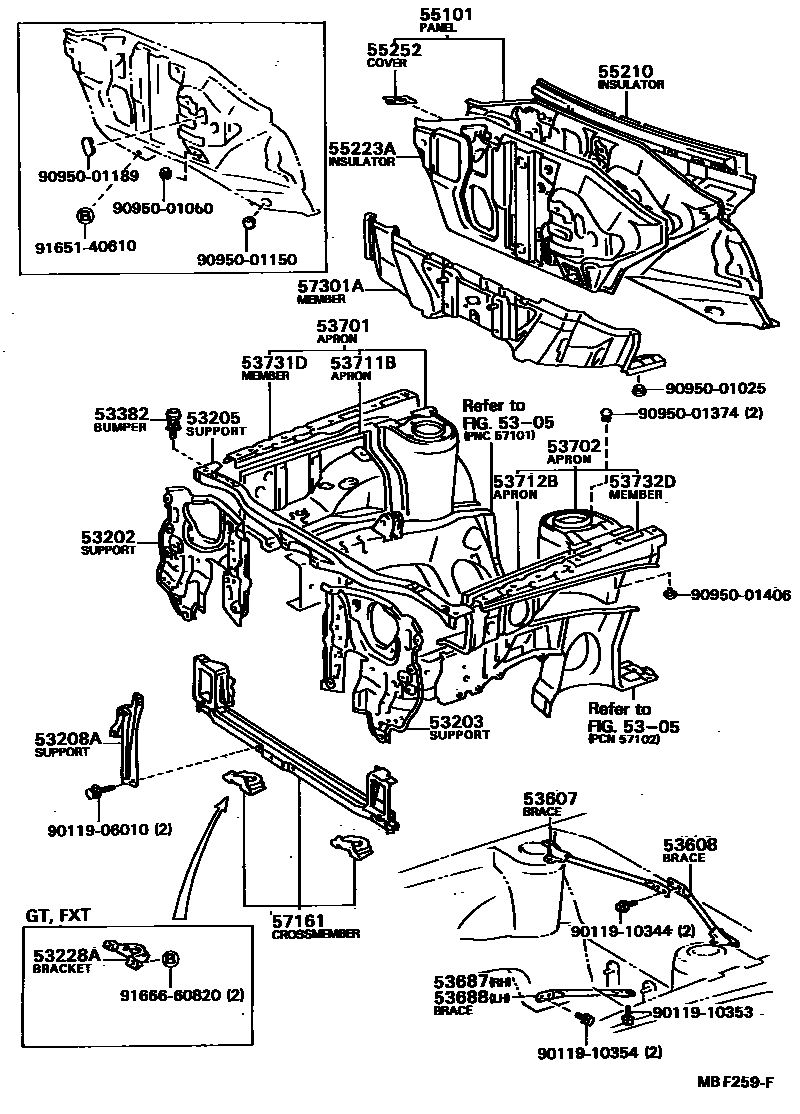

Toyota COROLLA 前翼子板挡泥板和前围板 EPC diagram — MBF259F
前翼子板挡泥板和前围板 — MBF259F (198305 – 999999)

PNC and OE references

PNCPart nameOE numbers
53202Radiator right side bracket sub-assembly53211-12230 · 53211-12231 · 53211-12240 · 53211-12241
53203Radiator left bracket sub-assembly53203-12210
53205Radiator upper bracket sub-assembly53216-12905 · 53216-12907 · 53216-12911 · 53216-12913 · 53216-12914 · 53216-12915 · 53216-12919 · 53216-12921 · 53216-12922 · 53216-12924
53208AEngine cover lock bracket sub-assembly53208-12250 · 53208-12310 · 53208-12320 · 53208-12330
53228ARadiator No. 1 lower mounting bracket53228-12070
53382Engine cover front buffer block53382-12050
53607Front suspension upper side to right front wall bracket sub-assembly53607-12010
53608Front suspension upper side to left front wall bracket sub-assembly53608-12010
53687Right side bracket (underside of front suspension to steering beam)53687-12010
53688Left side bracket (underside of front suspension to steering beam)53688-12010
53701Right front fender fender sub-assembly53701-12710
53702Left front fender fender sub-assembly53702-12710
53711BRight front fender front fender53711-12180 · 53711-20130
53712BLeft front fender front fender53712-12160 · 53712-20200
53731DRight front fender to cowl side upper beam53731-12110 · 53731-12111
53732DLeft front fender to cowl side upper beam53732-12100 · 53732-12101
55101Front apron sub-assembly55101-12590 · 55101-12591 · 55101-12601 · 55101-12611 · 55101-12670
55210Front wall insulation pad assembly55210-12250 · 55210-12260
55223AFront wall outer heat insulation pad55223-12020
55252Front panel hole cover55129-16010
57161front cross member57161-12907 · 57161-12908 · 57161-20903
57301ASteering housing support beam sub-assembly57301-12010 · 57301-12040 · 57301-12041 · 57301-12090
