Toyota COROLLA 后鼓式制动器分泵和底板 — Figure 4706

Toyota COROLLA EPC diagram 4706, 后鼓式制动器分泵和底板, with 1 images and 25 PNC and OE references.

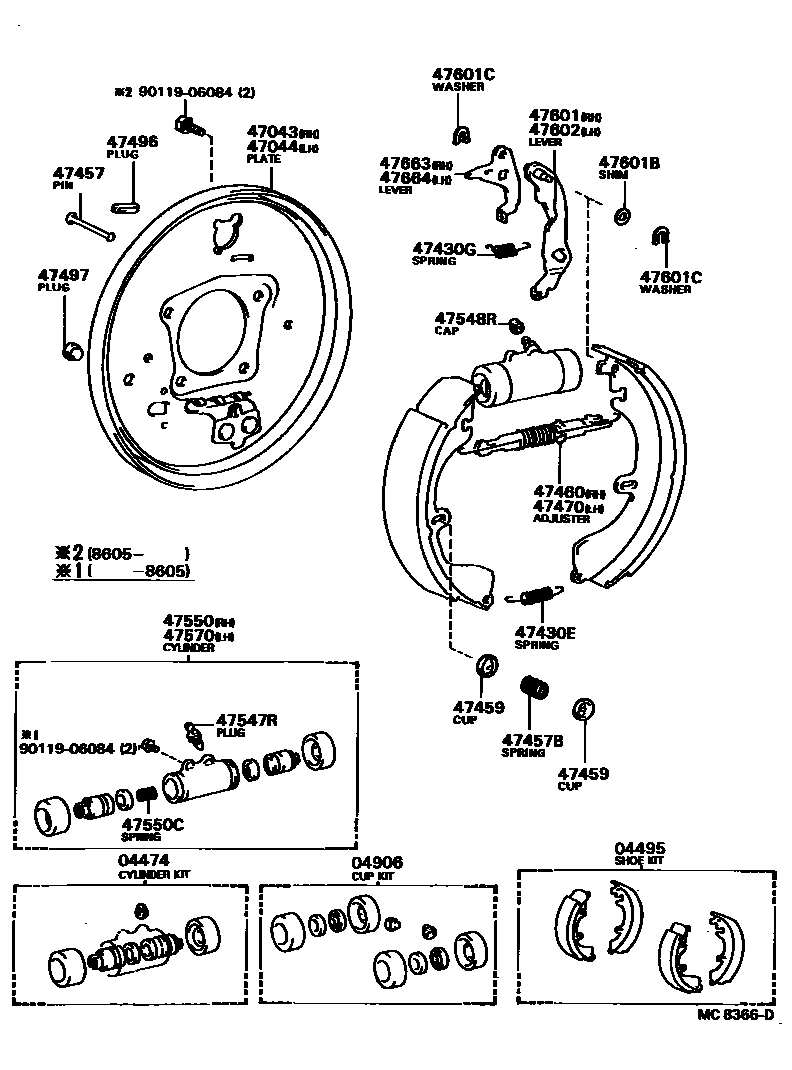

Toyota COROLLA 后鼓式制动器分泵和底板 EPC diagram — MC8366D
后鼓式制动器分泵和底板 — MC8366D (198305 – 999999)

PNC and OE references

PNCPart nameOE numbers
04474rear wheel pump assembly04474-16020
04495Rear brake shoe assembly04495-12080 · 04495-12081 · 04495-12090 · 04497-12060 · 04497-12061 · 04497-12070
04906Rear wheel pump cup assembly04906-16020
47043Right rear brake base plate sub-assembly47043-12070
47044Left rear brake base plate sub-assembly47044-12070
47430ETension spring (for rear brake shoe return)90506-18034
47430GTension spring (for rear wheel brake automatic adjustment lever)90506-12036
47457Brake shoe limit spring pin (for rear wheel brake)47447-30010
47457BCompression spring (for rear brake shoe limit spring pin)90501-18017
47459Brake shoe limit spring seat (for rear wheel brake)47449-30030
47460Right brake shoe adjuster assembly (for rear wheel brake)47061-32010
47470Left brake shoe adjuster assembly (for rear wheel brake)47062-32010
47496Hole plug (for rear brake)47491-20011
47497No. 2 hole plug (for rear brake)47492-32010
47547RBleed plug (for rear drum brake)47547-20010
47548RBleeder plug cap (for rear drum brake)31478-30010
47550Rear wheel brake cylinder assembly (for front right or upper right)47550-16030 · 47550-19155
47550CCompression spring (for rear wheel brake cylinder)90501-07006
47570Rear wheel brake cylinder assembly (for front left or upper left)47570-16010 · 47570-19035
47601Right parking brake shoe lever sub-assembly (for rear wheel brake)47601-32010
47601BRear parking brake shoe lever gasket90564-08150 · 90564-08151 · 90564-08152 · 90564-08172 · 90564-08173 · 90564-08174
47601CC-shaped washer (for rear brake)90213-06013
47602Left parking brake shoe lever sub-assembly (for rear wheel brake)47602-32010
47663Right automatic adjustment lever (for rear brake)47643-32010
47664Left side automatic adjustment lever (for rear brake)47644-32010
