Toyota COROLLA 前盘式制动器卡钳和防尘罩 — Figure 4705

Toyota COROLLA EPC diagram 4705, 前盘式制动器卡钳和防尘罩, with 2 images and 25 PNC and OE references.

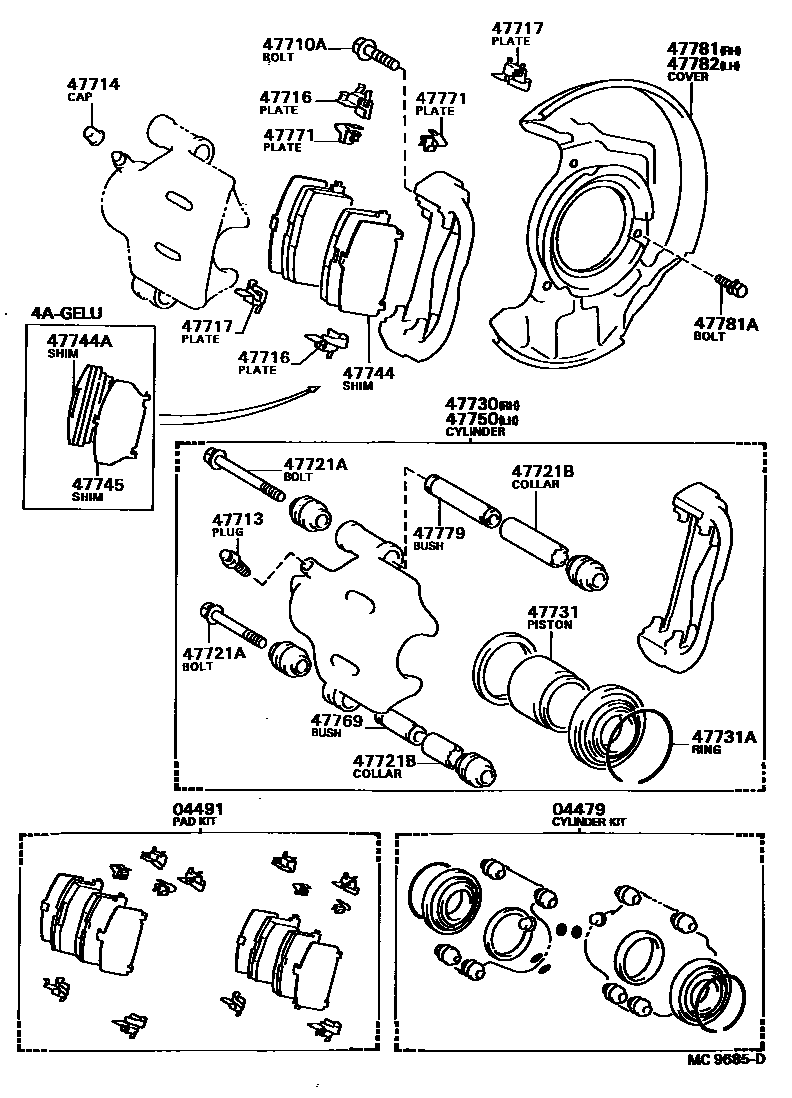

Toyota COROLLA 前盘式制动器卡钳和防尘罩 EPC diagram — MC9685D
前盘式制动器卡钳和防尘罩 — MC9685D (198305 – 999999)

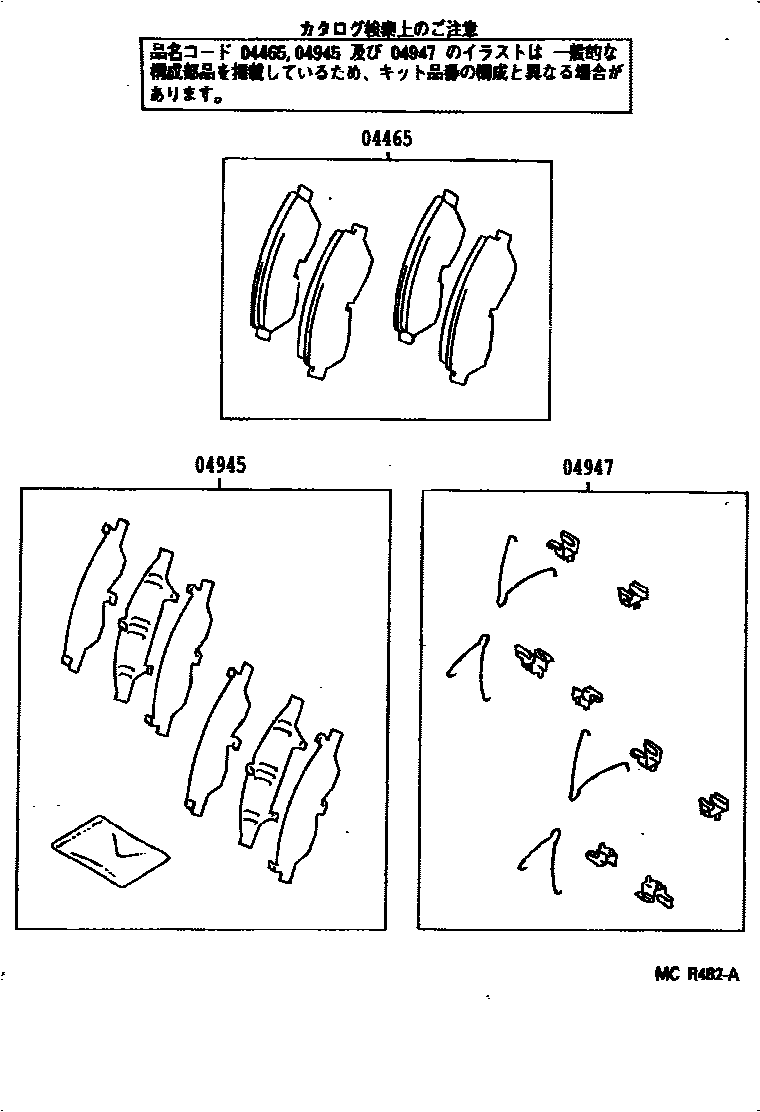

Toyota COROLLA 前盘式制动器卡钳和防尘罩 EPC diagram — MCR482A
前盘式制动器卡钳和防尘罩 — MCR482A (198305 – 999999)

PNC and OE references

PNCPart nameOE numbers
04465Front disc brake pad assembly04465-17070 · 04465-20030
04479Front disc brake cylinder assembly04479-16020 · 04479-16021 · 04479-32010 · 04479-32011
04491Front disc brake pad assembly04491-12170 · 04491-12270 · 04491-17030
04945Front silencer gasket assembly04945-20060 · 04945-20120 · 04945-32220
04947Front disc brake mounting kit04947-32010
47710AHexagonal bolt (for front disc brake caliper)90119-12040
47713Bleed plug (for front disc brake)47547-20010
47714Bleeder plug cap (for front disc brake)31478-30010
47716Pad support plate No. 1 (for front disc brake)47716-32010
47717Pad support plate No. 2 (for front disc brake)47717-32010
47721ABolt (for front disc brake cylinder retainer)90119-09003 · 90119-09004
47721BCollar (for front disc brake cylinder retainer)90387-15004 · 90387-15005
47730Right front disc brake cylinder assembly47730-12170 · 47730-12171 · 47730-12200
47731Front disc brake piston47731-16020 · 47731-20070
47731Aretaining ring (for front disc brake piston)90522-61001
47744No. 1 silencer gasket (for front disc brake)47744-32010
47744ANo. 3 silencer gasket (for front disc brake)47742-32010
47745No. 2 silencer gasket (for front disc brake)47745-32010
47750Left disc brake cylinder assembly47750-12170 · 47750-12171 · 47750-12200
47769No. 1 brake cylinder sliding sleeve (for front disc brake)47769-16010 · 47769-32010
47771No. 1 pad wear indicator plate47771-32010
47779No. 2 brake cylinder sliding sleeve (for front disc brake)47779-16010 · 47779-32010
47781Right front disc brake dust cover47781-20140
47781ABolt (used to secure dust cover to knuckle arm)90119-06227
47782Left front disc brake dust cover47782-20140
