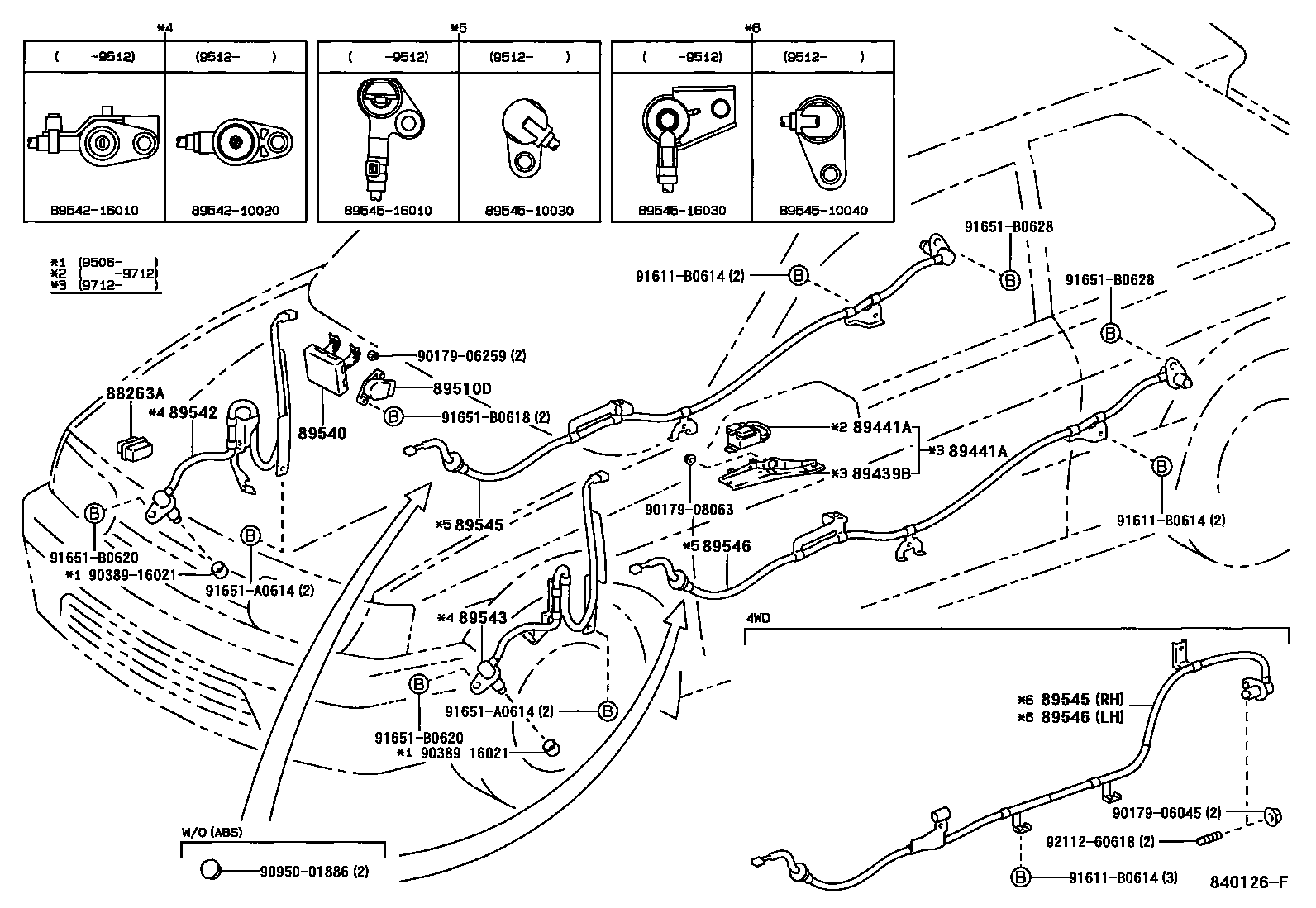

Toyota COROLLA ABS 和 VSC — Figure 8414
Toyota COROLLA EPC diagram 8414, ABS 和 VSC, with 1 images and 9 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 88263A | Anti-skid control relay | 88263-16010 |
| 89439B | Sensor holder | 89439-16030 |
| 89441A | deceleration sensor | 89440-16030 · 89441-28020 |
| 89510D | Brake pedal stroke sensor assembly | 89510-46010 |
| 89540 | Anti-skid control ECU assembly | 89540-10080 · 89540-10081 · 89540-16060 · 89540-16061 · 89540-16080 · 89540-16110 · 89540-16150 |
| 89542 | Right front wheel speed sensor | 89542-10020 · 89542-16010 |
| 89543 | Left front wheel speed sensor | 89543-10020 · 89543-16010 |
| 89545 | Right rear wheel speed sensor | 89545-10030 · 89545-10040 · 89545-16010 · 89545-16020 · 89545-16030 · 89545-16050 |
| 89546 | Left rear wheel speed sensor | 89546-10030 · 89546-10040 · 89546-16010 · 89546-16020 · 89546-16030 · 89546-16050 |
