Toyota COROLLA 仪表 — Figure 8301
Toyota COROLLA EPC diagram 8301, 仪表, with 6 images and 24 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

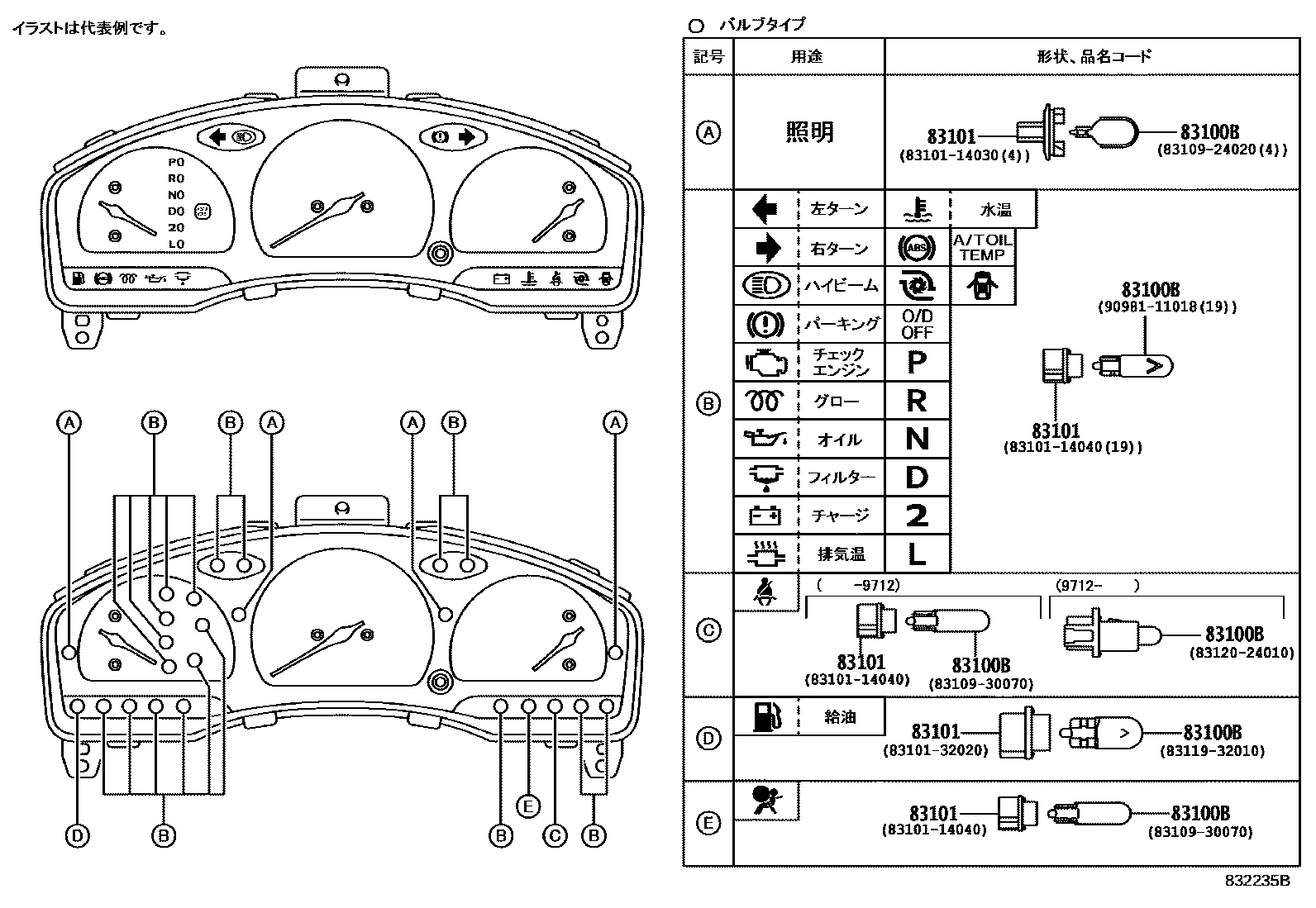

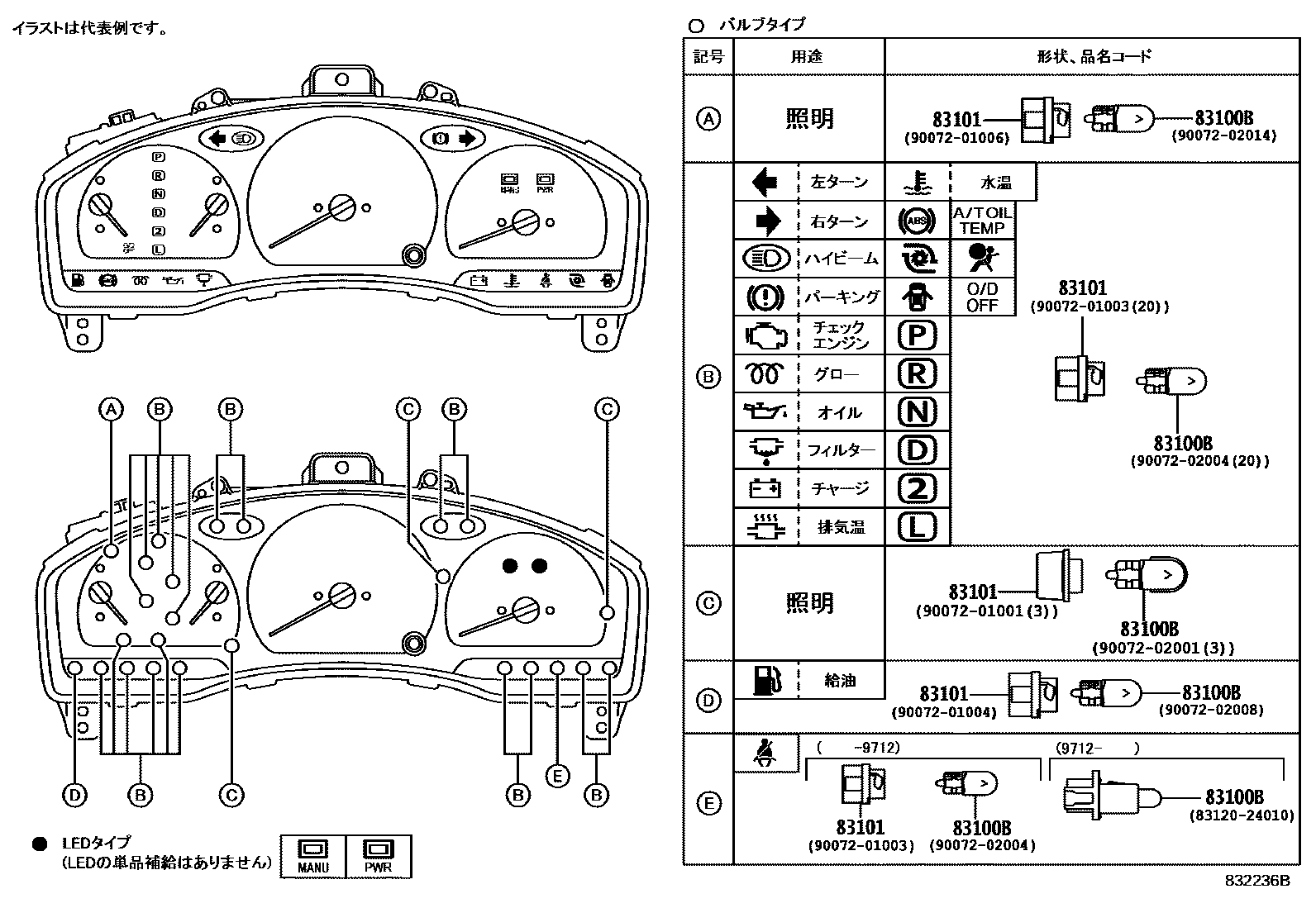

| 83100B | Combination instrument bulb No. 1 | 83109-24020 · 83109-30070 · 83119-32010 · 83120-24010 · 90072-02001 · 90072-02004 · 90072-02008 · 90072-02014 · 90981-11018 |
| 83101 | Combined instrument lamp holder sub-assembly | 83101-14030 · 83101-14040 · 83101-32020 · 90072-01001 · 90072-01003 · 90072-01004 · 90072-01006 |

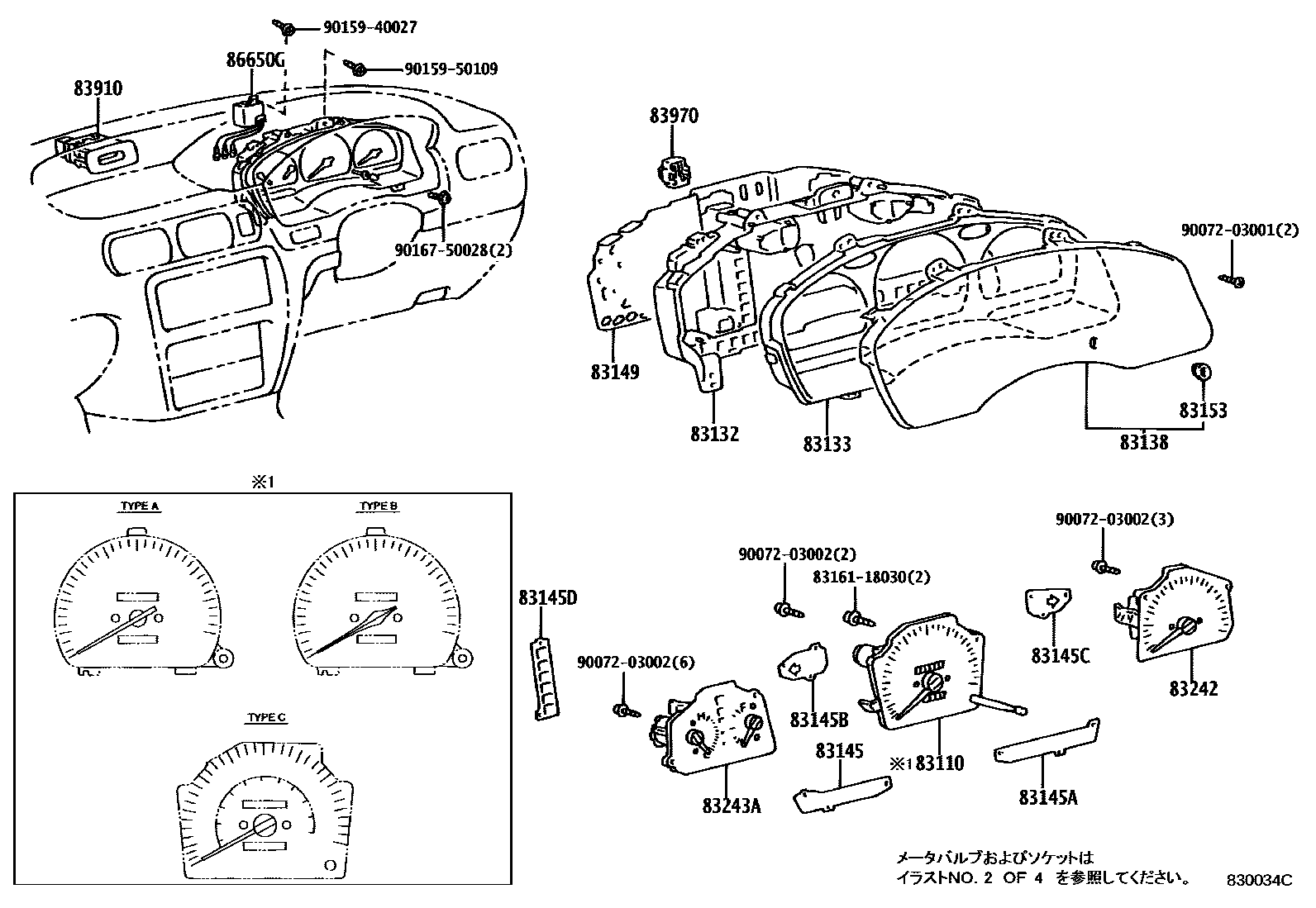

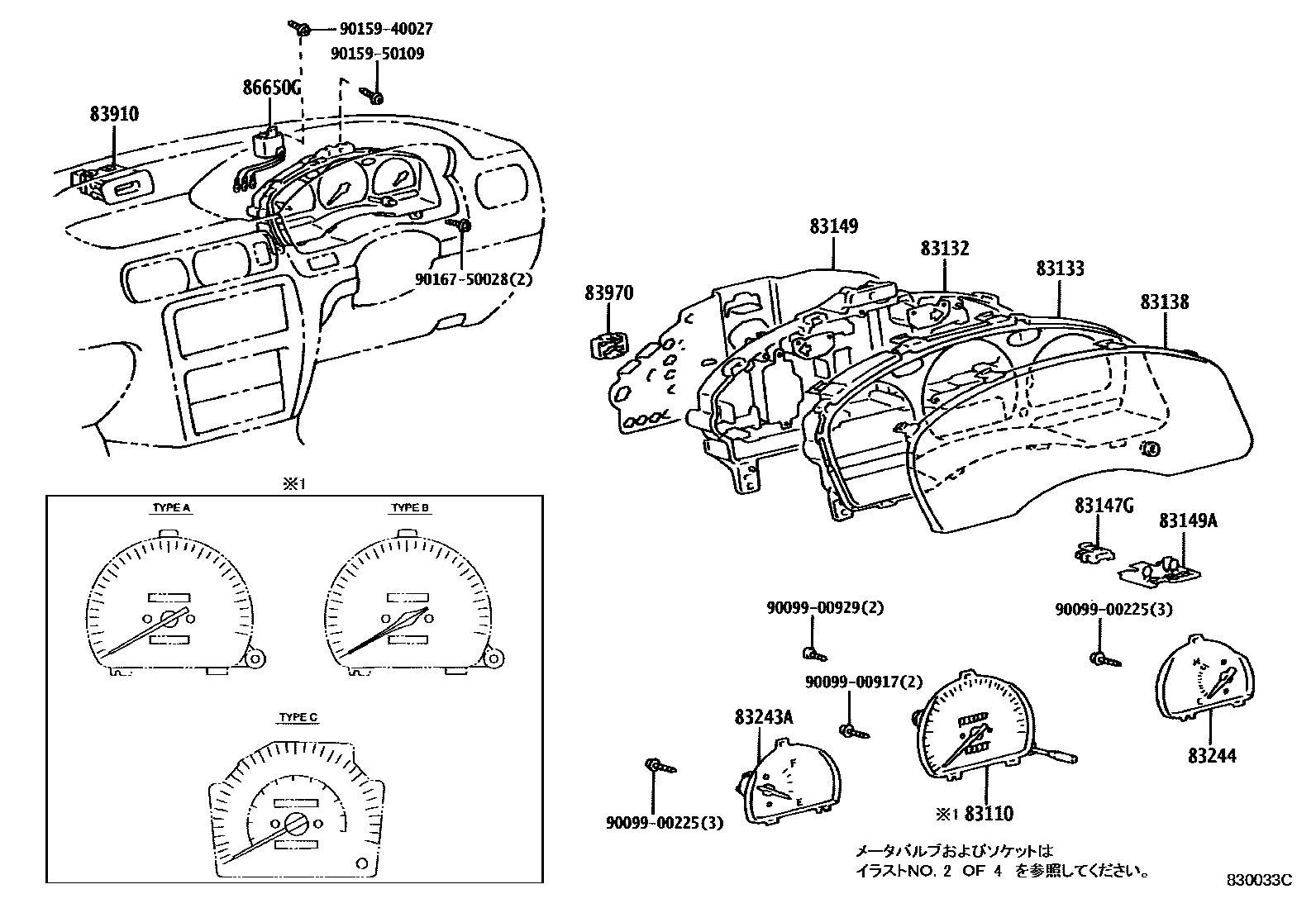

| 83110 | Speedometer assembly | 83110-1G380 · 83110-1G381 · 83110-1G382 · 83110-1G460 · 83220-16080 · 83220-16180 |
| 83132 | Instrument cluster housing | 83132-1G020 · 83132-1G040 · 83132-1S130 · 83132-1S131 · 83132-1S132 · 83132-1S150 · 83132-1S151 |
| 83133 | Combined instrument panel No. 1 | 83133-1G020 · 83133-1G310 · 83811-10120 · 83811-16300 |
| 83138 | speedometer glass | 83138-16630 · 83138-1G020 |
| 83145 | Instrument No. 1 lampshade | 83145-1G020 · 83145-1G040 · 83831-16300 · 83831-16320 · 83831-1G021 · 83831-1G041 |
| 83145A | Instrument No. 2 lampshade | 83145-1G120 · 83145-1G180 |
| 83145B | Instrument No. 3 lampshade | 83145-1G220 |
| 83145C | Instrument No. 4 lampshade | 83145-1G240 |
| 83145D | Instrument No. 5 lampshade | 83145-1G260 |
| 83147G | Instrument combination connector | 83147-16010 |
| 83149 | Instrument circuit board | 83149-1G020 · 83149-1G040 · 83149-1G060 · 83149-1G510 · 83149-1G511 · 83149-1G512 · 83149-1G530 · 83149-1G531 · 83149-1G532 · 83149-1G550 · 83149-1G551 · 83149-1G570 · 83149-1G571 · 83861-16160 · 83861-16170 · 83861-16190 · 83861-16200 · 83861-16210 · 83861-16290 · 83861-16300 · 83861-16320 · 83861-1G011 · 83861-1G012 · 83861-1G021 · 83861-1G022 · 83861-1G041 |
| 83149A | No. 2 instrument circuit board | 83149-1G610 |
| 83153 | Instrument glass seal | 83153-1G020 |
| 83180 | Speed detector assembly | 83180-10010 |
| 83242 | Engine tachometer assembly | 83242-1G020 · 83881-16510 |
| 83243A | Fuel gauge sub-assembly | 83243-1G020 · 83243-1G040 · 83243-1G060 · 83243-1G080 · 83243-1G150 · 83243-1G151 · 83243-1G170 · 83243-1G171 · 83243-1G190 · 83243-1G191 · 83243-1G210 · 83243-1G211 · 83882-16160 · 83882-16170 · 83882-16180 · 83882-16190 · 83882-16500 · 83882-16510 · 83882-16520 · 83882-16530 |
| 83244 | Water temperature meter sub-assembly | 83244-16650 · 83244-16651 · 83883-16160 |

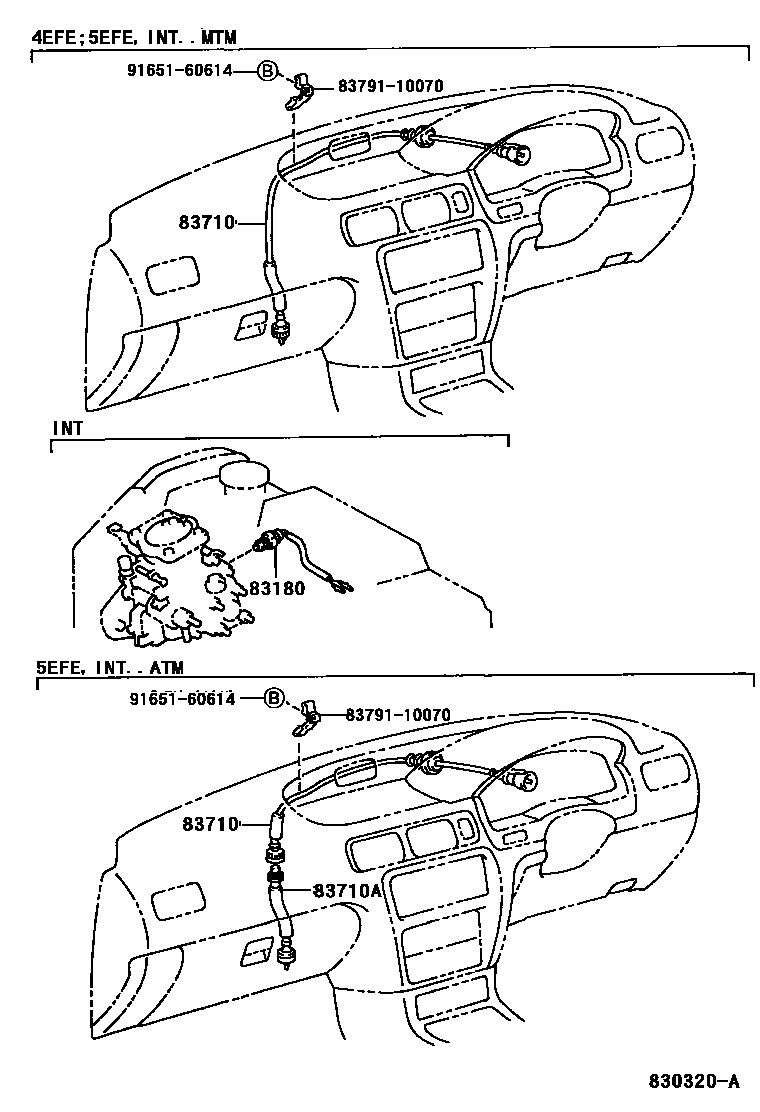

| 83710 | No. 1 speedometer transmission cable assembly | 83710-16260 · 83710-16270 · 83710-16280 |
| 83710A | No. 2 speedometer transmission cable assembly | 83710-32130 |

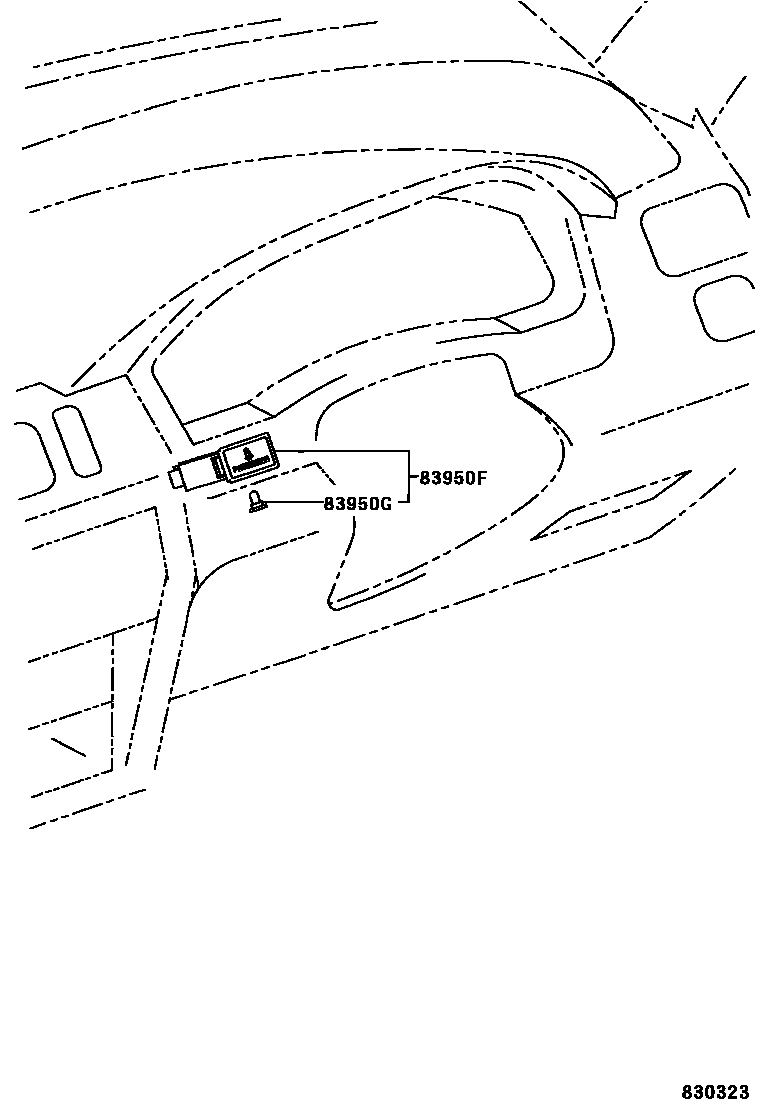

| 83950G | warning light bulb | 90072-02005 |
| 83970 | Reversing warning buzzer assembly | 83970-12020 · 83970-20010 |
| 86650G | Buzzer assembly | 86650-12030 |
