Toyota COROLLA 线束和卡夹 — Figure 8202
Toyota COROLLA EPC diagram 8202, 线束和卡夹, with 14 images and 22 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

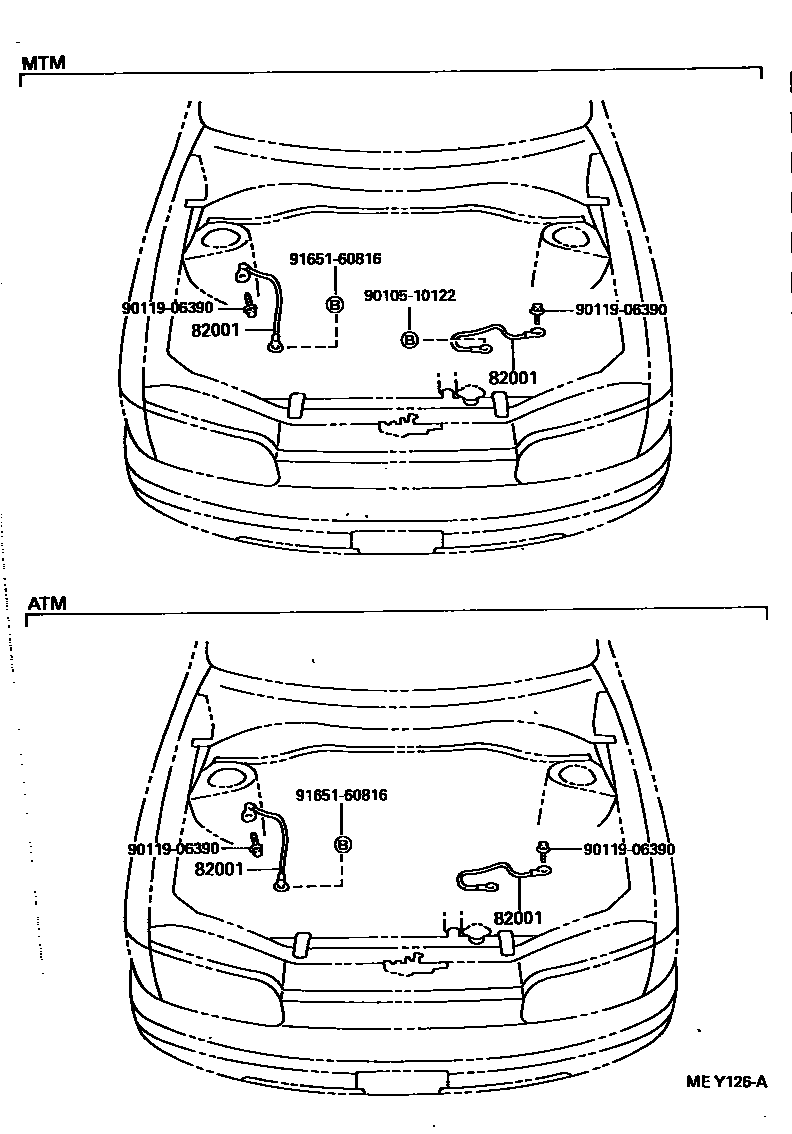

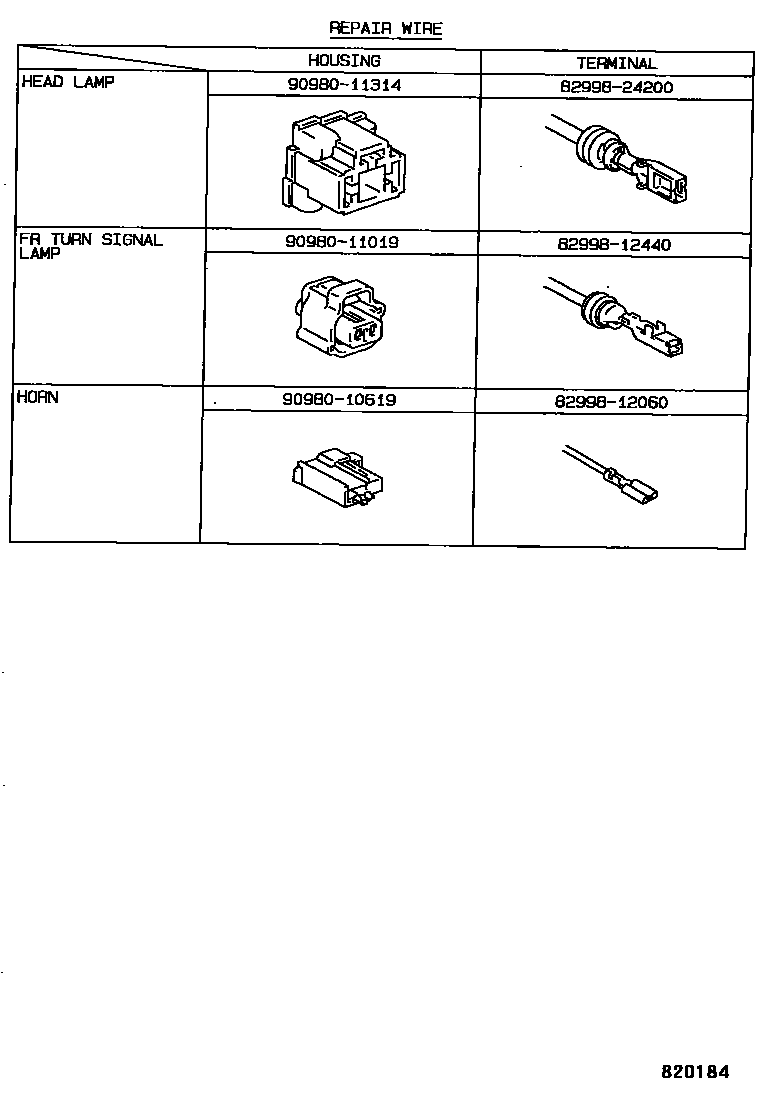

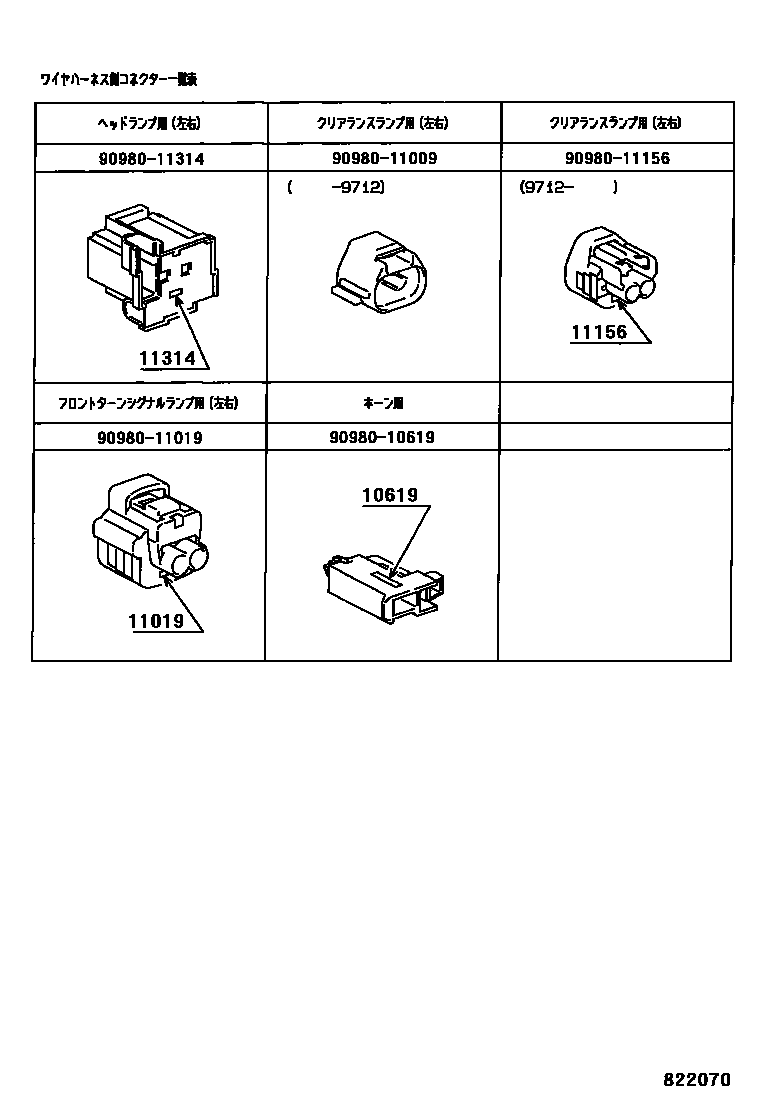

| 82001 | Connection cable No. 1 | 90980-07341 · 90980-07375 |

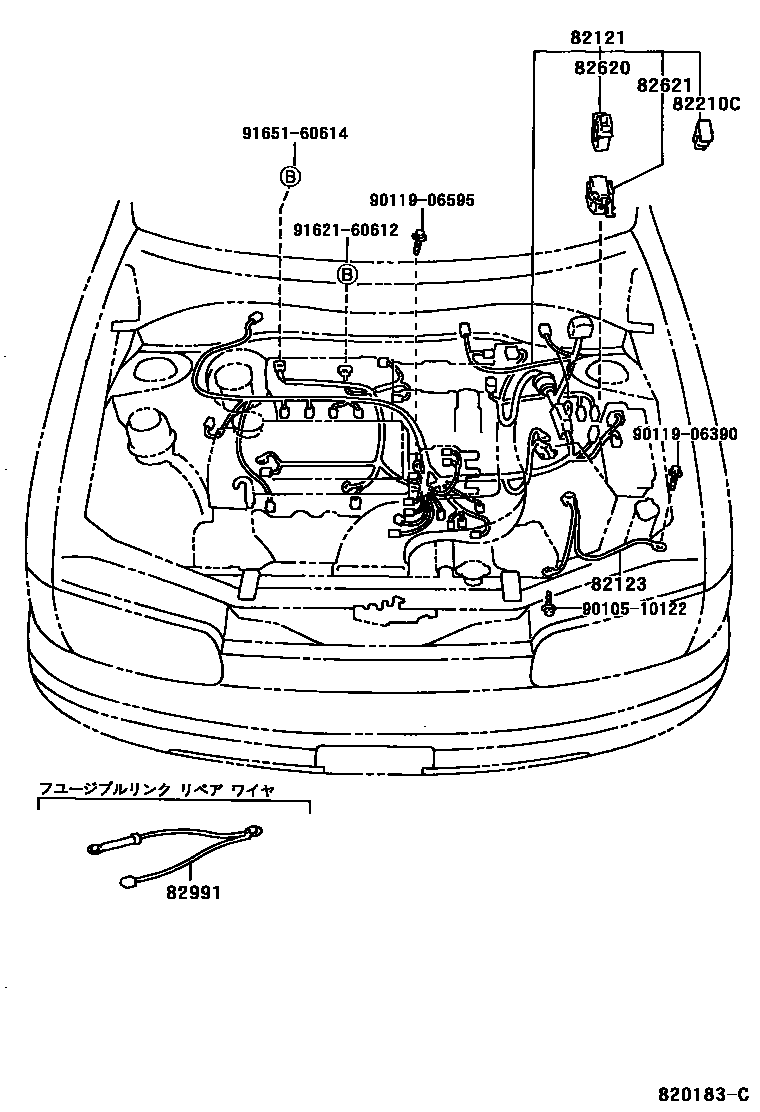

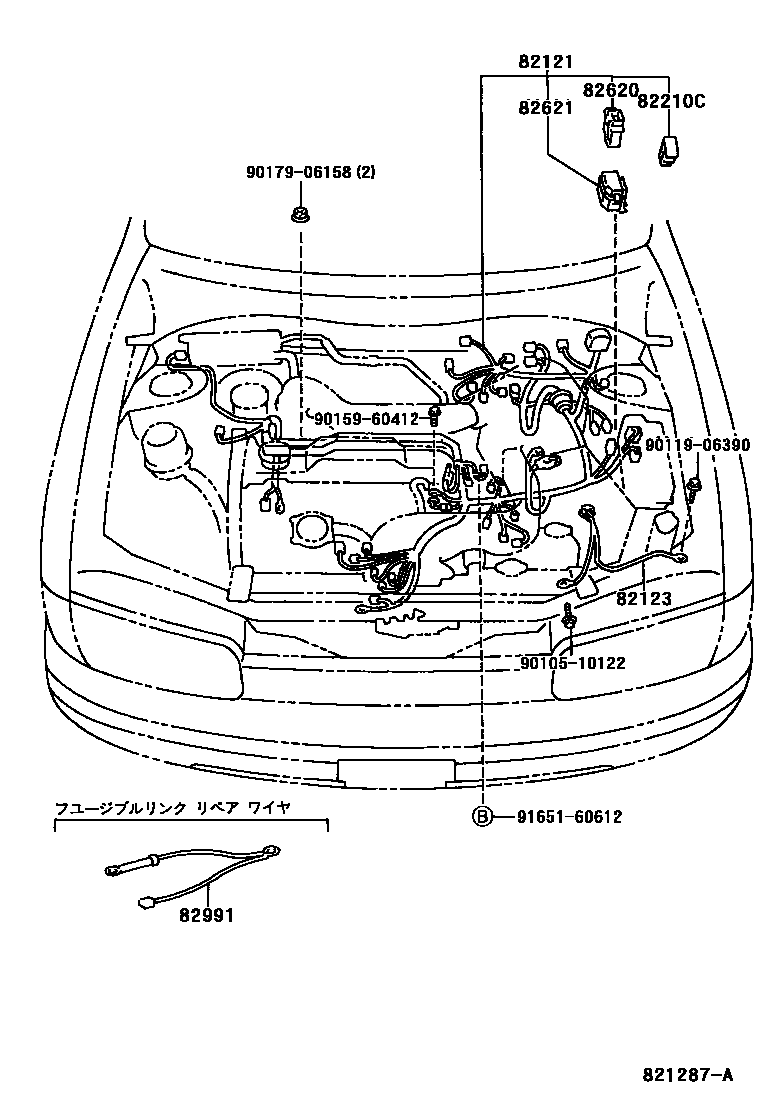

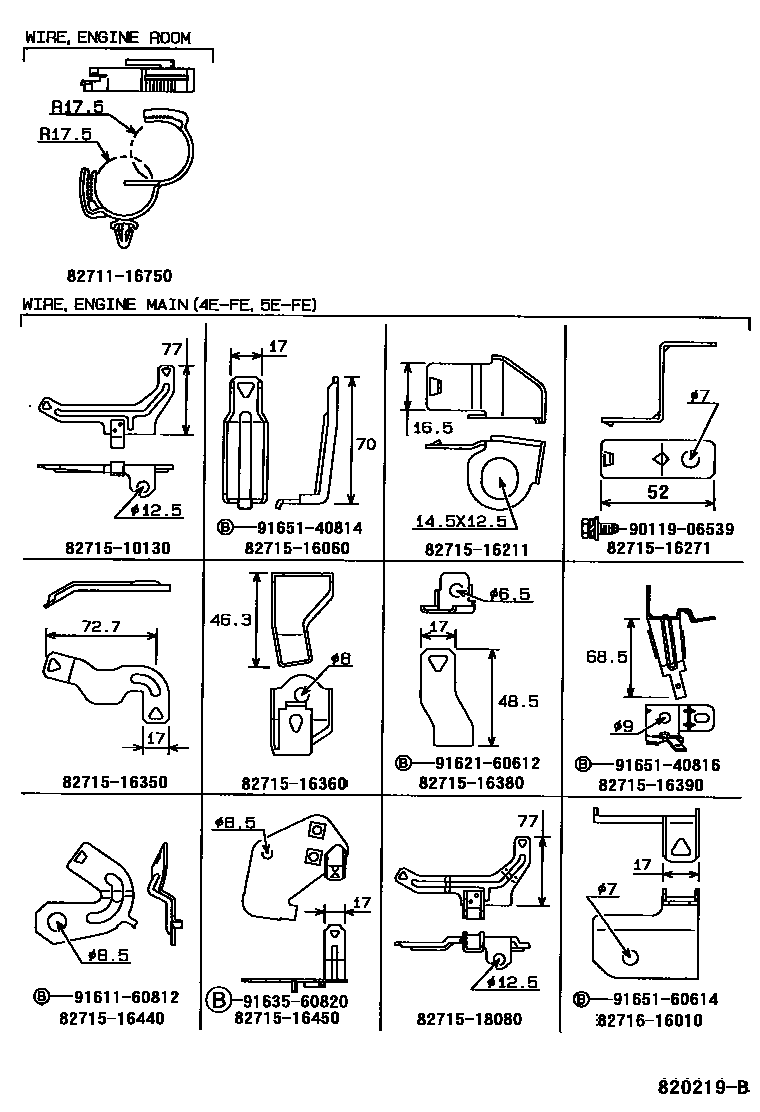

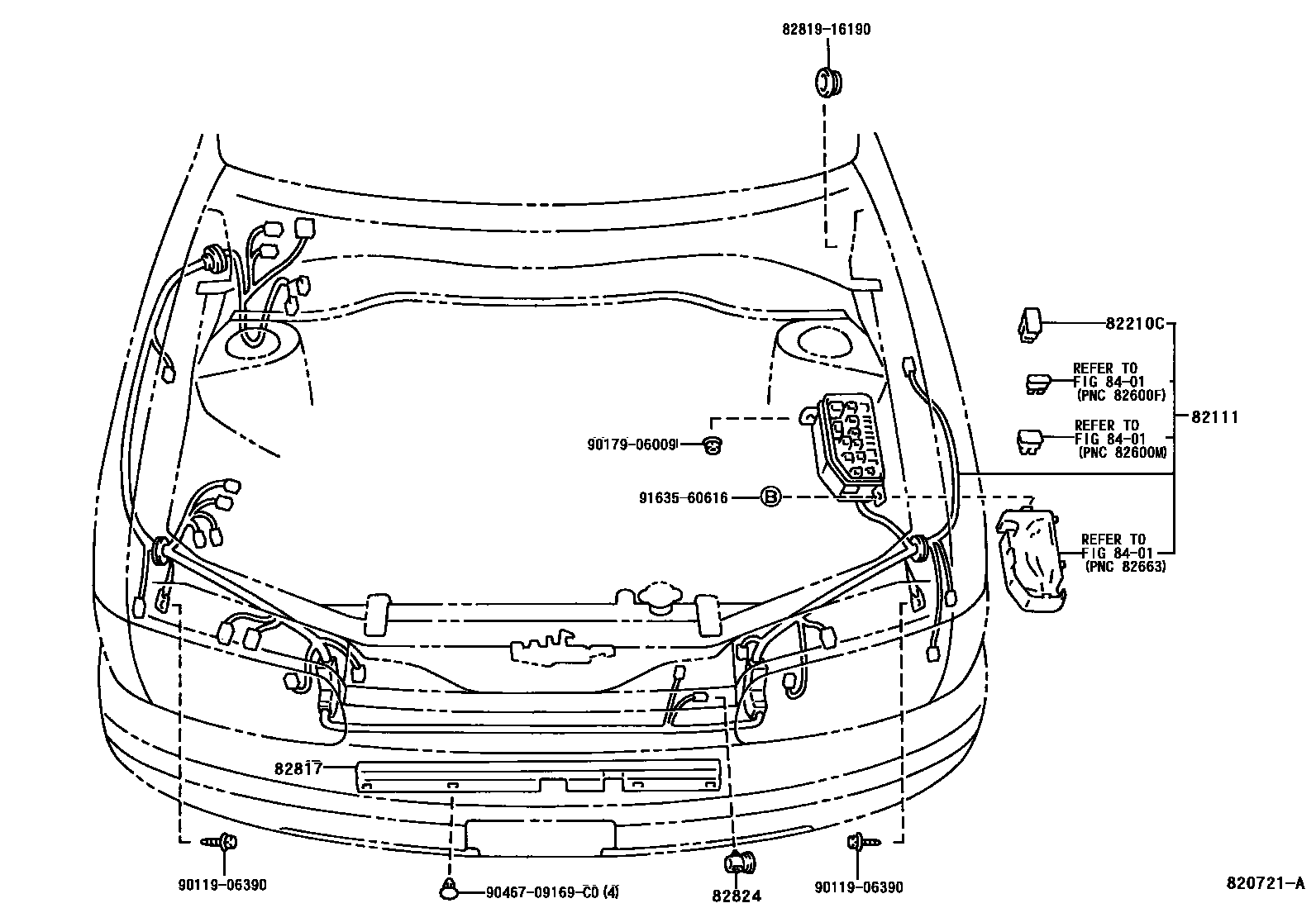

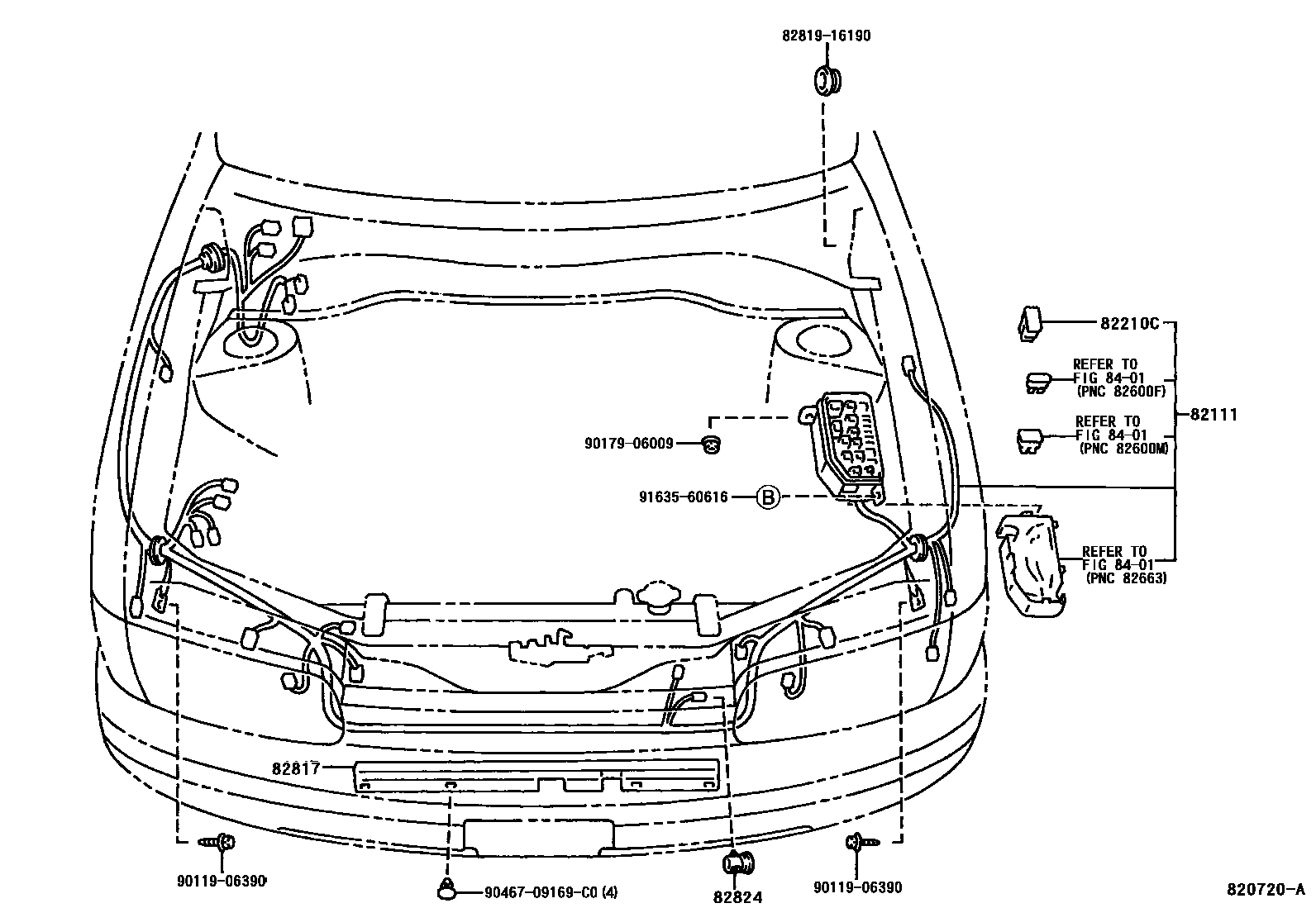

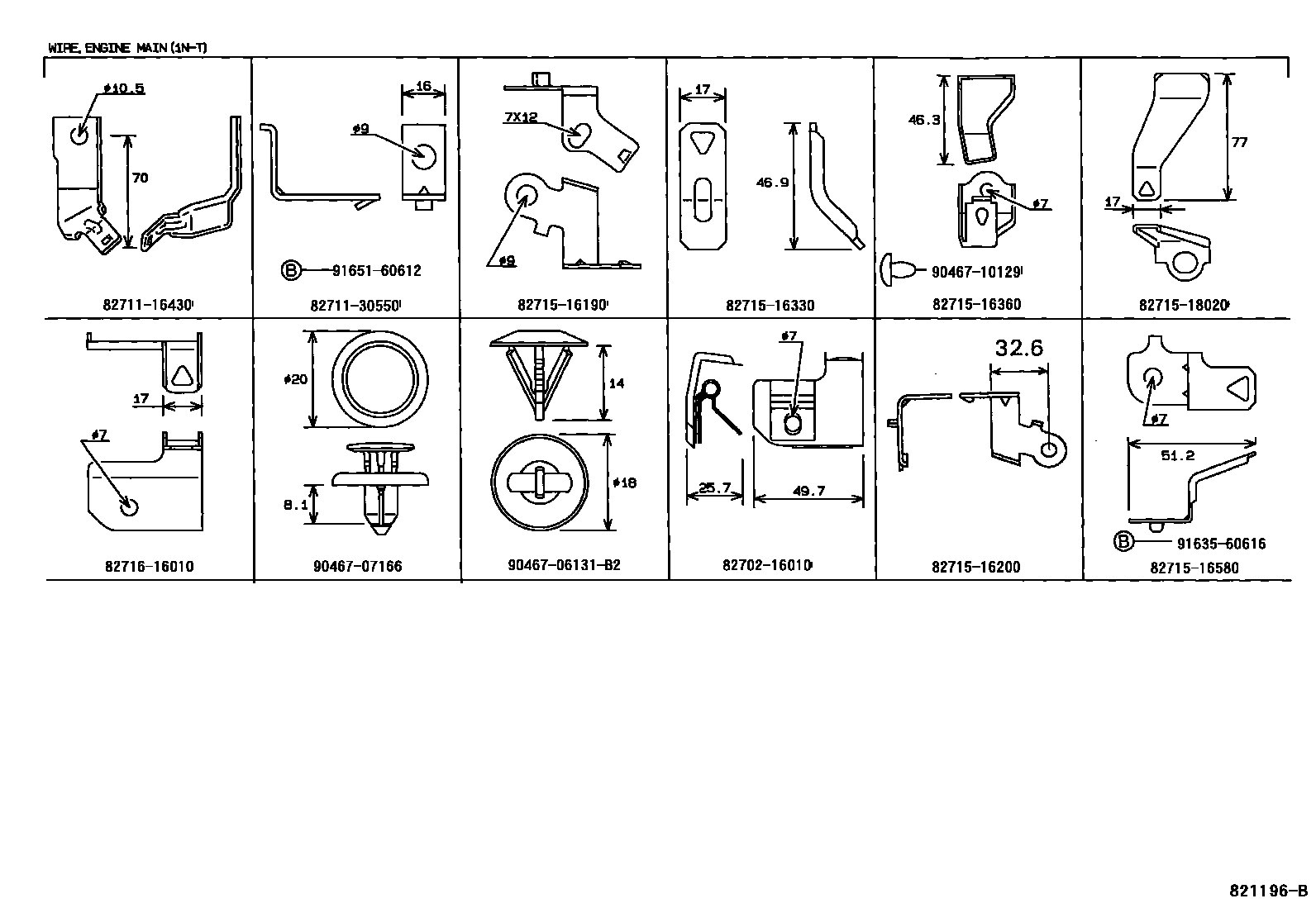

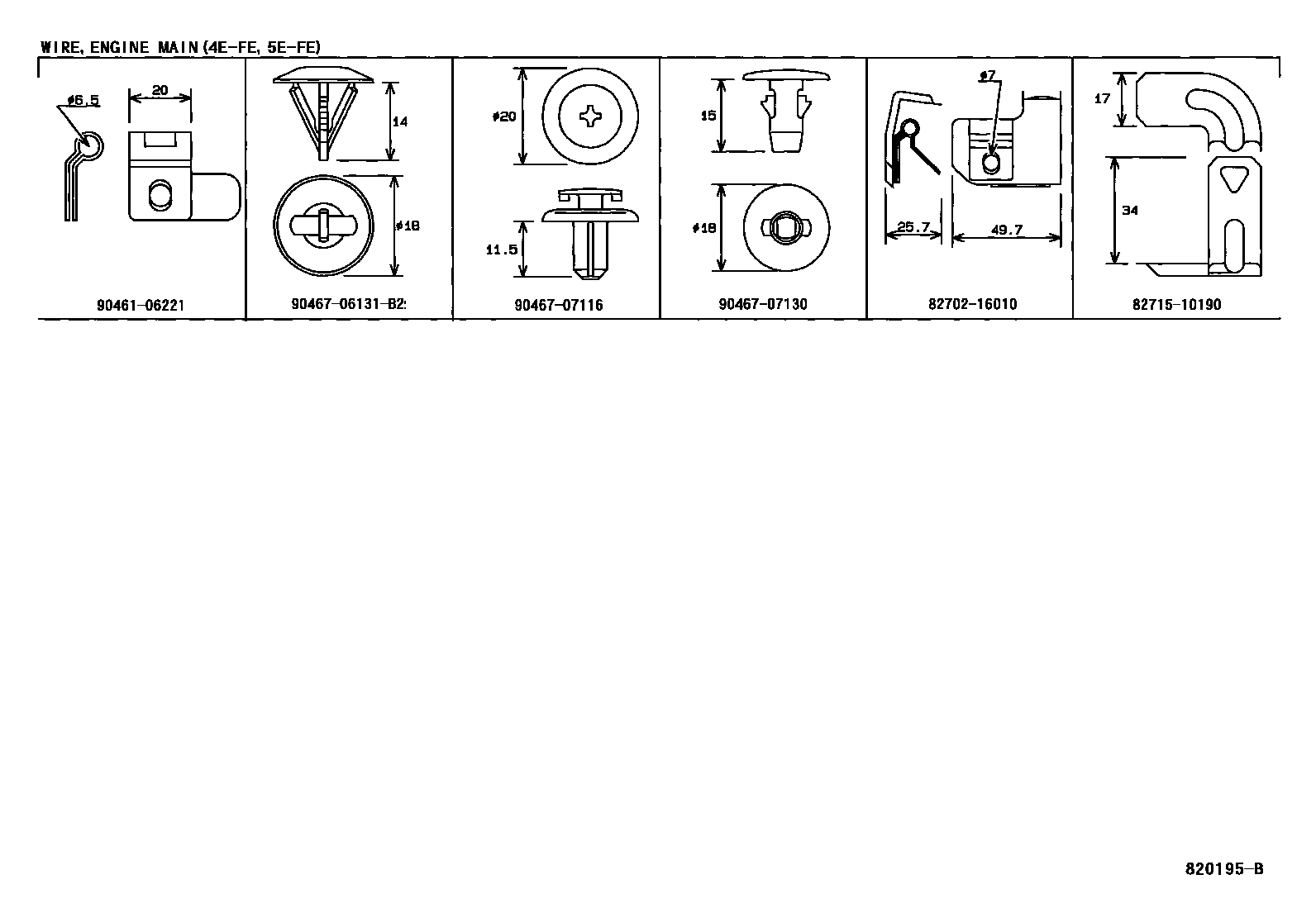

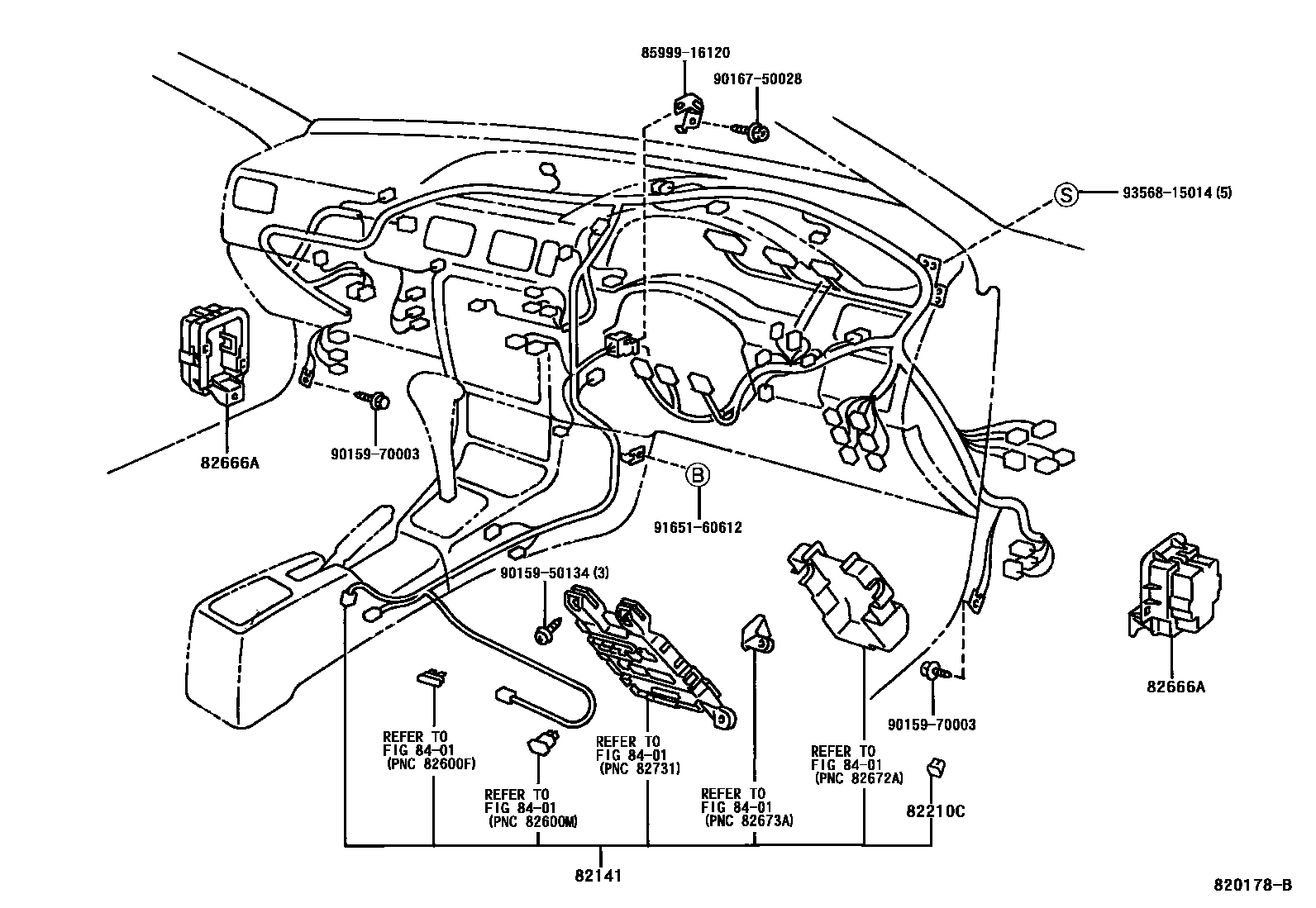

| 82111 | Engine room main wiring harness | 82111-1G560 · 82111-1G561 · 82111-1G562 · 82111-1G570 · 82111-1G571 · 82111-1G580 · 82111-1G590 · 82111-1G591 · 82111-1G640 · 82111-1G650 · 82111-1G651 · 82111-1G880 · 82111-1G890 · 82111-1S020 · 82111-1S050 · 82111-1S060 |
| 82121 | Engine wiring harness | 82121-1G190 · 82121-1G191 · 82121-1G192 · 82121-1G193 · 82121-1G200 · 82121-1G201 · 82121-1G202 · 82121-1G203 · 82121-1G210 · 82121-1G211 · 82121-1G212 · 82121-1G213 · 82121-1G220 · 82121-1G221 · 82121-1G222 · 82121-1G223 · 82121-1G230 · 82121-1G231 · 82121-1G232 · 82121-1G240 · 82121-1G241 · 82121-1G242 |
| 82123 | Engine No. 3 wiring harness | 82123-16110 · 82123-16120 · 82123-16150 |
| 82141 | Dashboard wiring harness | 82141-16150 · 82141-16151 · 82141-16152 · 82141-16160 · 82141-16170 · 82141-16180 · 82141-16181 · 82141-16182 · 82141-16190 · 82141-16191 · 82141-16192 · 82141-16200 · 82141-16201 · 82141-16202 · 82141-16210 · 82141-16220 · 82141-16221 · 82141-16222 · 82141-16370 · 82141-16371 · 82141-16670 · 82141-16671 · 82141-16672 · 82141-16680 · 82141-16681 · 82141-16682 · 82141-16720 · 82141-16721 · 82141-1G030 · 82141-1G031 |

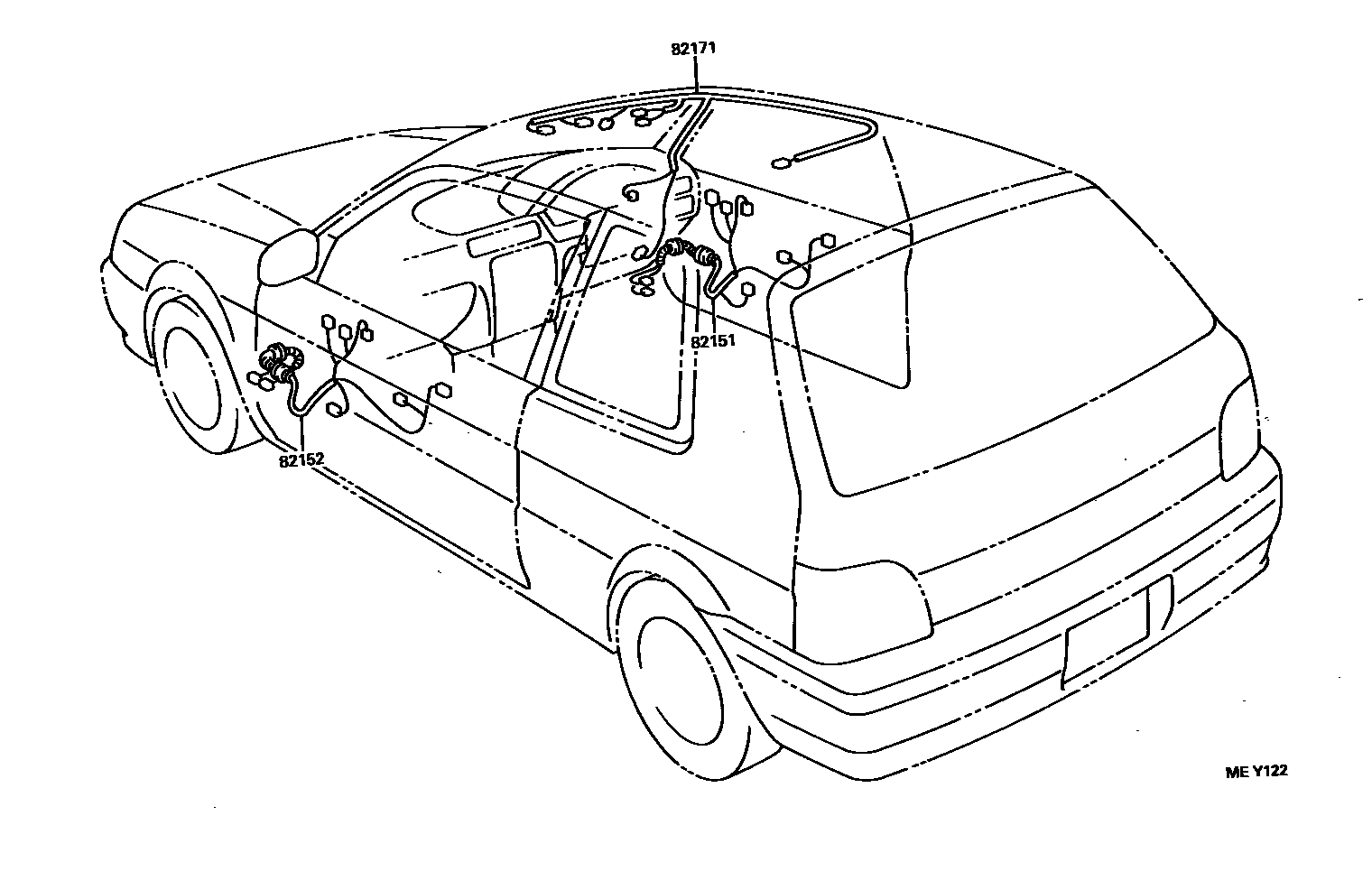

| 82151 | Right front door wiring harness | 82151-16400 · 82151-16410 · 82151-16420 · 82151-16490 · 82151-16491 · 82151-16530 · 82151-16531 · 82151-16610 · 82151-16640 · 82151-16641 · 82151-16650 |
| 82152 | Left front door wiring harness | 82152-16330 · 82152-16350 · 82152-16360 · 82152-16460 · 82152-16540 · 82152-16541 · 82152-16570 · 82152-16571 |

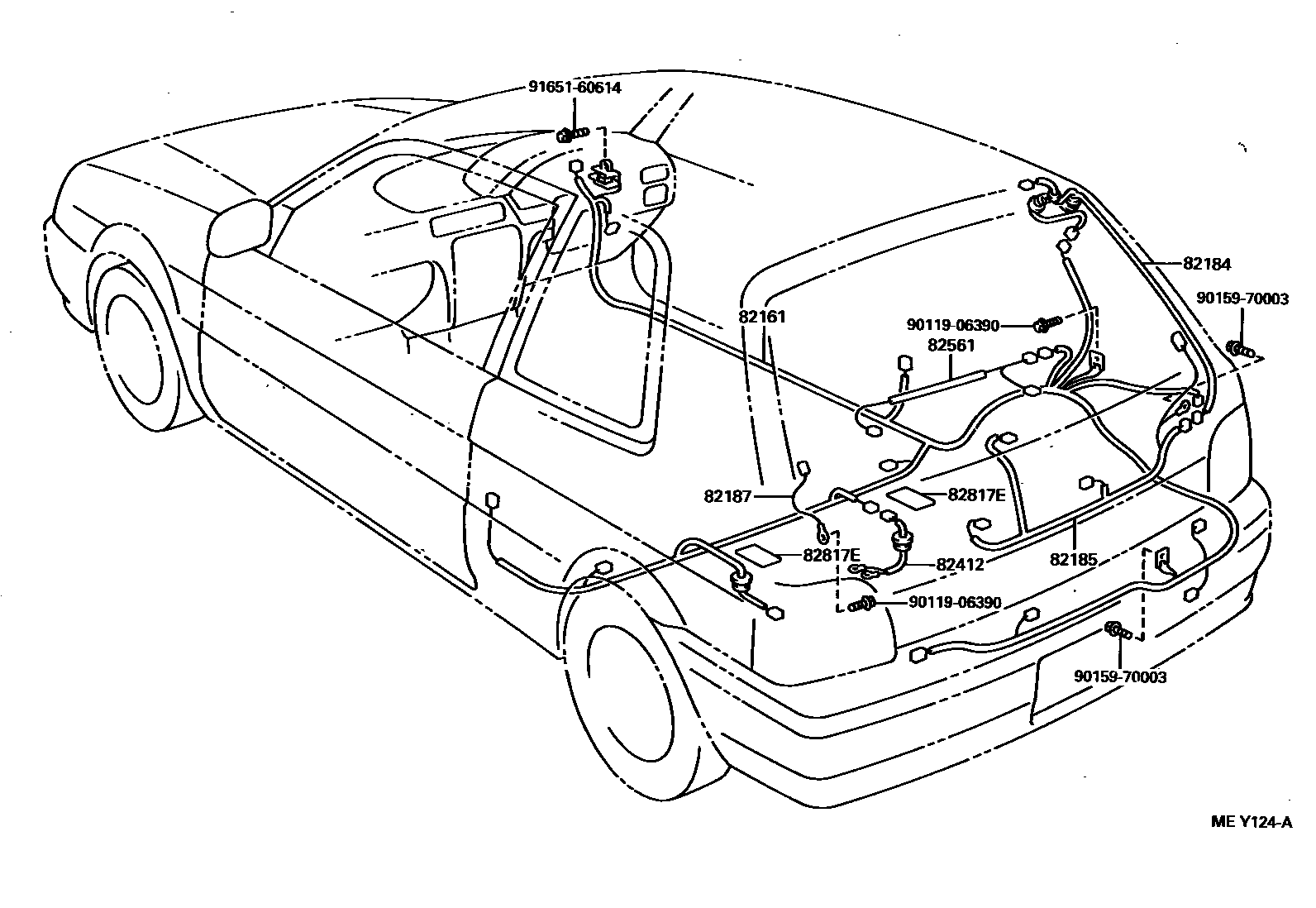

| 82161 | floor wiring harness | 82161-1G260 · 82161-1G261 · 82161-1G262 · 82161-1G270 · 82161-1G271 · 82161-1G272 · 82161-1G280 · 82161-1G281 · 82161-1G282 · 82161-1G290 · 82161-1G300 · 82161-1G301 · 82161-1G302 |
| 82171 | Roof No. 1 wiring harness | 82171-16220 · 82171-16221 · 82171-16230 · 82171-16231 · 82171-16250 · 82171-16251 · 82171-16260 · 82171-16261 |
| 82184 | Rear door No. 1 wiring harness | 82184-16230 · 82184-16240 · 82184-16250 · 82184-16260 · 82184-16261 · 82184-16270 · 82184-16271 · 82184-16290 |
| 82185 | Rear door wiring harness No. 2 | 82185-16300 · 82185-16310 · 82185-16311 · 82185-16320 · 82185-16321 |
| 82187 | Rear window wiring harness No. 2 | 82187-16090 |
| 82210C | fuse | 90982-08190 · 90982-08227 · 90982-08246 · 90982-08280 · 90982-08283 · 90982-08284 |
| 82412 | Fuel gauge wiring harness | 82412-10060 · 82412-10080 |
| 82561 | rear speaker harness | 82561-16020 |
| 82620 | Fuse box assembly | 82620-16080 |
| 82621 | Fuse cover | 82621-16010 |
| 82666A | Connector holder No. 2 | 82666-16020 |
| 82817 | No. 1 wire harness protection device | 82817-16480 |
| 82817E | No. 6 wire harness protection device | 61824-50020 · 82817-16410 |
| 82824 | Harness connector | 82824-20050 |
| 82991 | Fuse repair line | 82991-16010 · 82991-16020 · 82991-16030 |
