Toyota COROLLA 变速器油冷却器和配管(ATM) — Figure 3514

Toyota COROLLA EPC diagram 3514, 变速器油冷却器和配管(ATM), with 3 images and 10 PNC and OE references.

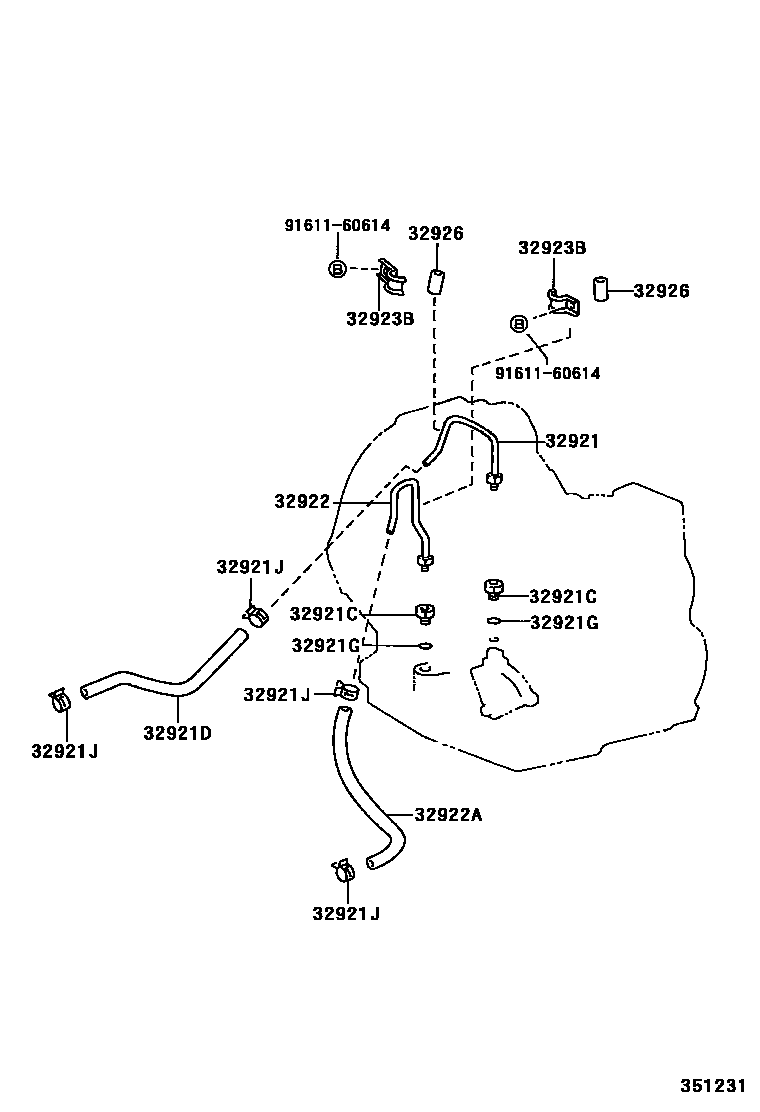

Toyota COROLLA 变速器油冷却器和配管(ATM) EPC diagram — 351231
变速器油冷却器和配管(ATM) — 351231 (199409 – 999999)

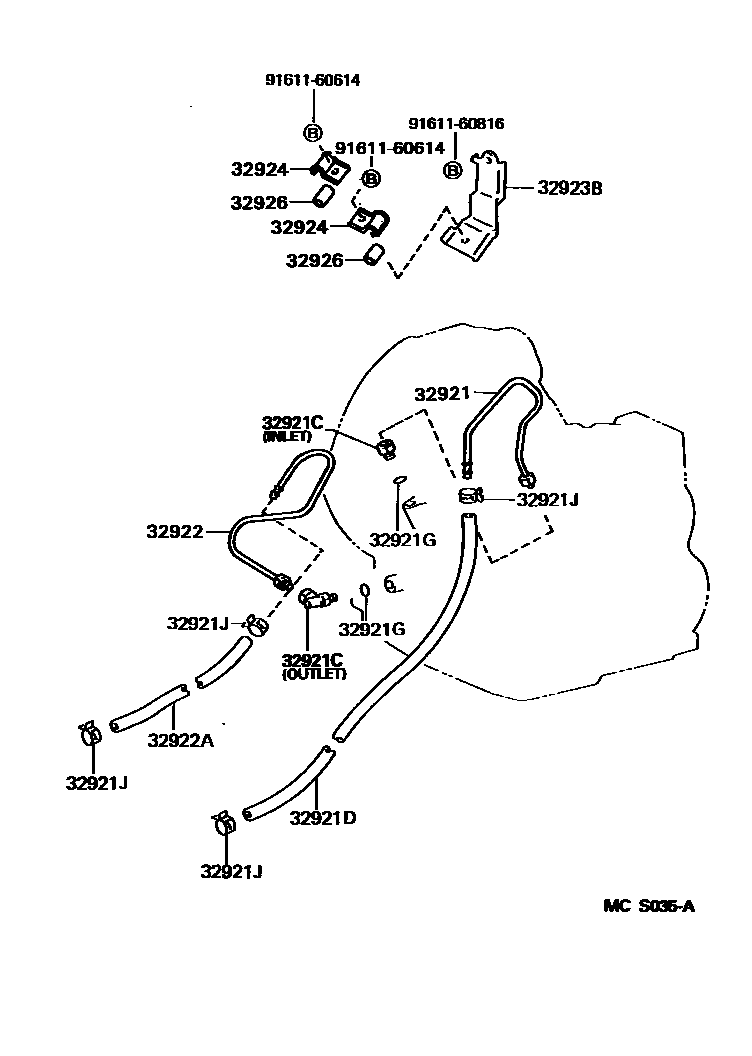

Toyota COROLLA 变速器油冷却器和配管(ATM) EPC diagram — MCS035A
变速器油冷却器和配管(ATM) — MCS035A (199409 – 999999)

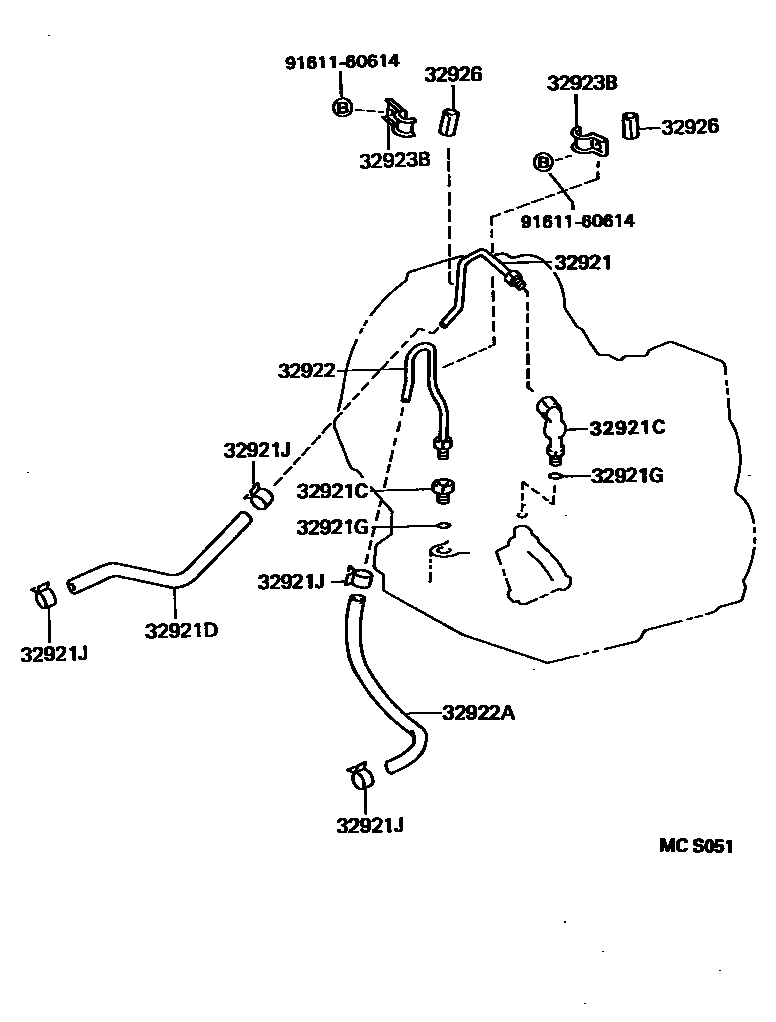

Toyota COROLLA 变速器油冷却器和配管(ATM) EPC diagram — MCS051
变速器油冷却器和配管(ATM) — MCS051 (199409 – 999999)

PNC and OE references

PNCPart nameOE numbers
32921No. 1 transmission oil cooler oil inlet pipe32921-16070 · 32921-16110 · 32921-16120 · 32921-16130 · 32921-16170 · 32921-16180 · 32921-46010
32921CFitting (for transmission oil cooler tube)32901-12030 · 90404-14007 · 90407-14003 · 90407-16032
32921DHose (for transmission oil cooler oil inlet)90445-15048 · 90445-15054
32921GO-ring (for transmission oil cooler pipe joint)90301-10189
32921JClamp (for transmission oil cooler hose)90467-13039
32922No. 1 transmission oil cooler oil outlet pipe32922-10080 · 32922-16060 · 32922-16061 · 32922-16090 · 32922-16130
32922AHoses (for transmission oil cooler oil outlet)32942-16010 · 90445-15014 · 90445-15045 · 90445-15046 · 90445-15054
32923BNo. 1 automatic transmission oil cooler pipe clamp32923-16031 · 90462-10082
32924No. 2 transmission oil cooler pipe clamp90462-10082
32926Automatic transmission oil cooler pipe cushion32926-10010
