Toyota COROLLA vacuum tube — Figure 1708

Toyota COROLLA EPC diagram 1708, vacuum tube, with 4 images and 13 PNC and OE references.

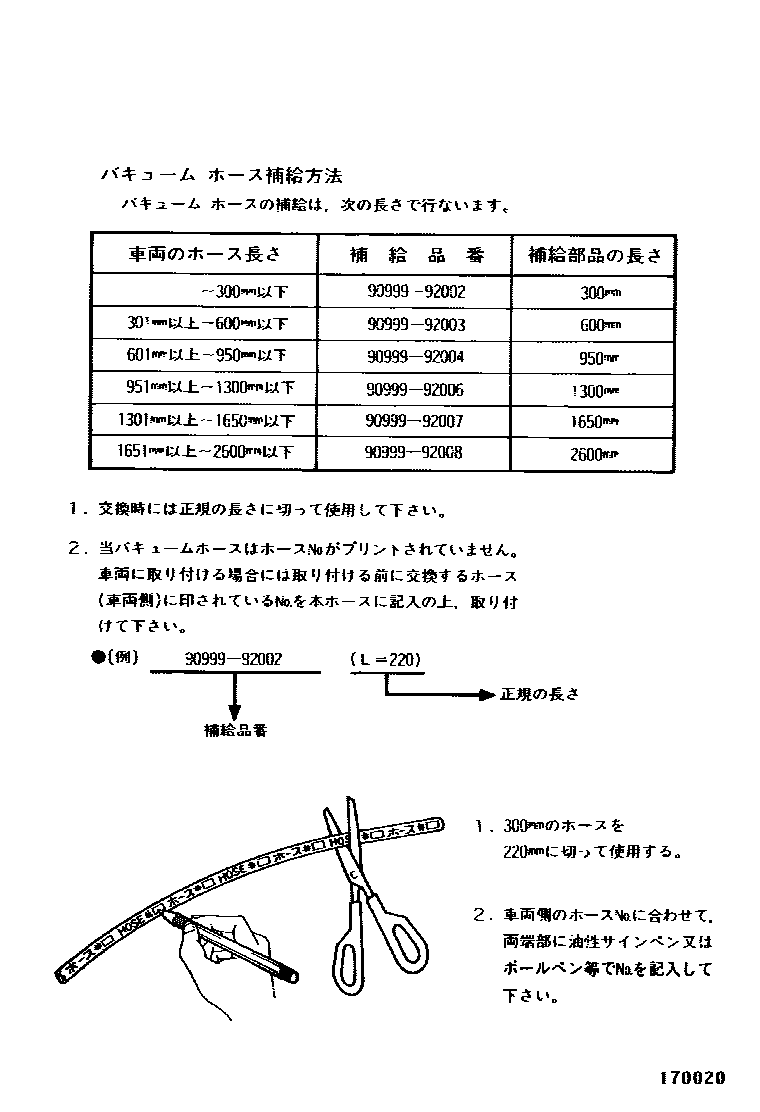

Toyota COROLLA vacuum tube EPC diagram — 170020
vacuum tube — 170020 (199409 – 999999)

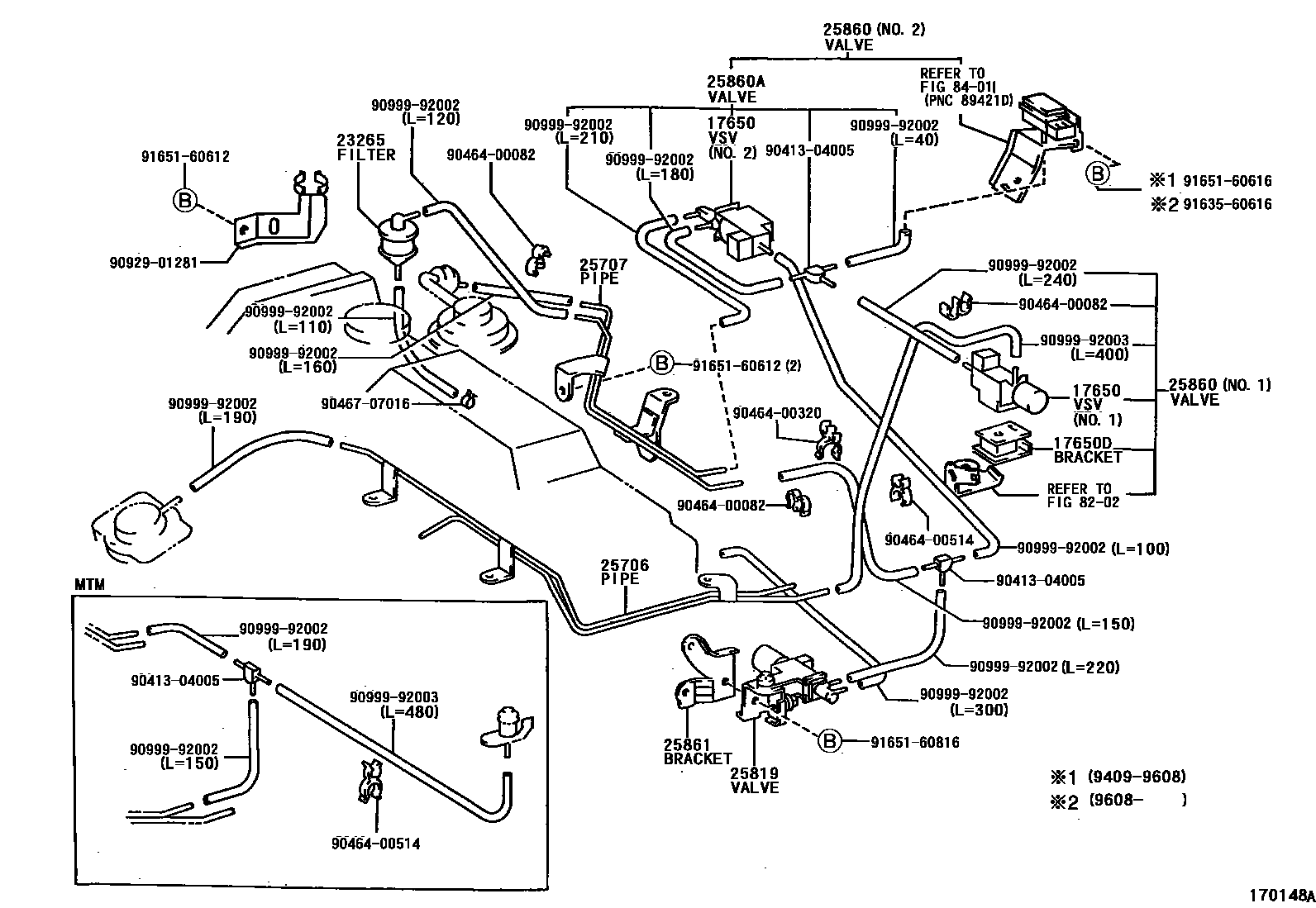

Toyota COROLLA vacuum tube EPC diagram — 170148A
vacuum tube — 170148A (199409 – 999999)

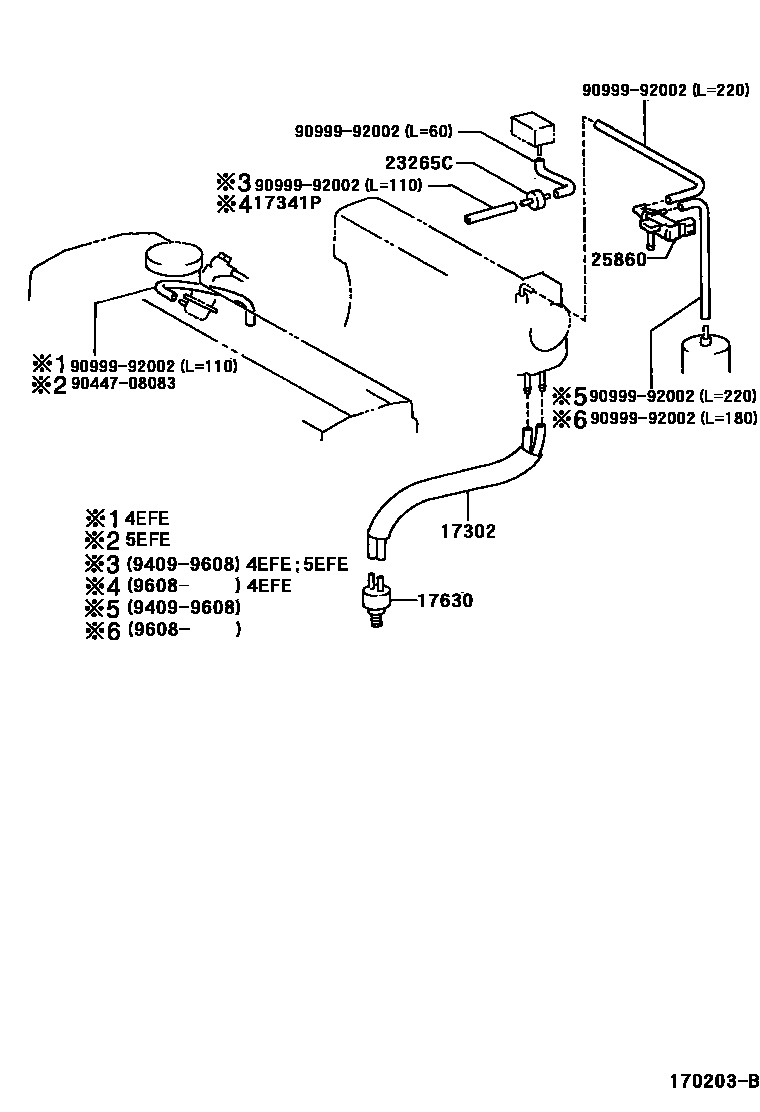

Toyota COROLLA vacuum tube EPC diagram — 170203B
vacuum tube — 170203B (199409 – 199712)

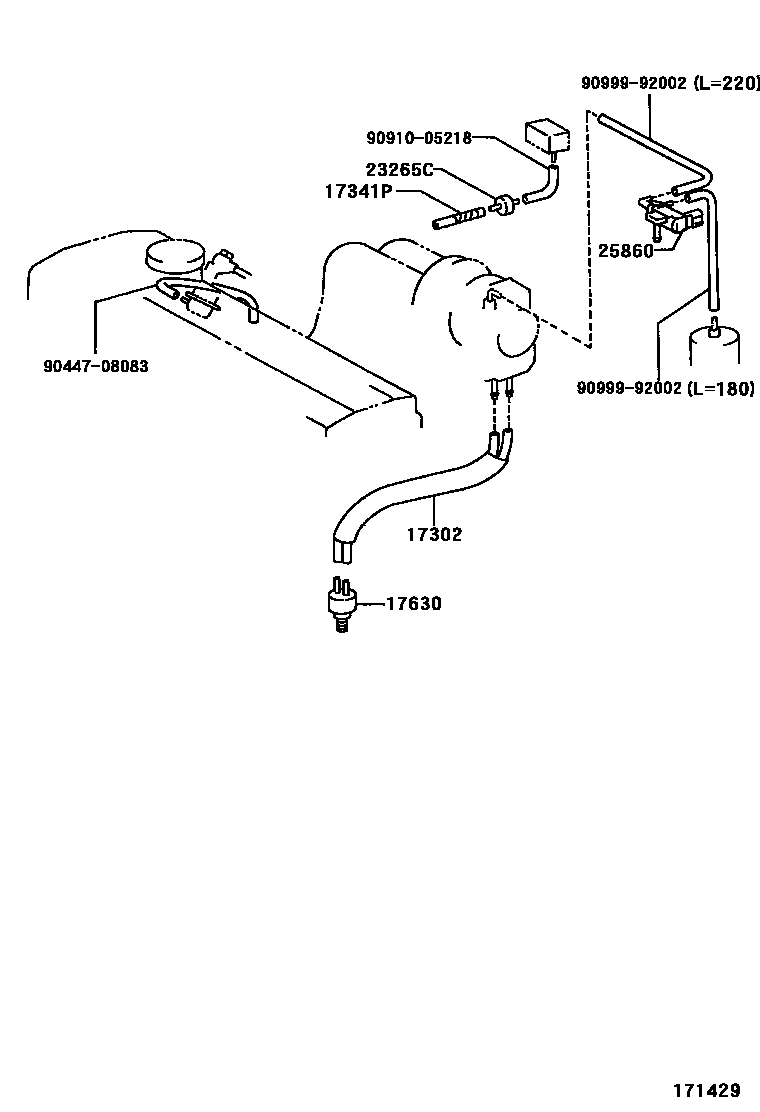

Toyota COROLLA vacuum tube EPC diagram — 171429
vacuum tube — 171429 (199712 – 999999)

PNC and OE references

PNCPart nameOE numbers
17302Air hose sub-assembly17302-11010 · 17302-11011
17341Pair hose17341-11400
17630Air control valve assembly17630-11070
17650Vacuum switch valve assembly90910-12043 · 90910-12059
17650DVacuum switch valve bracket25861-55010
23265No. 1 gas filter90917-11009
23265Cgas filter90917-11030
25706No. 1 vacuum transfer tube sub-assembly25706-55020
25707No. 2 vacuum transfer pipe sub-assembly25707-55010
25819Vacuum regulating valve assembly25819-55010
25860No. 1 vacuum switch valve assembly25650-55030 · 25860-11320 · 25860-55040
25860ANo. 1 vacuum switch valve25860-55050
25861Vacuum switch valve bracket25861-55030
