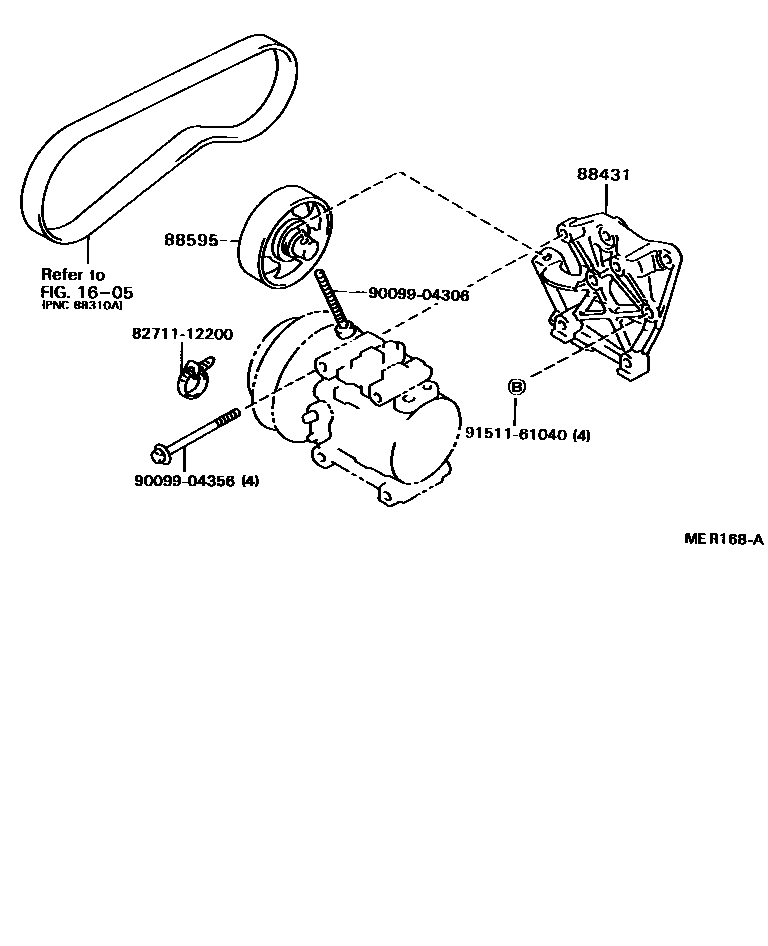

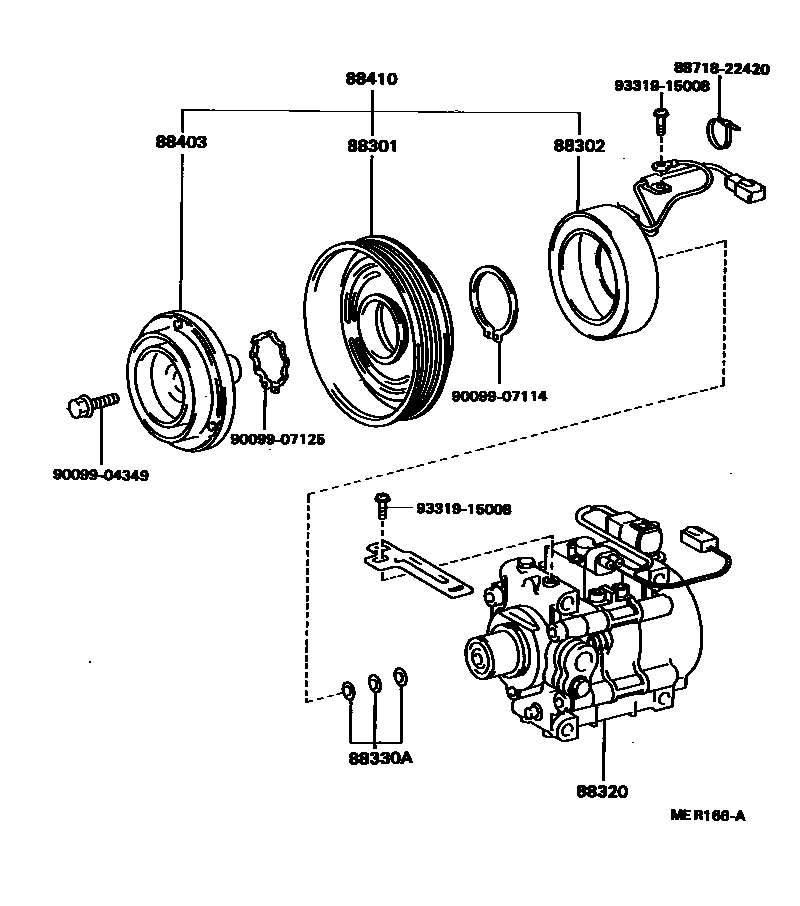

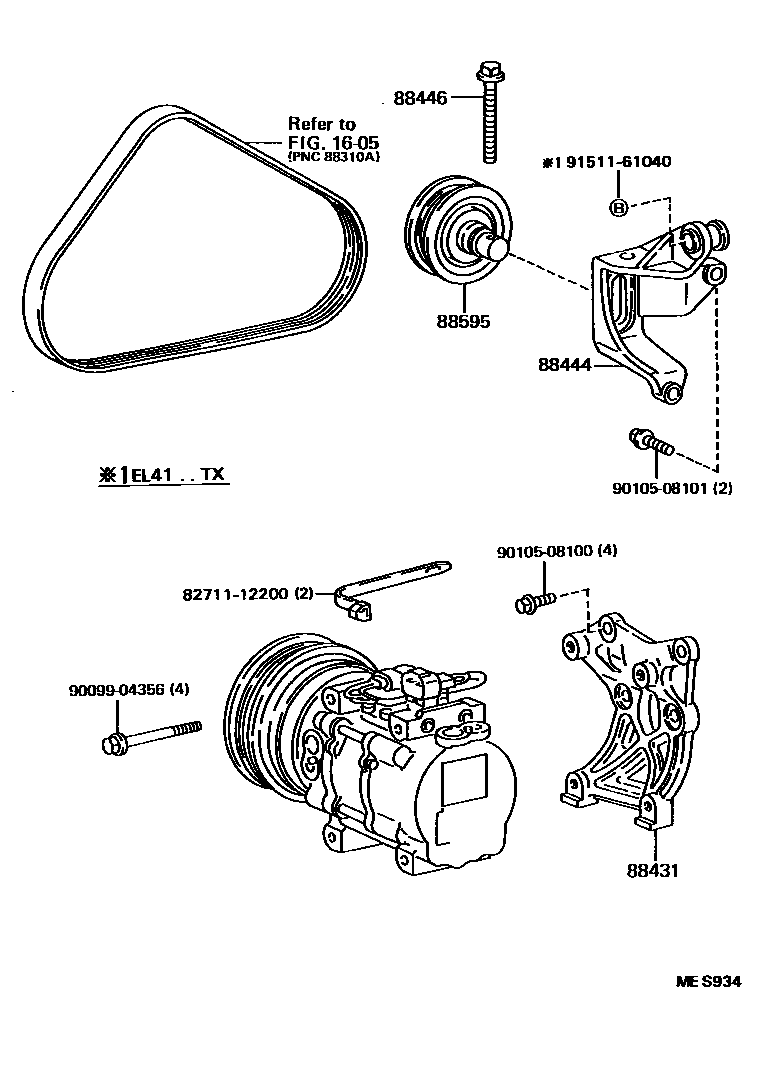

Toyota COROLLA Heating & Air Conditioning - Compressor — Figure 8719
Toyota COROLLA EPC diagram 8719, Heating & Air Conditioning - Compressor, with 3 images and 10 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 88301 | Electromagnetic clutch rotor sub-assembly | 88412-10120 · 88412-10130 · 88412-10140 · 88412-10170 · 88412-16050 · 88412-16060 · 88412-16070 · 88412-16080 · 88412-16090 · 88412-16100 · 88412-16120 · 88412-16130 · 88412-16140 · 88412-1A010 · 88412-20090 |
| 88302 | Electromagnetic clutch stator sub-assembly | 88411-16050 · 88411-16060 · 88411-1A040 |
| 88320 | Cooler Compressor Assembly | 88320-16180 · 88320-16190 · 88320-16200 · 88320-16270 · 88320-16271 · 88320-16280 · 88320-16290 · 88320-16300 · 88320-16310 · 88320-16311 · 88320-16360 · 88320-16361 · 88320-16380 |
| 88330A | Washer (for electromagnetic clutch) | 88335-14020 |
| 88403 | Electromagnetic clutch hub sub-assembly | 88403-16011 · 88403-1A010 |
| 88410 | Magnetic Clutch Assembly | 88410-16100 · 88410-16110 · 88410-16120 · 88410-16130 · 88410-16140 · 88410-16150 · 88410-16170 · 88410-16180 · 88410-16181 · 88410-16190 · 88410-16191 · 88410-16200 · 88410-16210 · 88410-16220 · 88410-16230 · 88410-16240 · 88410-16250 · 88410-16260 · 88410-16280 |
| 88431 | Compressor No. 1 mounting bracket | 88431-16060 · 88431-16070 · 88431-16080 · 88431-16120 |
| 88444 | Idler gear bracket | 88444-10031 |
| 88446 | Idler gear bolt | 88446-12030 |
| 88595 | Cooler compressor idler pulley | 88440-12170 · 88440-17010 |
