Toyota COROLLA 仪表 — Figure 8301

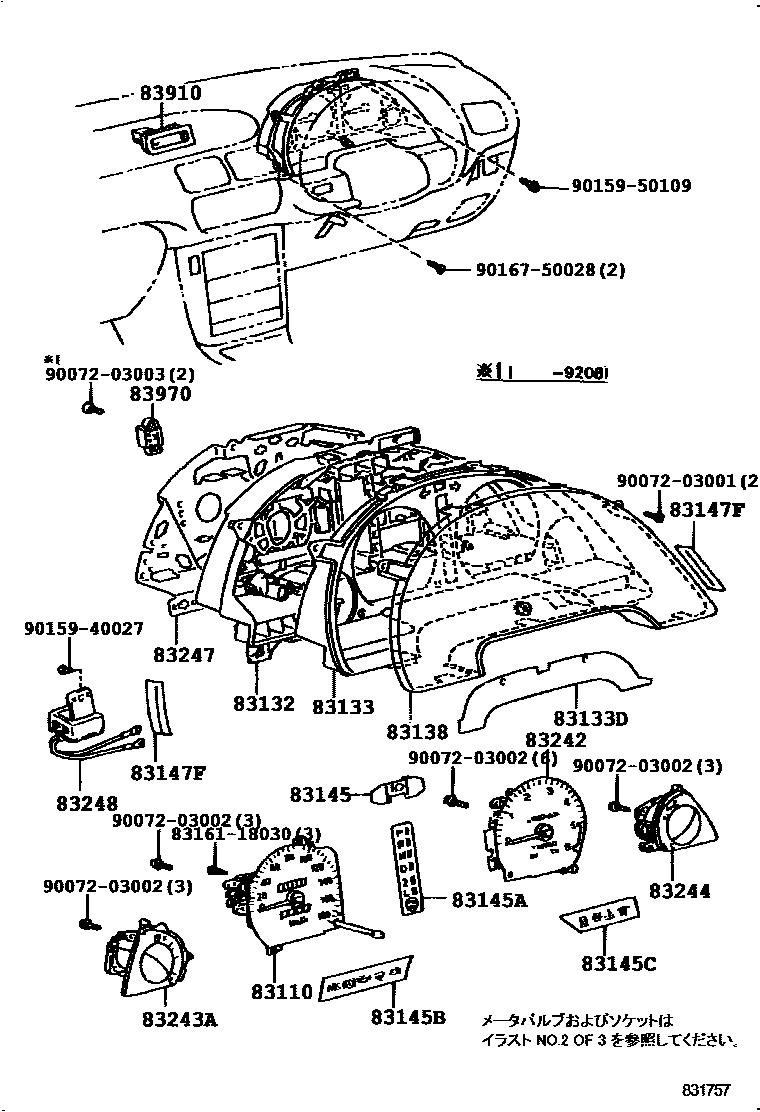

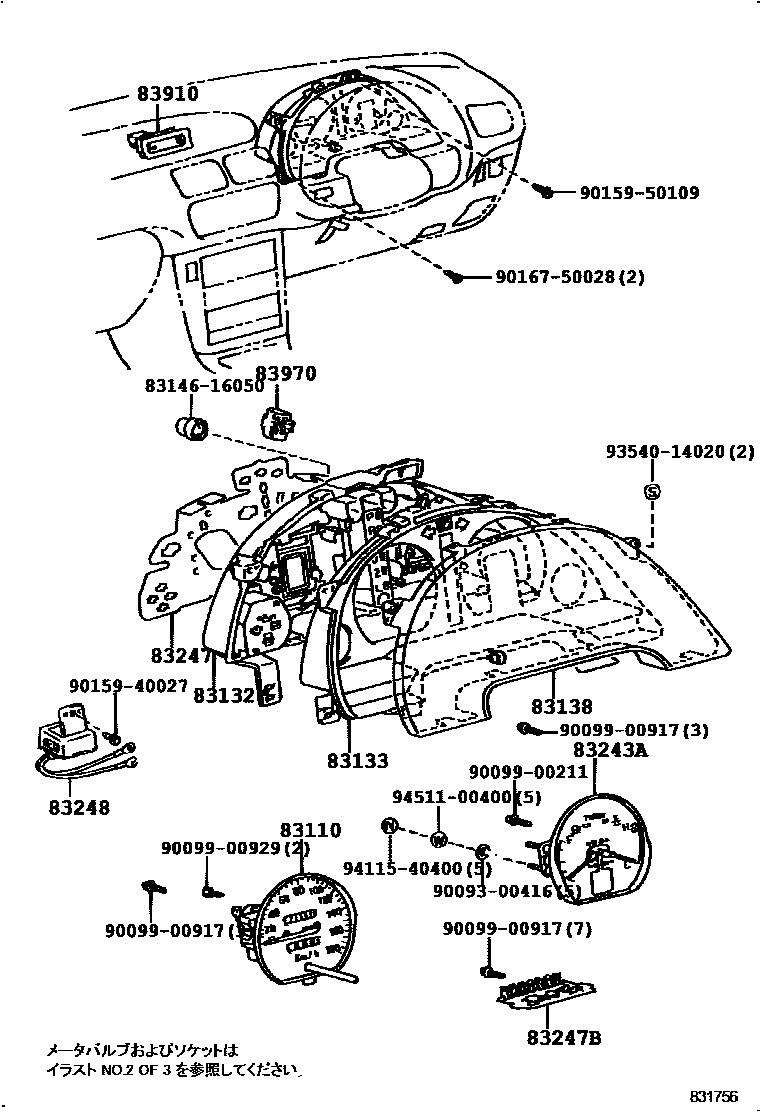

Toyota COROLLA EPC diagram 8301, 仪表, with 5 images and 22 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

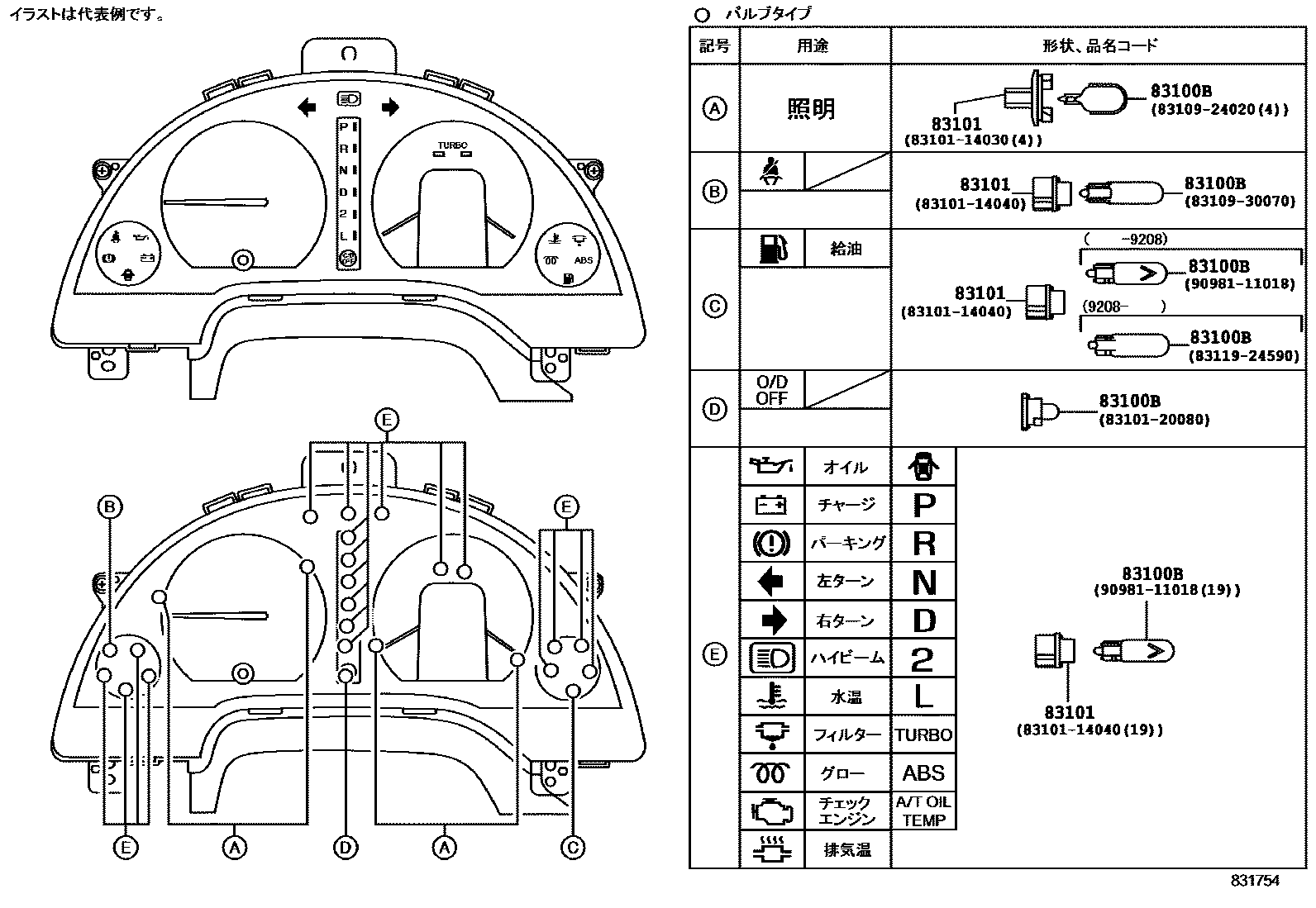

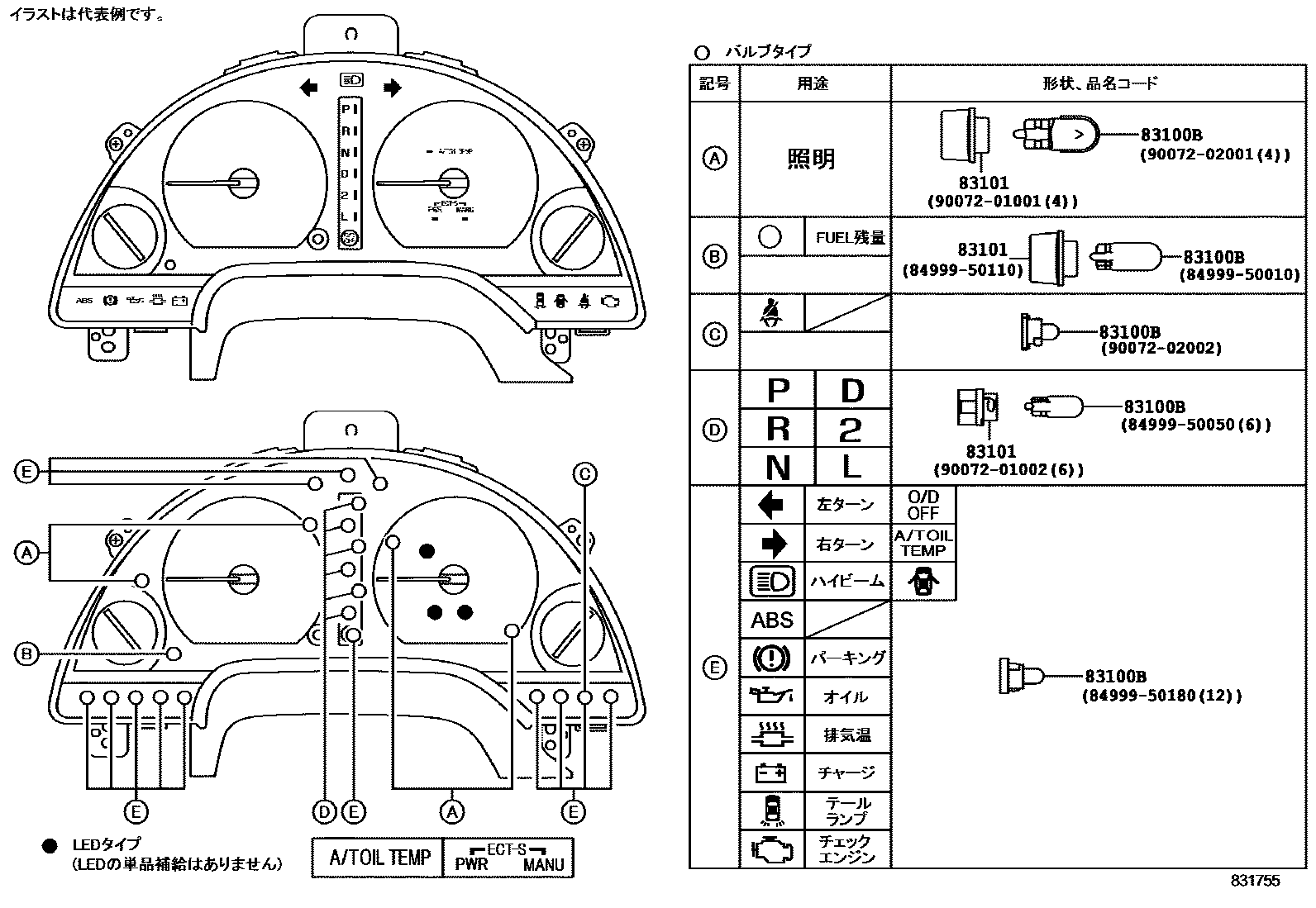

| 83100B | Combination instrument bulb No. 1 | 83101-20080 · 83109-24020 · 83109-30070 · 83119-24590 · 84999-50010 · 84999-50050 · 84999-50180 · 90072-02001 · 90072-02002 · 90981-11018 |
| 83101 | Combined instrument lamp holder sub-assembly | 83101-14030 · 83101-14040 · 84999-50110 · 90072-01001 · 90072-01002 |
| 83110 | Speedometer assembly | 83110-1G200 · 83110-1G201 · 83110-1G202 · 83110-1G230 · 83110-1G231 · 83110-1G232 |
| 83132 | Instrument cluster housing | 83132-16300 · 83132-1G410 · 83132-1G430 · 83132-1G450 · 83132-1G470 · 83132-1G490 · 83132-1G510 · 83132-1G530 · 83132-1G610 · 83132-1G630 · 83132-1G770 · 83132-1G790 · 83132-1G810 · 83132-1G830 · 83132-1S010 |
| 83133 | Combined instrument panel No. 1 | 83133-16100 · 83133-16120 · 83133-1G110 · 83133-1G130 · 83133-1G150 · 83133-1G170 · 83133-1G190 |
| 83133D | Decorative board | 83133-16180 |
| 83138 | speedometer glass | 83138-16220 · 83138-16550 |
| 83145 | Instrument No. 1 lampshade | 83145-16340 |
| 83145A | Instrument No. 2 lampshade | 83145-16400 |
| 83145B | Instrument No. 3 lampshade | 83145-16360 |
| 83145C | Instrument No. 4 lampshade | 83145-16380 · 83145-16420 · 83145-16460 · 83145-16500 · 83145-16620 |
| 83147F | Instrument seals | 83147-16150 |
| 83180 | Speed detector assembly | 83180-10010 |
| 83242 | Engine tachometer assembly | 83242-16120 · 83242-1G250 · 83242-1G310 · 83242-1G330 · 83242-1G350 |
| 83243A | Fuel gauge sub-assembly | 83243-16180 · 83243-16200 · 83243-16850 · 83243-16870 · 83243-16890 |
| 83244 | Water temperature meter sub-assembly | 83244-16080 |
| 83247 | Instrument circuit board | 83149-16010 · 83149-16020 · 83149-16030 · 83149-16040 · 83149-16050 · 83149-16060 · 83149-16070 · 83149-16080 · 83149-16090 · 83149-16110 · 83149-16140 · 83149-16160 · 83149-16770 · 83149-16790 · 83149-16810 · 83149-16830 · 83149-16850 · 83149-16870 · 83149-16890 · 83149-1G110 · 83149-1G130 · 83149-1G150 · 83149-1G230 · 83149-1G290 · 83149-1G450 · 83149-1G470 · 83149-1G490 · 83247-1G890 |
| 83247B | No. 2 instrument circuit board | 83149-16390 |
| 83248 | speed warning bell | 86640-16070 · 86640-16080 · 86650-16020 · 86650-16030 |

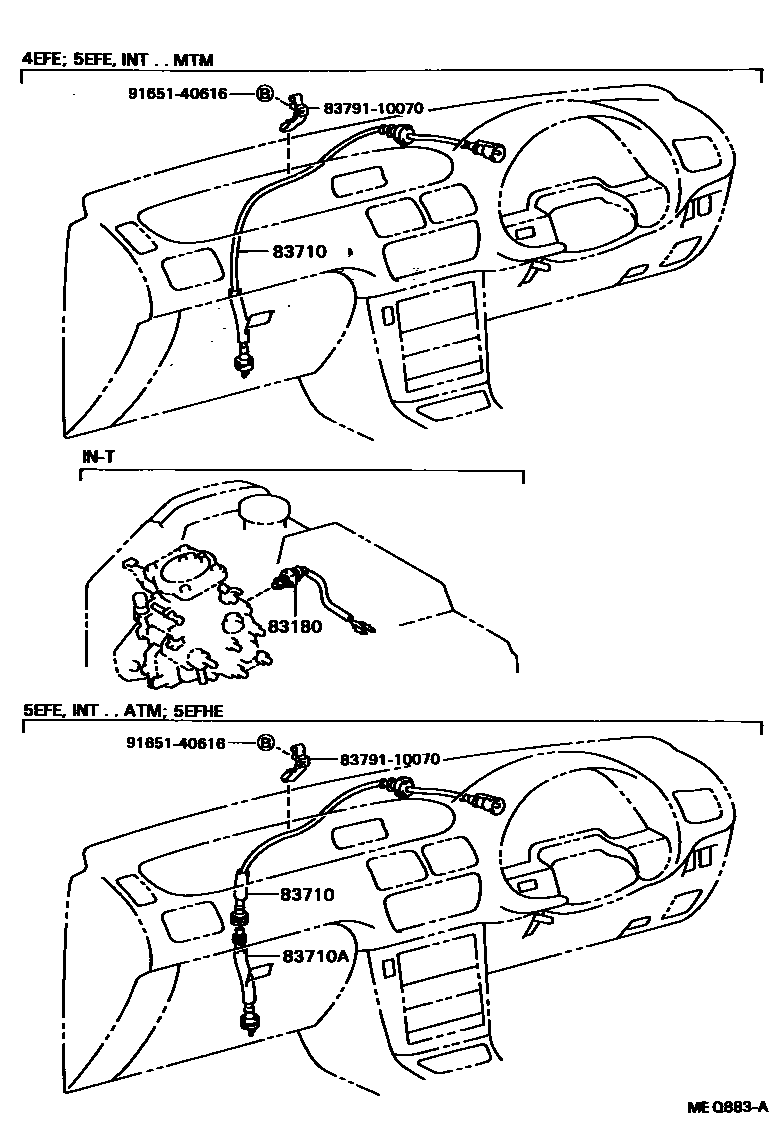

| 83710 | No. 1 speedometer transmission cable assembly | 83710-16260 · 83710-16270 · 83710-16280 |
| 83710A | No. 2 speedometer transmission cable assembly | 83710-32130 |
| 83970 | Reversing warning buzzer assembly | 83970-12020 · 83970-20010 · 83970-22010 |
