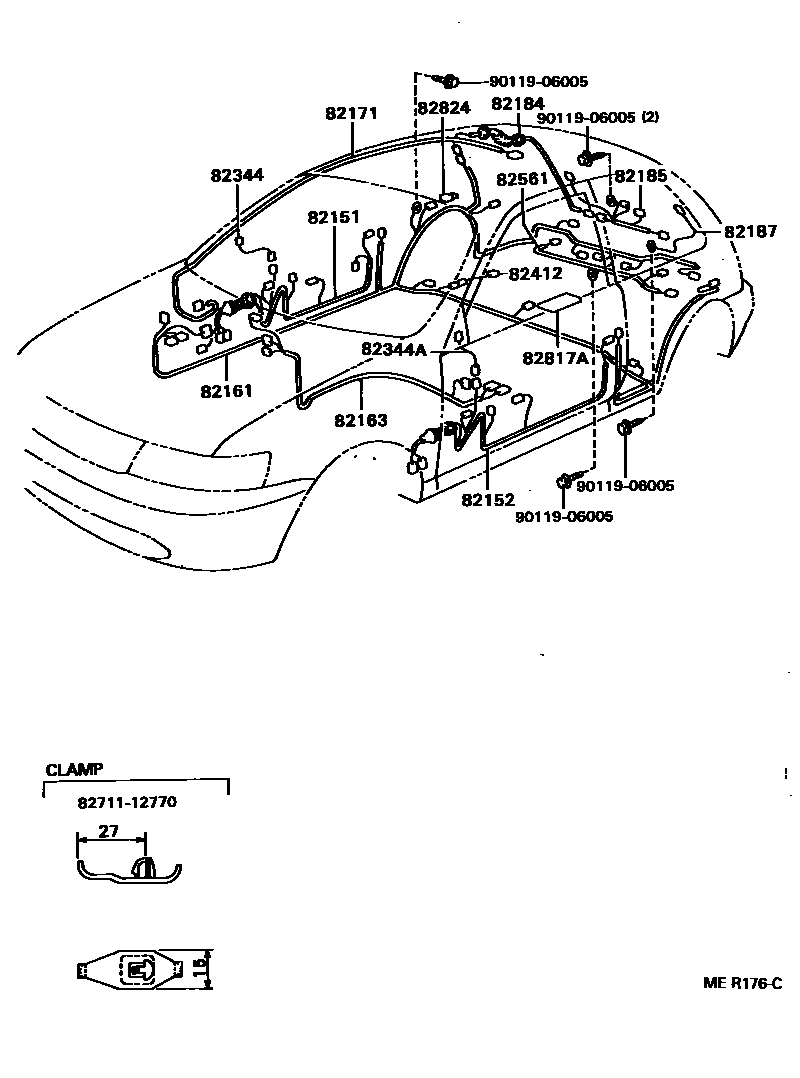

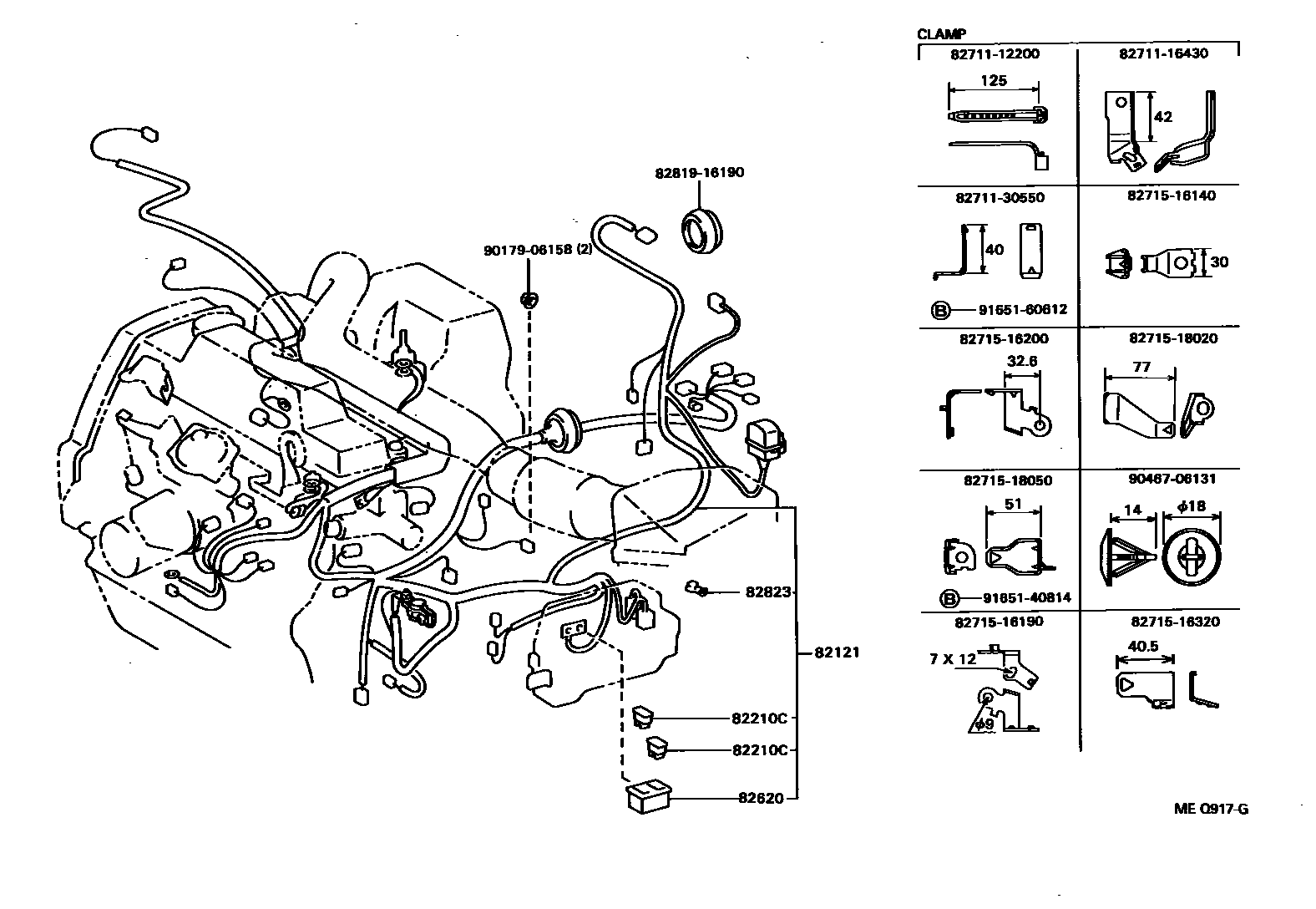

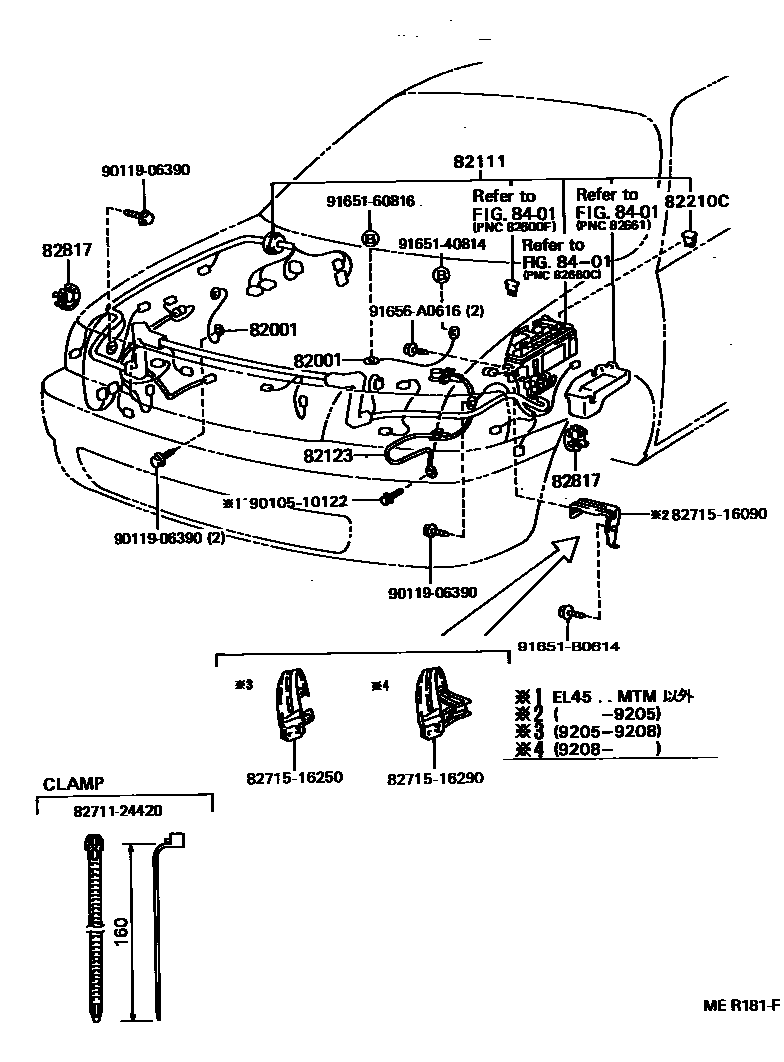

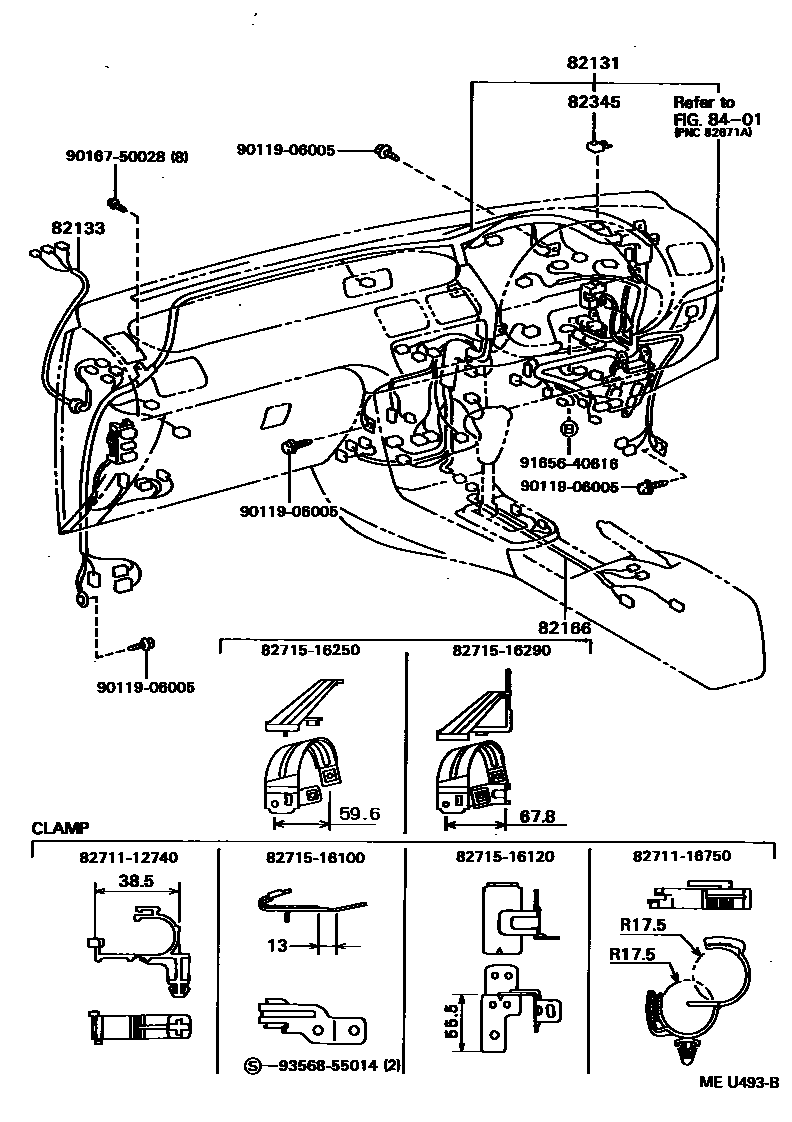

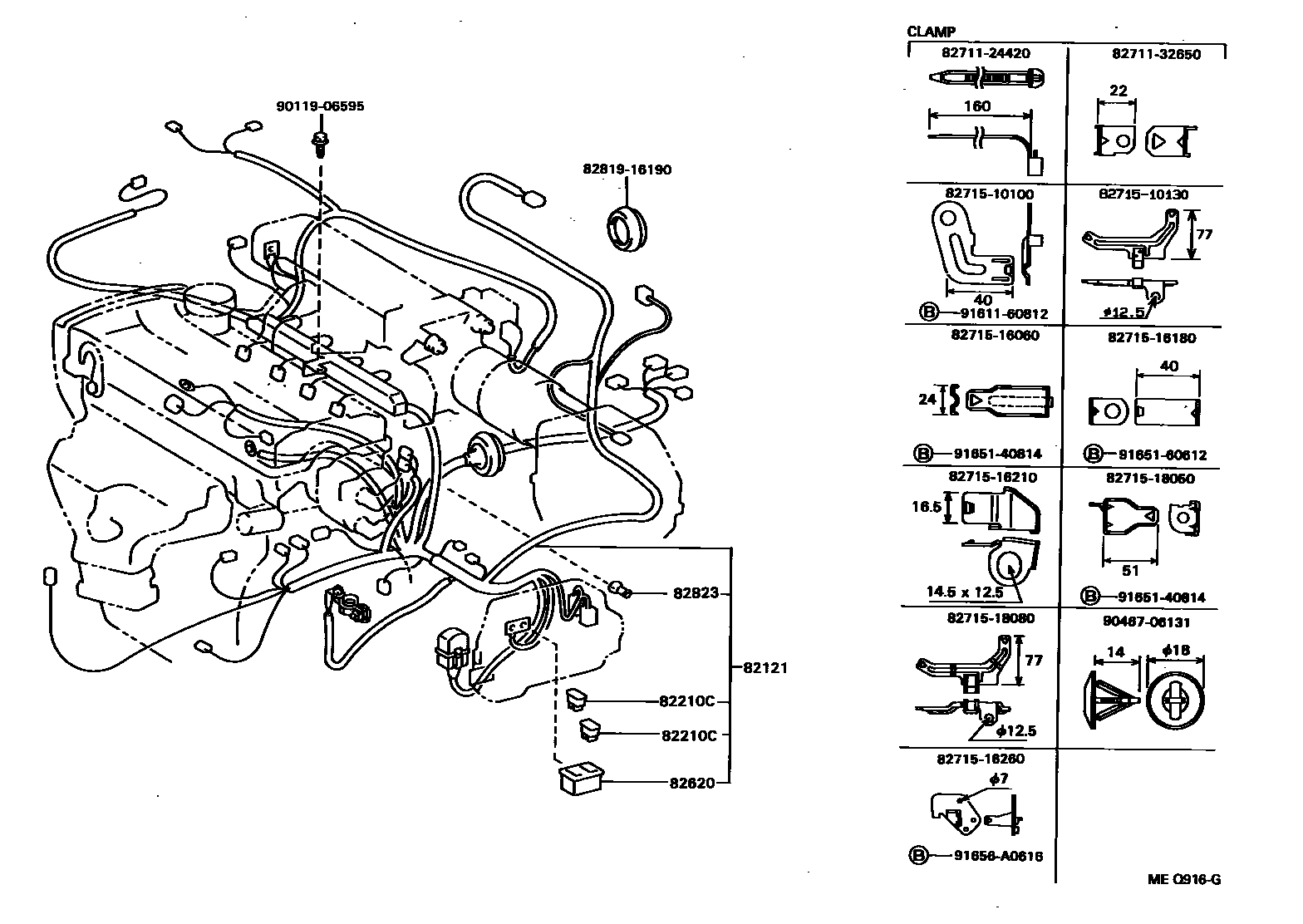

Toyota COROLLA 线束和卡夹 — Figure 8202
Toyota COROLLA EPC diagram 8202, 线束和卡夹, with 7 images and 27 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 82001 | Connection cable No. 1 | 90980-07109 · 90980-07341 |
| 82111 | Engine room main wiring harness | 82111-16890 · 82111-1G010 · 82111-1G030 · 82111-1G040 · 82111-1G050 · 82111-1G051 · 82111-1G060 · 82111-1G061 · 82111-1G062 · 82111-1G070 · 82111-1G071 · 82111-1G072 · 82111-1G080 · 82111-1G081 · 82111-1G090 · 82111-1G091 · 82111-1G092 · 82111-1G100 · 82111-1G101 · 82111-1G110 · 82111-1G111 · 82111-1G112 · 82111-1G140 · 82111-1G150 · 82111-1G170 |
| 82121 | Engine wiring harness | 82121-16500 · 82121-16510 · 82121-16511 · 82121-16512 · 82121-16520 · 82121-16521 · 82121-16522 · 82121-16530 · 82121-16531 · 82121-16610 · 82121-16611 · 82121-16612 · 82121-16620 · 82121-16621 · 82121-16622 · 82121-16670 · 82121-16680 · 82121-16690 · 82121-16700 · 82121-16710 · 82121-16720 · 82121-16730 · 82121-16740 · 82121-16790 · 82121-16800 · 82121-16801 |
| 82123 | Engine No. 3 wiring harness | 82123-16080 · 82123-16090 · 82123-16110 · 82123-16120 · 82123-16150 |
| 82131 | Front panel wiring harness | 82131-1G390 · 82131-1G520 · 82131-1G530 · 82131-1G540 · 82131-1G640 · 82131-1G670 · 82131-1G671 · 82131-1G680 · 82131-1G681 · 82131-1G690 · 82131-1G691 · 82131-1G700 · 82131-1G701 · 82131-1G710 · 82131-1G711 · 82131-1G730 · 82131-1G740 · 82131-1G750 · 82131-1G760 · 82131-1G770 · 82131-1G820 · 82131-1G821 · 82131-1G830 · 82131-1G831 · 82131-1G840 · 82131-1G841 · 82131-1G850 · 82131-1G870 · 82131-1S240 · 82131-1S241 · 82131-1S250 · 82131-1S251 · 82131-1S270 · 82131-1S271 · 82131-1S280 · 82131-1S281 · 82131-1S580 · 82131-1S581 · 82131-1S590 · 82131-1S591 · 82131-1S600 · 82131-1S601 · 82131-1S620 · 82131-1S621 |
| 82133 | Front No. 3 wiring harness | 82133-16030 |
| 82151 | Right front door wiring harness | 82151-16120 · 82151-16121 · 82151-16130 · 82151-16131 · 82151-16140 · 82151-16141 · 82151-16180 · 82151-16181 · 82151-16210 · 82151-16211 · 82151-16240 · 82151-16250 · 82151-16270 · 82151-16280 · 82151-16290 |
| 82152 | Left front door wiring harness | 82151-16180 · 82151-16181 · 82151-16240 · 82152-16100 · 82152-16101 · 82152-16110 · 82152-16111 · 82152-16120 · 82152-16121 · 82152-16181 · 82152-16190 · 82152-16191 · 82152-16220 · 82152-16240 · 82152-16250 · 82152-16260 |
| 82161 | floor wiring harness | 82161-16540 · 82161-16570 · 82161-16590 · 82161-16600 · 82161-16610 · 82161-16630 · 82161-16730 · 82161-16740 |
| 82163 | Floor wiring harness No. 3 | 82163-16020 · 82163-16021 |
| 82166 | Armrest box wiring harness | 82166-16010 · 82166-16011 · 82166-16020 · 82166-16021 · 82166-16030 · 82166-16080 · 82166-16090 · 82166-16100 · 82166-16110 |
| 82171 | Roof No. 1 wiring harness | 82171-16120 · 82171-16130 · 82171-16200 |
| 82184 | Rear door No. 1 wiring harness | 82184-16190 · 82184-16200 · 82184-16210 · 82184-16220 |
| 82185 | Rear door wiring harness No. 2 | 82185-16240 · 82185-16250 · 82185-16260 · 82185-16270 · 82185-16280 · 82185-16290 |
| 82187 | Rear window wiring harness No. 2 | 82187-16070 |
| 82210C | fuse | 90982-08188 · 90982-08190 · 90982-08203 · 90982-08227 · 90982-08228 · 90982-08246 |
| 82344 | Right rearview mirror wiring harness | 82344-16010 · 82344-16020 · 82344-16030 · 82344-16040 |
| 82344A | Left rearview mirror wiring harness | 82344-16010 · 82344-16020 · 82344-16030 · 82344-16040 |
| 82345 | diode | 82345-12050 |
| 82412 | Fuel gauge wiring harness | 82412-10040 · 82412-10060 · 82412-10080 |
| 82561 | rear speaker harness | 82561-16010 |
| 82620 | Fuse box assembly | 82620-30030 |
| 82817 | No. 1 wire harness protection device | 82817-2B200 |
| 82817A | No. 2 wire harness protection device | 82817-16100 · 82817-16410 |
| 82823 | No. 1 terminal cover | 82823-20070 · 82823-22060 |
| 82824 | Harness connector | 82824-20040 |
| 82991 | Fuse repair line | 82991-20080 · 82991-20100 |
