Toyota COROLLA 变速器油冷却器和配管(ATM) — Figure 3514

Toyota COROLLA EPC diagram 3514, 变速器油冷却器和配管(ATM), with 3 images and 11 PNC and OE references.

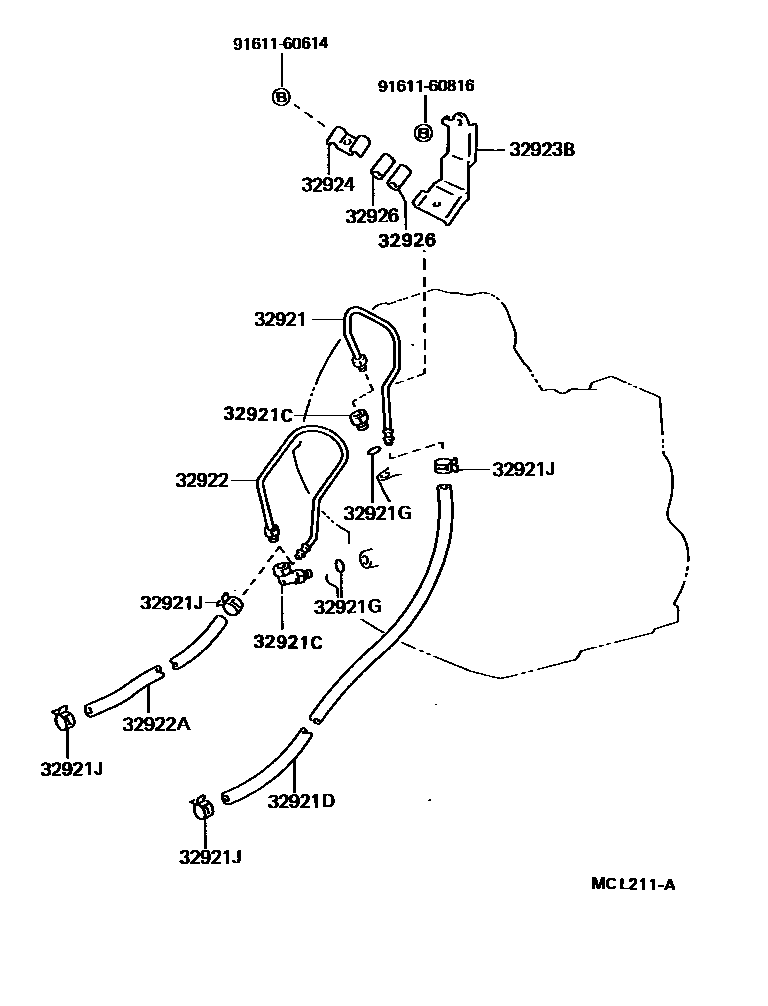

Toyota COROLLA 变速器油冷却器和配管(ATM) EPC diagram — MCL211A
变速器油冷却器和配管(ATM) — MCL211A (199009 – 999999)

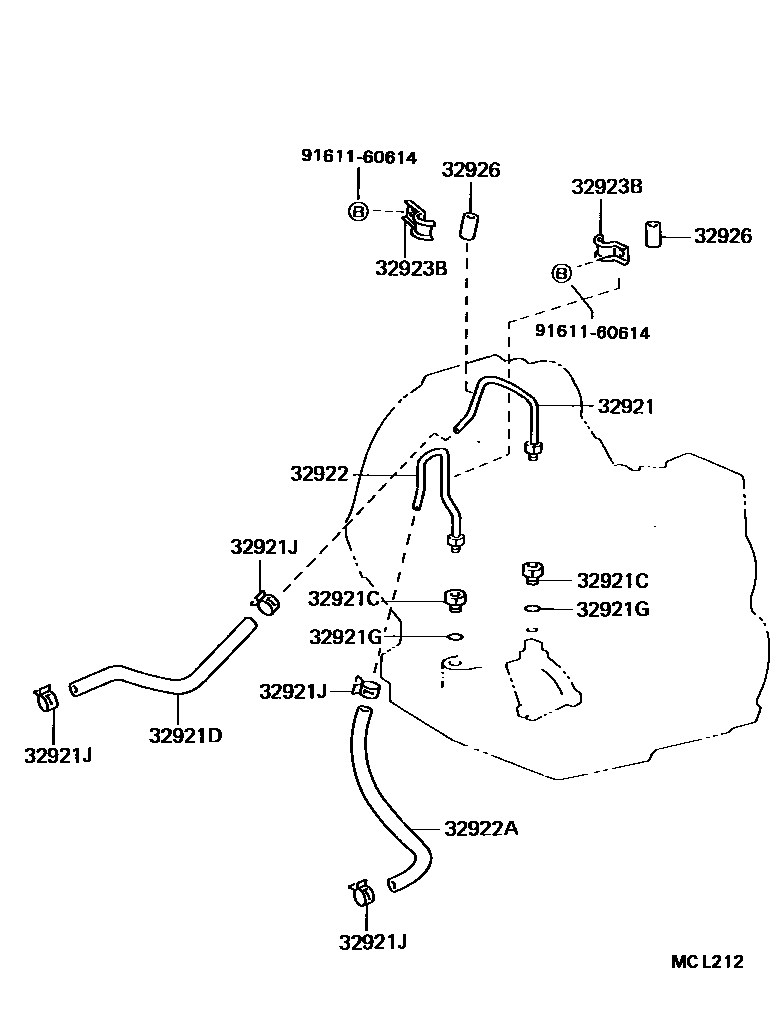

Toyota COROLLA 变速器油冷却器和配管(ATM) EPC diagram — MCL212
变速器油冷却器和配管(ATM) — MCL212 (199009 – 999999)

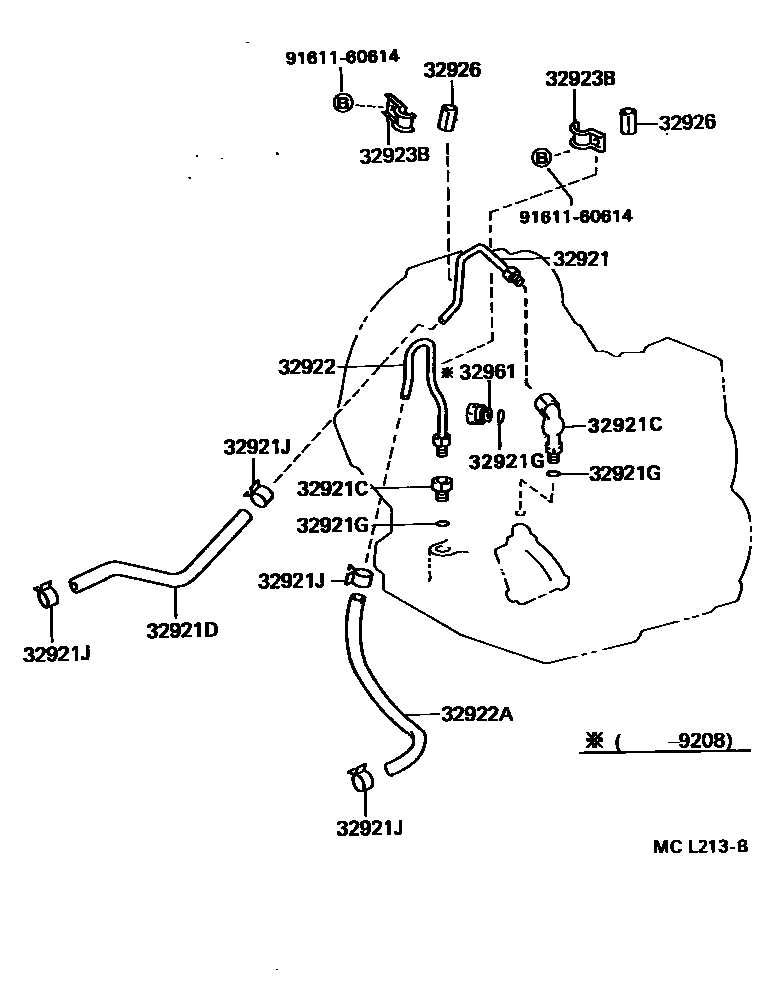

Toyota COROLLA 变速器油冷却器和配管(ATM) EPC diagram — MCL213B
变速器油冷却器和配管(ATM) — MCL213B (199009 – 999999)

PNC and OE references

PNCPart nameOE numbers
32921No. 1 transmission oil cooler oil inlet pipe32921-10070 · 32921-10080 · 32921-16080 · 32921-16090
32921CFitting (for transmission oil cooler tube)90404-14007 · 90407-14003 · 90407-16015 · 90407-16032
32921DHose (for transmission oil cooler oil inlet)90445-15045 · 90445-15046 · 90445-15051
32921GO-ring (for transmission oil cooler pipe joint)90301-10189 · 90301-15004
32921JClamp (for transmission oil cooler hose)90467-13039
32922No. 1 transmission oil cooler oil outlet pipe32922-10070 · 32922-10080
32922AHoses (for transmission oil cooler oil outlet)90445-15042 · 90445-15046
32923BNo. 1 automatic transmission oil cooler pipe clamp32923-16060 · 90462-10082
32924No. 2 transmission oil cooler pipe clamp90462-12085
32926Automatic transmission oil cooler pipe cushion32926-10010
32961Oil temperature switch adapter32961-12010
