Toyota COROLLA Engine Mounting — Figure 1107

Toyota COROLLA EPC diagram 1107, Engine Mounting, with 5 images and 11 PNC and OE references.

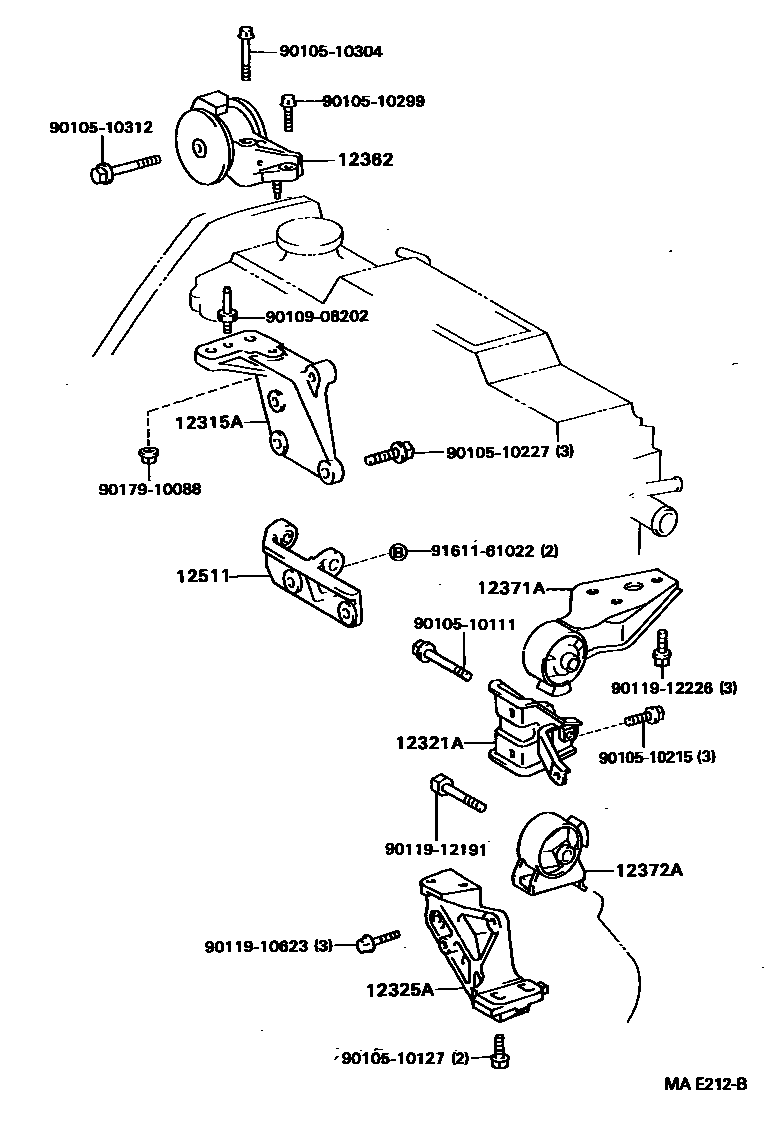

Toyota COROLLA Engine Mounting EPC diagram — MAE212B
Engine Mounting — MAE212B (199009 – 999999)

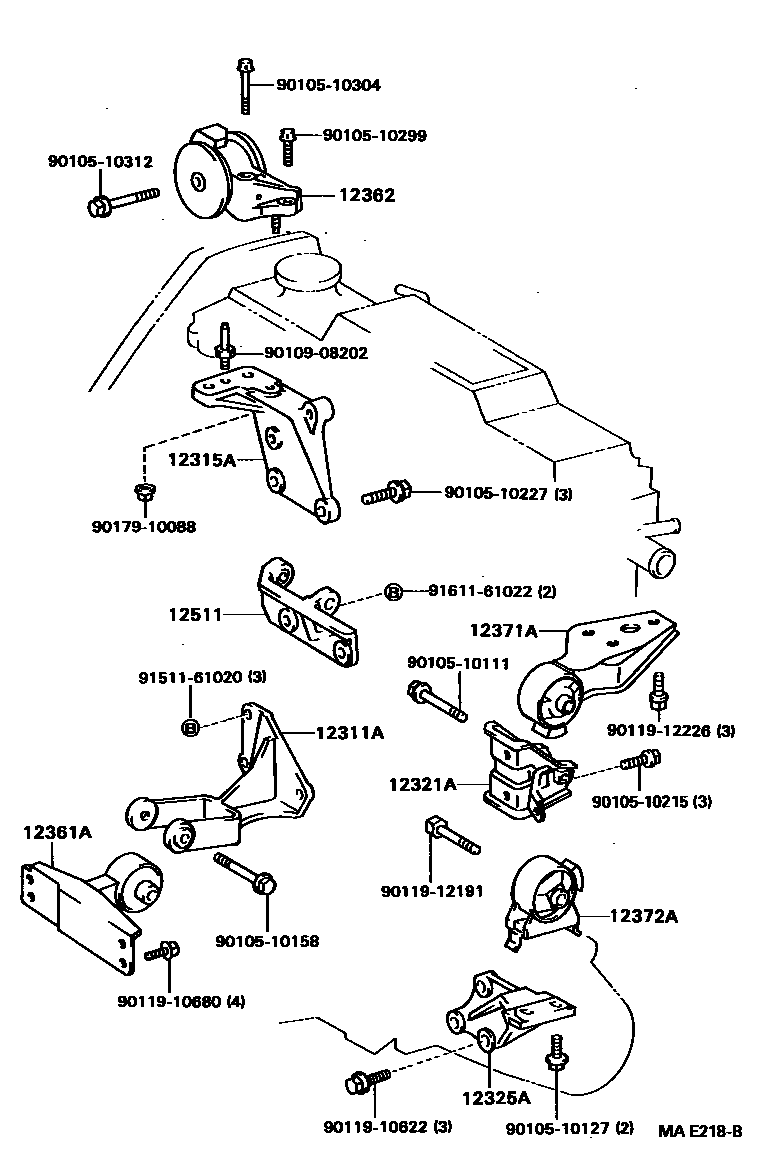

Toyota COROLLA Engine Mounting EPC diagram — MAE218B
Engine Mounting — MAE218B (199009 – 999999)

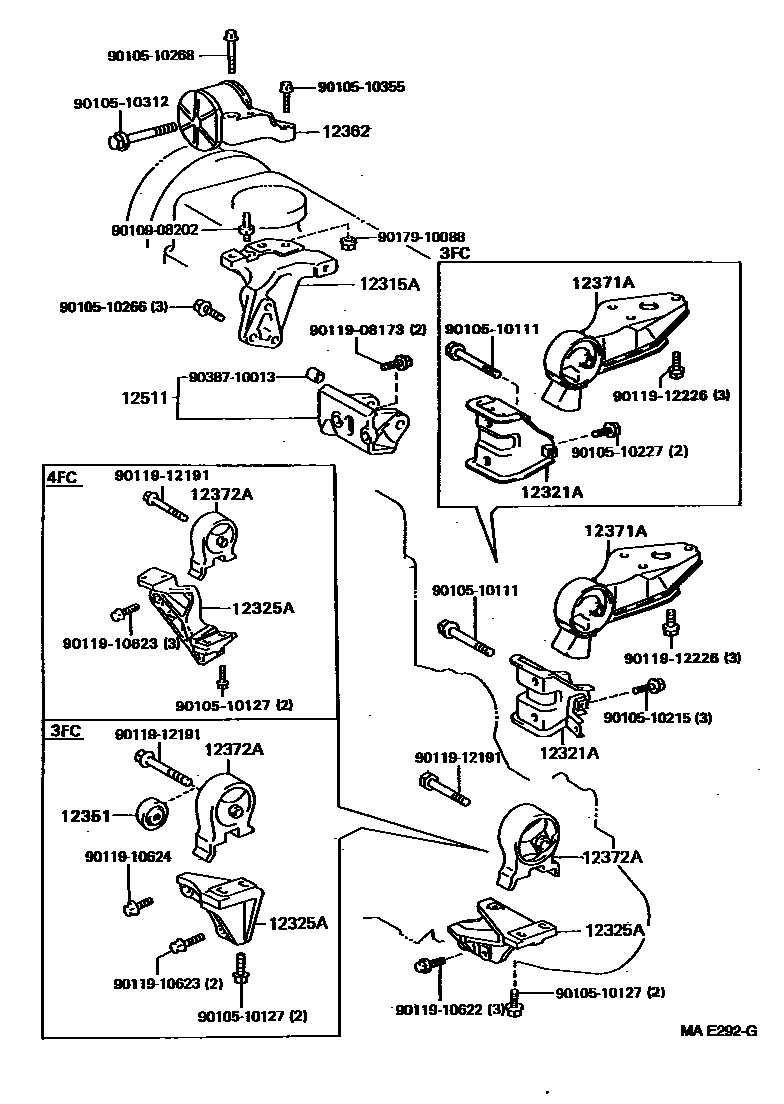

Toyota COROLLA Engine Mounting EPC diagram — MAE292G
Engine Mounting — MAE292G (199009 – 999999)

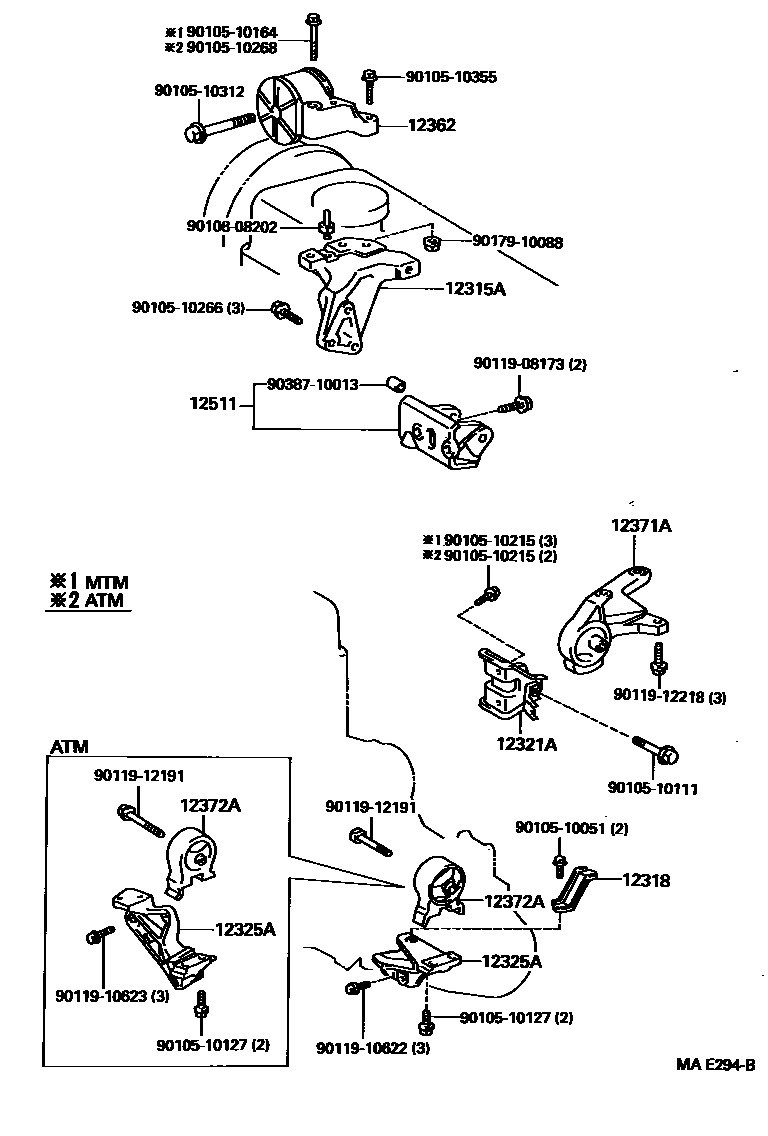

Toyota COROLLA Engine Mounting EPC diagram — MAE294B
Engine Mounting — MAE294B (199009 – 999999)

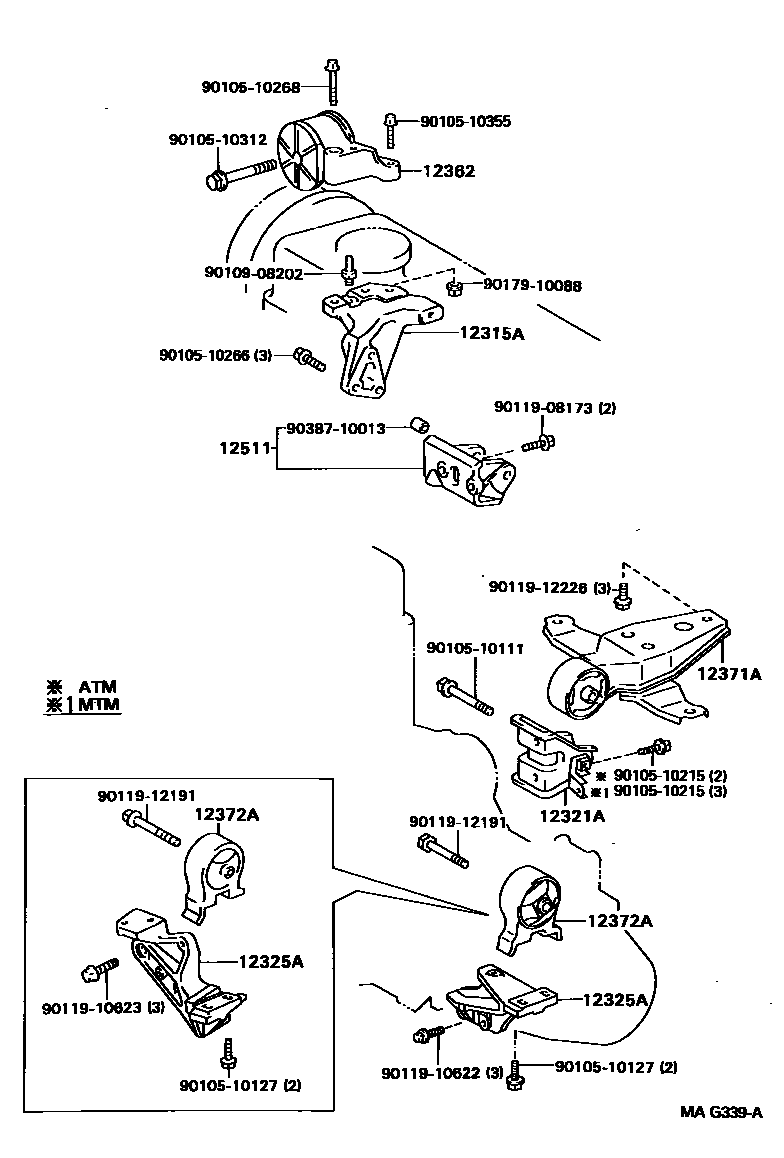

Toyota COROLLA Engine Mounting EPC diagram — MAG339A
Engine Mounting — MAG339A (199009 – 999999)

PNC and OE references

PNCPart nameOE numbers
12311AEngine front mounting bracket (for transverse engine)12311-55020
12315AEngine right side mounting bracket (for transversely mounted engine)12315-11040 · 12315-55031 · 12315-55040
12318Engine left mounting bracket12318-11030
12321ARear engine mounting bracket (for transverse engine)12303-11050 · 12303-55040 · 12321-11100 · 12321-11150 · 12321-11160 · 12321-11210 · 12321-55050 · 12321-55051
12325AEngine left side mounting bracket (for transversely mounted engine)12325-11020 · 12325-11030 · 12325-11070 · 12325-11090 · 12325-11100 · 12325-55010
12351engine mount shock absorber12351-11030
12361AEngine front mounting vibration isolation pad (for transversely mounted engine)12361-55050
12362Engine right side mounting vibration isolation pad (for transversely mounted engine)12362-11140 · 12362-11150 · 12362-11160 · 12362-55040
12371AEngine rear mount vibration isolation pad12371-11290 · 12371-11300 · 12371-11310 · 12371-11360 · 12371-11390 · 12371-11400 · 12371-55060 · 12371-55070
12372AEngine left-side mounting vibration isolation pad (for transversely mounted engines)12372-11170 · 12372-11180 · 12372-11190 · 12372-11210 · 12372-55070 · 12372-55080
12511No. 1 generator bracket12511-11020 · 12511-55010
