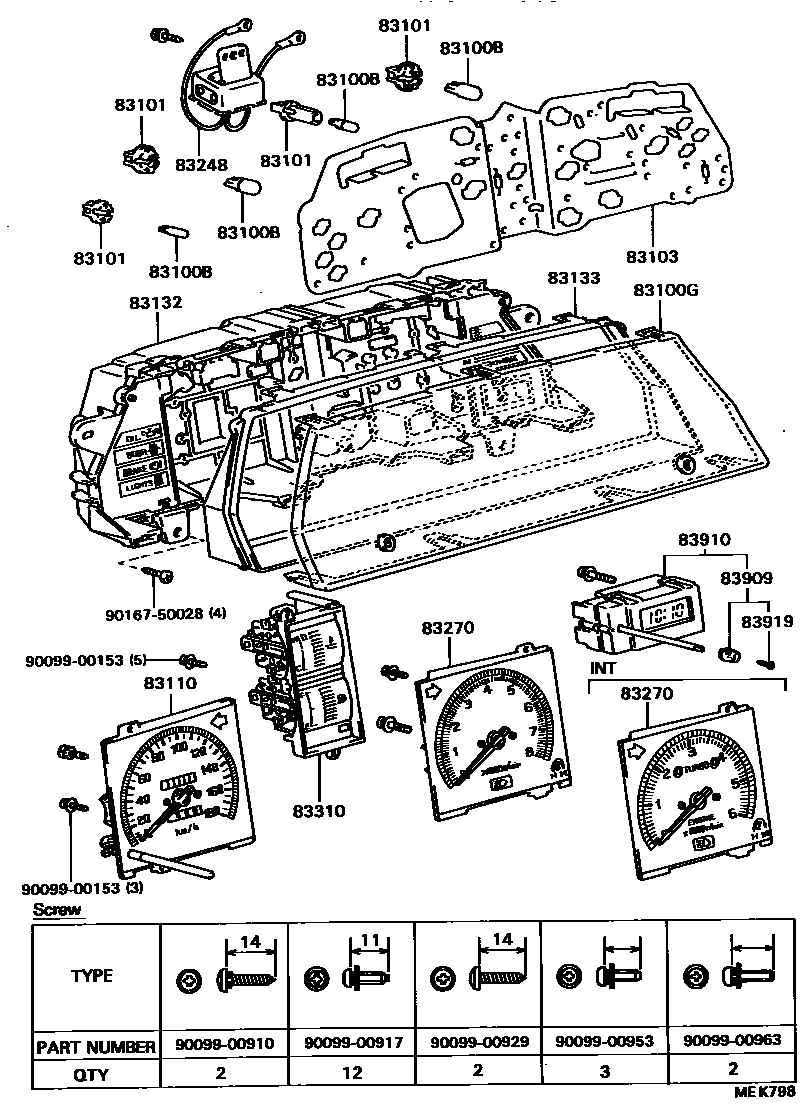

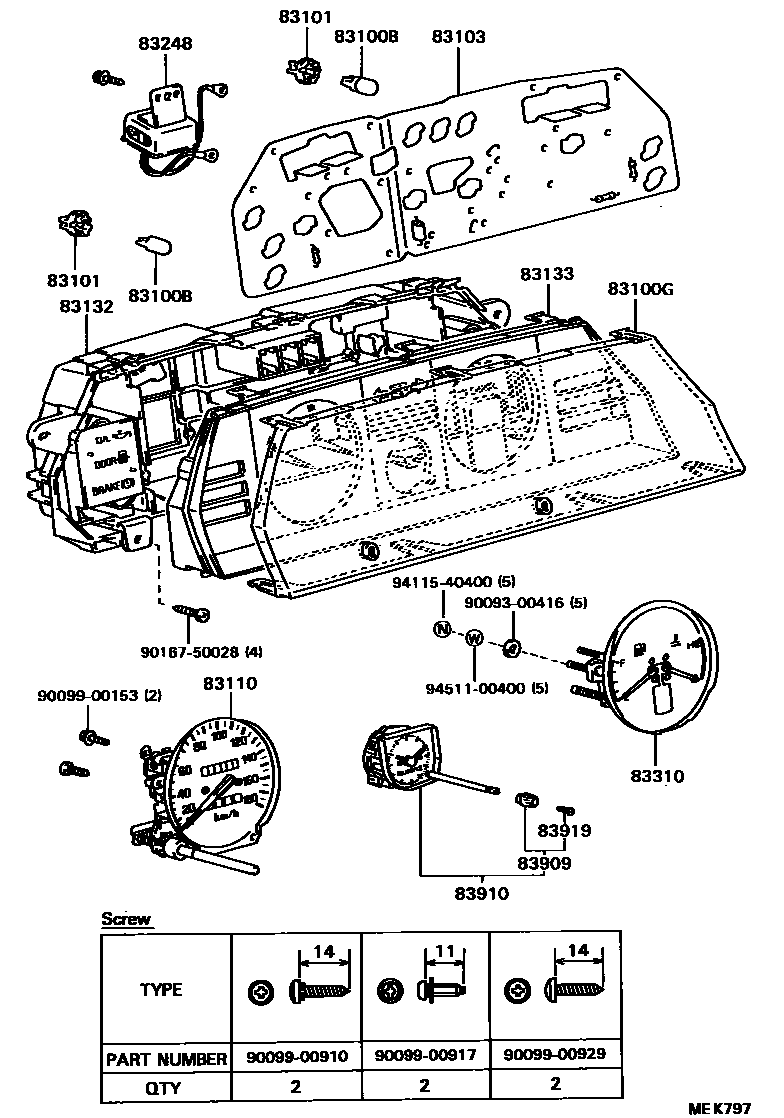

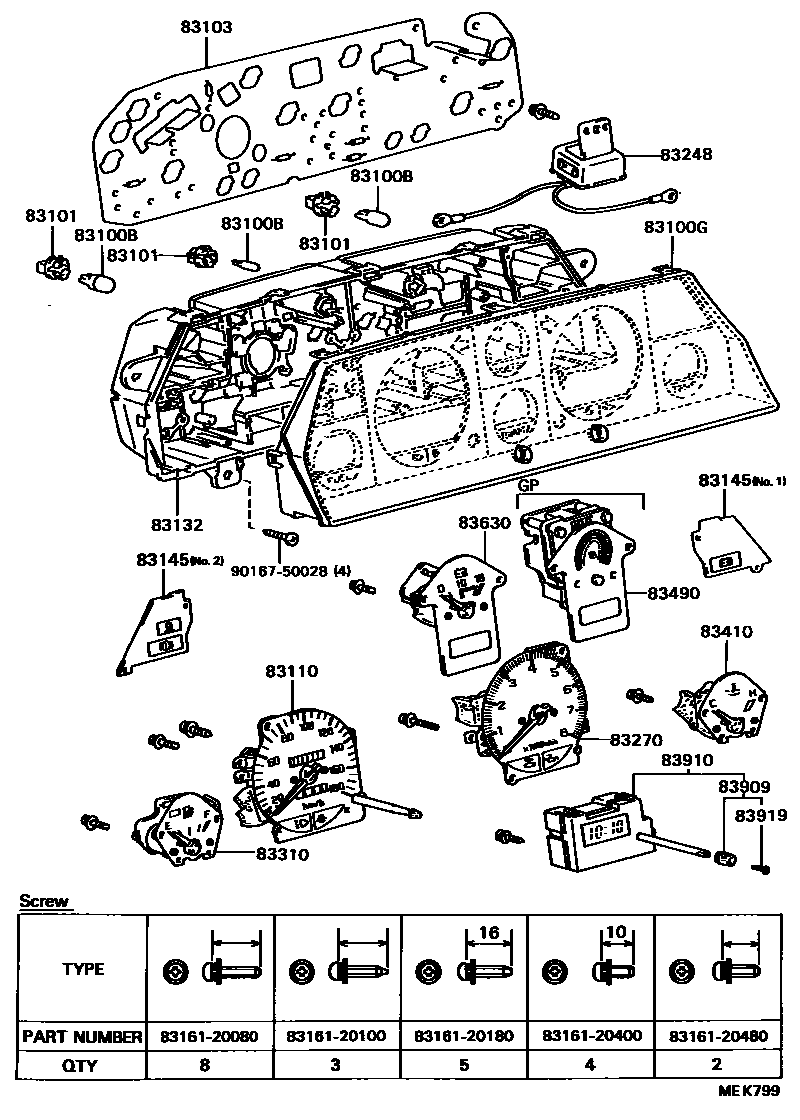

Toyota COROLLA 仪表 — Figure 8301
Toyota COROLLA EPC diagram 8301, 仪表, with 5 images and 19 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 83100B | Combination instrument bulb No. 1 | 83109-24020 · 90981-11018 · 99132-12034 |
| 83100G | Instrument cluster glass | 83138-16180 · 83138-16430 · 83138-16450 · 83138-16470 |
| 83101 | Combined instrument lamp holder sub-assembly | 83101-14030 · 83101-14040 · 83101-20040 |
| 83103 | Combined instrument No. 2 circuit board sub-assembly | 83247-16400 · 83247-16420 · 83247-16440 · 83247-1G490 · 83247-1G510 · 83247-1G530 · 83247-1G550 · 83247-1G790 · 83247-1G810 · 83247-1G830 · 83247-1G850 |
| 83110 | Speedometer assembly | 83110-16410 · 83110-1G141 · 83110-1G160 · 83110-1G170 · 83110-1G180 |
| 83132 | Instrument cluster housing | 83132-16280 · 83132-16850 · 83132-16890 · 83132-1G130 · 83132-1G150 · 83132-1G170 |
| 83133 | Combined instrument panel No. 1 | 83133-16890 · 83133-1G010 · 83133-1G030 |
| 83145 | Instrument No. 1 lampshade | 83145-16300 · 83145-16320 |

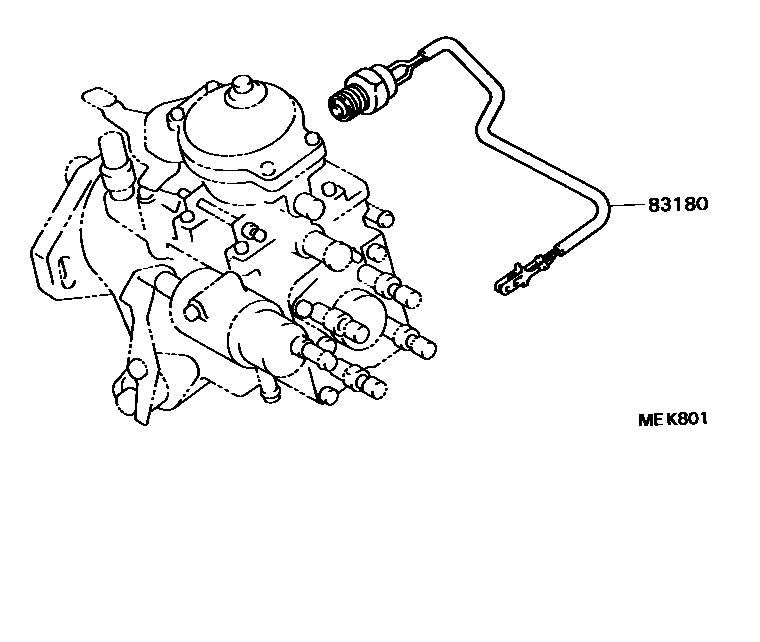

| 83180 | Speed detector assembly | 83180-16010 |
| 83248 | speed warning bell | 86640-16050 · 86640-16060 |
| 83270 | Engine tachometer assembly | 83242-16060 · 83242-16100 · 83242-16650 · 83242-16670 |
| 83310 | Fuel gauge assembly | 83243-16160 · 83243-16750 · 83243-16770 · 83243-16790 |
| 83410 | Water temperature meter assembly | 83244-16060 |
| 83490 | Barometer assembly | 83558-16040 |
| 83630 | Voltmeter assembly | 83245-16040 |

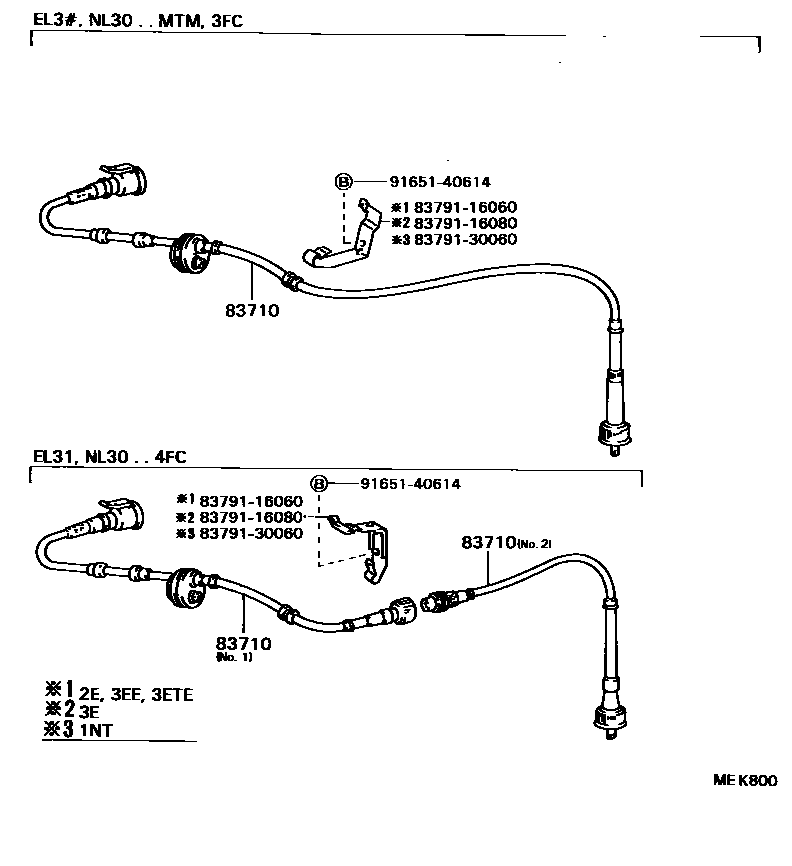

| 83710 | No. 1 speedometer transmission cable assembly | 83710-16181 · 83710-16191 · 83710-16220 · 83710-16231 · 83710-16240 · 83710-16251 |
| 83909 | clock button | 83909-14012 · 83909-22180 |
| 83910 | clock assembly | 83910-16130 · 83910-16140 · 83910-16150 |
| 83919 | clock screw | 83919-12230 · 83919-14012 |
