Toyota COROLLA 后排座椅和座椅滑轨 — Figure 7102

Toyota COROLLA EPC diagram 7102, 后排座椅和座椅滑轨, with 3 images and 19 PNC and OE references.

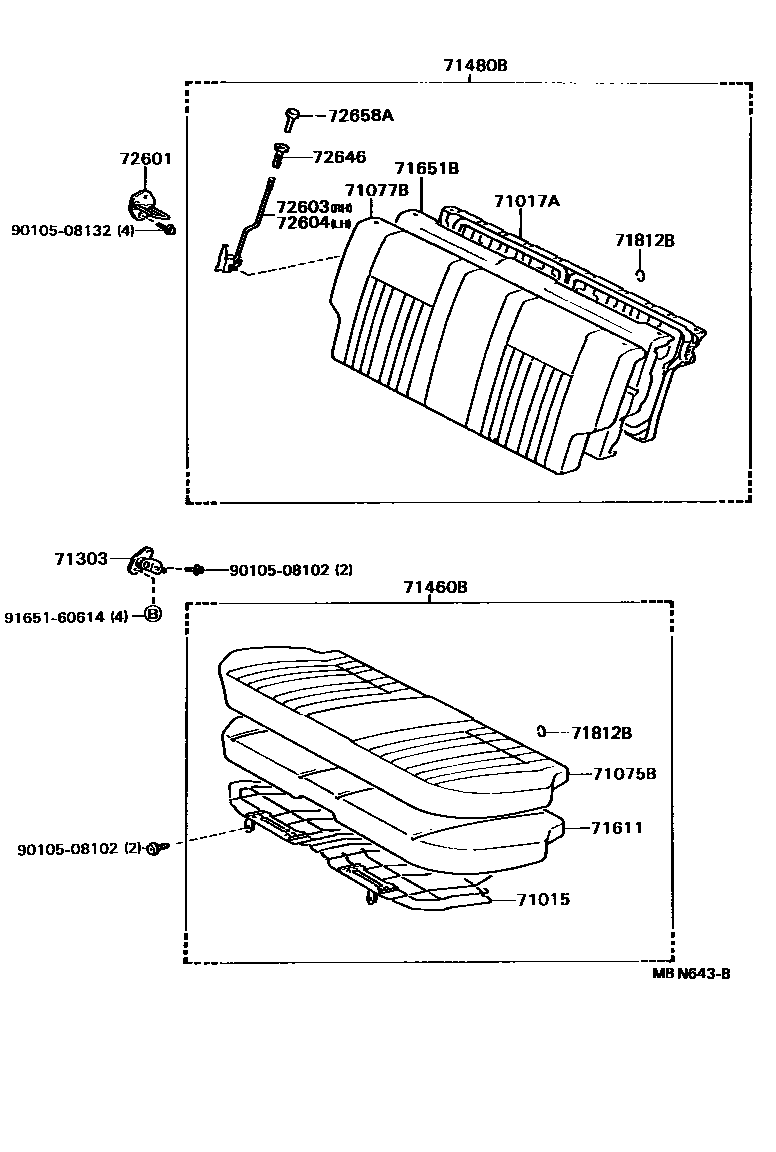

Toyota COROLLA 后排座椅和座椅滑轨 EPC diagram — MBN643B
后排座椅和座椅滑轨 — MBN643B (198805 – 999999)

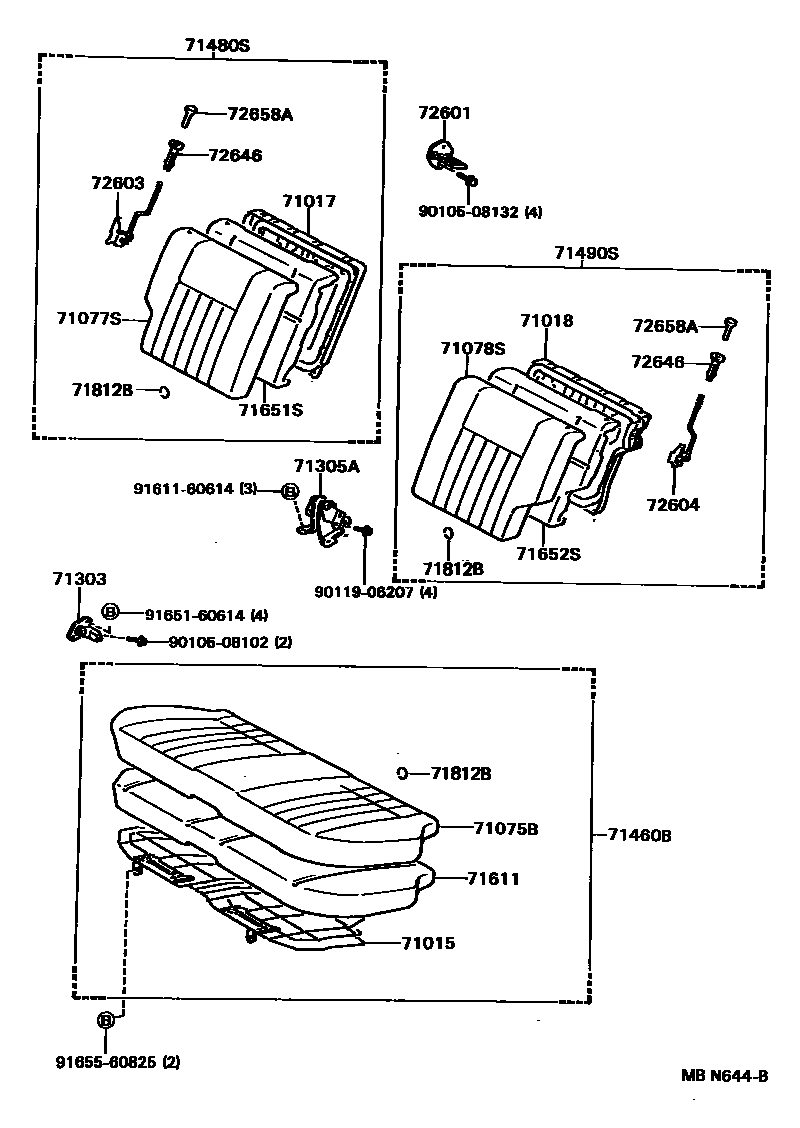

Toyota COROLLA 后排座椅和座椅滑轨 EPC diagram — MBN644B
后排座椅和座椅滑轨 — MBN644B (198805 – 999999)

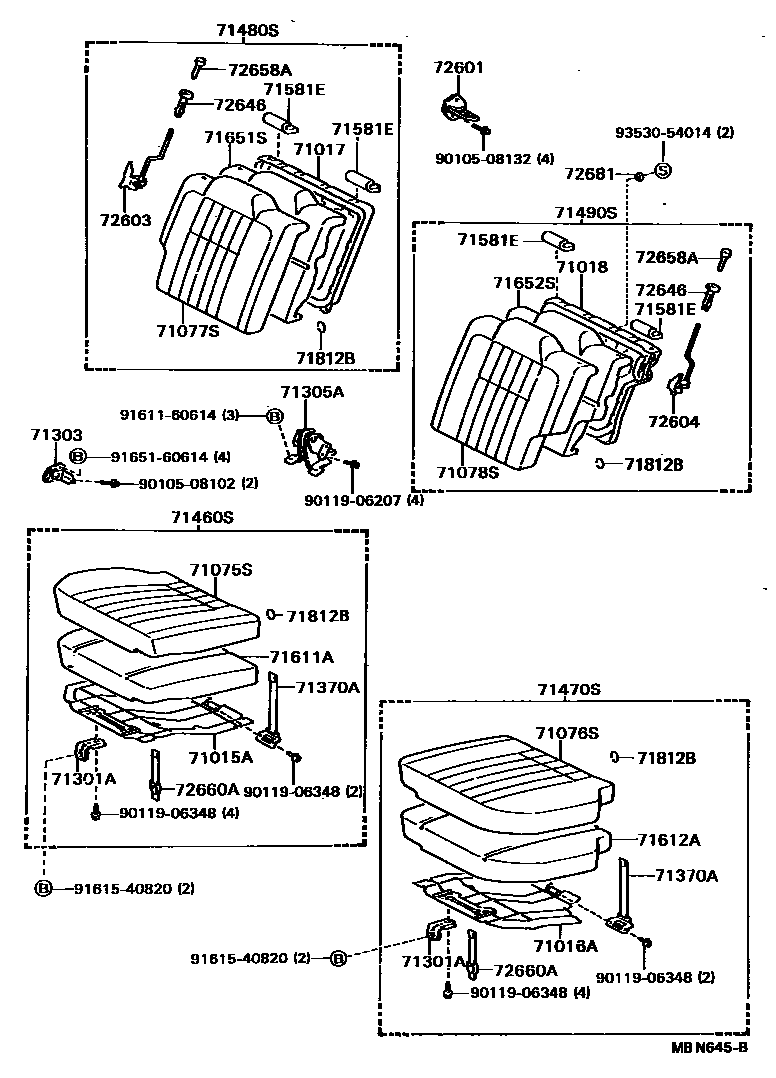

Toyota COROLLA 后排座椅和座椅滑轨 EPC diagram — MBN645B
后排座椅和座椅滑轨 — MBN645B (198805 – 999999)

PNC and OE references

PNCPart nameOE numbers
71015Rear seat cushion frame sub-assembly71015-16070
71015ARear right seat cushion frame sub-assembly71015-16080
71016ARear left seat cushion frame sub-assembly71016-16010
71017Right rear seat back frame sub-assembly71017-16130
71017ARear seat back frame sub-assembly71017-16110
71018Rear left seat back frame sub-assembly71018-16090
71303Rear seat back hinge sub-assembly71303-16040
71305ARear center seat backrest hinge sub-assembly71305-16050
71581ERear E seat back corner cushions71581-16020
71611Rear seat cushion cushion71611-16170
71611ARear right seat cushion71611-16180
71612ARear left seat cushion71612-16030
71651BRear seat back cushions (for bench seats)71651-16220
71651SRear right seat back cushion (for split seats)71651-16240 · 71651-16260
71652SRear left seat back cushion (for split seats)71652-16110 · 71652-16130
71812BClip (for rear seat cushion cover)90468-18071
72601Rear seat lock sub-assembly72601-16070
72603Rear right seat back lock sub-assembly72630-16140
72604Rear left seat back lock sub-assembly72640-16100
