Toyota COROLLA 浅盘形地板和车身下背板 — Figure 5801

Toyota COROLLA EPC diagram 5801, 浅盘形地板和车身下背板, with 1 images and 31 PNC and OE references.

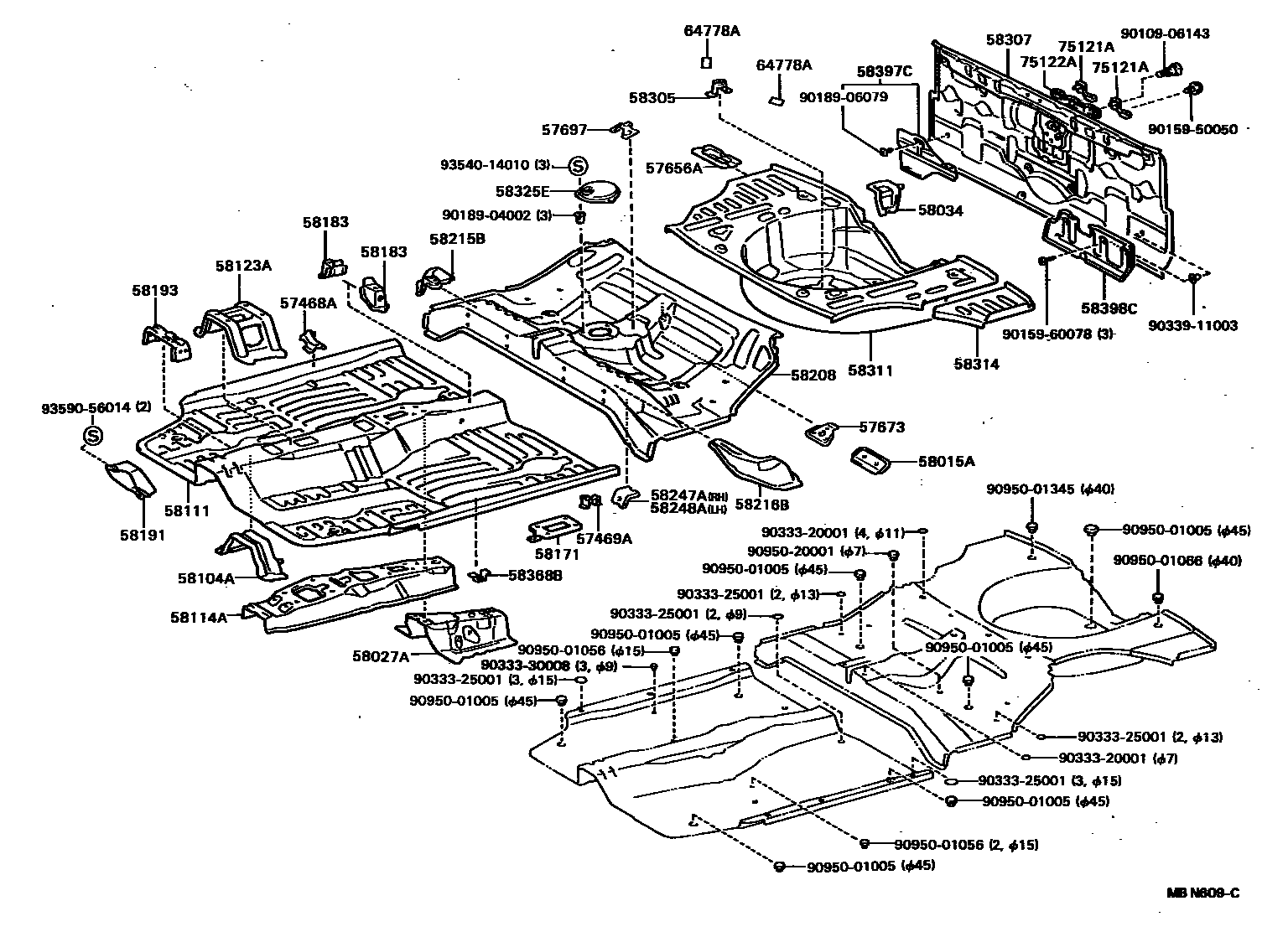

Toyota COROLLA 浅盘形地板和车身下背板 EPC diagram — MBN609C
浅盘形地板和车身下背板 — MBN609C (198805 – 999999)

PNC and OE references

PNCPart nameOE numbers
57468AFront right seat outer rear bracket57468-16030
57469AFront left seat outer rear bracket57469-16030
57656ANo. 1 exhaust pipe mounting bracket57656-16010
57673Rear seat back hinge mounting bracket57673-16030
57697Rear seat cushion fixings57697-16010
58015ARight No. 3 seat belt anchor reinforcement sub-assembly58015-16040
58027ASeat belt anchor reinforcement sub-assembly58027-16010 · 58027-16020 · 58027-16021
58104AThree-way catalytic converter bracket sub-assembly58104-10030
58111front floor pan58111-16060 · 58111-16061
58114Afront floor reinforcement58114-10030
58123Ashift lever bracket58123-10030
58171Parking brake base reinforcement58171-16020
58183Front seat inner mounting bracket58183-16010 · 58183-16020 · 58184-16020 · 58184-16030
58191Front floor footrest58191-16030
58193Dashboard bracket mounting bracket58193-16010
58208central floor base58211-16900
58215BRear right seat mounting bracket58215-16020
58216BRear left seat mounting bracket58216-16020
58247ARear right seat cushion hinge reinforcement58247-10010
58248ARear left seat cushion hinge reinforcement58247-10010
58305Spare tire clamp bracket sub-assembly58305-10011
58307Body lower back panel sub-assembly58307-16320
58311rear floor pan58311-16110
58314rear floor left panel58314-16030
58325ERear floor access hole cover58325-16020 · 58325-16040
58368BNo. 2 fuel pipe bracket58368-10010
58397CRight body lower back panel cover58397-16010
58398CLeft body lower back panel cover58398-16010
64778ASpare tire protection device64778-16020
75121ARear license plate bracket75121-16020
75122ANo. 2 rear license plate bracket75122-16010
