Toyota COROLLA 前盘式制动器卡钳和防尘罩 — Figure 4705

Toyota COROLLA EPC diagram 4705, 前盘式制动器卡钳和防尘罩, with 2 images and 25 PNC and OE references.

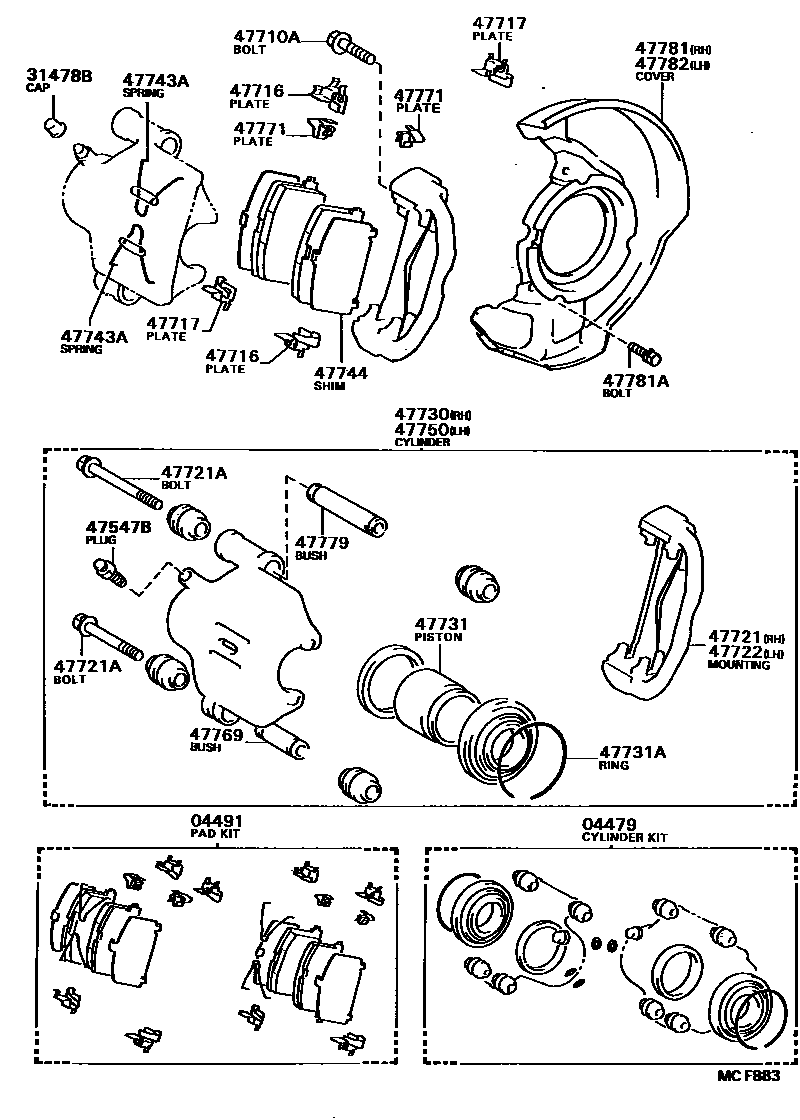

Toyota COROLLA 前盘式制动器卡钳和防尘罩 EPC diagram — MCF883
前盘式制动器卡钳和防尘罩 — MCF883 (198805 – 999999)

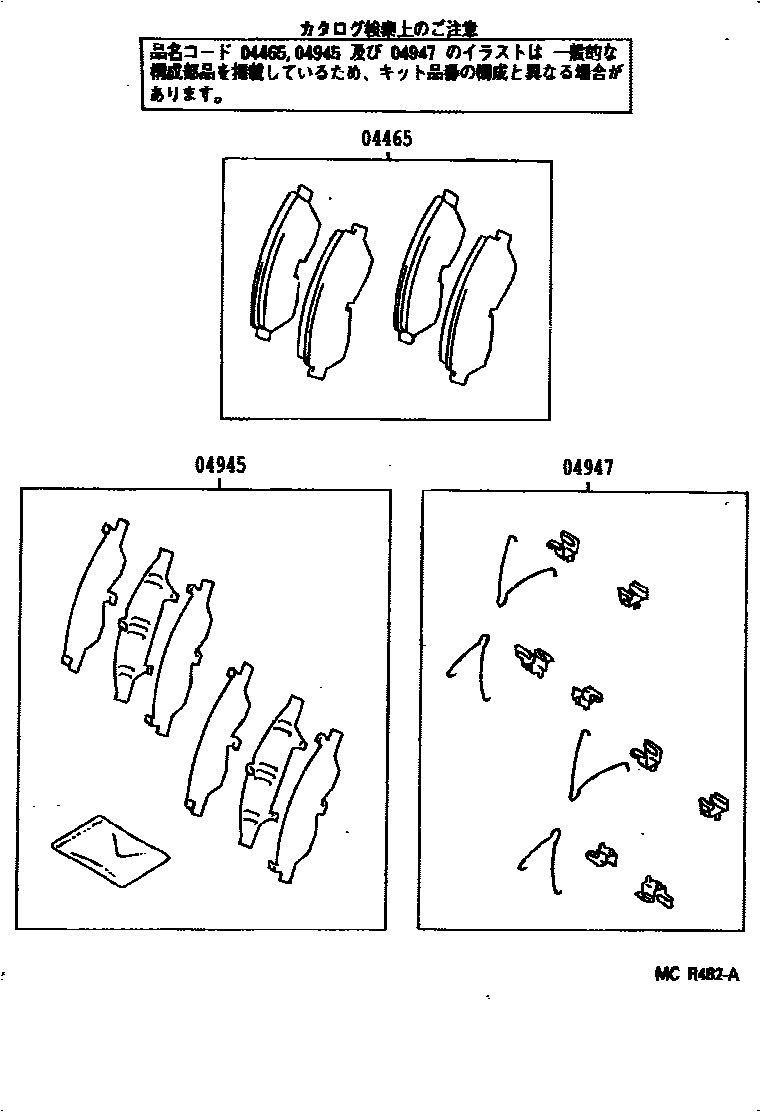

Toyota COROLLA 前盘式制动器卡钳和防尘罩 EPC diagram — MCR482A
前盘式制动器卡钳和防尘罩 — MCR482A (198805 – 999999)

PNC and OE references

PNCPart nameOE numbers
04465Front disc brake pad assembly04465-12010 · 04465-16031 · 04465-17070
04479Front disc brake cylinder assembly04479-12091 · 04479-16021
04491Front disc brake pad assembly04491-16140 · 04491-16150 · 04491-16161
04945Front silencer gasket assembly04945-20120 · 04945-32220
04947Front disc brake mounting kit04947-32010 · 04947-32070
31478BBleeder plug cap (for front disc brake)31478-30010
47547BBleed plug (for front disc brake)47547-20010
47710AHexagonal bolt (for front disc brake caliper)90119-12040
47716Pad support plate No. 1 (for front disc brake)47716-32010 · 47716-32031
47717Pad support plate No. 2 (for front disc brake)47717-32010 · 47717-32031
47721Right front disc brake cylinder retainer47721-16010 · 47721-16020
47721ABolt (for front disc brake cylinder retainer)90119-09003 · 90119-09004
47722Left front disc brake cylinder retainer47721-16010 · 47721-16020
47730Right front disc brake cylinder assembly47730-16050 · 47730-16060
47731Front disc brake piston47731-12150 · 47731-16020
47731Aretaining ring (for front disc brake piston)90522-61001
47743ASilencer spring (for front disc brake)47743-32010
47744No. 1 silencer gasket (for front disc brake)47744-32010
47750Left disc brake cylinder assembly47750-16050 · 47750-16060
47769No. 1 brake cylinder sliding sleeve (for front disc brake)47769-12030
47771No. 1 pad wear indicator plate47771-32010
47779No. 2 brake cylinder sliding sleeve (for front disc brake)47779-16010
47781Right front disc brake dust cover47781-16050 · 47781-16060
47781ABolt (used to secure dust cover to knuckle arm)90119-06227
47782Left front disc brake dust cover47782-16050 · 47782-16060
