Toyota COROLLA Timing Gear Cover & Rear End Plate — Figure 1106

Toyota COROLLA EPC diagram 1106, Timing Gear Cover & Rear End Plate, with 2 images and 11 PNC and OE references.

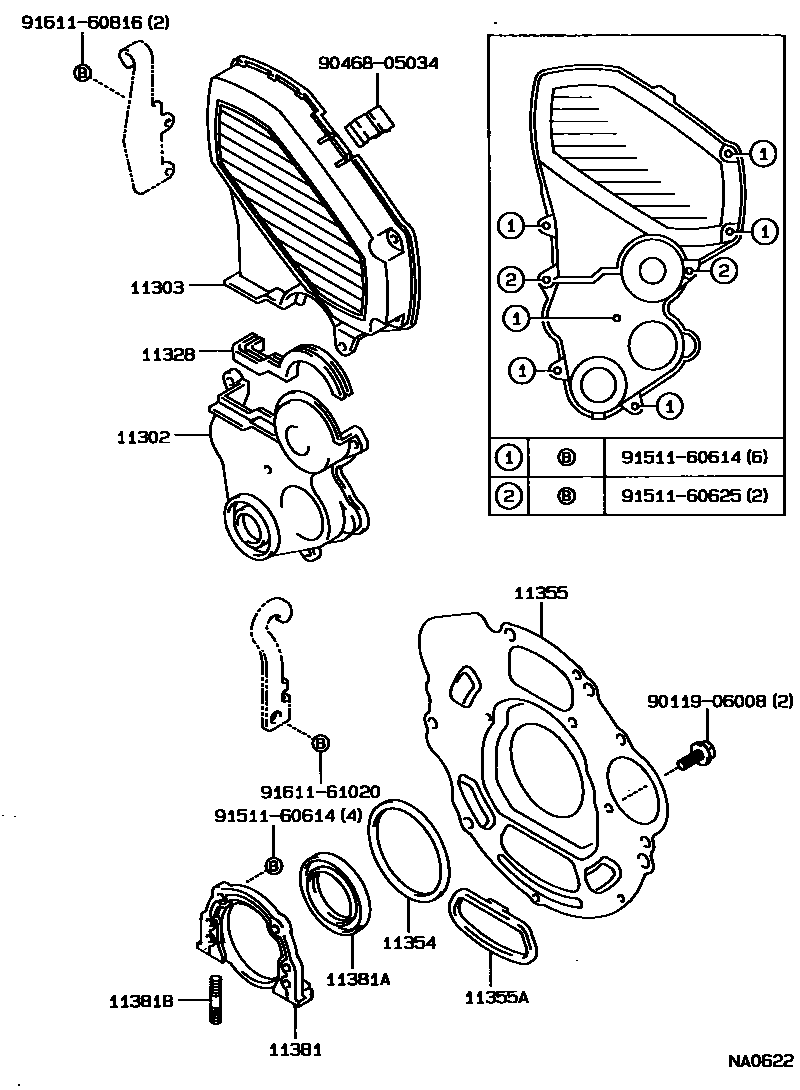

Toyota COROLLA Timing Gear Cover & Rear End Plate EPC diagram — NA0622
Timing Gear Cover & Rear End Plate — NA0622 (198805 – 999999)

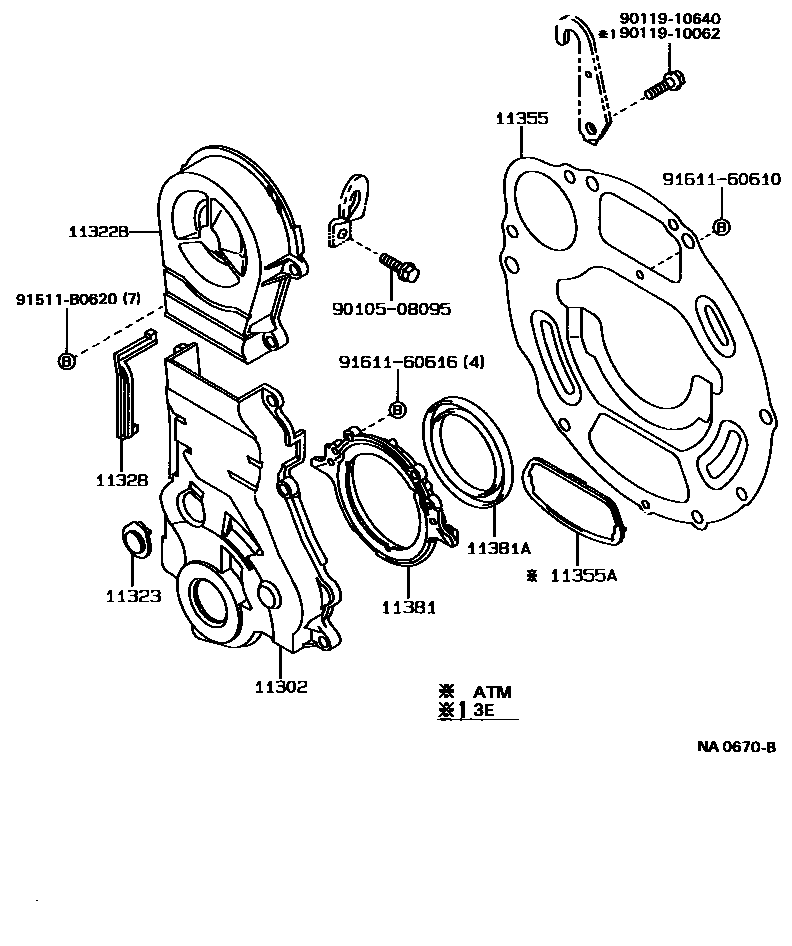

Toyota COROLLA Timing Gear Cover & Rear End Plate EPC diagram — NA0670B
Timing Gear Cover & Rear End Plate — NA0670B (198805 – 999999)

PNC and OE references

PNCPart nameOE numbers
11302TIMING CHAIN OR BELT COVER SUB-ASSY11302-11031 · 11302-11042 · 11302-55011
11303Crankshaft gear or crankshaft pulley cover sub-assembly11303-55010
11322BNo. 2 timing belt cover11303-10022 · 11303-11010
11323No. 3 timing gear cover11323-10011
11328GASKET, TIMING GEAR OR CHAIN COVER11328-11020 · 11328-11031 · 11328-55010
11354Flywheel housing dust seal11354-55010
11355rear end plate11355-10011 · 11355-11011 · 11355-55012 · 11355-55020
11355AHole plug (for rear end plate)90950-01548
11381RETAINER, ENGINE REAR OIL SEAL11381-10020 · 11381-55010
11381ASEAL, ENGINE REAR OIL90311-75004 · 90311-80005 · 90311-80007 · 90311-80009
11381BStud bolts (for engine rear oil seal race)90116-06022
