Toyota COROLLA 暖风和空调系统 - 组件 — Figure 8711
Toyota COROLLA EPC diagram 8711, 暖风和空调系统 - 组件, with 2 images and 3 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

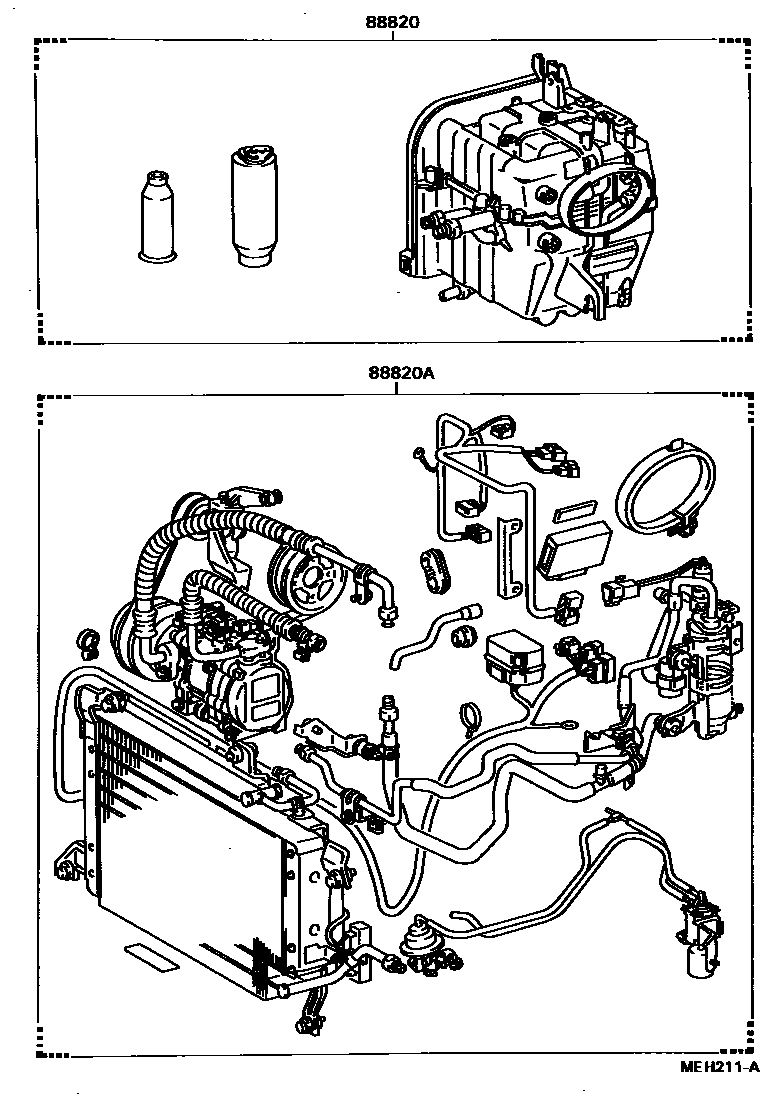

| 88820 | No. 1 air conditioner and accessories sub-assembly | 88820-16020 |
| 88820A | No. 2 air conditioner and accessories sub-assembly | 88830-16050 · 88830-16060 · 88830-16070 · 88830-16080 · 88830-16090 · 88830-16100 · 88830-16110 · 88830-16120 · 88830-16130 · 88830-16140 · 88830-16150 · 88830-16160 · 88830-16170 · 88830-16180 · 88830-16190 · 88830-16200 · 88830-16210 · 88830-16220 · 88830-16230 · 88830-16240 · 88830-16250 · 88830-16260 · 88830-16270 · 88830-16280 · 88830-16290 · 88830-16300 · 88830-16310 · 88830-16320 · 88830-16330 · 88830-16340 · 88830-16350 · 88830-16360 · 88830-16370 · 88830-16380 · 88830-16390 · 88830-16400 |

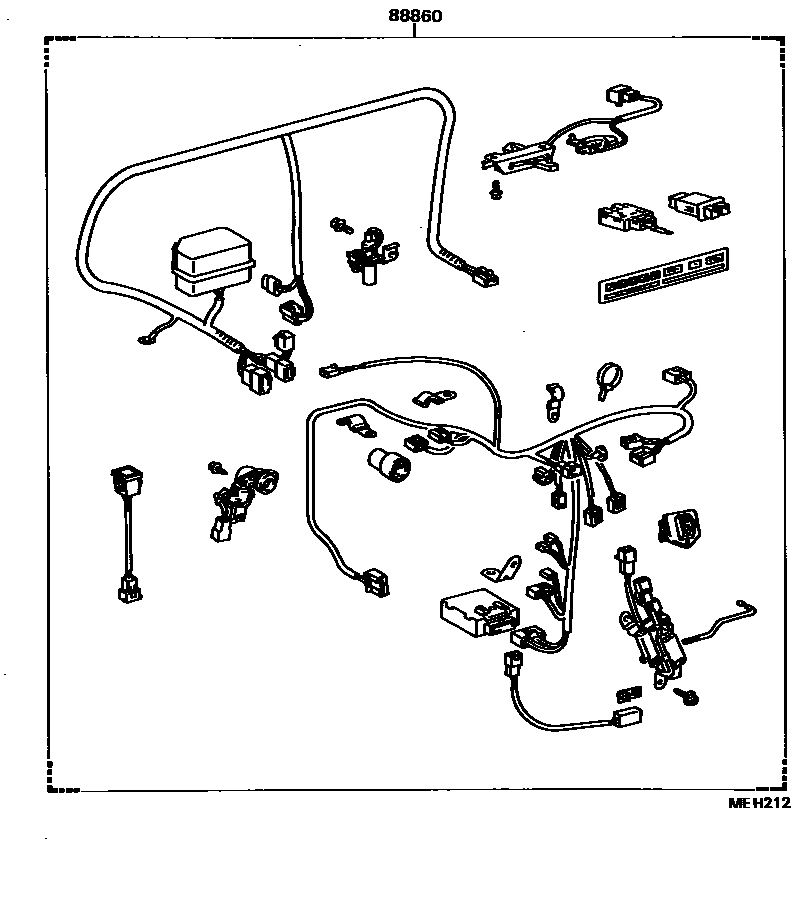

| 88860 | Automatic air conditioning accessory assembly | 88860-16020 · 88860-16030 · 88860-16040 · 88860-16050 · 88860-16060 · 88860-16070 · 88860-16080 · 88860-16090 · 88860-16100 · 88860-16110 · 88860-16120 · 88860-16130 · 88860-16140 · 88860-16150 · 88860-16160 · 88860-16170 |
