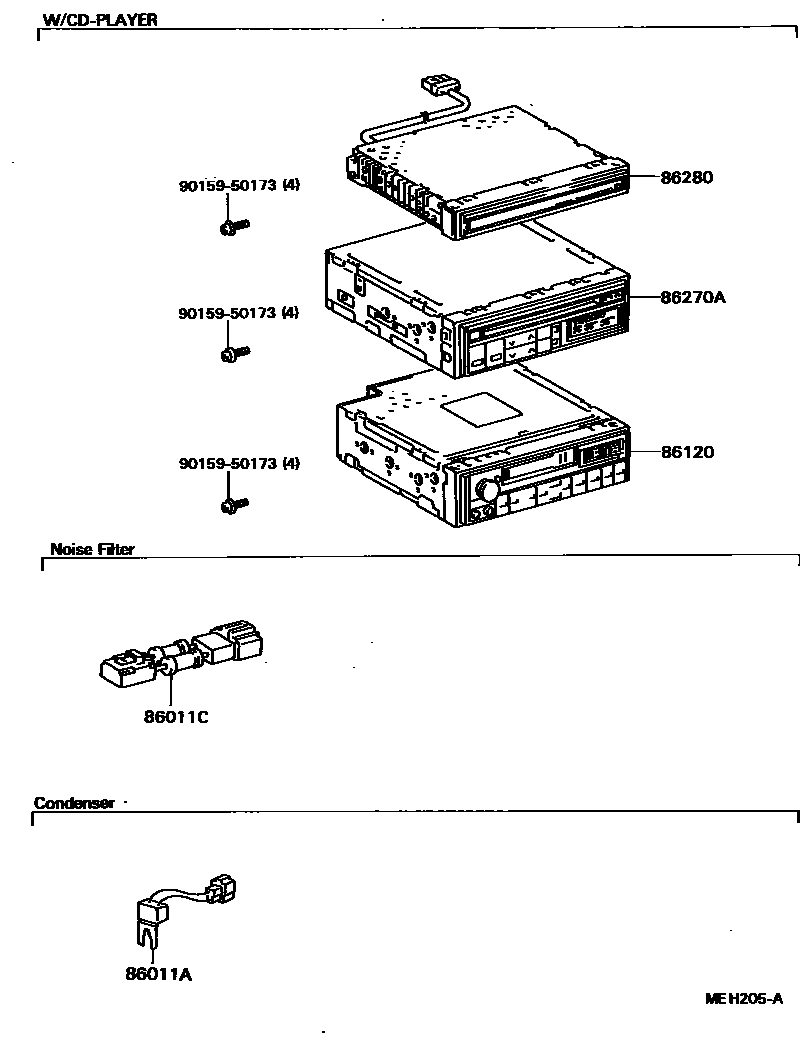

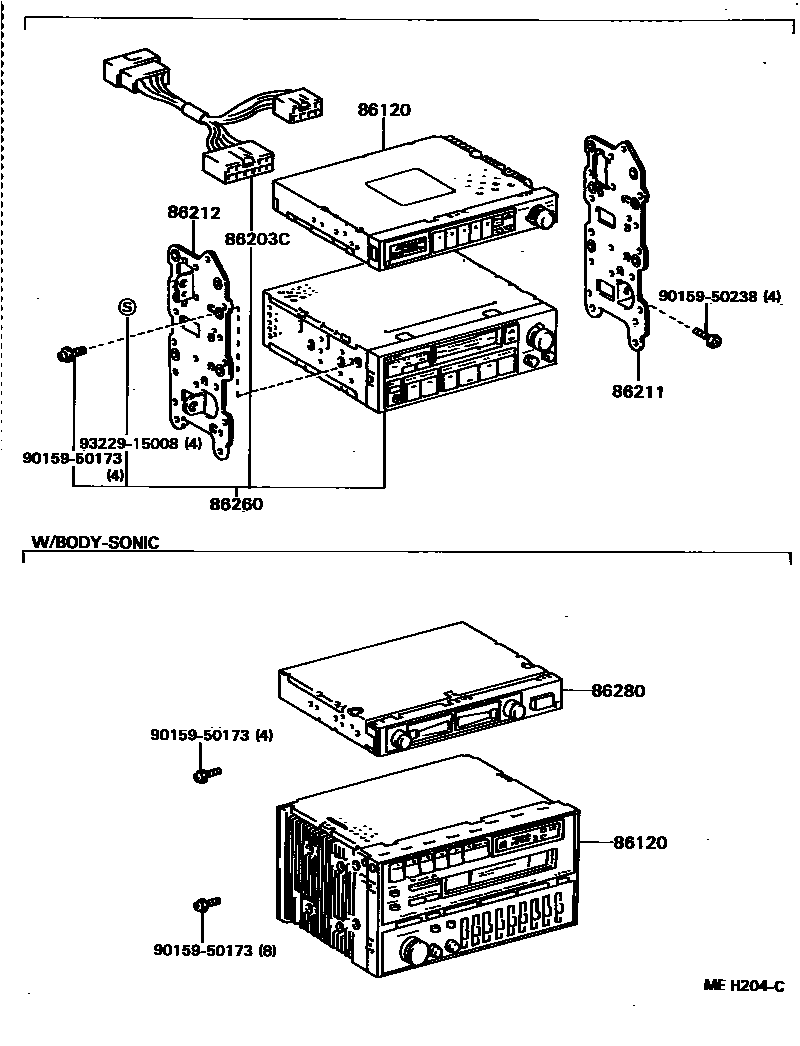

Toyota COROLLA 收音机、放大器和冷凝器 — Figure 8601
Toyota COROLLA EPC diagram 8601, 收音机、放大器和冷凝器, with 2 images and 9 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 86011A | radio settings phase modulator | 90980-04042 |
| 86011C | Noise filter | 90980-05049 |
| 86120 | Radio assembly | 86120-14670 · 86120-16230 · 86120-16290 · 86120-16310 · 86120-16340 · 86120-16400 · 86120-16540 |
| 86203C | Tape player wiring harness | 86203-16110 |
| 86211 | No. 1 radio bracket | 86211-16180 |
| 86212 | No. 2 radio bracket | 86212-16180 |
| 86260 | Tape player assembly | 86260-19105 · 86260-19115 · 86260-19125 · 86260-19135 · 86260-19145 · 86260-19155 · 86260-19165 · 86260-19175 |
| 86270A | CD player assembly | 86270-14040 · 86270-16050 |
| 86280 | Stereo parts amplifier assembly | 86280-16040 · 86280-16050 |
