Toyota COROLLA 线束和卡夹 — Figure 8202

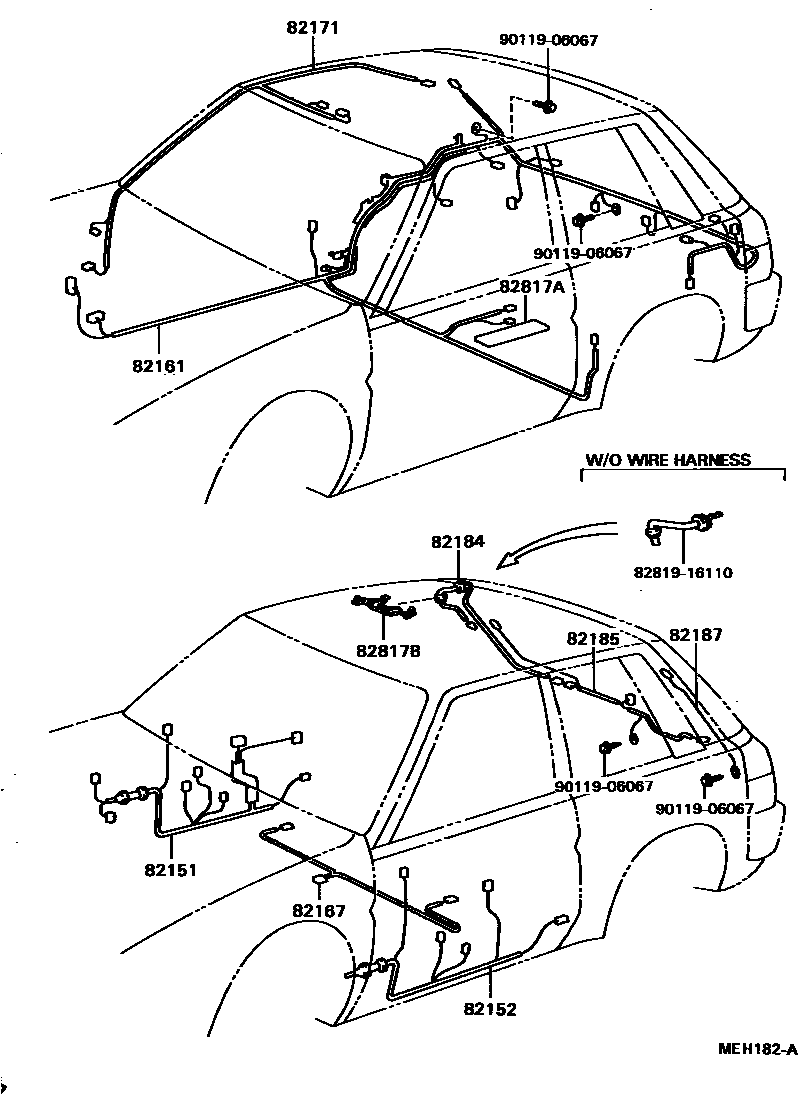

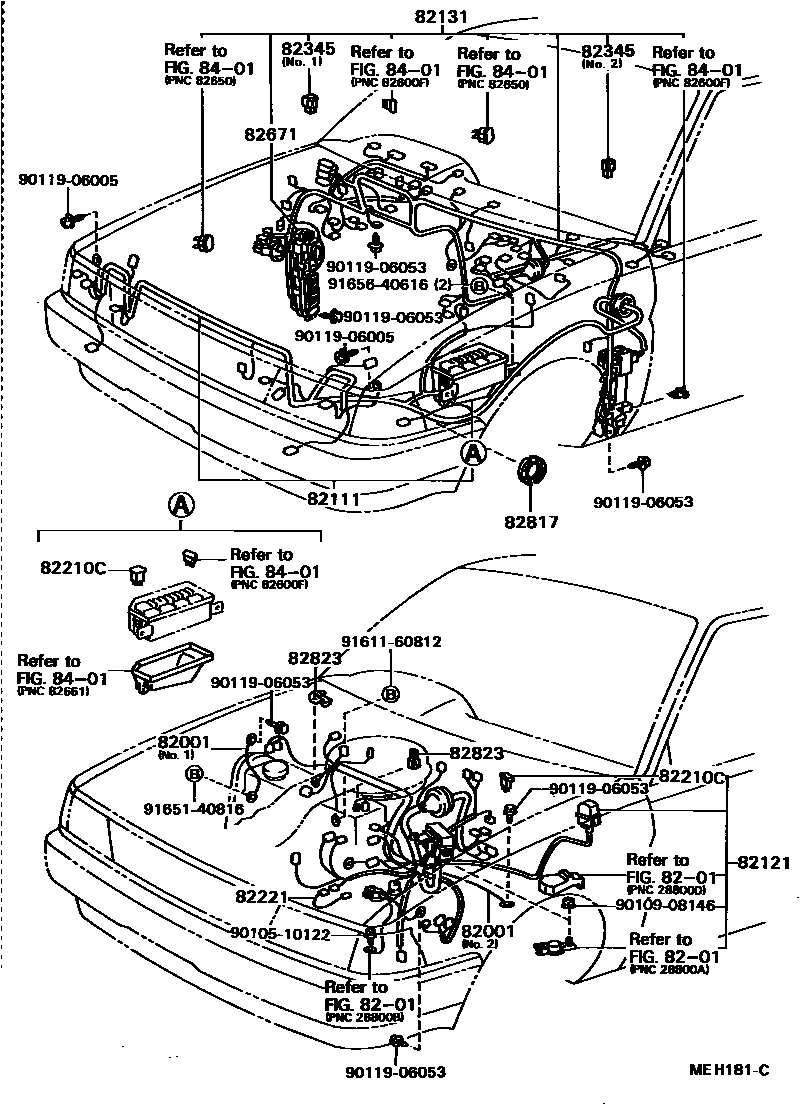

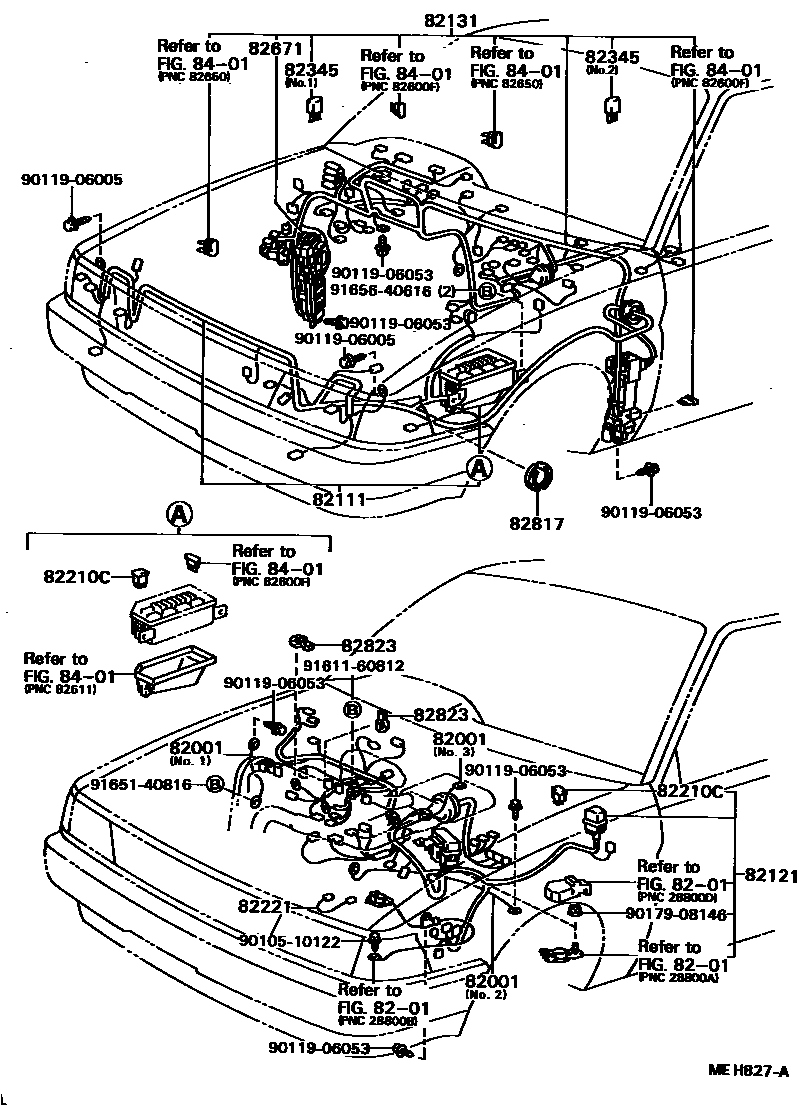

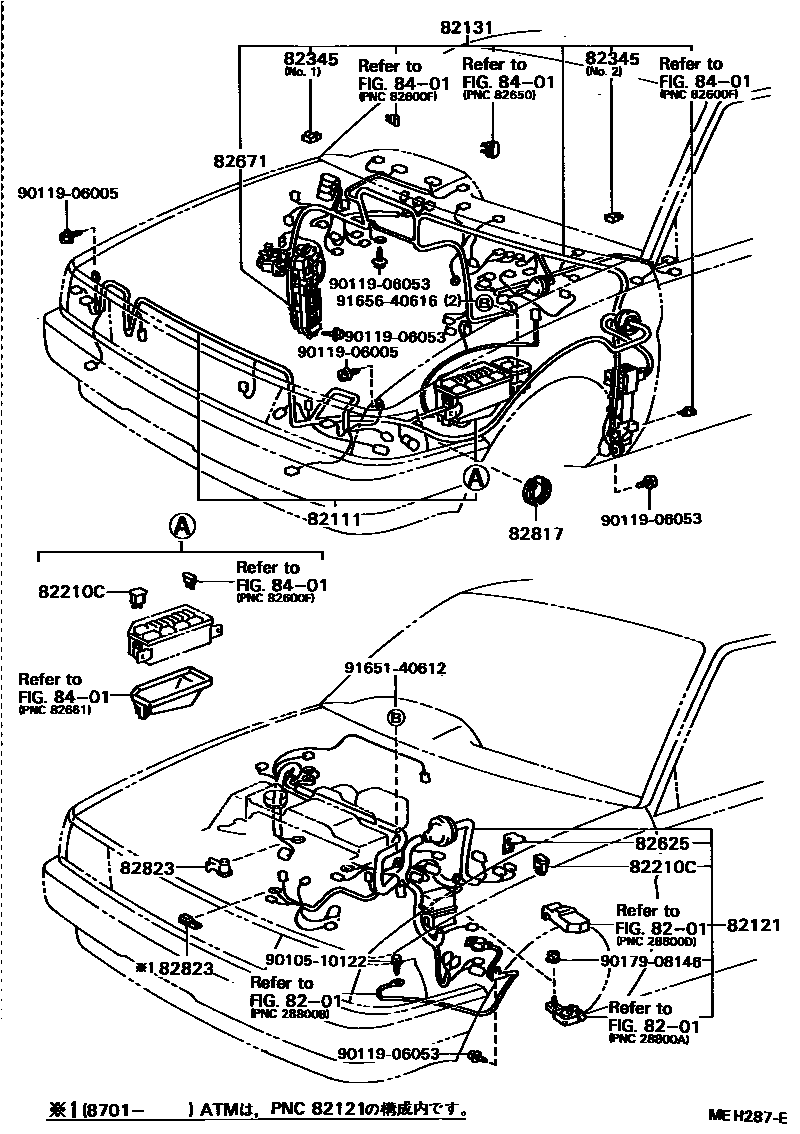

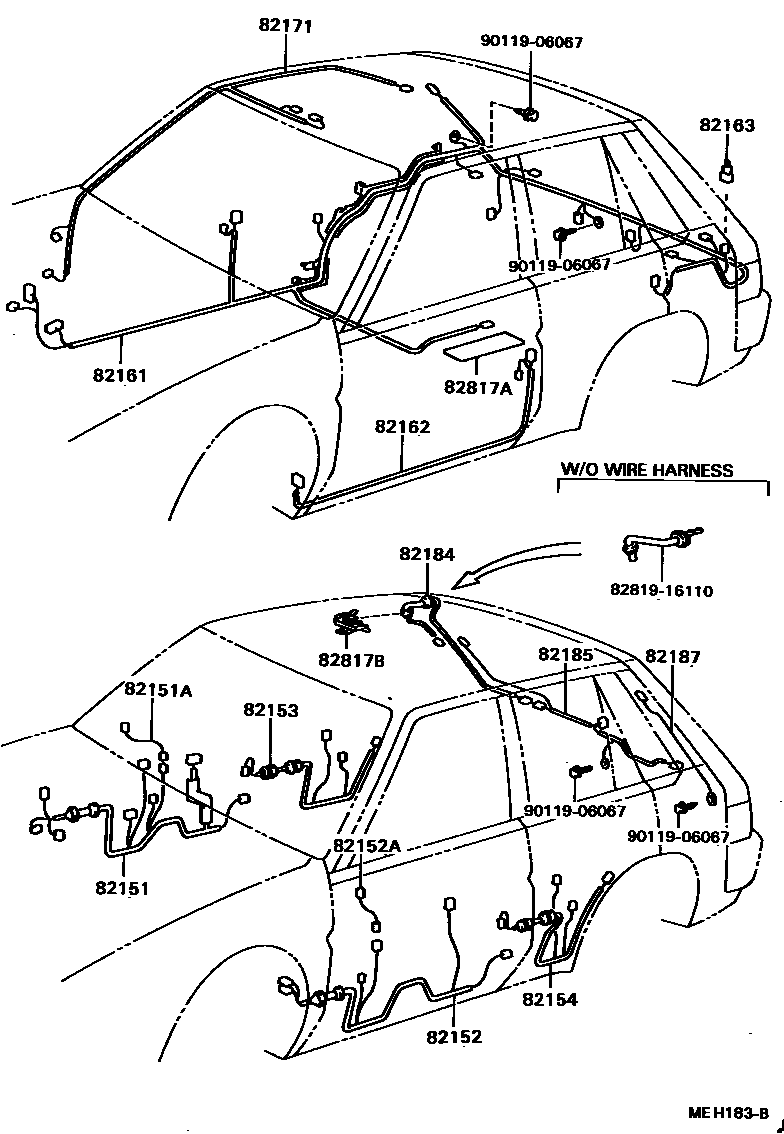

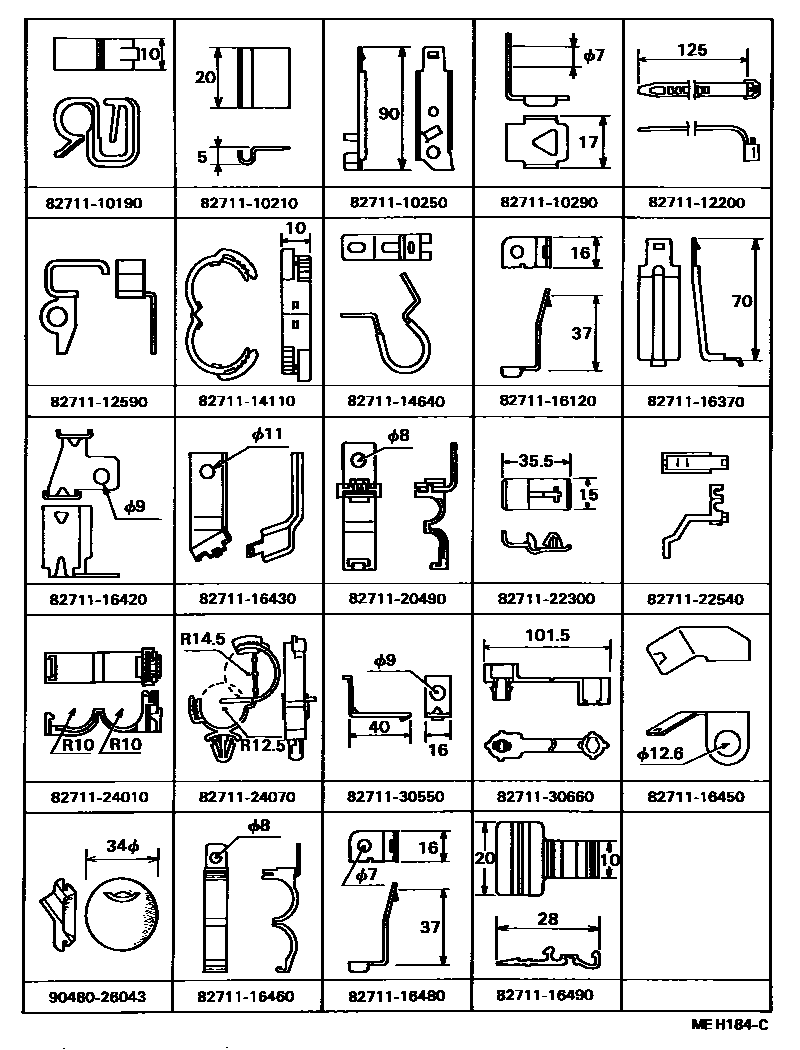

Toyota COROLLA EPC diagram 8202, 线束和卡夹, with 6 images and 27 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 82001 | Connection cable No. 1 | 90980-07242 · 90980-07267 · 90980-07282 |
| 82111 | Engine room main wiring harness | 82111-16420 · 82111-16430 · 82111-16431 · 82111-16440 · 82111-16441 · 82111-16450 · 82111-16590 |
| 82121 | Engine wiring harness | 82121-16200 · 82121-16201 · 82121-16202 · 82121-16210 · 82121-16211 · 82121-16220 · 82121-16221 · 82121-16222 · 82121-16231 · 82121-16232 · 82121-16241 · 82121-16242 · 82121-16250 · 82121-16251 · 82121-16261 |
| 82131 | Front panel wiring harness | 82131-16630 · 82131-16640 · 82131-16650 · 82131-16660 · 82131-16670 · 82131-16680 · 82131-16690 · 82131-16691 · 82131-16692 · 82131-16700 · 82131-16701 · 82131-16702 · 82131-16710 · 82131-16711 · 82131-16712 · 82131-16720 · 82131-16721 · 82131-1G140 · 82131-1G160 |
| 82151 | Right front door wiring harness | 82151-16030 · 82151-16040 · 82151-16050 · 82151-16060 · 82151-16100 · 82151-16110 |
| 82151A | Right front door wiring harness No. 2 | 82151-16070 |
| 82152 | Left front door wiring harness | 82152-16020 · 82152-16030 · 82152-16040 · 82152-16050 · 82152-16080 · 82152-16090 |
| 82152A | Left front door wiring harness No. 2 | 82151-16070 |
| 82153 | Rear door wiring harness No. 1 | 82153-16010 · 82153-16030 |
| 82154 | Rear door wiring harness No. 2 | 82154-16010 |
| 82161 | floor wiring harness | 82161-16120 · 82161-16130 · 82161-16290 · 82161-16300 · 82161-16310 |
| 82162 | Floor wiring harness No. 2 | 82162-16200 |
| 82163 | Floor wiring harness No. 3 | 82163-16010 |
| 82167 | Seat No. 1 wiring harness | 82167-16010 |
| 82171 | Roof No. 1 wiring harness | 82171-16060 · 82171-16070 |
| 82184 | Rear door No. 1 wiring harness | 82184-16120 · 82184-16130 |
| 82185 | Rear door wiring harness No. 2 | 82185-16120 · 82185-16130 · 82185-16140 · 82185-16150 |
| 82187 | Rear window wiring harness No. 2 | 82187-16040 · 82187-16050 |
| 82210C | fuse | 90982-08188 · 90982-08190 · 90982-08203 |
| 82221 | Oil pressure switch wiring harness | 82221-16040 |
| 82345 | diode | 82345-12050 · 82345-20060 · 82345-32020 |
| 82625 | Fuse terminal | 82625-12020 · 82625-12030 |
| 82671 | junction box | 82671-16050 |
| 82817 | No. 1 wire harness protection device | 82817-22280 |
| 82817A | No. 2 wire harness protection device | 82817-16100 |
| 82817B | No. 3 wire harness protection device | 82817-16190 · 82817-16200 |
| 82823 | No. 1 terminal cover | 82823-20030 · 82823-20040 · 82823-20050 |
