Toyota COROLLA Engine Mounting — Figure 1107

Toyota COROLLA EPC diagram 1107, Engine Mounting, with 4 images and 10 PNC and OE references.

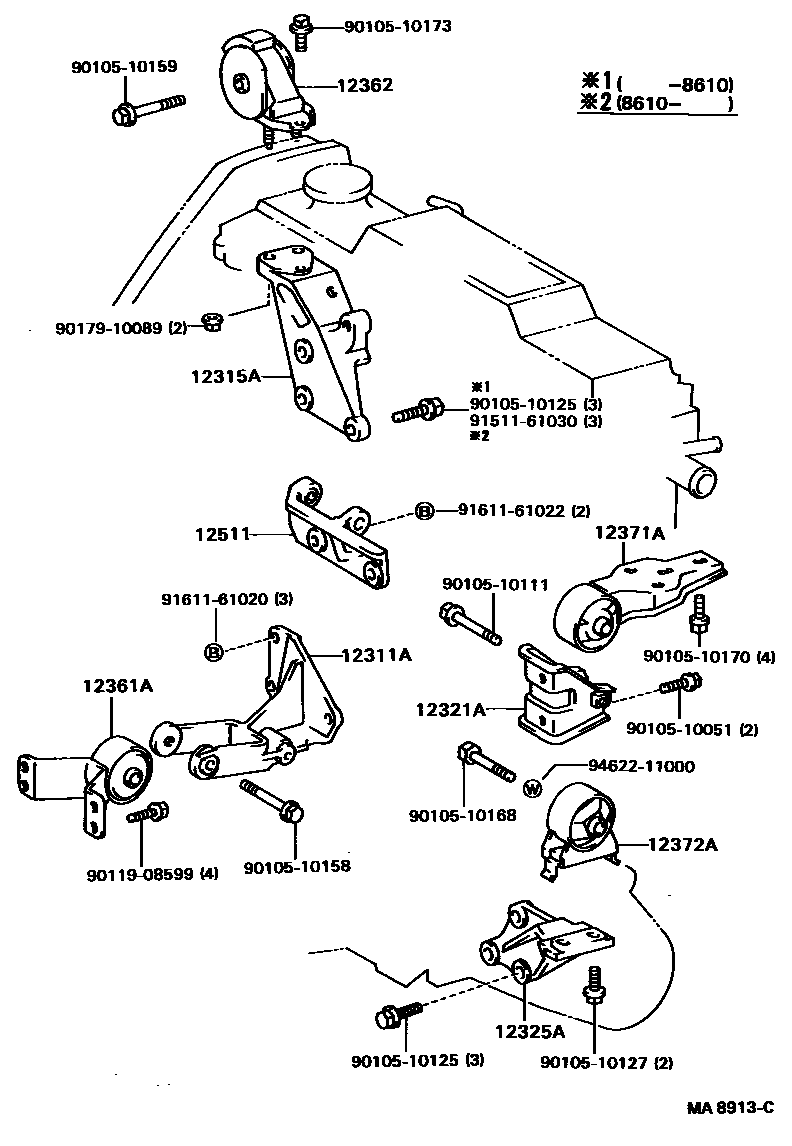

Toyota COROLLA Engine Mounting EPC diagram — MA8913C
Engine Mounting — MA8913C (198605 – 999999)

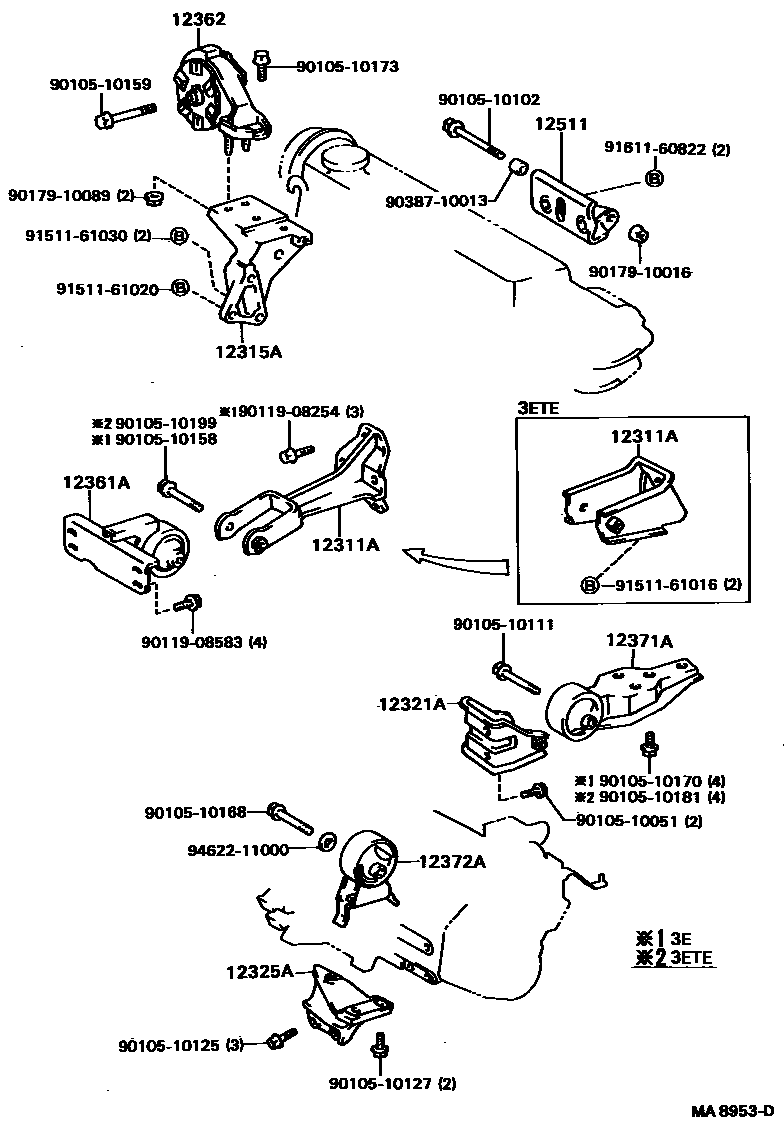

Toyota COROLLA Engine Mounting EPC diagram — MA8953D
Engine Mounting — MA8953D (198605 – 999999)

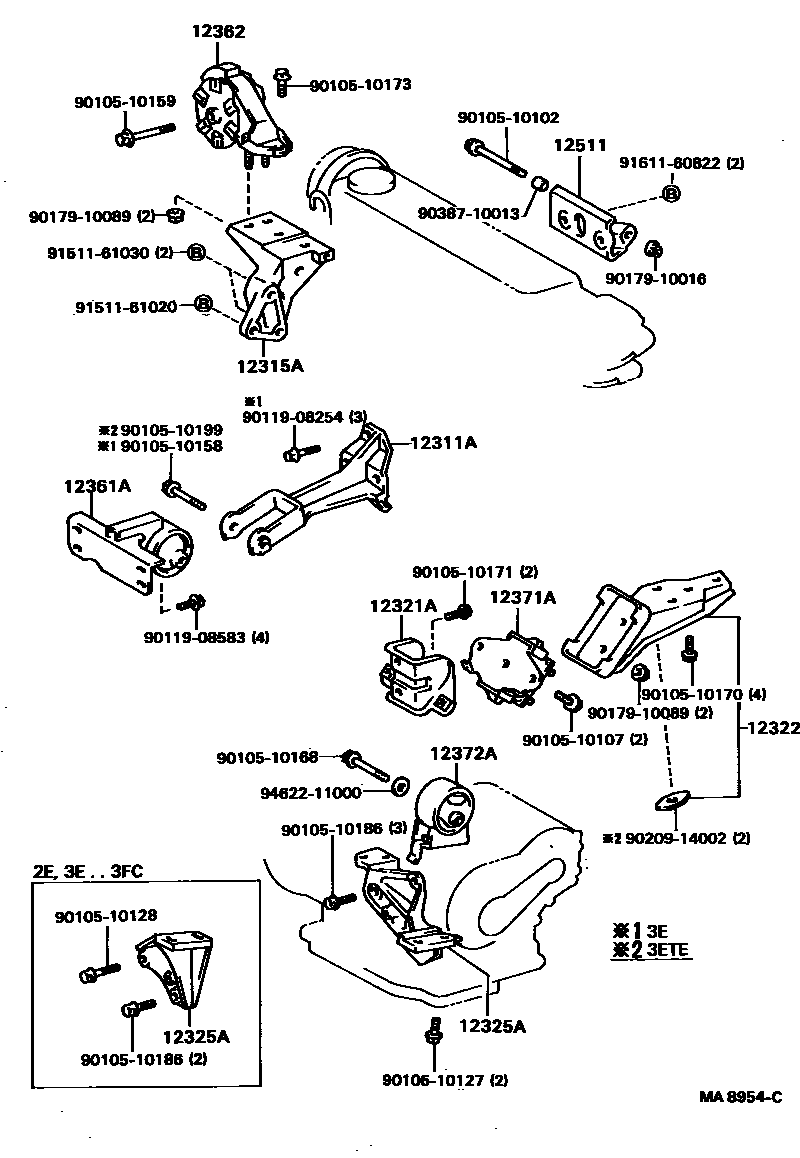

Toyota COROLLA Engine Mounting EPC diagram — MA8954C
Engine Mounting — MA8954C (198605 – 999999)

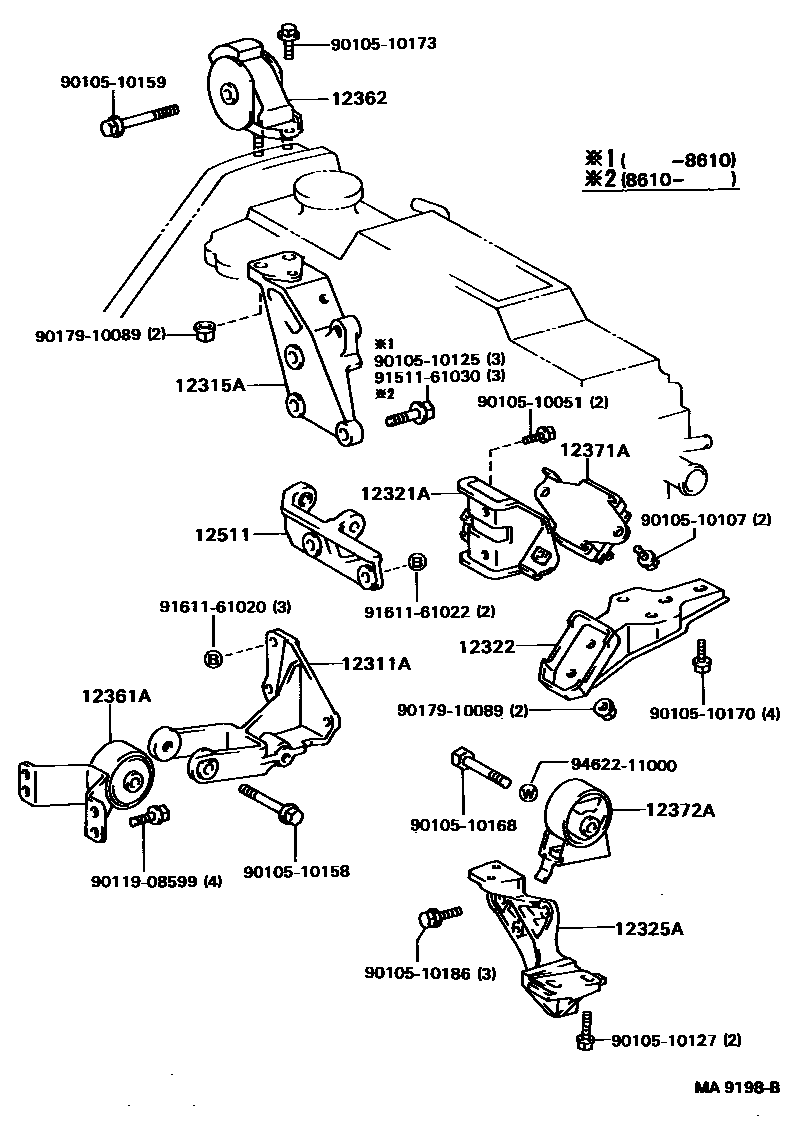

Toyota COROLLA Engine Mounting EPC diagram — MA9198B
Engine Mounting — MA9198B (198609 – 999999)

PNC and OE references

PNCPart nameOE numbers
12311AEngine front mounting bracket (for transverse engine)12311-11030 · 12311-11040 · 12311-55010
12315AEngine right side mounting bracket (for transversely mounted engine)12315-10010 · 12315-55010
12321ARear engine mounting bracket (for transverse engine)12321-11040 · 12321-11050 · 12321-55010
12322Engine No. 2 rear suspension bracket12303-11020 · 12303-11040 · 12303-11041 · 12303-55030 · 12303-55031
12325AEngine left side mounting bracket (for transversely mounted engine)12325-11020 · 12325-11030 · 12325-11040 · 12325-55010
12361AEngine front mounting vibration isolation pad (for transversely mounted engine)12361-11050 · 12361-11070 · 12361-11080 · 12361-11090 · 12361-55010 · 12361-55020
12362Engine right side mounting vibration isolation pad (for transversely mounted engine)12362-11060 · 12362-55010
12371AEngine rear mount vibration isolation pad12371-11140 · 12371-11141 · 12371-11150 · 12371-11160 · 12371-55020
12372AEngine left-side mounting vibration isolation pad (for transversely mounted engines)12372-11070 · 12372-11090 · 12372-11091 · 12372-11100 · 12372-11120 · 12372-55010 · 12372-55011 · 12372-55020
12511No. 1 generator bracket12511-11010 · 12511-55010
