Toyota COROLLA Timing Gear Cover & Rear End Plate — Figure 1106

Toyota COROLLA EPC diagram 1106, Timing Gear Cover & Rear End Plate, with 2 images and 13 PNC and OE references.

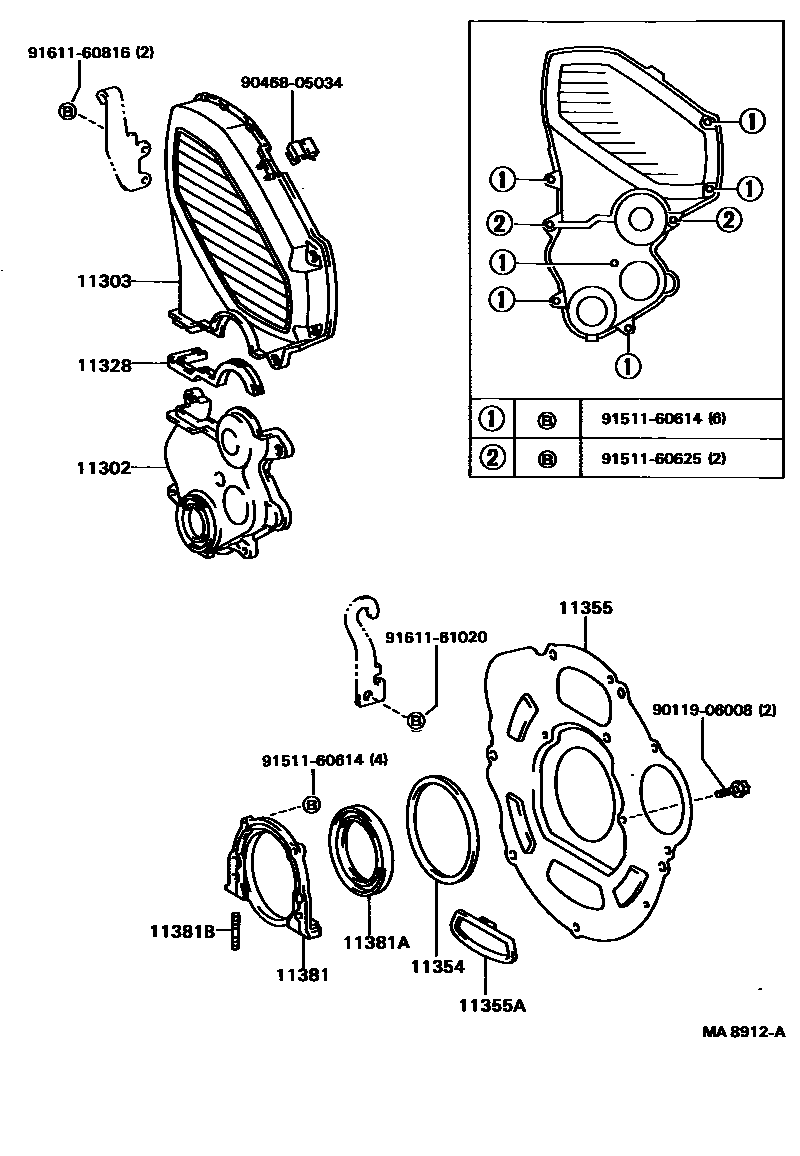

Toyota COROLLA Timing Gear Cover & Rear End Plate EPC diagram — MA8912A
Timing Gear Cover & Rear End Plate — MA8912A (198605 – 999999)

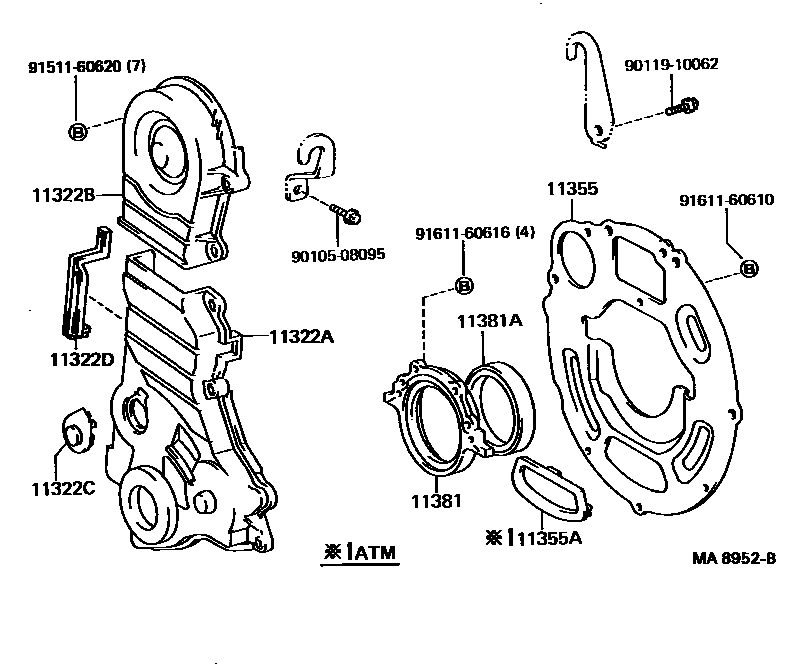

Toyota COROLLA Timing Gear Cover & Rear End Plate EPC diagram — MA8952B
Timing Gear Cover & Rear End Plate — MA8952B (198605 – 999999)

PNC and OE references

PNCPart nameOE numbers
11302TIMING CHAIN OR BELT COVER SUB-ASSY11302-55010 · 11302-55011
11303Crankshaft gear or crankshaft pulley cover sub-assembly11303-55010
11322ANo. 1 timing belt cover11302-11030 · 11302-11031 · 11302-11040 · 11302-11041 · 11302-11042
11322BNo. 2 timing belt cover11303-10022 · 11303-11010
11322CNo. 3 timing belt cover11323-10011
11322DNo. 1 timing belt cover gasket11328-11020 · 11328-11031
11328GASKET, TIMING GEAR OR CHAIN COVER11328-55010
11354Flywheel housing dust seal11354-55010
11355rear end plate11355-10010 · 11355-10011 · 11355-11010 · 11355-11011 · 11355-55010 · 11355-55011 · 11355-55012 · 11355-55020
11355AHole plug (for rear end plate)90950-01358 · 90950-01548
11381RETAINER, ENGINE REAR OIL SEAL11381-10020 · 11381-55010
11381ASEAL, ENGINE REAR OIL90311-75004 · 90311-80005 · 90311-80007
11381BStud bolts (for engine rear oil seal race)90116-06022
