Toyota COROLLA Cylinder Head — Figure 1104

Toyota COROLLA EPC diagram 1104, Cylinder Head, with 3 images and 21 PNC and OE references.

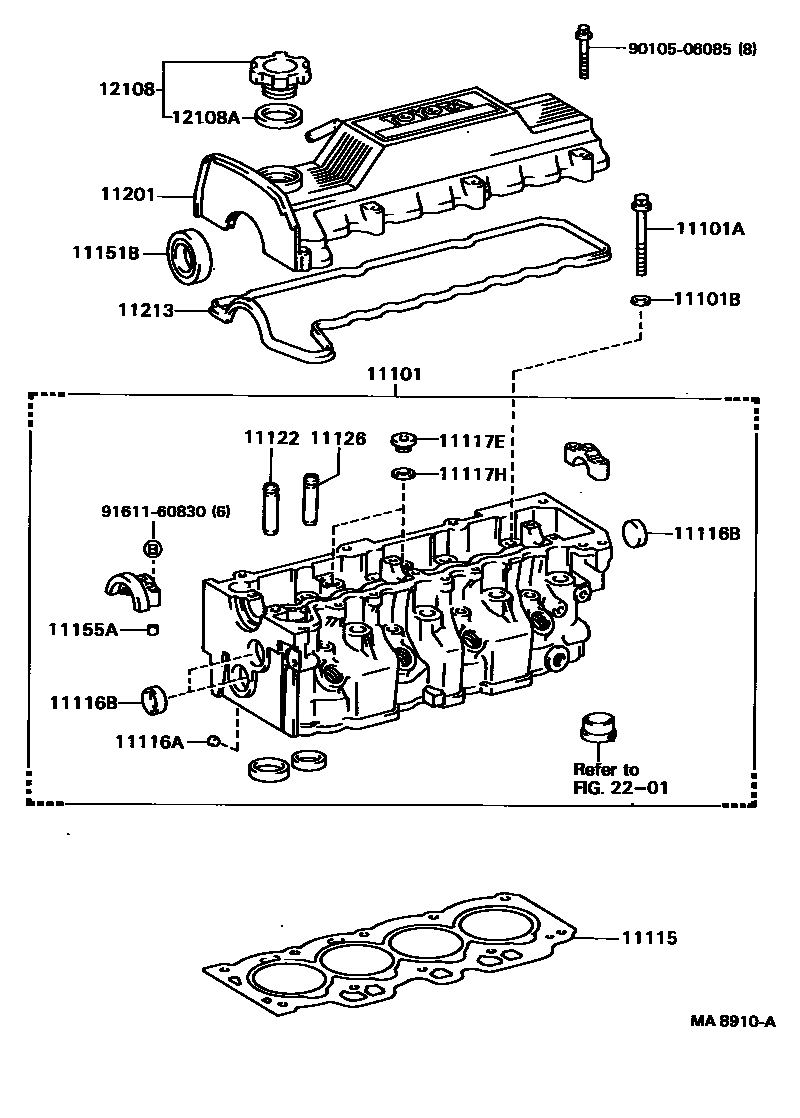

Toyota COROLLA Cylinder Head EPC diagram — MA8910A
Cylinder Head — MA8910A (198605 – 999999)

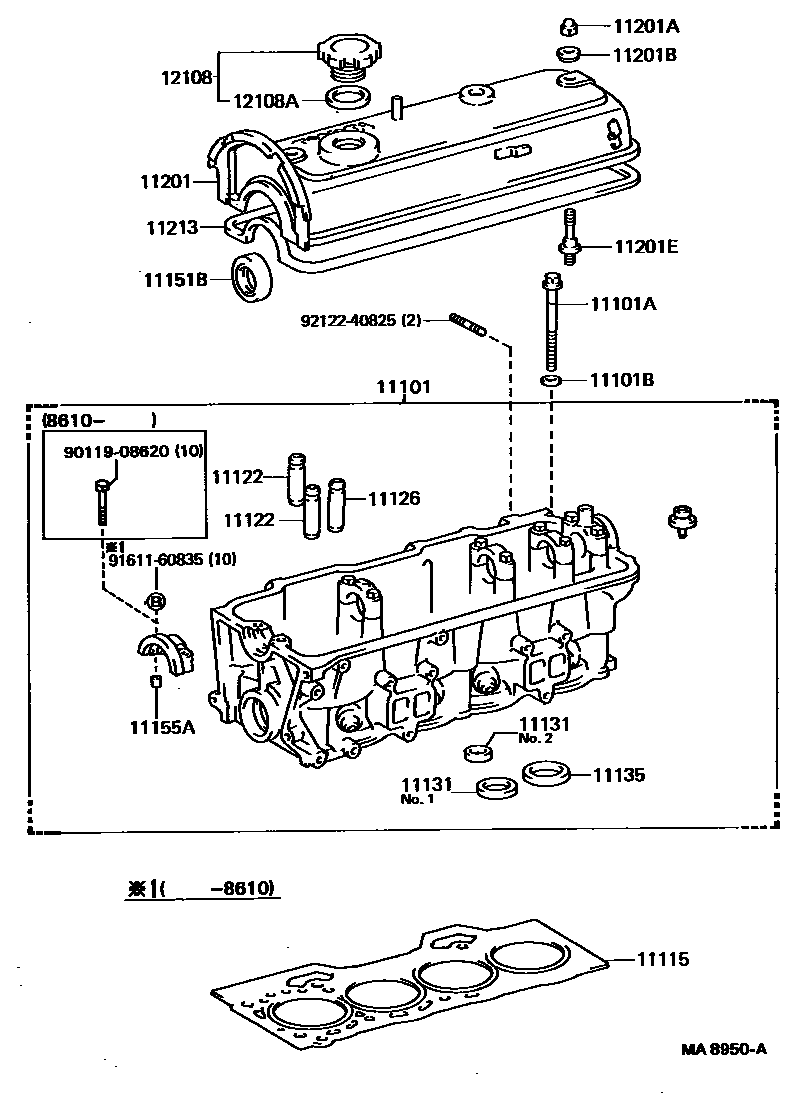

Toyota COROLLA Cylinder Head EPC diagram — MA8950A
Cylinder Head — MA8950A (198605 – 999999)

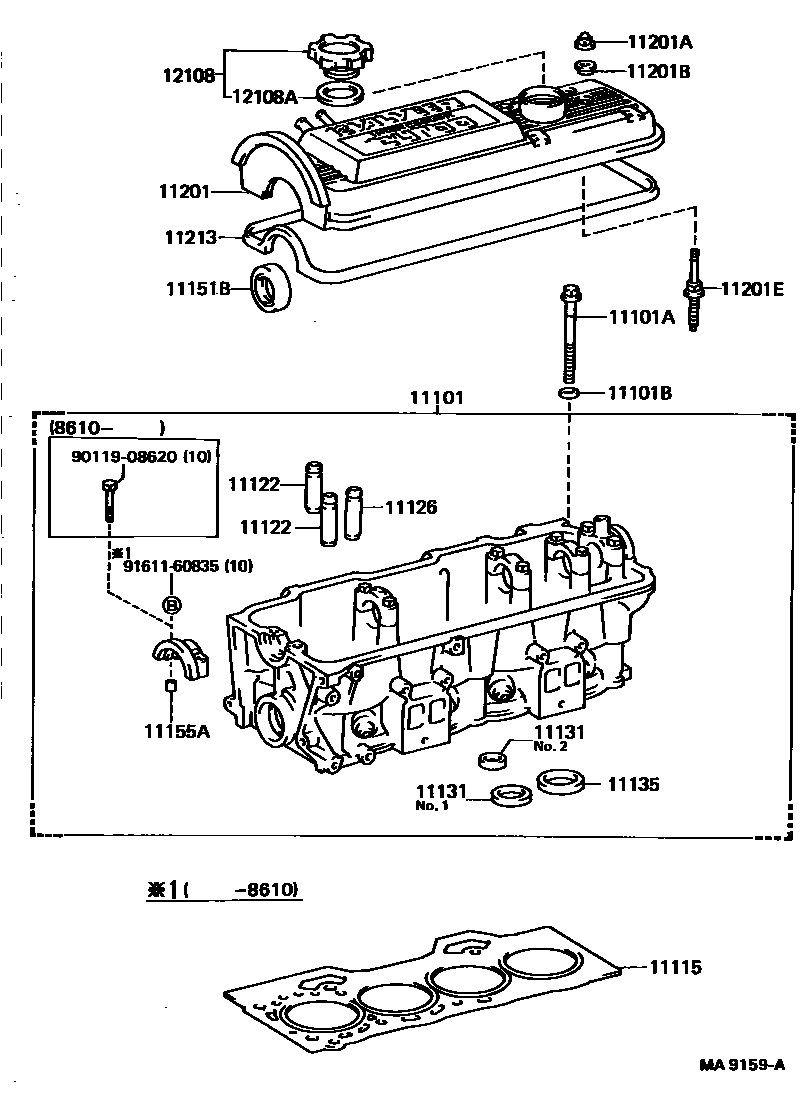

Toyota COROLLA Cylinder Head EPC diagram — MA9159A
Cylinder Head — MA9159A (198609 – 999999)

PNC and OE references

PNCPart nameOE numbers
11101CYLINDER HEAD SUB-ASSY11101-19146 · 11101-19156 · 11101-19185 · 11101-19195 · 11101-55010
11101ABOLT (FOR CYLINDER HEAD)90105-09002 · 90105-11022
11101BFlat Washer (for cylinder head assembly)90201-09015 · 90201-11016
11115GASKET, CYLINDER HEAD11115-11010 · 11115-11030 · 11115-11060
11116ANo. 1 sealing plug90331-08004
11116BNo. 2 sealing plug96411-12800
11117EPLUG, STRAIGHT SCREW W/HEAD, NO.190341-18023
11117HGasket (for coolant hole)90430-18007
11122BUSH, INTAKE VALVE GUIDE11122-10040 · 11122-16020 · 11123-10040 · 11123-16020
11126BUSH, EXHAUST VALVE GUIDE11122-10040 · 11122-16020 · 11123-10040 · 11123-16020
11131intake valve seat11131-10020 · 11131-11010 · 11132-10020 · 11132-11010 · 11137-10010 · 11137-11020 · 11138-10010 · 11138-11020
11135Exhaust valve seat11135-10020 · 11135-11010 · 11136-10020 · 11136-11010
11151BOIL SEAL (FOR CAMSHAFT SETTING)90311-35017 · 90311-38025
11155APIN, RING W/HEAD90253-11021
11201CYLINDER HEAD COVER SUB-ASSY11201-10010 · 11201-11010 · 11201-55010
11201ACap nut (for cylinder head cover)90176-06012 · 90176-08007
11201BGasket (for cylinder head cover)90210-06008 · 90210-09001
11201EStuds (for cylinder head cover assembly)90109-08139 · 90116-08190
11213GASKET, CYLINDER HEAD COVER11213-10010 · 11213-11020 · 11213-55010
12108OIL FILLER CAP SUB-ASSY12180-11020 · 12180-13030 · 12180-55010 · 12180-61010
12108AGASKET (FOR OIL FILLER CAP)12195-71020 · 90430-37004 · 90430-37140
