Toyota COROLLA 仪表 — Figure 8301

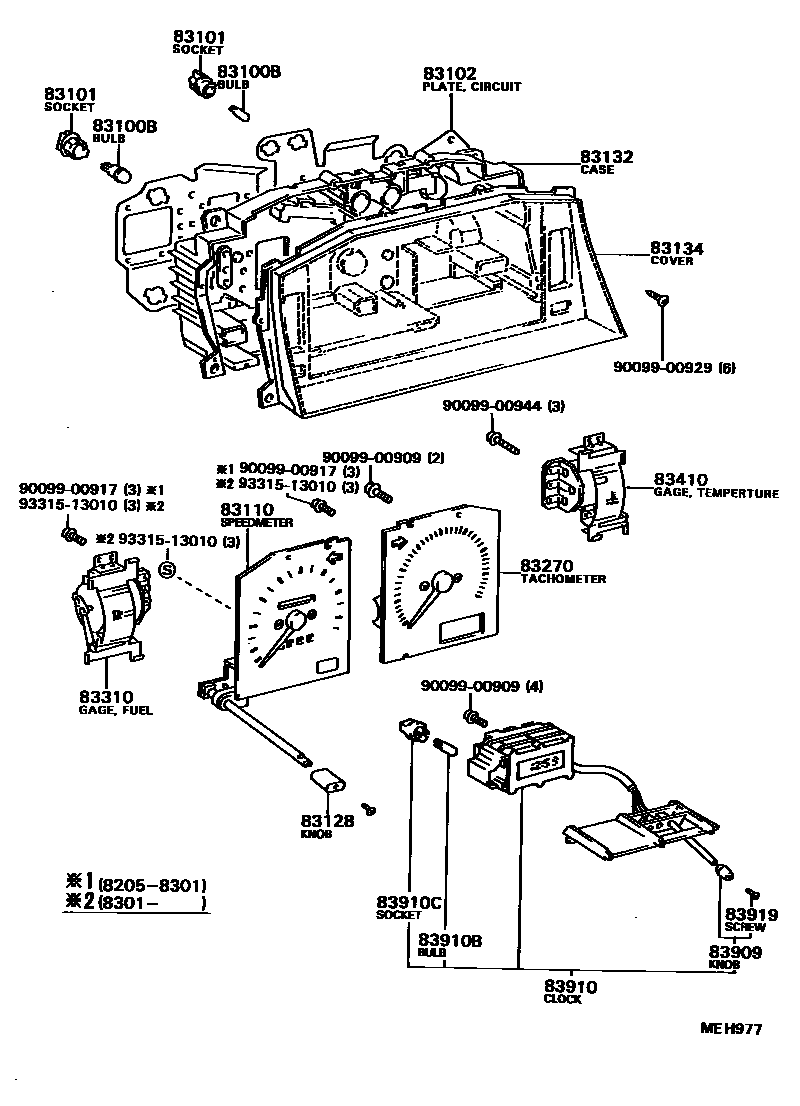

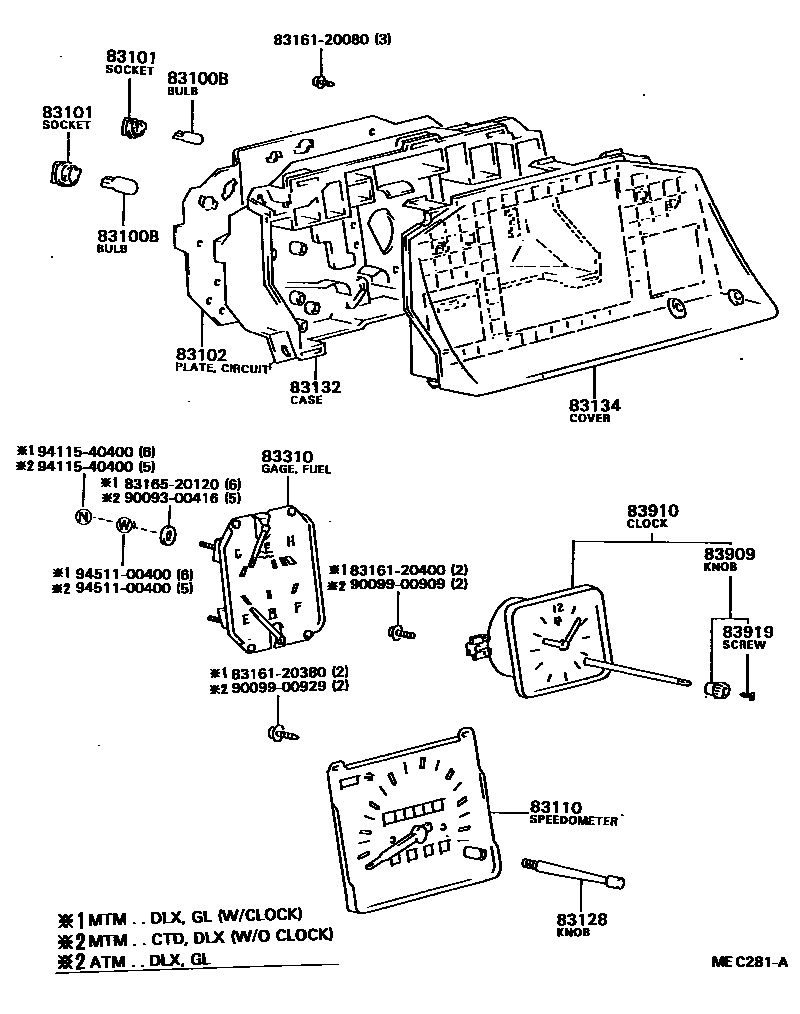

Toyota COROLLA EPC diagram 8301, 仪表, with 3 images and 16 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 83100B | Combination instrument bulb No. 1 | 83109-14030 · 83109-28010 · 90981-11018 · 99132-12034 |
| 83101 | Combined instrument lamp holder sub-assembly | 83101-14030 · 83101-14040 · 83101-20040 |
| 83102 | Combination instrument No. 1 circuit board sub-assembly | 83247-16320 · 83247-16360 · 83247-16550 · 83247-16570 · 83247-16670 · 83247-16690 · 83247-16710 · 83247-1G370 |
| 83110 | Speedometer assembly | 83110-16300 · 83110-16310 · 83110-16320 · 83110-16330 · 83110-16500 · 83110-16520 · 83110-16631 · 83110-16640 · 83110-16680 |
| 83128 | trip odometer handle | 83128-16080 · 83128-16090 · 83128-16110 · 83128-20710 |
| 83132 | Instrument cluster housing | 83132-16120 · 83132-16470 · 83132-16550 · 83132-16690 |
| 83134 | Combination instrument cover No. 1 | 83133-16450 · 83133-16510 · 83133-16530 · 83133-16650 · 83133-16690 · 83133-16710 · 83133-16810 · 83134-16100 · 83134-16180 |
| 83270 | Engine tachometer assembly | 83242-16130 · 83242-16190 · 83242-16330 · 83242-16350 |
| 83310 | Fuel gauge assembly | 83243-16080 · 83243-16350 · 83243-16390 · 83243-16430 · 83243-16490 |
| 83410 | Water temperature meter assembly | 83244-16270 · 83244-16410 · 83244-16470 |

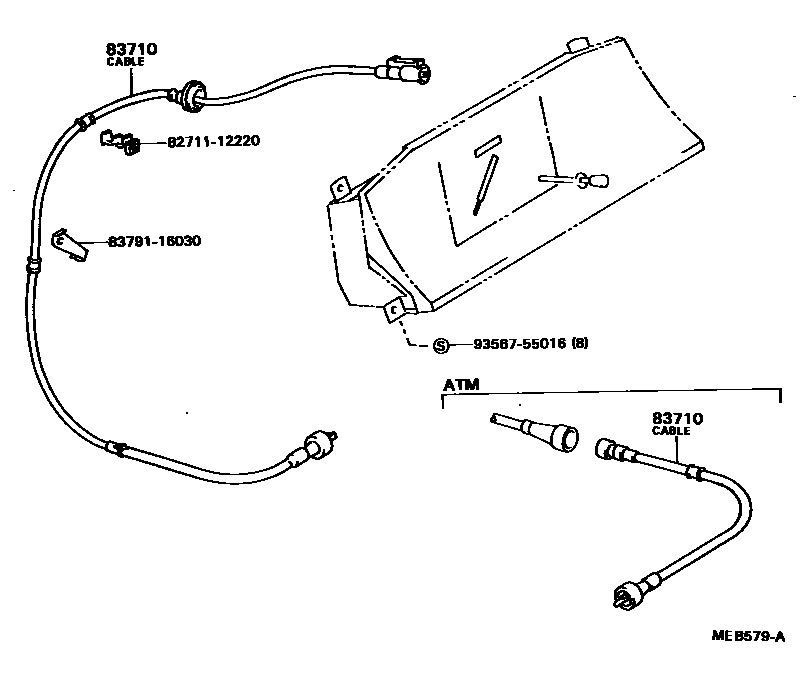

| 83710 | No. 1 speedometer transmission cable assembly | 83710-16060 · 83710-16070 · 83710-16100 |
| 83909 | clock button | 83909-14012 · 83909-16050 |
| 83910 | clock assembly | 83910-16060 · 83910-16100 · 83910-16101 · 83910-16110 · 83910-16111 |
| 83910B | clock indicator light bulb | 84999-50030 |
| 83910C | Clock lamp holder sub-assembly | 84999-50110 |
| 83919 | clock screw | 83919-12230 · 83919-14012 |
