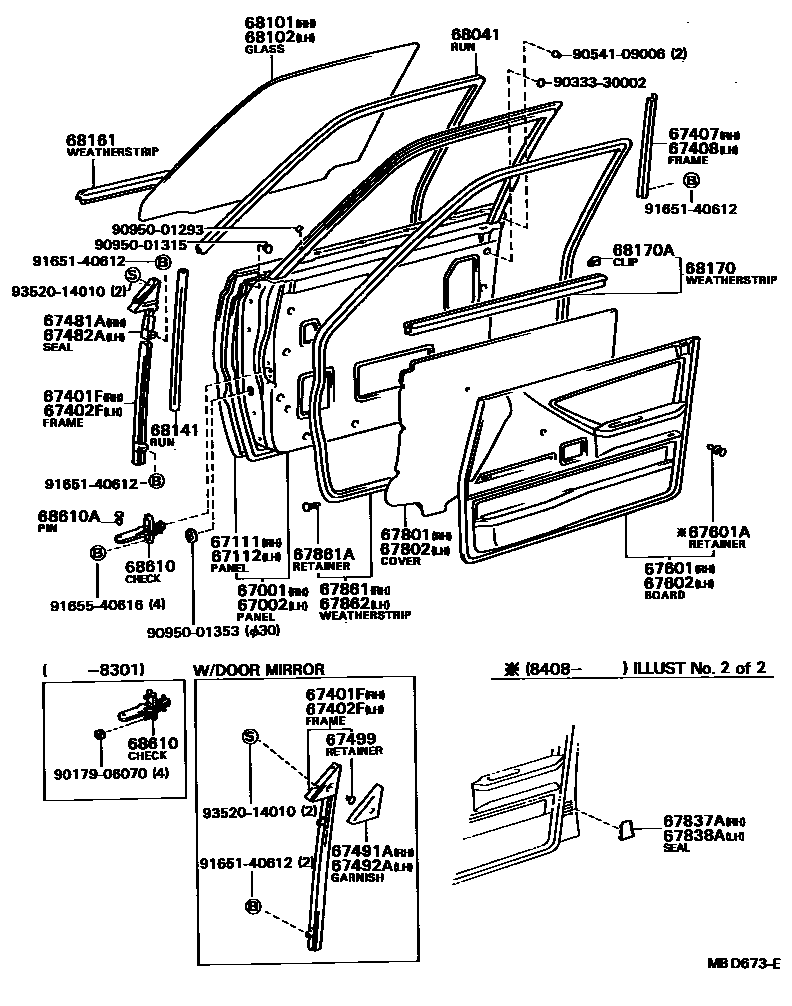

Toyota COROLLA 前门板和前门玻璃 — Figure 6701
Toyota COROLLA EPC diagram 6701, 前门板和前门玻璃, with 2 images and 30 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 67001 | Right front door panel sub-assembly | 67001-16130 · 67001-16131 · 67001-16160 · 67001-16161 · 67001-16220 · 67001-16221 · 67001-16240 · 67001-16241 |
| 67002 | Left front door panel sub-assembly | 67002-16090 · 67002-16091 · 67002-16120 · 67002-16121 · 67002-16180 · 67002-16181 · 67002-16200 · 67002-16201 |
| 67111 | Outer right front door panel | 67111-16090 · 67111-16100 · 67111-16110 · 67111-16120 |
| 67112 | Outer left front door panel | 67112-16070 · 67112-16080 · 67112-16090 · 67112-16100 |
| 67401F | Right front door front lower door frame sub-assembly | 67401-16020 · 67401-16030 · 67401-16040 · 67401-16050 · 67401-16070 · 67401-16090 |
| 67402F | Left front door front lower door frame sub-assembly | 67402-16020 · 67402-16030 · 67402-16040 · 67402-16050 · 67402-16070 · 67402-16090 |
| 67407 | Right front door rear lower door frame sub-assembly | 67403-16020 · 67403-16030 |
| 67408 | Left front door rear lower door frame sub-assembly | 67404-16020 · 67404-16030 |
| 67481A | Right front door front lower door frame seal | 67481-16030 · 67481-16070 |
| 67482A | Left front door front lower door frame seal | 67482-16030 · 67482-16040 |
| 67491A | Right front door lower door frame bracket decorative strip | 67491-16010 · 67491-16020 · 67491-16030 · 67491-16040 |
| 67492A | Left front door lower door frame bracket decorative strip | 67492-16010 · 67492-16020 · 67492-16030 · 67492-16040 |
| 67499 | Front door lower door frame bracket trim strip fixing | 67499-30010 |

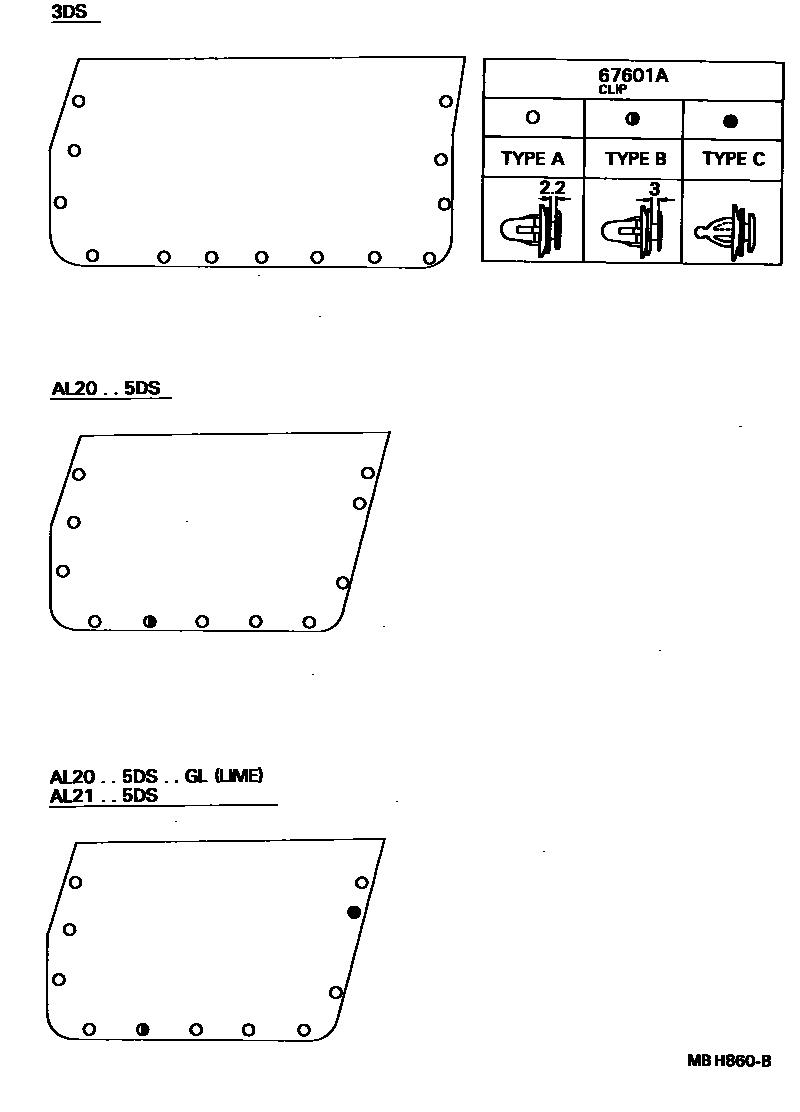

| 67601A | Fixings (for front door trim) | 67771-12020 · 67771-16020 · 67771-23010 · 67771-30060 |
| 67801 | Right front door No. 1 hole cover sub-assembly | 67831-16060 · 67831-16080 · 67831-16090 |
| 67802 | Left front door No. 1 hole cover sub-assembly | 67831-16090 · 67832-16060 · 67832-16080 |
| 67837A | Right front door ventilator seal | 67837-16010 |
| 67838A | Left front door ventilator seal | 67838-16010 |
| 67861 | Right front door seal | 67861-16090 · 67861-16100 · 67861-16150 · 67861-16160 · 67861-16170 · 67861-16180 |
| 67861A | Fixing piece (for front door sealing strip) | 67868-30040 |
| 67862 | Left front door seal | 67862-16090 · 67862-16100 · 67862-16150 · 67862-16160 · 67862-16170 · 67862-16180 |
| 68041 | Front door glass lift channel sub-assembly | 68141-16030 · 68141-16040 · 68141-16050 · 68141-16060 · 68141-16070 · 68141-16120 · 68141-16130 · 68141-16140 |
| 68101 | Right front door glass sub-assembly | 68111-16050 · 68111-16060 · 68111-16070 · 68111-16080 · 68111-16090 · 68111-16100 · 68111-16110 · 68111-16120 |
| 68102 | Left front door glass sub-assembly | 68112-16050 · 68112-16060 · 68112-16070 · 68112-16080 · 68112-16090 · 68112-16100 · 68112-16110 · 68112-16120 |
| 68141 | Front door glass lift chute | 68143-16020 · 68143-16030 |
| 68161 | Front door glass outer seal strip | 68160-16030 · 68160-16040 · 68160-16050 · 68160-16060 · 68210-16020 · 68210-16030 · 68210-16040 · 68210-16050 |
| 68170 | Front door glass inner sealing strip assembly | 68170-16010 · 68170-16050 · 68170-16060 · 68170-16070 · 68220-16030 · 68220-16040 · 68220-16050 · 68220-16060 |
| 68170A | Catch (for front door glass inner sealing strip assembly) | 68211-10030 |
| 68610 | Front door opening limiter assembly | 68610-16030 |
| 68610A | Pin (for front door opening limiter) | 68617-12010 · 68617-22010 · 68617-90A00 |
