Toyota COROLLA Floor stringers — Figure 5305

Toyota COROLLA EPC diagram 5305, Floor stringers, with 1 images and 16 PNC and OE references.

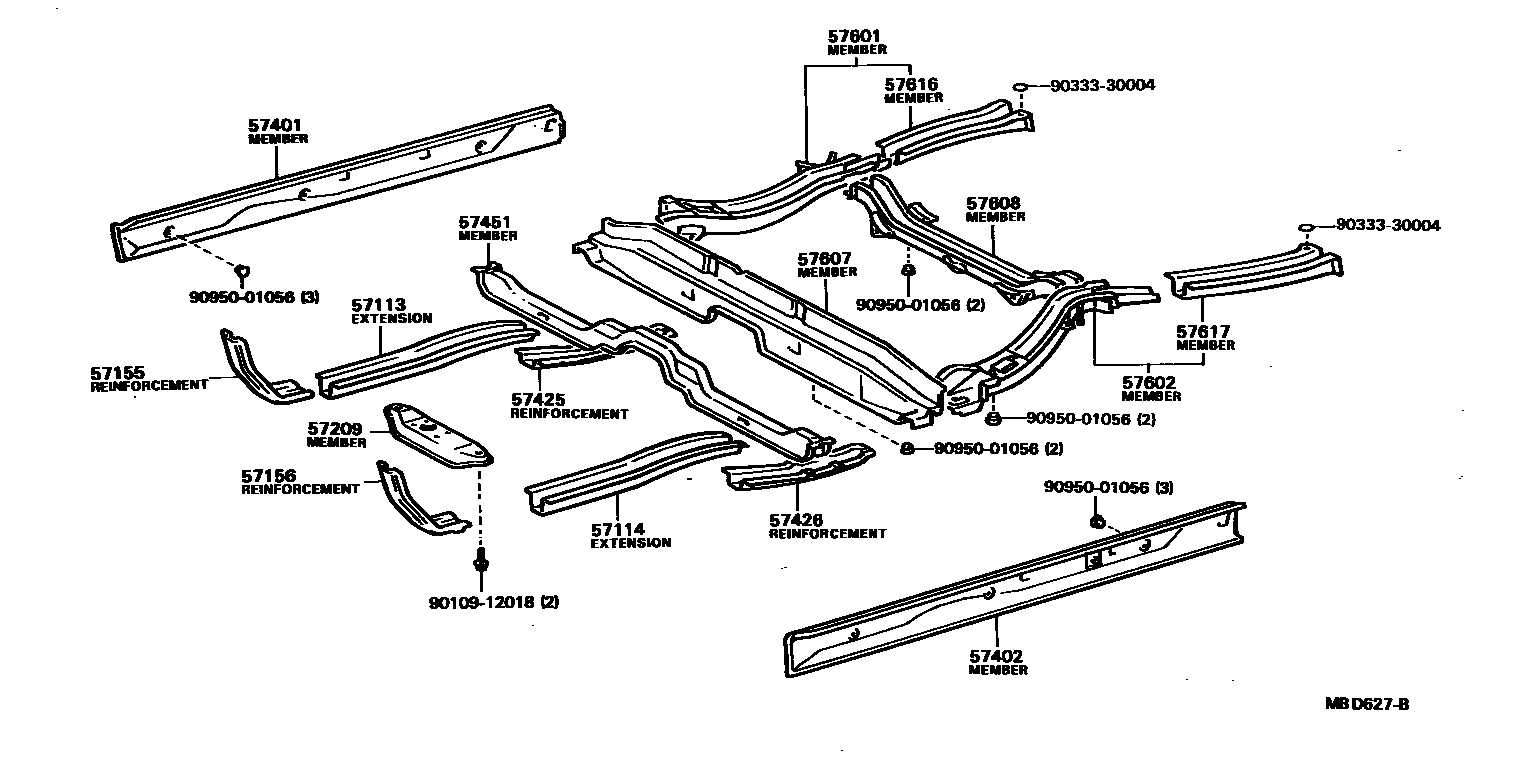

Toyota COROLLA Floor stringers EPC diagram — MBD627B
Floor stringers — MBD627B (198205 – 999999)

PNC and OE references

PNCPart nameOE numbers
57113Right front longitudinal beam extension57113-16030
57114Left front longitudinal beam extension57114-16030
57155No. 3 right front longitudinal beam reinforcement57155-16010
57156No. 3 left front longitudinal beam reinforcement57156-16030
57209Engine rear support beam sub-assembly57209-16040 · 57209-16060 · 57209-16080
57401Main floor right longitudinal beam sub-assembly57401-16120
57402Main floor left longitudinal beam sub-assembly57402-16120
57425Front floor No. 2 right reinforcement57425-16020
57426Front floor No. 2 left reinforcement57426-16020
57451front floor cross member57408-16020
57601Rear floor right longitudinal beam sub-assembly57601-16040
57602Rear floor left longitudinal beam sub-assembly57602-16040
57607Rear floor No. 1 cross member sub-assembly57605-16010
57608Rear floor No. 2 cross member sub-assembly57606-16040
57616Rear floor right rear longitudinal member57615-16900
57617Rear floor left rear longitudinal member57616-16900
