Toyota COROLLA Steering Wheel — Figure 4504

Toyota COROLLA EPC diagram 4504, Steering Wheel, with 4 images and 11 PNC and OE references.

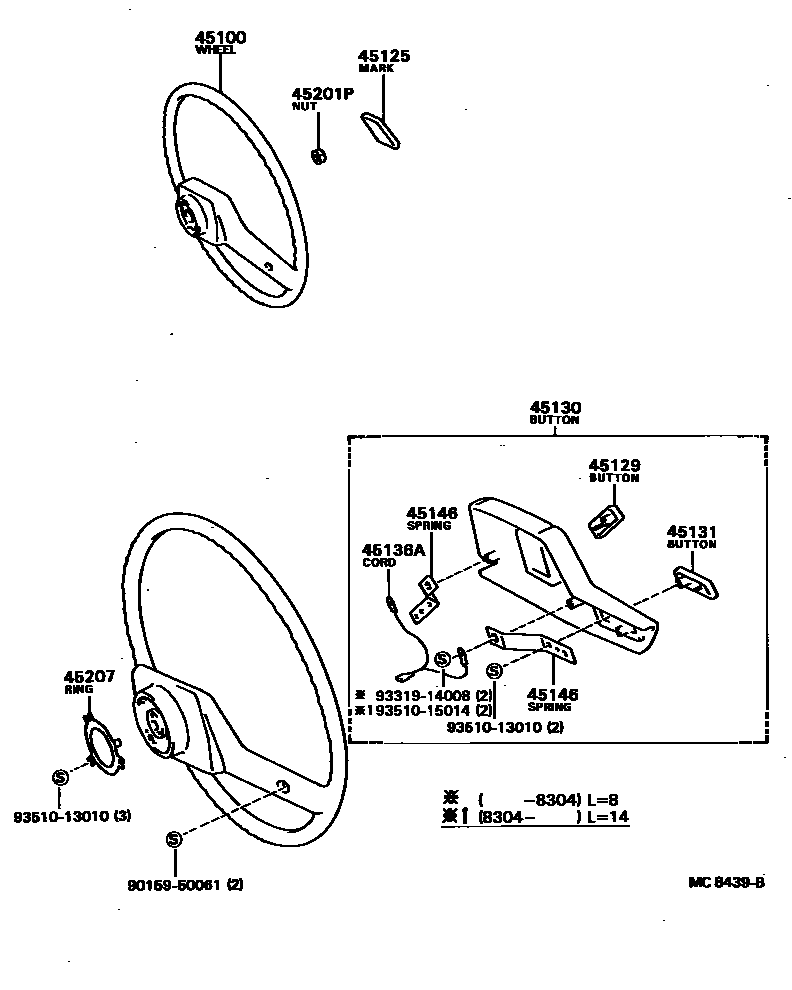

Toyota COROLLA Steering Wheel EPC diagram — MC8439B
Steering Wheel — MC8439B (198205 – 198408)

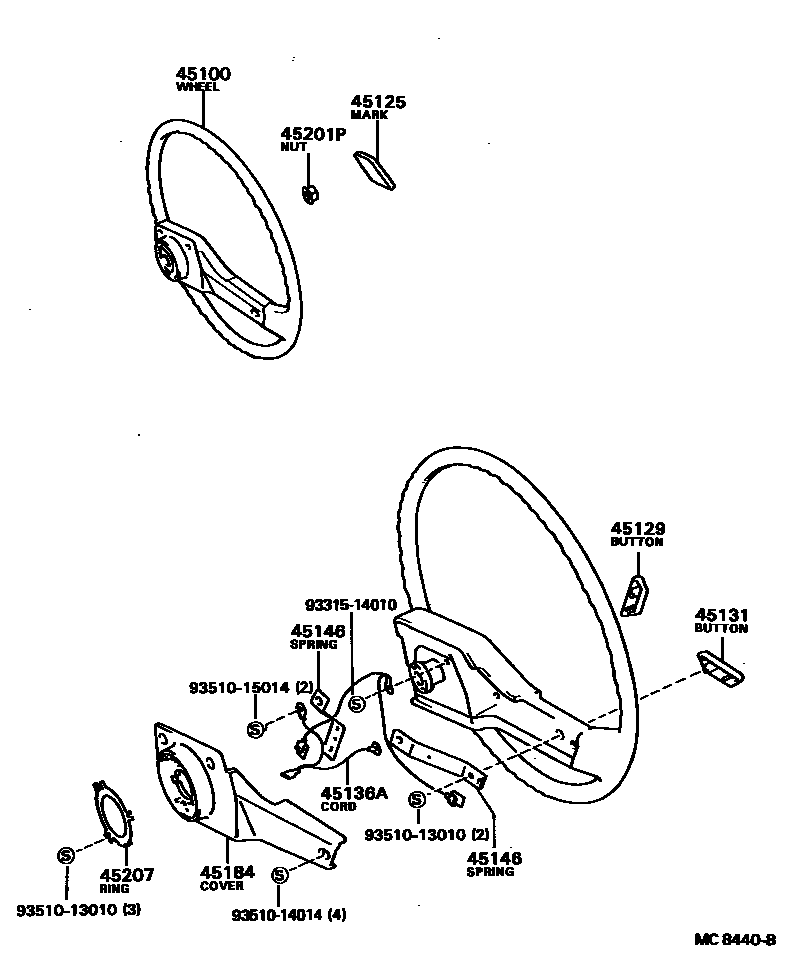

Toyota COROLLA Steering Wheel EPC diagram — MC8440B
Steering Wheel — MC8440B (198205 – 198408)

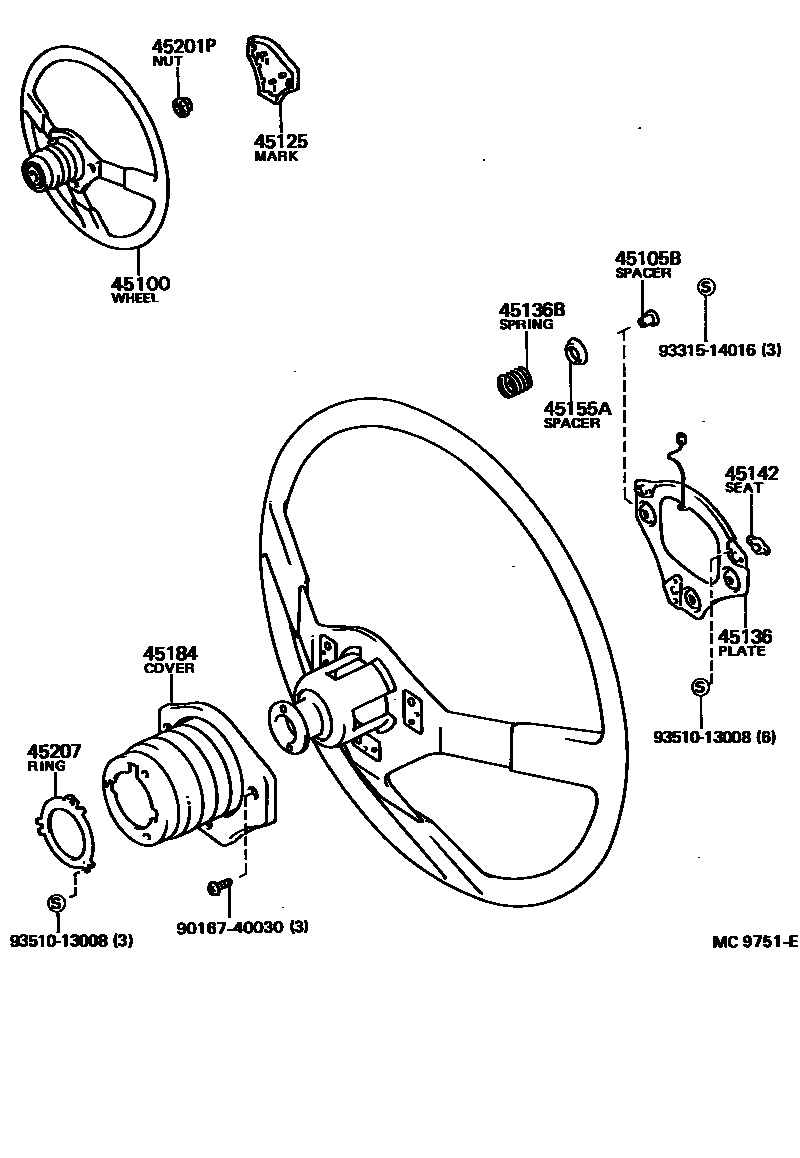

Toyota COROLLA Steering Wheel EPC diagram — MC9751E
Steering Wheel — MC9751E (198408 – 999999)

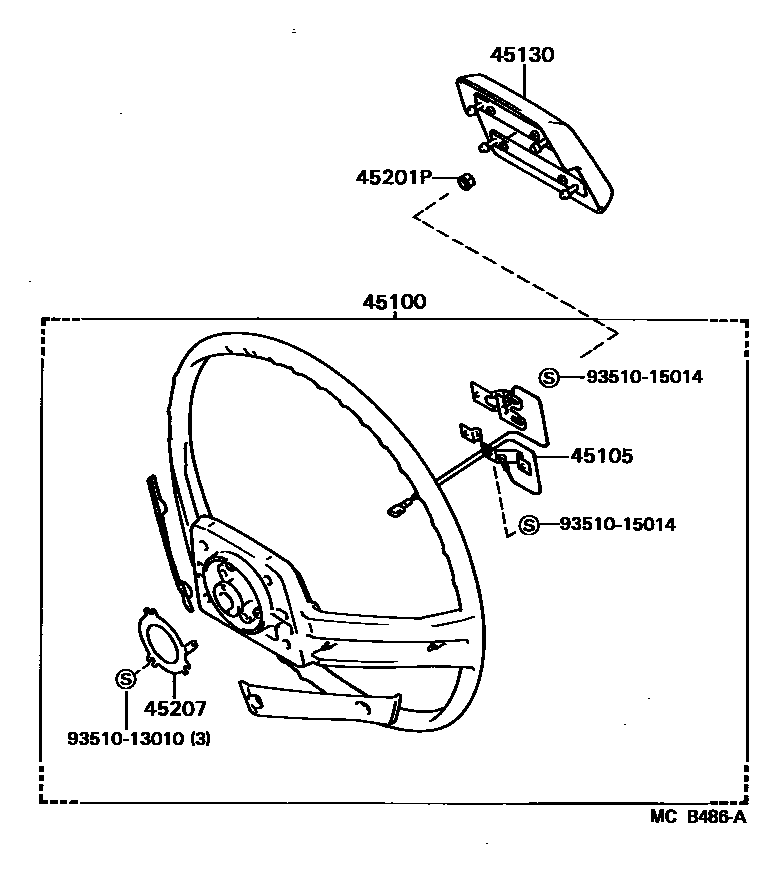

Toyota COROLLA Steering Wheel EPC diagram — MCB486A
Steering Wheel — MCB486A (198408 – 999999)

PNC and OE references

PNCPart nameOE numbers
45105No. 1 horn button contact piece sub-assembly45105-10010
45105BSpacer (for horn button contact piece)90561-04010
45125Steering wheel trim cover markings45125-16130 · 45125-16240
45136horn button contact piece45136-12120
45136AWire (for speaker contact ring)90945-02058 · 90945-02060
45136BCompression spring (for horn button contact piece)90501-10083
45142No. 1 horn button contact seat45142-12050
45146Horn button contact spring45146-12100 · 45146-16020 · 45146-16030
45155ASpeaker contact spacer45155-12030
45201PSteering wheel fixing nut90179-12086
45207Speaker contact ring45176-14050 · 45176-20030 · 45176-30070
