Toyota COROLLA 3号制动器、一档和倒档制动器(ATM) — Figure 3509

Toyota COROLLA EPC diagram 3509, 3号制动器、一档和倒档制动器(ATM), with 1 images and 12 PNC and OE references.

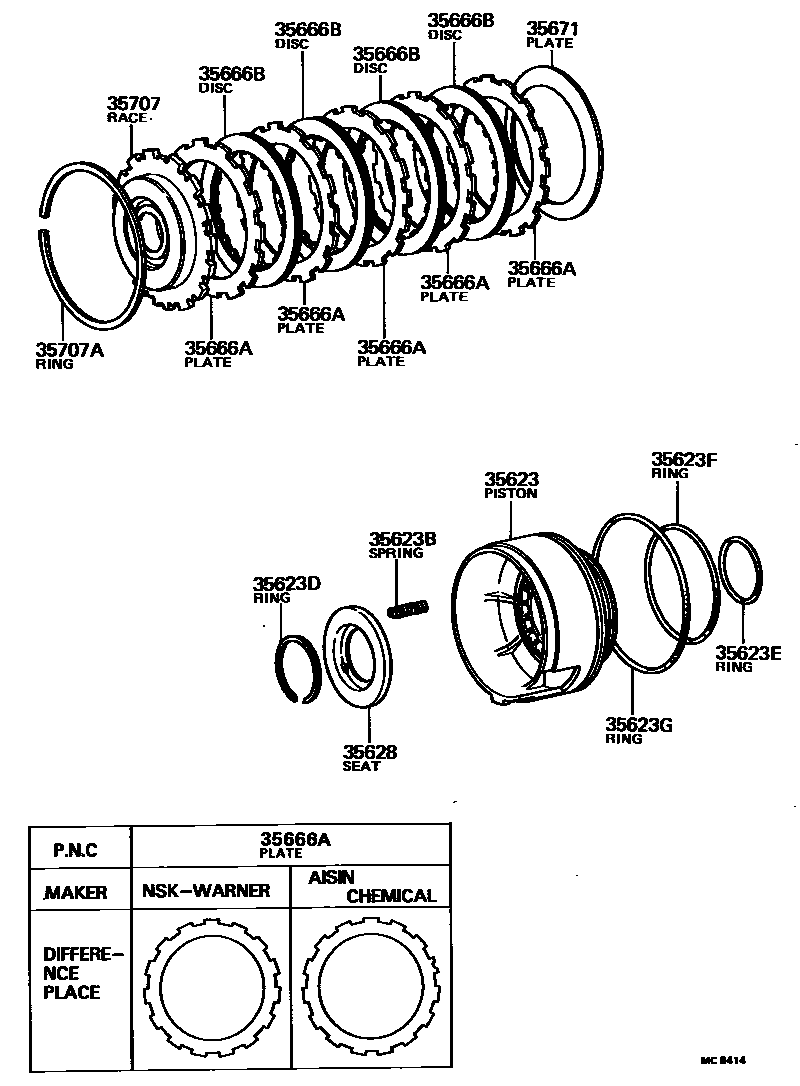

Toyota COROLLA 3号制动器、一档和倒档制动器(ATM) EPC diagram — MC8414
3号制动器、一档和倒档制动器(ATM) — MC8414 (198205 – 999999)

PNC and OE references

PNCPart nameOE numbers
35623No. 3 brake piston35623-16010
35623BSpring (for brake piston return)90501-09016
35623DShaft snap ring (for brake)90520-45001
35623ENo. 1 O-ring (for brake piston)90301-49001
35623FNo. 2 O-ring (for brake piston)90301-86001
35623GNo. 3 O-ring (for brake piston)90301-99192
35628Brake piston return spring seat35628-16010
35666AClutch disc (for brakes)35634-22050 · 35634-22080
35666BClutch disc (for brakes)35633-22050 · 35633-30030
35671brake cushion35671-16010
35707One-way clutch inner race sub-assembly35707-30010 · 35707-30020
35707AHole snap ring (for one-way clutch inner race)90521-99140
