Toyota COROLLA 离合器踏板和挠性软管 — Figure 3102

Toyota COROLLA EPC diagram 3102, 离合器踏板和挠性软管, with 1 images and 10 PNC and OE references.

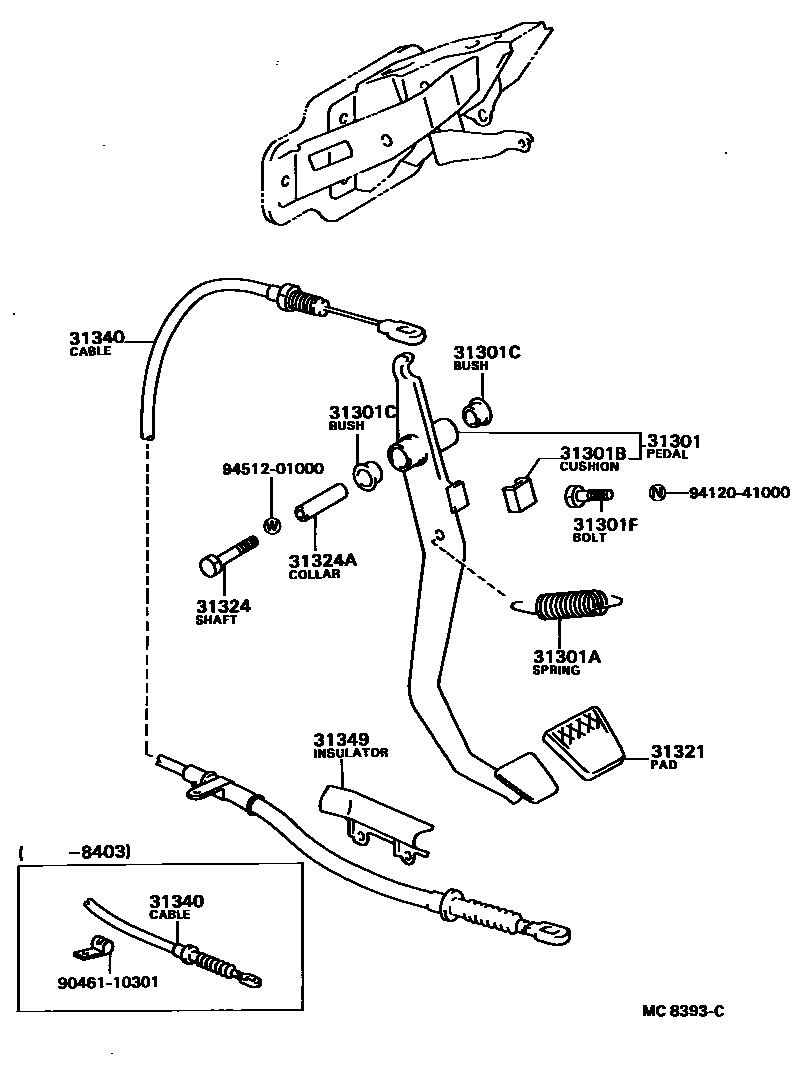

Toyota COROLLA 离合器踏板和挠性软管 EPC diagram — MC8393C
离合器踏板和挠性软管 — MC8393C (198205 – 999999)

PNC and OE references

PNCPart nameOE numbers
31301Clutch pedal sub-assembly31301-16040 · 31301-16041
31301ASpring (for clutch pedal)90506-14040 · 90507-15001
31301BCushion pad No. 1 (for clutch pedal)47131-10020
31301CBushing (for clutch pedal)90386-13192
31301FBolt (for clutch pedal stop)90101-10085
31321clutch pedal pad31321-12030
31324clutch pedal shaft90101-10039
31324Aclutch pedal collar90387-10021
31340Clutch release cable assembly31340-16100 · 31340-16101
31349Clutch cable insulation pad31349-16020 · 31349-16030
