Toyota COROLLA carburetor assembly — Figure 2102

Toyota COROLLA EPC diagram 2102, carburetor assembly, with 4 images and 9 PNC and OE references.

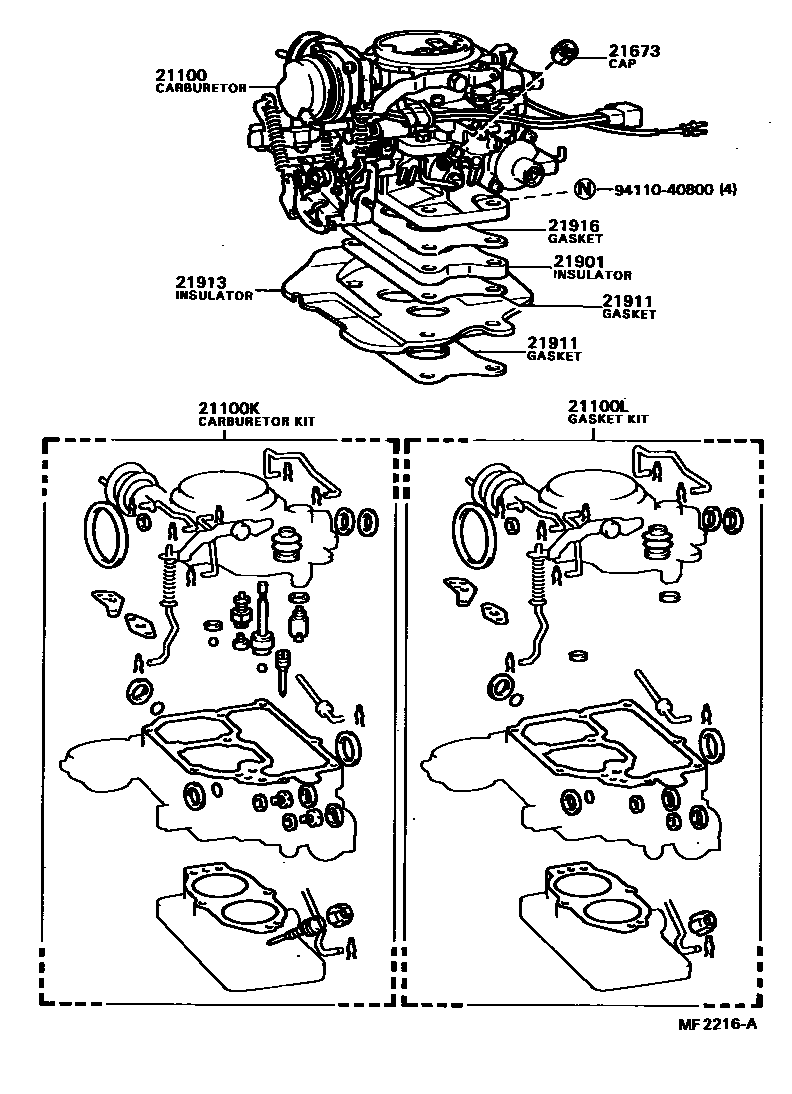

Toyota COROLLA carburetor assembly EPC diagram — MF2216A
carburetor assembly — MF2216A (198205 – 198408)

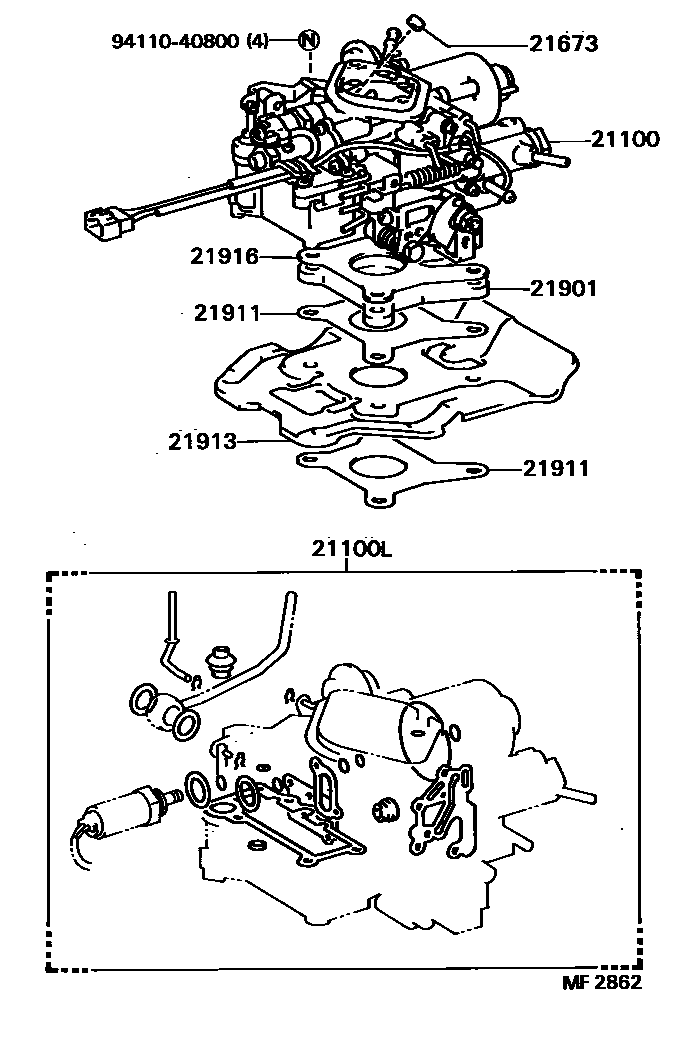

Toyota COROLLA carburetor assembly EPC diagram — MF2862
carburetor assembly — MF2862 (198205 – 198408)

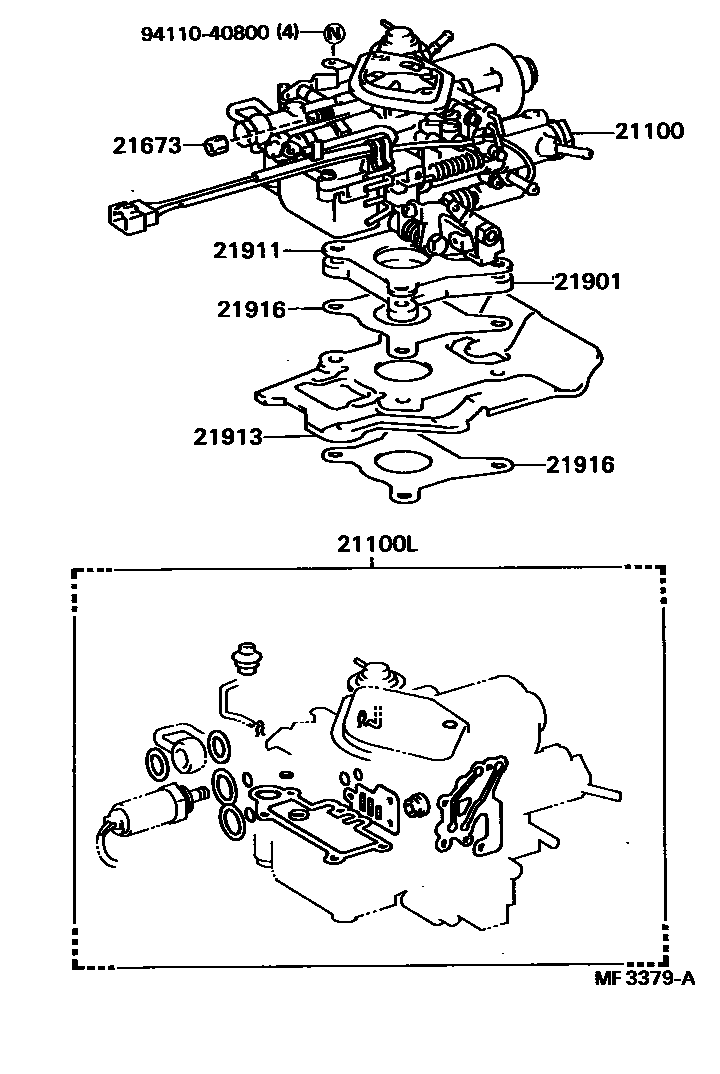

Toyota COROLLA carburetor assembly EPC diagram — MF3379A
carburetor assembly — MF3379A (198408 – 999999)

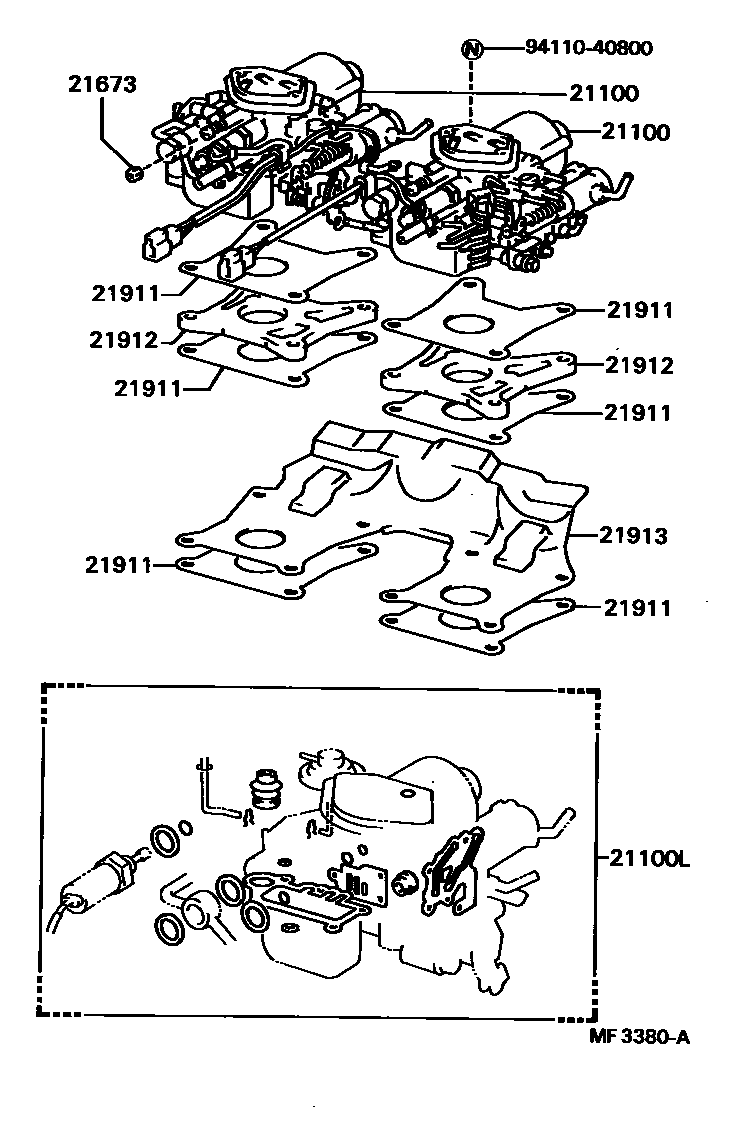

Toyota COROLLA carburetor assembly EPC diagram — MF3380A
carburetor assembly — MF3380A (198408 – 999999)

PNC and OE references

PNCPart nameOE numbers
21100carburetor assembly21100-15250 · 21100-15260 · 21100-15261 · 21100-15270 · 21100-15271 · 21100-15370 · 21100-15380 · 21100-15390 · 21100-15400
21100Kcarburetor components04211-15090
21100Lcarburetor gasket assembly04212-15050 · 04212-15060 · 04212-15061 · 04212-15091 · 04212-15110 · 04212-15111
21673Idle speed limit cap21673-13280 · 21673-15010 · 21673-15011 · 21673-38020
21901No. 1 carburetor heat insulation pad sub-assembly21901-15011 · 21901-15012 · 21901-15020 · 21901-15021 · 21901-15070
21911carburetor gasket21911-15040 · 21911-15050 · 21914-15010 · 21914-15030 · 21916-15030
21912Carburetor insulation pad21901-15080
21913No. 2 carburetor insulation pad21913-15020 · 21913-15030 · 21913-15050 · 21913-15060 · 21913-15070
21916No. 2 carburetor gasket21911-15020 · 21914-15020 · 21914-15030
