Toyota COROLLA Cylinder Head — Figure 1104

Toyota COROLLA EPC diagram 1104, Cylinder Head, with 2 images and 29 PNC and OE references.

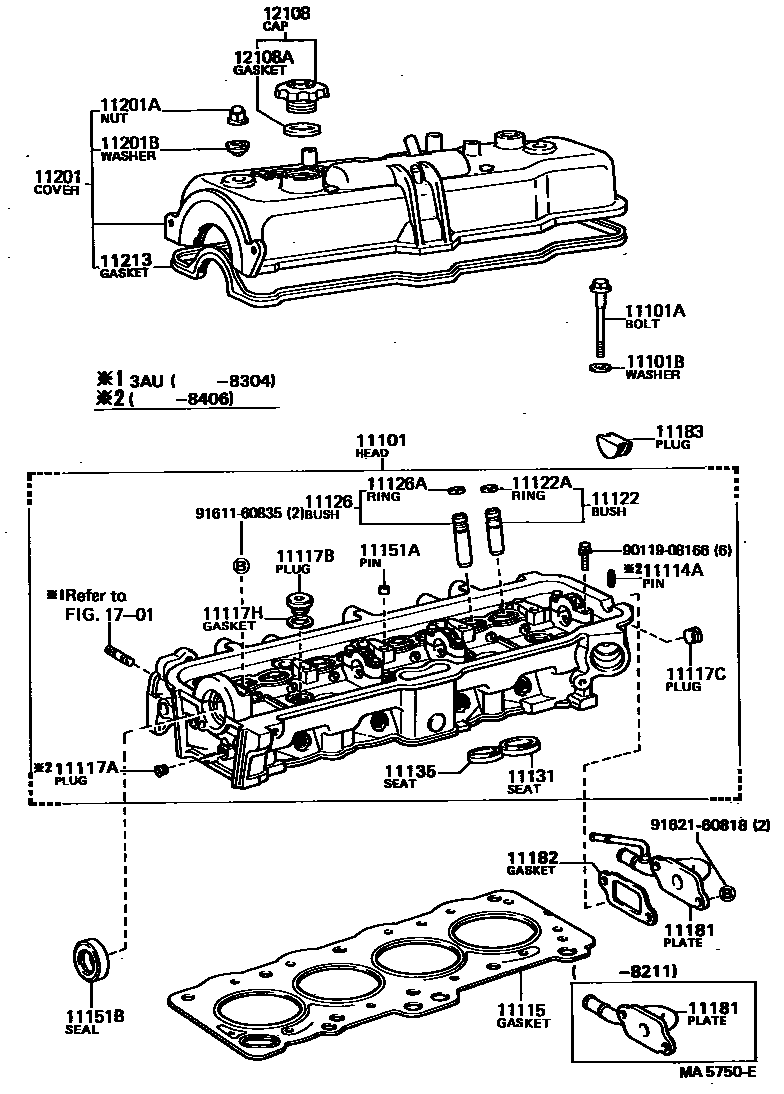

Toyota COROLLA Cylinder Head EPC diagram — MA5750E
Cylinder Head — MA5750E (198205 – 198405)

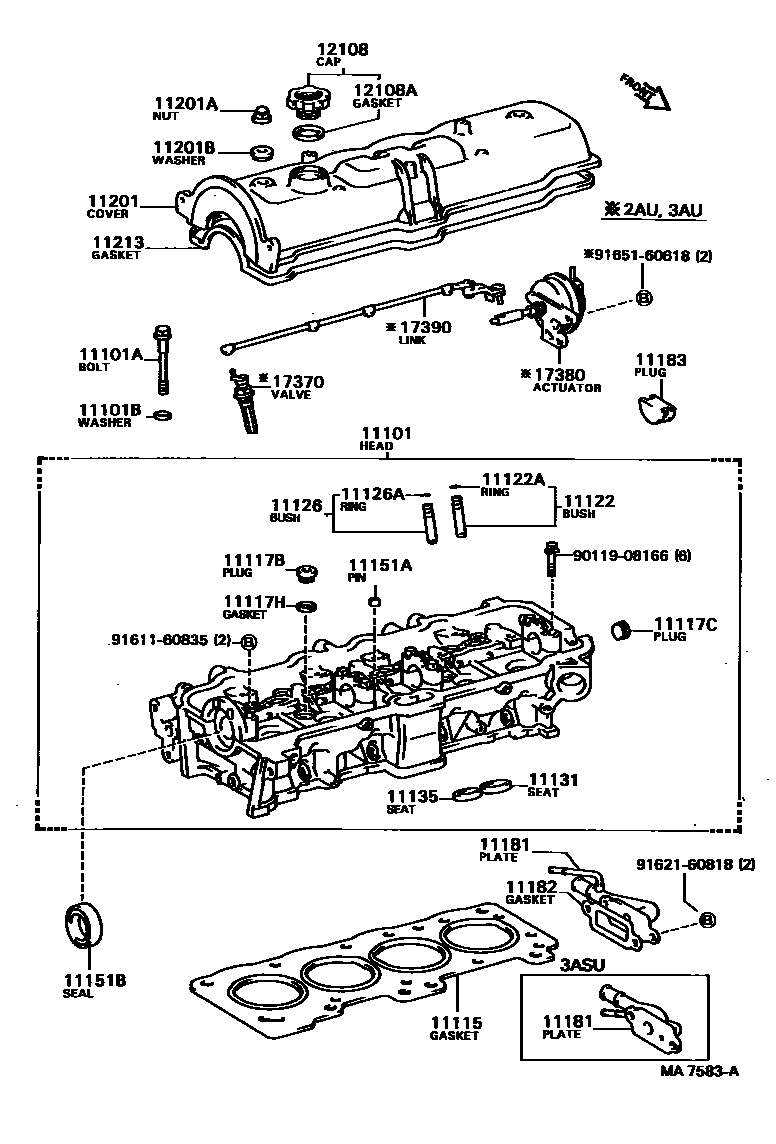

Toyota COROLLA Cylinder Head EPC diagram — MA7583A
Cylinder Head — MA7583A (198408 – 999999)

PNC and OE references

PNCPart nameOE numbers
11101CYLINDER HEAD SUB-ASSY11101-14020 · 11101-14021 · 11101-15021 · 11101-15040 · 11101-15060 · 11101-19126
11101ABOLT (FOR CYLINDER HEAD)90109-10025
11101BFlat Washer (for cylinder head assembly)90201-10344
11114Adirect selling90254-03003
11115GASKET, CYLINDER HEAD11115-14031 · 11115-15060
11117ANo. 1 headed tapered thread plug90344-51002
11117BNo. 2 headed tapered thread plug90341-20002
11117CNo. 3 headed tapered thread plug90344-54002
11117HGasket (for coolant hole)90430-20004
11122BUSH, INTAKE VALVE GUIDE11122-15011 · 11122-15020 · 11123-15011 · 11123-15020
11122AShaft snap ring (for valve guide bushing)90520-10001
11126BUSH, EXHAUST VALVE GUIDE11126-15011 · 11126-15020 · 11127-15011 · 11127-15020
11126AShaft snap ring (for valve guide bushing)90520-10001
11131intake valve seat11131-15010 · 11132-15010
11135Exhaust valve seat11135-15020 · 11136-15020
11151ARing pin (for securing camshaft bearing cap)90253-11021
11151BOIL SEAL (FOR CAMSHAFT SETTING)90311-35003 · 90311-35013
11181cylinder head rear plate11181-15020 · 11181-15060 · 11181-15080
11182Rear cylinder head gasket11182-15011
11183PLUG, SEMICIRCULAR11183-15010
11201CYLINDER HEAD COVER SUB-ASSY11210-15040 · 11210-19025
11201ACap nut (for cylinder head cover)90176-08007
11201BGasket (for cylinder head cover)90210-09001
11213GASKET, CYLINDER HEAD COVER11213-15020 · 11213-15040
12108OIL FILLER CAP SUB-ASSY12180-13010 · 12180-70010
12108AGASKET (FOR OIL FILLER CAP)90430-37140
17370Vortex control valve assembly17370-15010
17380Eddy current control actuator assembly17380-15010
17390Eddy current control connecting rod assembly17390-15010
