Toyota COROLLA 暖风和空调系统 - 水管 — Figure 8716

Toyota COROLLA EPC diagram 8716, 暖风和空调系统 - 水管, with 2 images and 4 PNC and OE references.

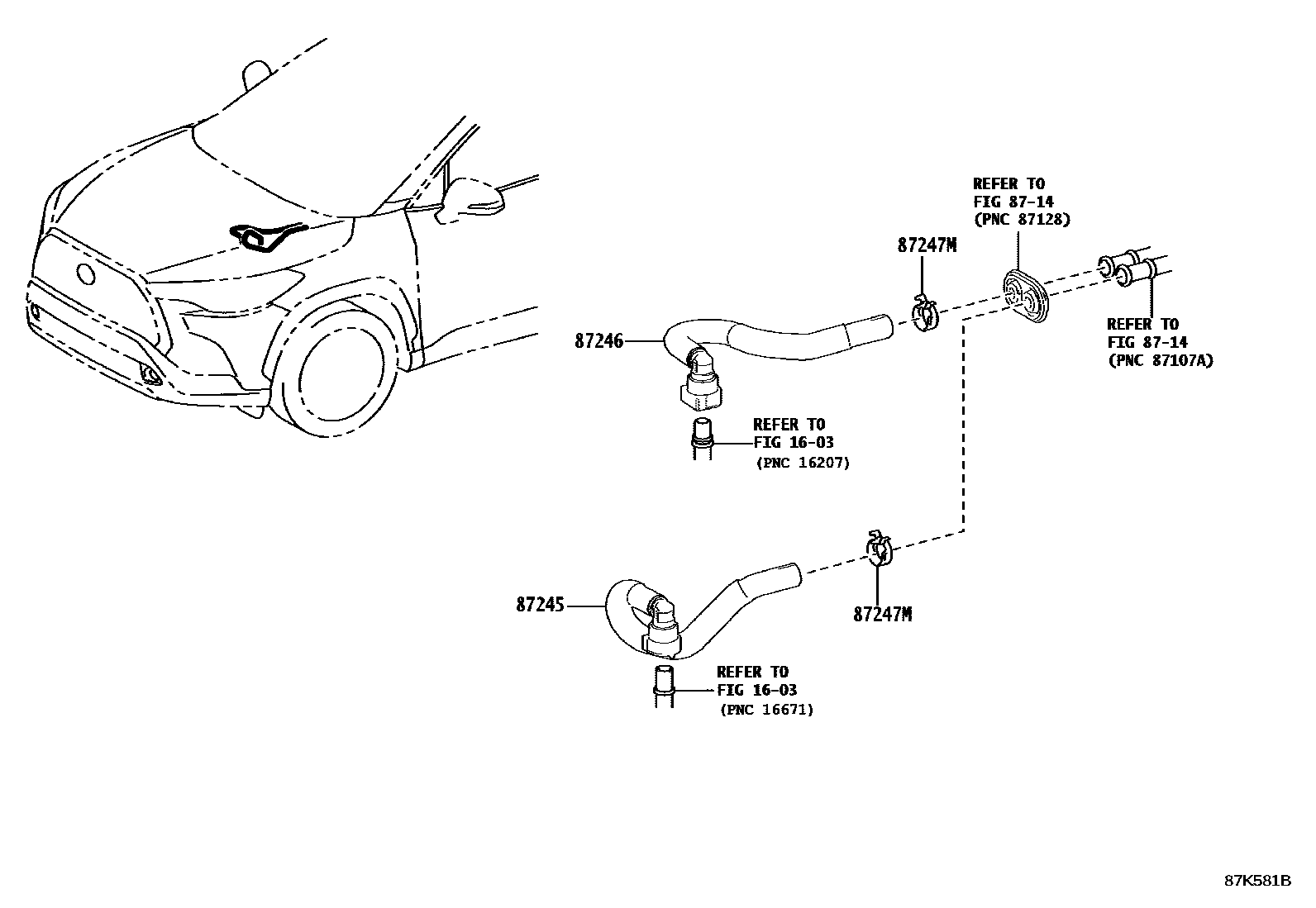

Toyota COROLLA 暖风和空调系统 - 水管 EPC diagram — 87K581B
暖风和空调系统 - 水管 — 87K581B (202201 – 999999)

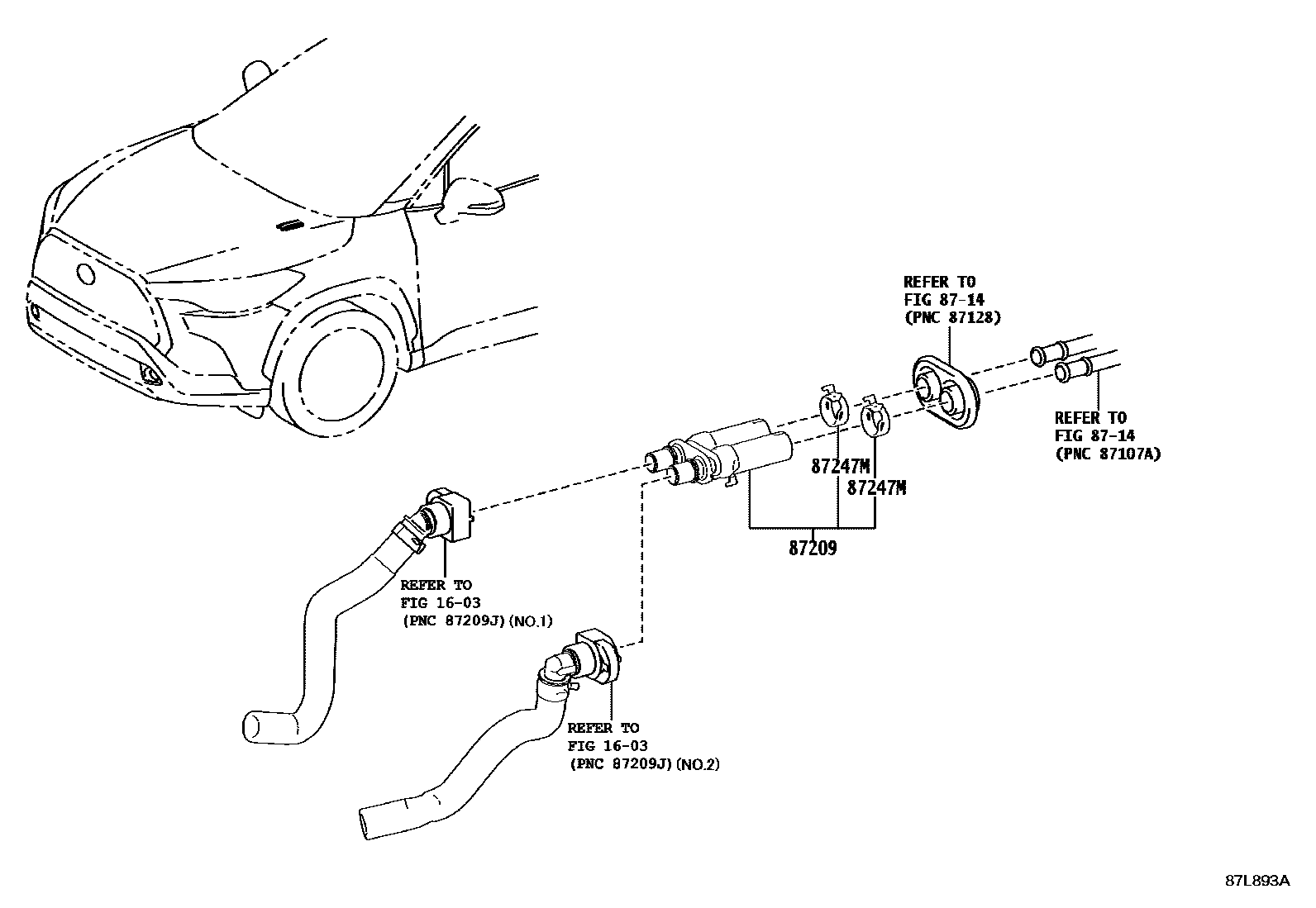

Toyota COROLLA 暖风和空调系统 - 水管 EPC diagram — 87L893A
暖风和空调系统 - 水管 — 87L893A (202307 – 999999)

PNC and OE references

PNCPart nameOE numbers
87209Water hose sub-assembly87209-0A160
87245Heater water inlet hose87209-F4040
87246Heater outlet hose87209-F4050
87247MHose clip90466-C0014 · 90466-C0045 · 96138-42501
