Toyota COROLLA 侧梁 — Figure 6101

Toyota COROLLA EPC diagram 6101, 侧梁, with 3 images and 63 PNC and OE references.

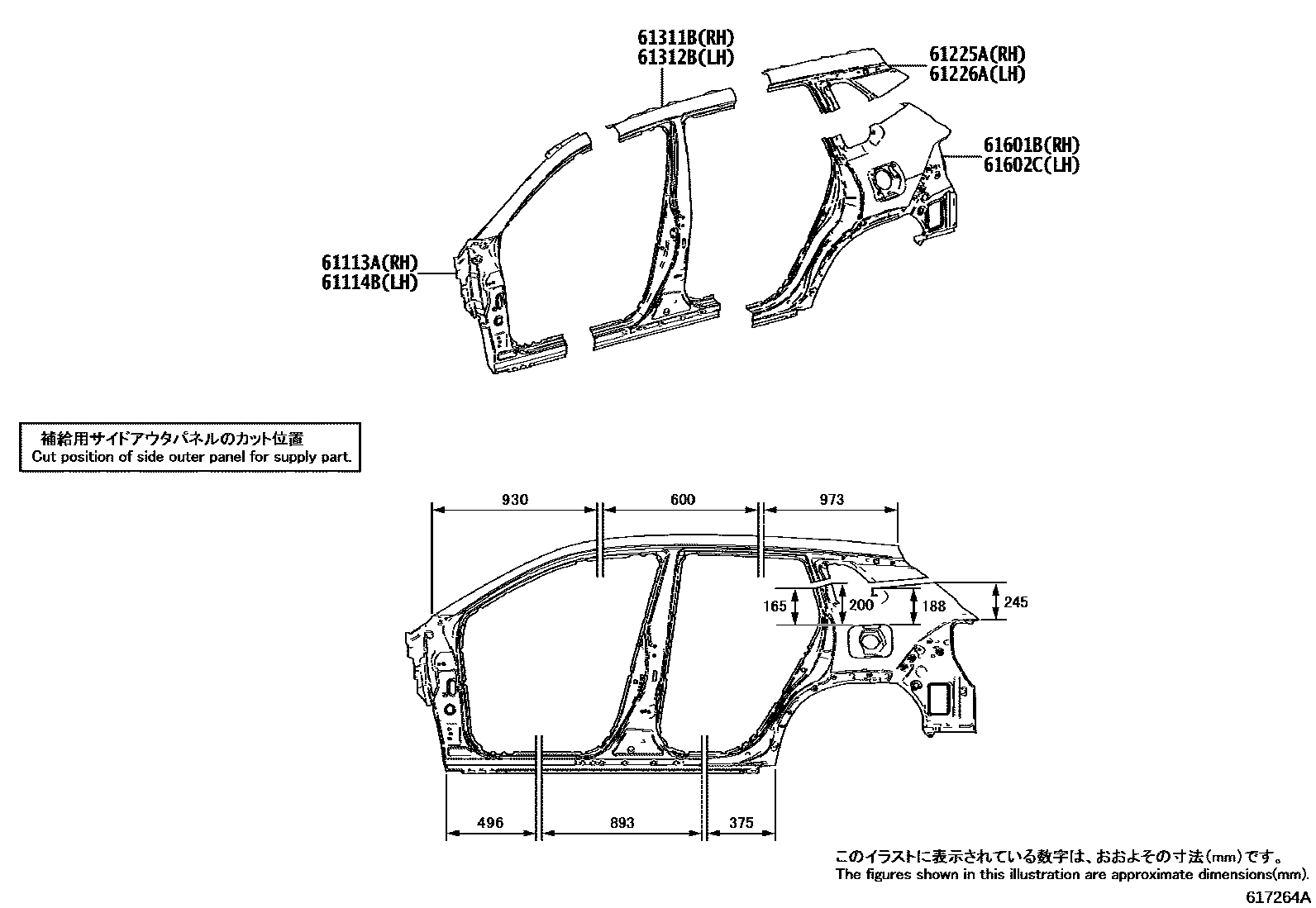

Toyota COROLLA 侧梁 EPC diagram — 617264A
侧梁 — 617264A (202201 – 999999)

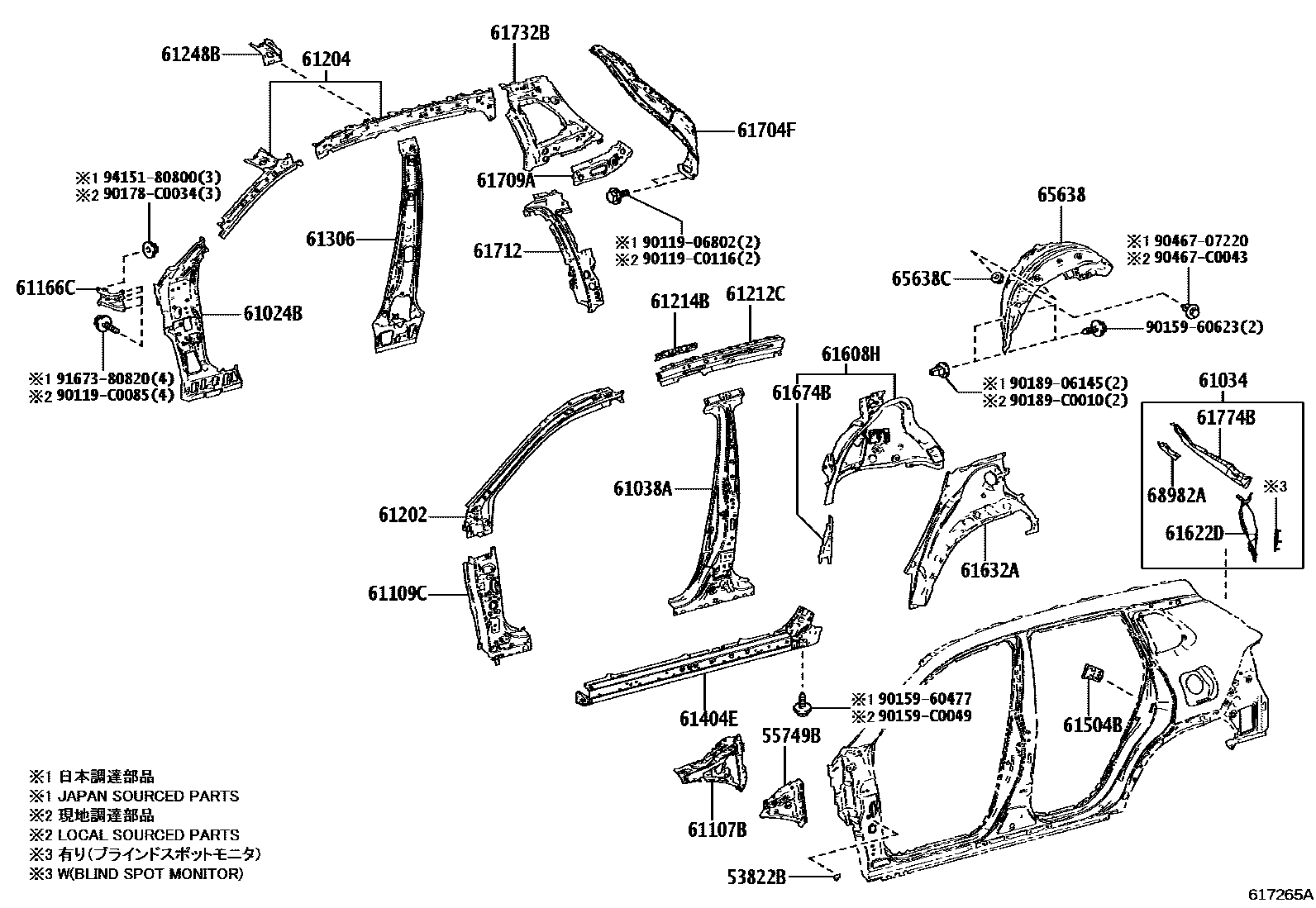

Toyota COROLLA 侧梁 EPC diagram — 617265A
侧梁 — 617265A (202201 – 999999)

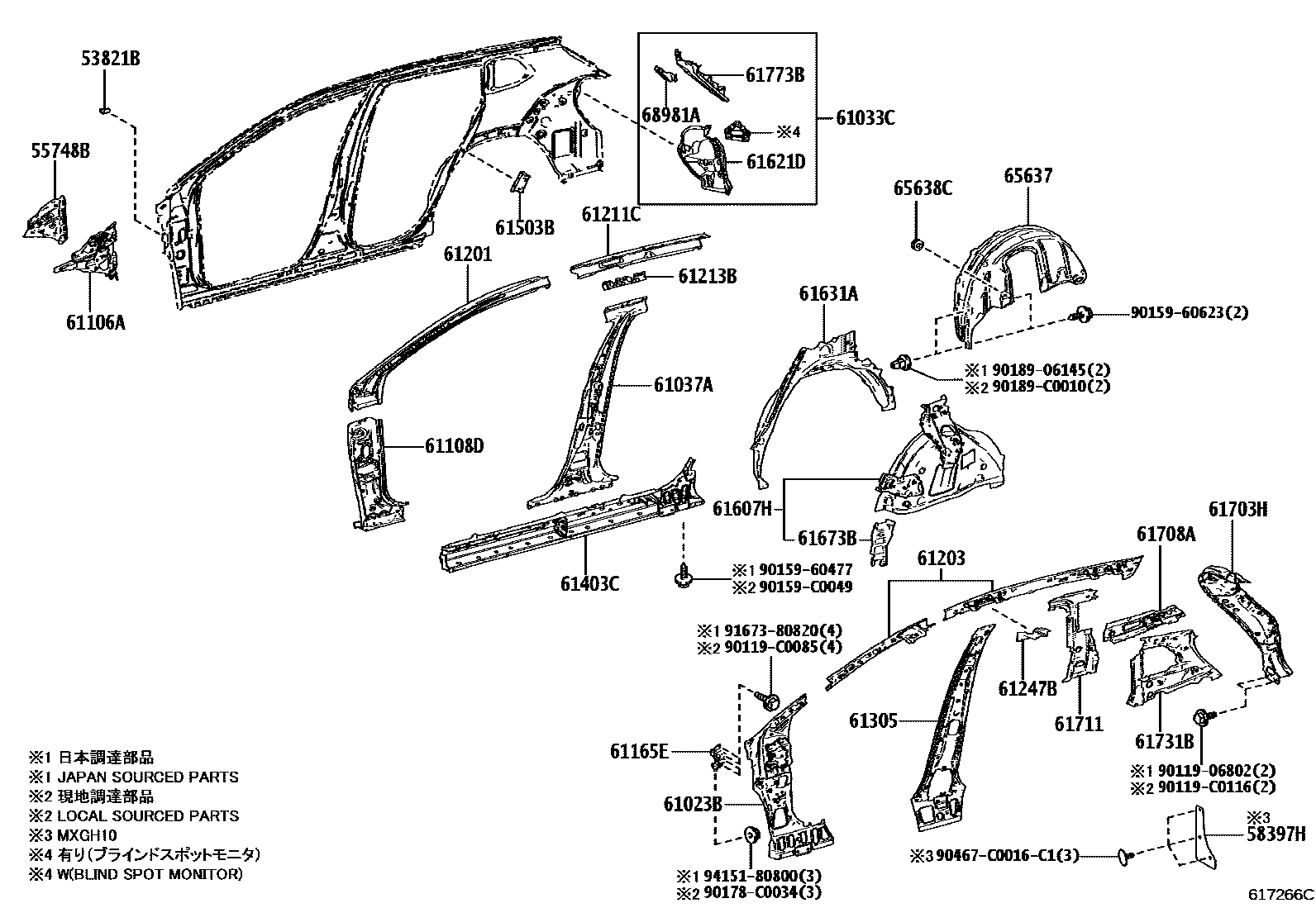

Toyota COROLLA 侧梁 EPC diagram — 617266C
侧梁 — 617266C (202201 – 999999)

PNC and OE references

PNCPart nameOE numbers
53821BRight front fender rear support53821-75020
53822BLeft front fender rear support53821-75020
55748BFrom the upper inner part of the cowl to the right bracket of the column55748-F4040
55749BFrom the upper inner part of the cowl to the left bracket of the column55749-F4030
58397HRight body lower back panel cover58397-0A020
61023BRight body inner front pillar sub-assembly61023-0A080
61024BLeft body inner front pillar sub-assembly61024-0A080
61033CBack door opening right side reinforcement sub-assembly61033-0A080 · 61033-0A170
61034Rear door opening left reinforcement sub-assembly61034-0A080 · 61034-0A170
61037ARight body center pillar reinforcement sub-assembly61037-0A070
61038ALeft body center pillar reinforcement sub-assembly61038-0A080
61106ARight body front pillar reinforcement sub-assembly61106-0A050
61107BLeft side body front pillar reinforcement sub-assembly61107-0A050
61108DFront panel right lower reinforcement sub-assembly61108-0A050
61109CFront panel left lower reinforcement sub-assembly61109-0A050
61113ANo. 2 right outer panel61113-0A060
61114BNo. 2 left outer panel61114-0A070
61165EDashboard to right front wall side bracket61165-02090
61166CDashboard to left front wall side bracket61166-02090
61201Roof right side longitudinal beam sub-assembly61201-0A030
61202Roof left side longitudinal beam sub-assembly61202-0A030
61203Roof right inner longitudinal beam sub-assembly61203-0A020
61204Roof left inner longitudinal beam sub-assembly61204-0A020
61211CRoof right side rail61211-0A040
61212CRoof left side rail61212-0A040
61213BNo. 2 longitudinal beam on the outer right side of the roof61213-0A020
61214BNo. 2 longitudinal beam on the left side of the roof61214-0A020
61225ANo. 1 longitudinal beam on the outer right side of the roof61225-0A050
61226ANo. 1 longitudinal beam on the outer left side of the roof61226-0A050
61247BRoof right inner longitudinal beam reinforcement61247-0A030 · 61247-0A040
61248BRoof left inner longitudinal beam reinforcement61248-0A030 · 61248-0A040
61305Right body center pillar lower reinforcement sub-assembly61305-0A050
61306Left body center pillar lower reinforcement sub-assembly61306-0A050
61311BRight body outer center pillar61311-0A060
61312BLeft body outer center pillar61312-0A060
61403CRight door outer sill reinforcement sub-assembly61403-0A904
61404ELeft door outer sill reinforcement sub-assembly61404-0A904
61503BRight side locking column reinforcement sub-assembly61503-0A030
61504BLeft side locking column reinforcement sub-assembly61504-0A030
61601BRight side enclosure sub-assembly61601-0A060
61602CLeft side enclosure sub-assembly61602-0A070
61607HRight side wheel cover lining plate sub-assembly61607-0A080
61608HLeft side wheel cover lining plate sub-assembly61608-0A080
61621DBack door right opening slot61621-0A030
61622DRear door left opening slot61622-0A030
61631ARight wheel cover outer panel61631-0A020
61632ALeft side wheel cover outer panel61632-0A020
61673BRight wheel housing lining panel reinforcement61673-0A020
61674BLeft side wheel housing lining plate reinforcement61674-0A020
61703HRoof inner right reinforcement sub-assembly61703-0A020
61704FLeft front side panel inner panel sub-assembly61704-0A020
61708ARight seat belt anchor reinforcement sub-assembly61708-0A020
61709ALeft seat belt anchor reinforcement sub-assembly61709-0A020
61711Roof right side outer panel61711-0A020
61712Roof left outer panel61712-0A020
61731BRoof right inner panel61731-0A040
61732BRoof left inner panel61732-0A040
61773BBack door upper right opening frame61773-0A020
61774BBack door upper left opening frame61774-0A020
65637Right rear wheel house lining65637-0A050
65638Left rear wheel house lining65638-0A050
68981ABack door right side support rod fixing68981-0A020
68982ABack door left support rod fixing68982-0A020
