Toyota COROLLA vacuum tube — Figure 1708

Toyota COROLLA EPC diagram 1708, vacuum tube, with 4 images and 13 PNC and OE references.

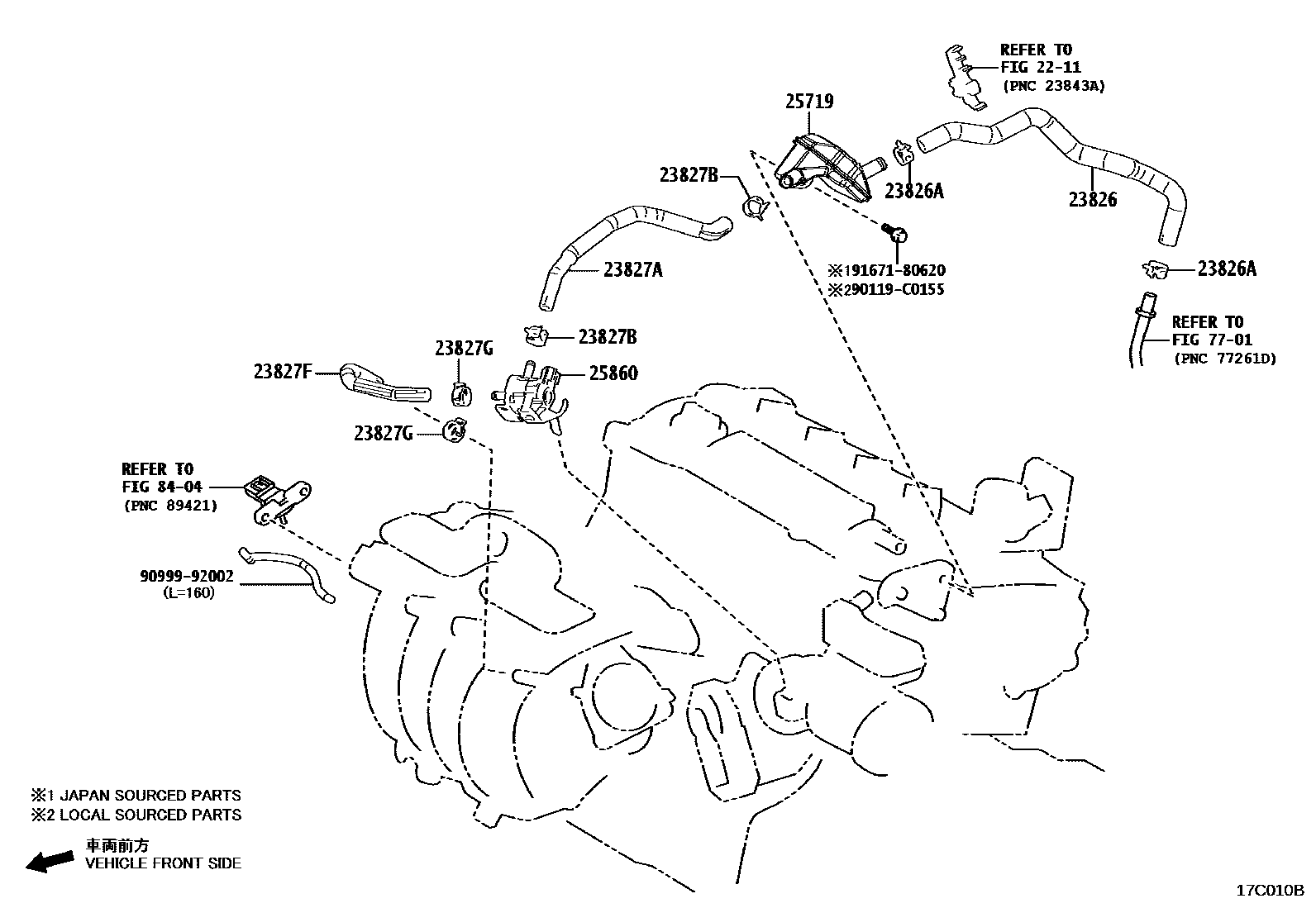

Toyota COROLLA vacuum tube EPC diagram — 17C010B
vacuum tube — 17C010B (202201 – 999999)

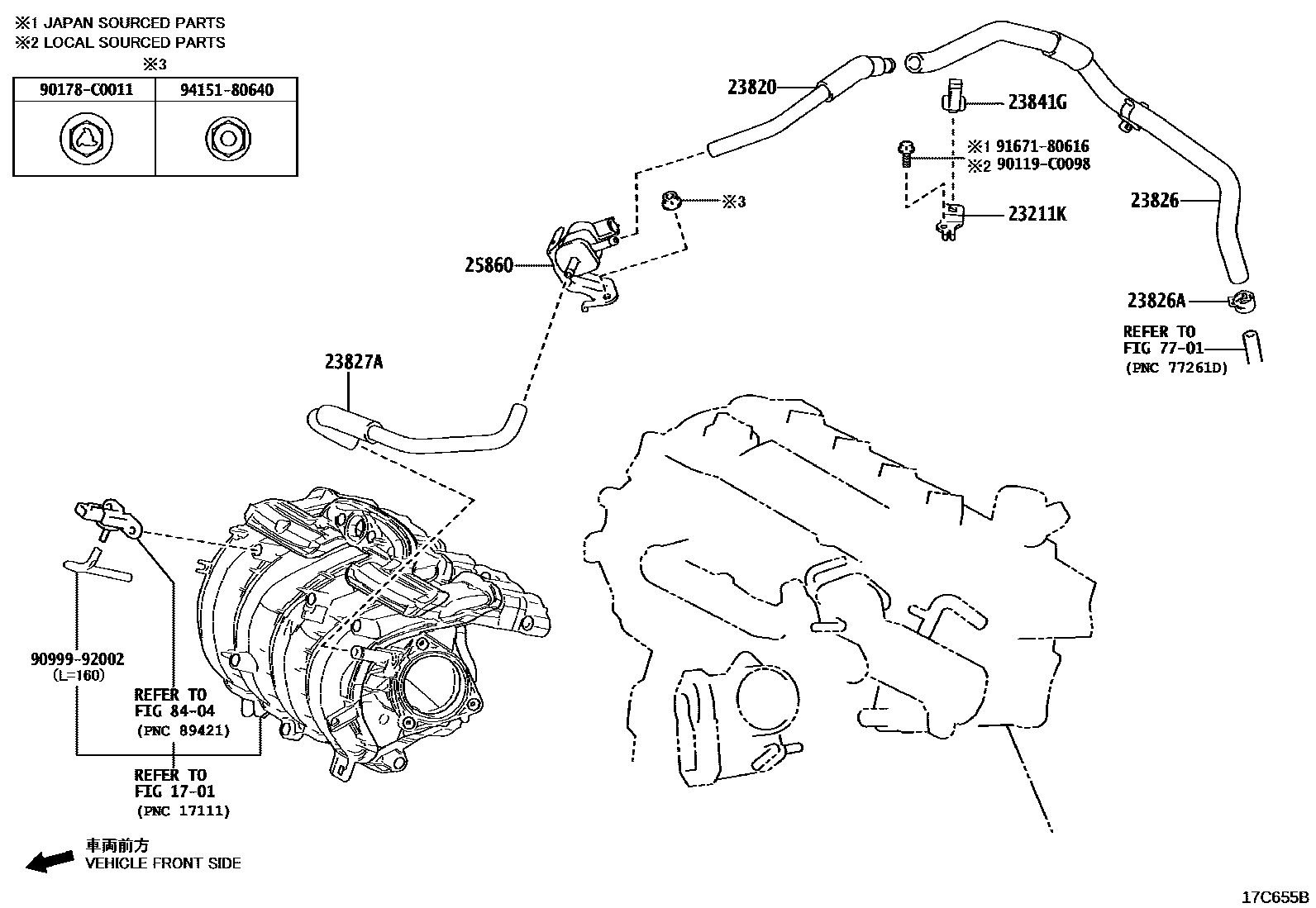

Toyota COROLLA vacuum tube EPC diagram — 17C655B
vacuum tube — 17C655B (202307 – 999999)

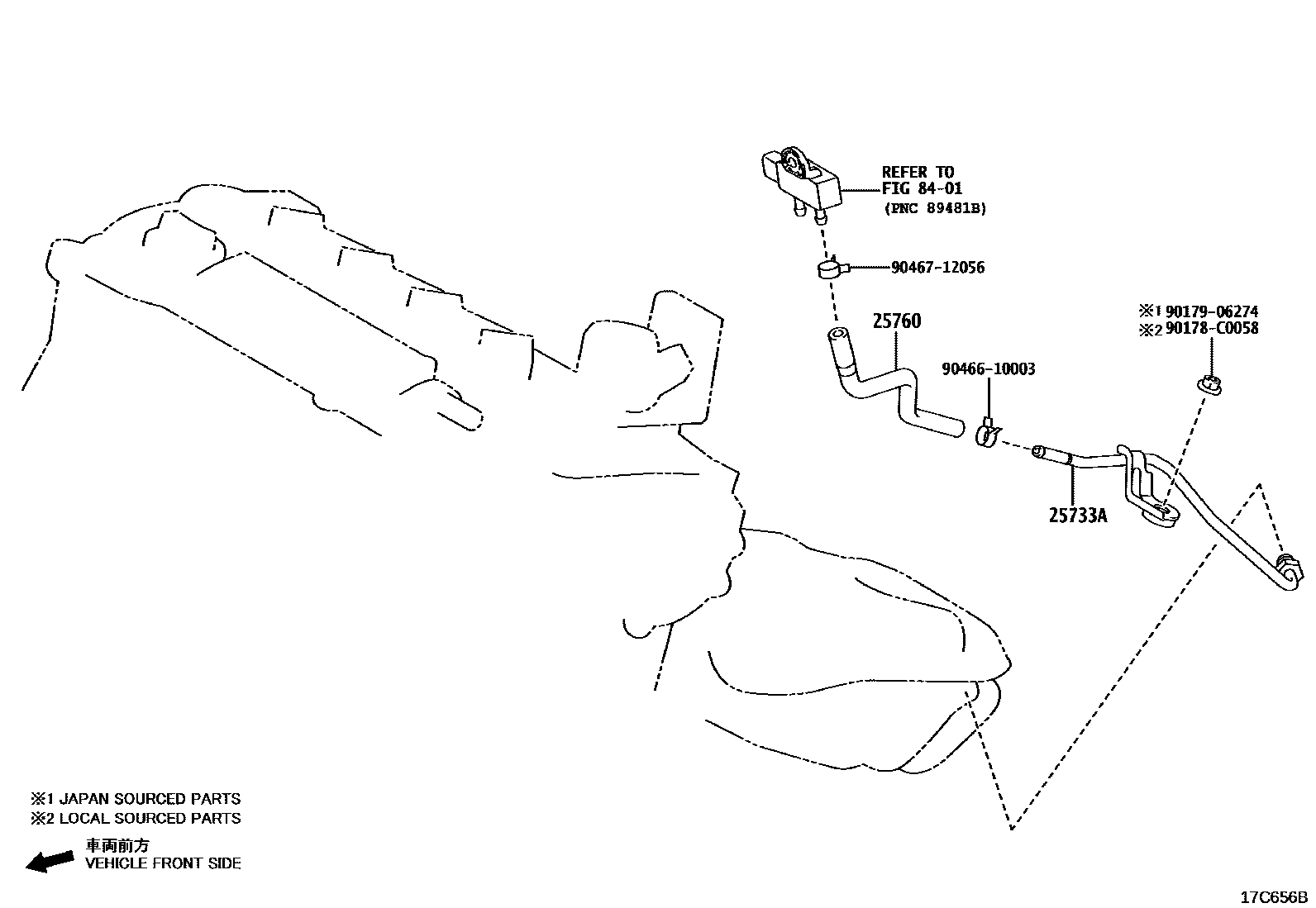

Toyota COROLLA vacuum tube EPC diagram — 17C656B
vacuum tube — 17C656B (202304 – 999999)
Toyota COROLLA vacuum tube EPC diagram — 17C9QP
vacuum tube — 17C9QP (202510 – 999999)

PNC and OE references

PNCPart nameOE numbers
23211KBracket23881-F2040
23820Fuel vapor supply hose assembly23820-F2060 · 23820-F2180
23826No. 1 fuel vapor supply hose23826-F2080 · 23826-F2330
23826AClamp (for No. 1 fuel vapor supply hose)90466-C0039
23827ANo. 2 fuel vapor supply hose23826-F2090 · 23826-F2340 · 23826-F2460
23827BClamp (for No. 2 fuel vapor supply hose)90466-C0039
23827FNo. 3 fuel vapor supply hose23826-F2101
23827GClamp (for No. 3 fuel vapor supply hose)90466-C0039
23841Gfuel hose clamp44753-02010
25719Vacuum pressure tank25719-24020
25733ANo. 1 vacuum tube25733-F2050
25760Vacuum transfer hose assembly25760-F2050
25860No. 1 vacuum switch valve assembly25860-24040 · 25860-24090 · 25860-24110 · 25860-F2020
