Toyota COROLLA Manifold — Figure 1701

Toyota COROLLA EPC diagram 1701, Manifold, with 3 images and 10 PNC and OE references.

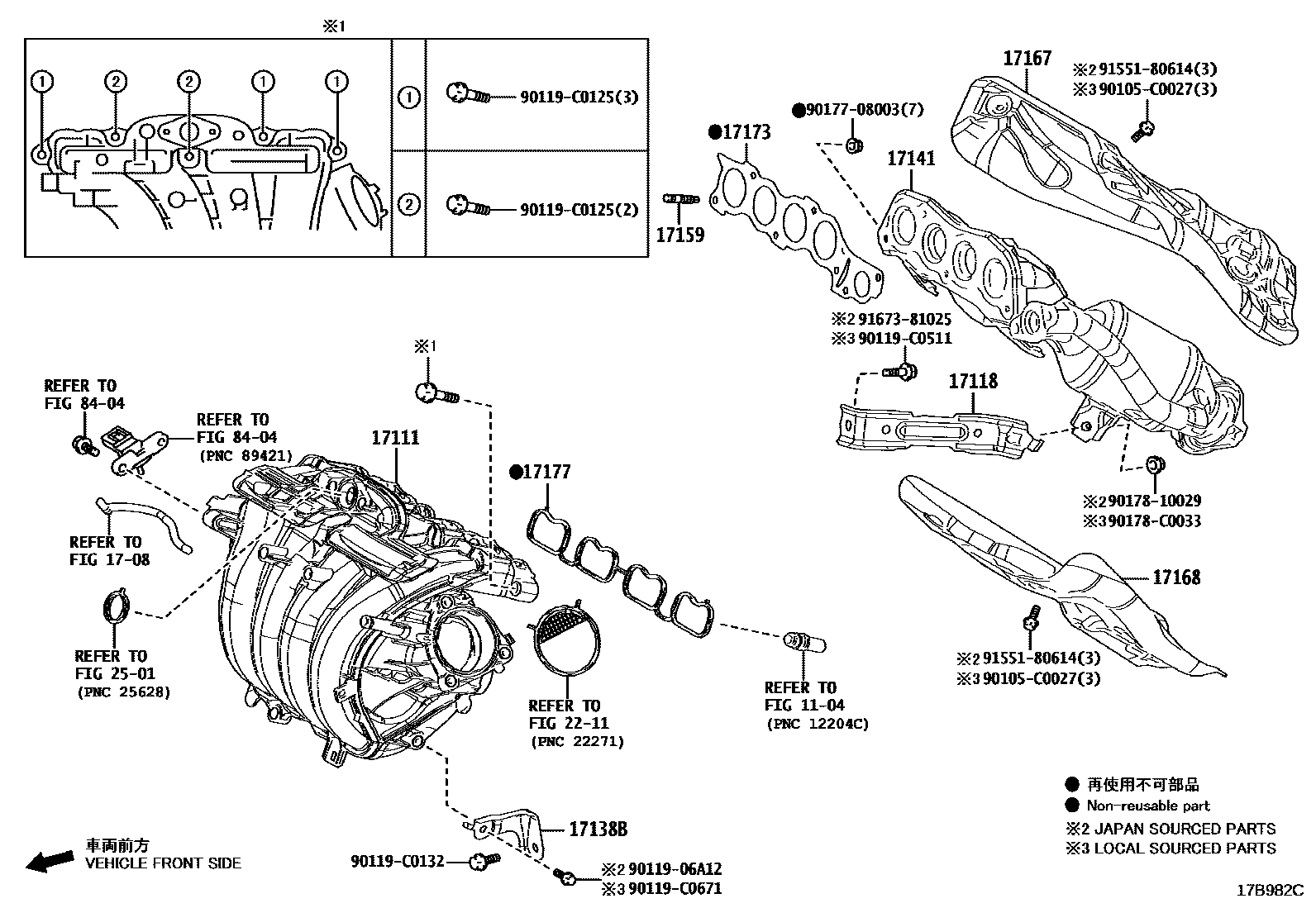

Toyota COROLLA Manifold EPC diagram — 17B982C
Manifold — 17B982C (202201 – 202504)

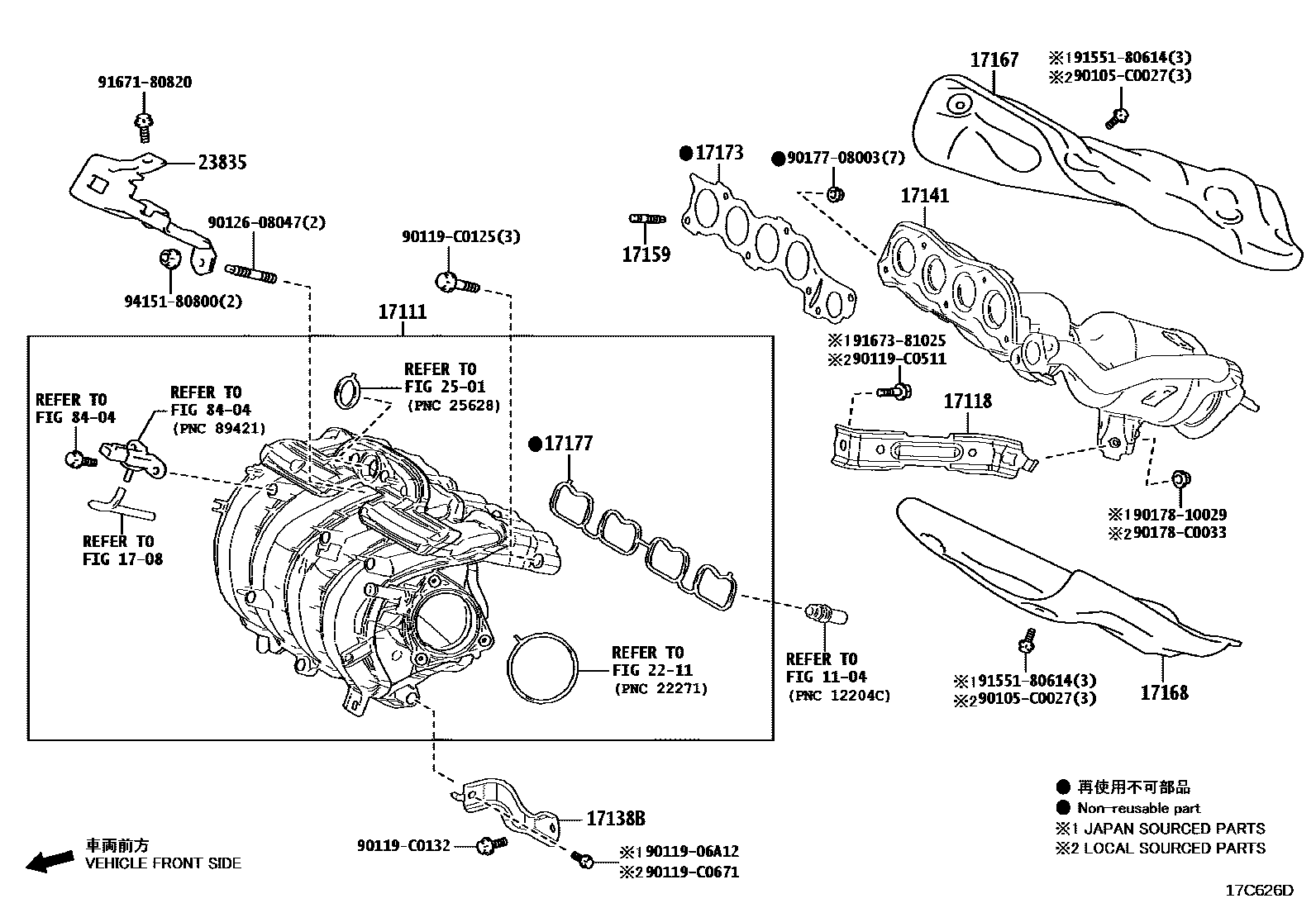

Toyota COROLLA Manifold EPC diagram — 17C626D
Manifold — 17C626D (202307 – 999999)

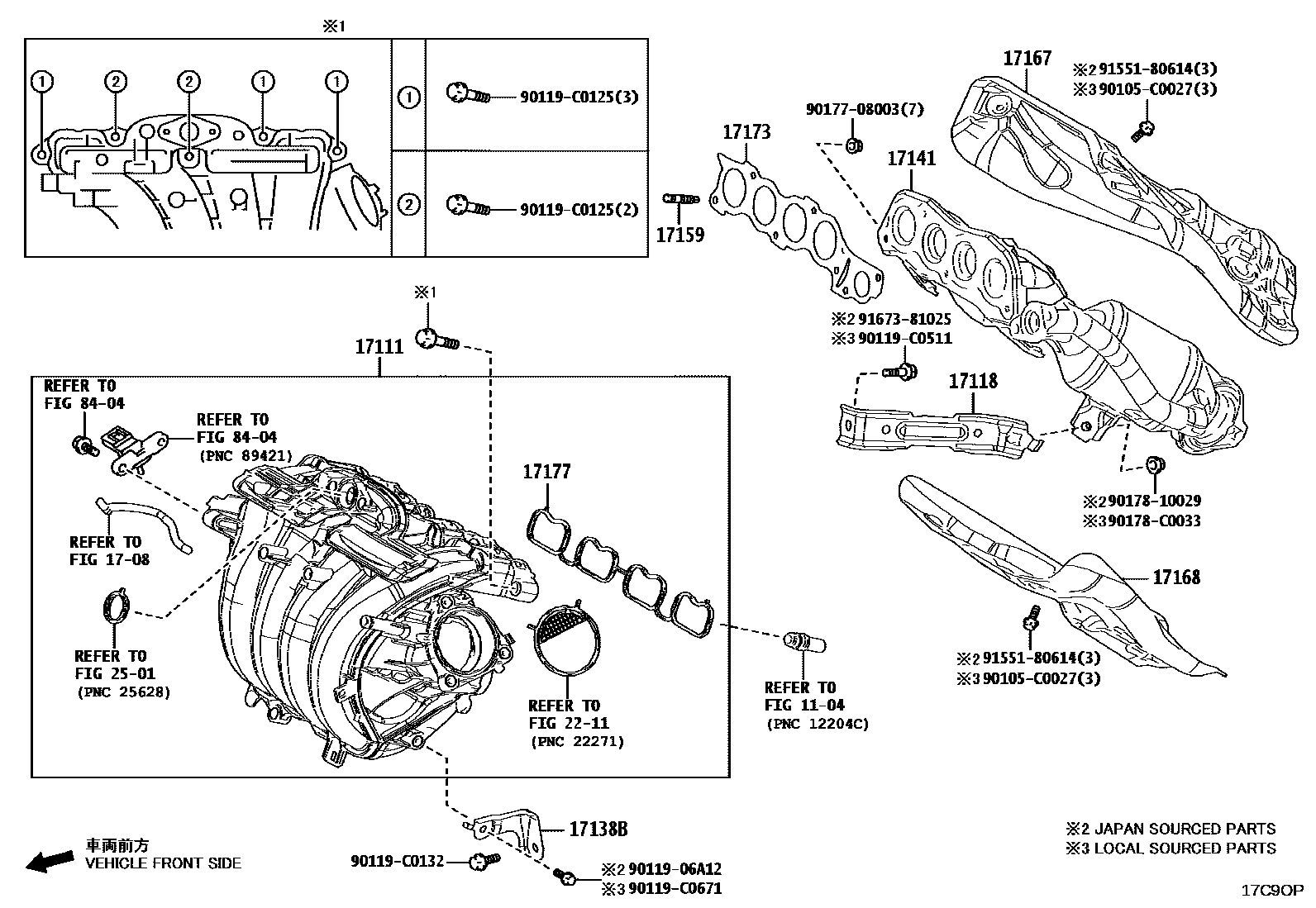

Toyota COROLLA Manifold EPC diagram — 17C9OP
Manifold — 17C9OP (202504 – 999999)

PNC and OE references

PNCPart nameOE numbers
17111Intake Manifold17101-F2070 · 17120-24020 · 17120-F2100 · 17120-F2130
17118Manifold stays17118-24010
17138BIntake manifold stay17138-24020 · 17138-F2040 · 17138-F2100 · 17138-F2120
17141exhaust manifold17141-F2080 · 17141-F2180 · 17141-F2260 · 17141-F2430
17159Studs (for manifold to cylinder head)90126-C0010
17167Exhaust manifold No. 1 heat shield17167-24030 · 17167-F2040 · 17167-F2100
17168Exhaust manifold No.2 insulation pad17168-F2040
17173Gasket (exhaust manifold to cylinder head)17173-24010 · 17173-F2030
17177No. 1 gasket (intake manifold to cylinder head)17171-24020 · 17171-F2020
23835No. 2 oil pipeline anti-collision parts23835-24010 · 23835-F2050
