Toyota COROLLA Engine Mounting — Figure 1107

Toyota COROLLA EPC diagram 1107, Engine Mounting, with 2 images and 10 PNC and OE references.

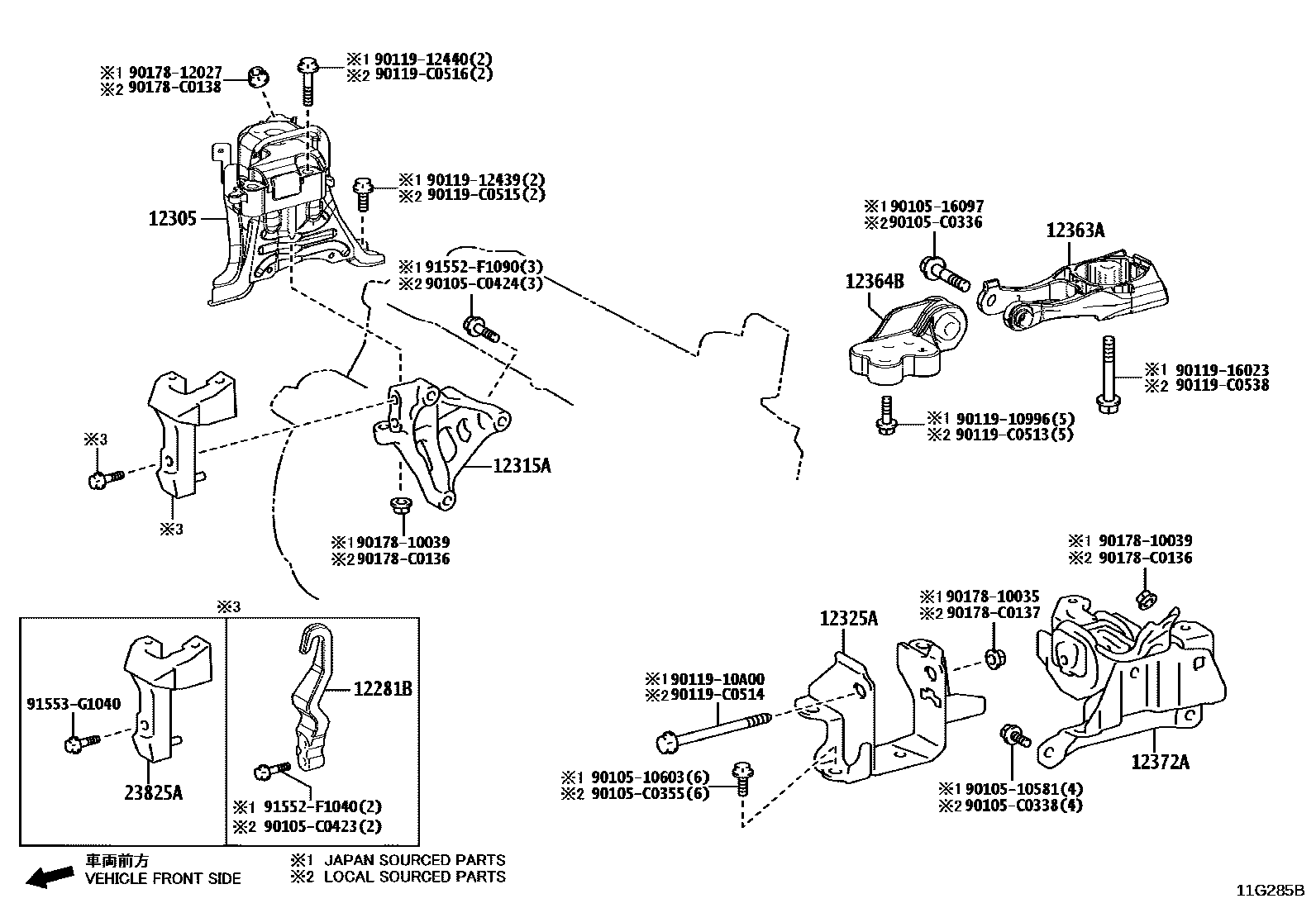

Toyota COROLLA Engine Mounting EPC diagram — 11G285B
Engine Mounting — 11G285B (202201 – 999999)

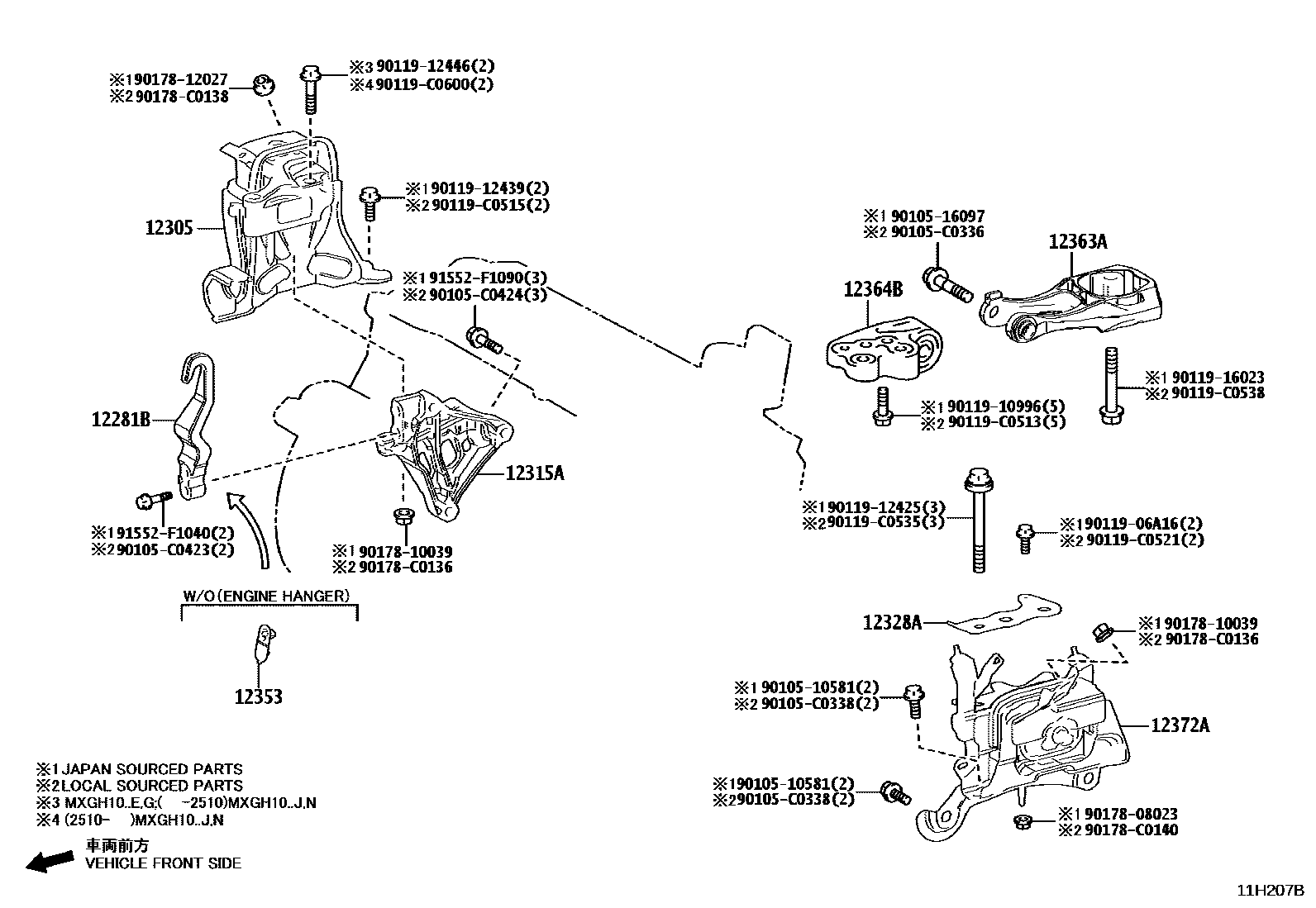

Toyota COROLLA Engine Mounting EPC diagram — 11H207B
Engine Mounting — 11H207B (202307 – 999999)

PNC and OE references

PNCPart nameOE numbers
12281BEngine No. 1 hanger12281-F2010
12305Engine right side mounting vibration isolation pad sub-assembly12305-F2030 · 12305-F2160
12315AEngine right side mounting bracket (for transversely mounted engine)12315-F2090
12325AEngine left side mounting bracket (for transversely mounted engine)12325-F2110
12328AEngine No. 2 left side mounting bracket12328-F2100
12353Engine mounting bracket cover12353-15010
12363AEngine movement control lever12363-F2020 · 12363-F2100
12364BEngine No. 2 motion control lever12364-F2020 · 12364-F2110
12372AEngine left-side mounting vibration isolation pad (for transversely mounted engines)12372-F2130 · 12372-F2131 · 12372-F2150
23825AOil pipeline anti-collision parts23825-24010 · 23825-F2030 · 23825-F2031
