Toyota COROLLA Exhaust Pipe — Figure 1702

Toyota COROLLA EPC diagram 1702, Exhaust Pipe, with 3 images and 8 PNC and OE references.

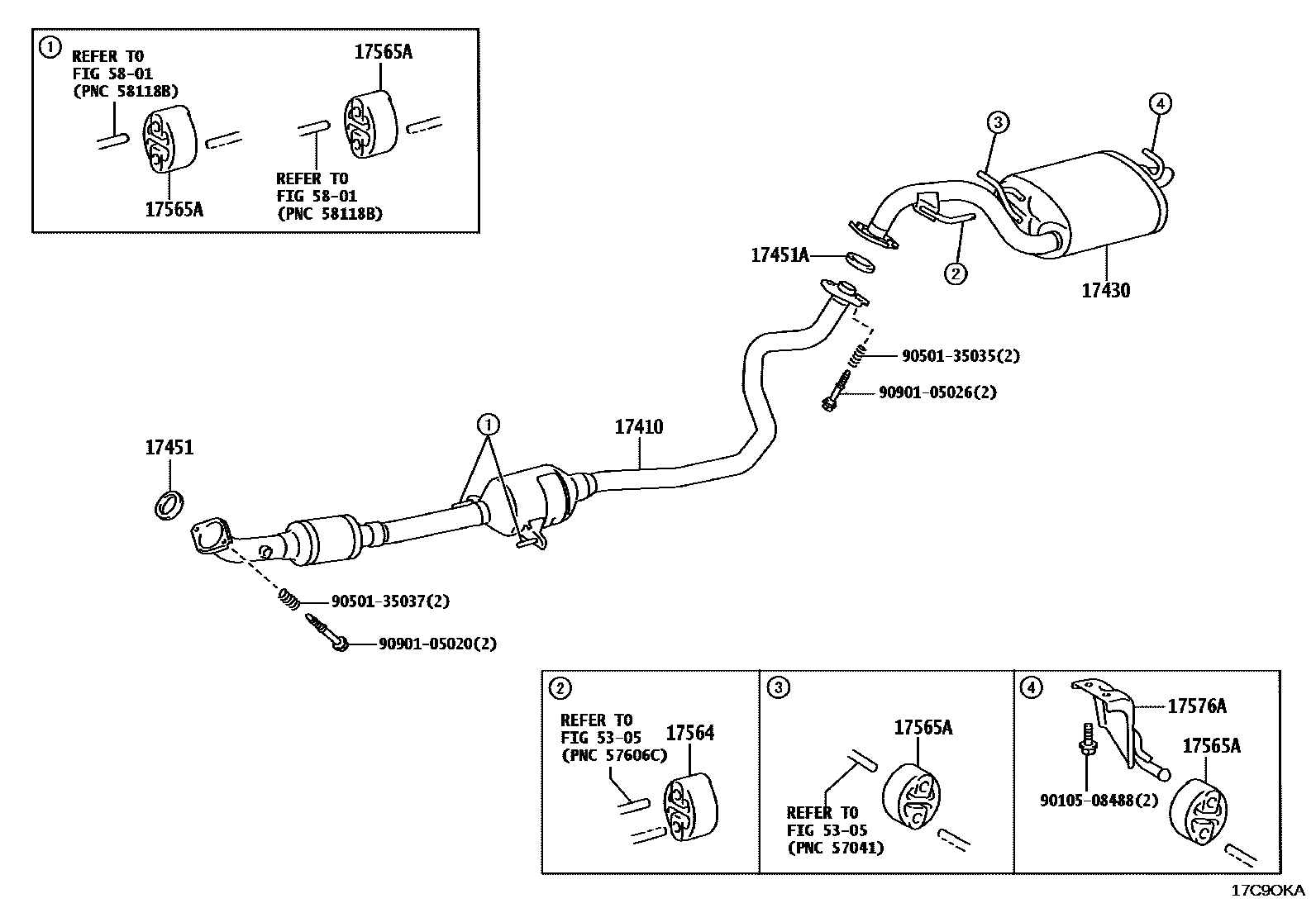

Toyota COROLLA Exhaust Pipe EPC diagram — 17C9OKA
Exhaust Pipe — 17C9OKA (202505 – 999999)

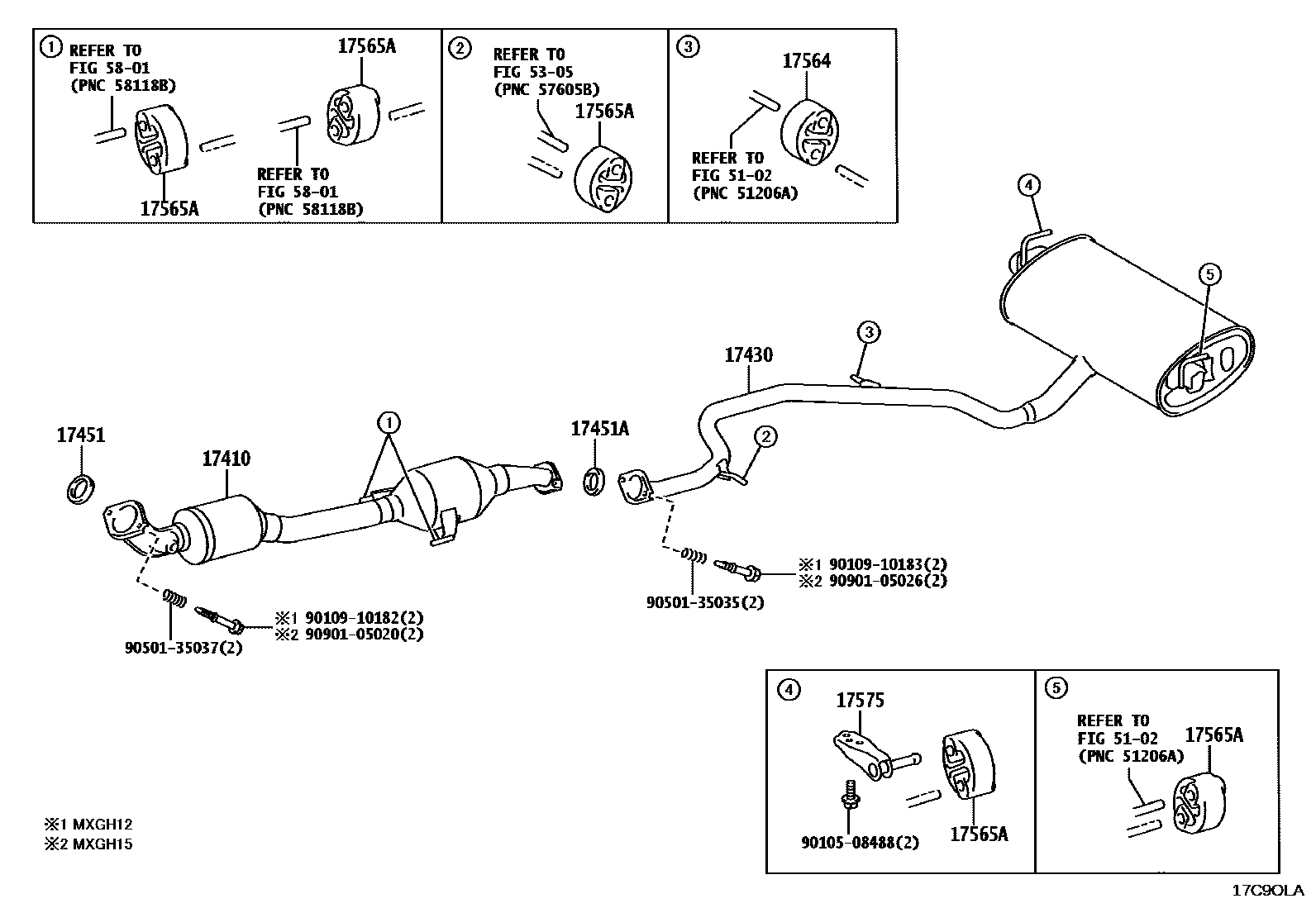

Toyota COROLLA Exhaust Pipe EPC diagram — 17C9OLA
Exhaust Pipe — 17C9OLA (202505 – 999999)

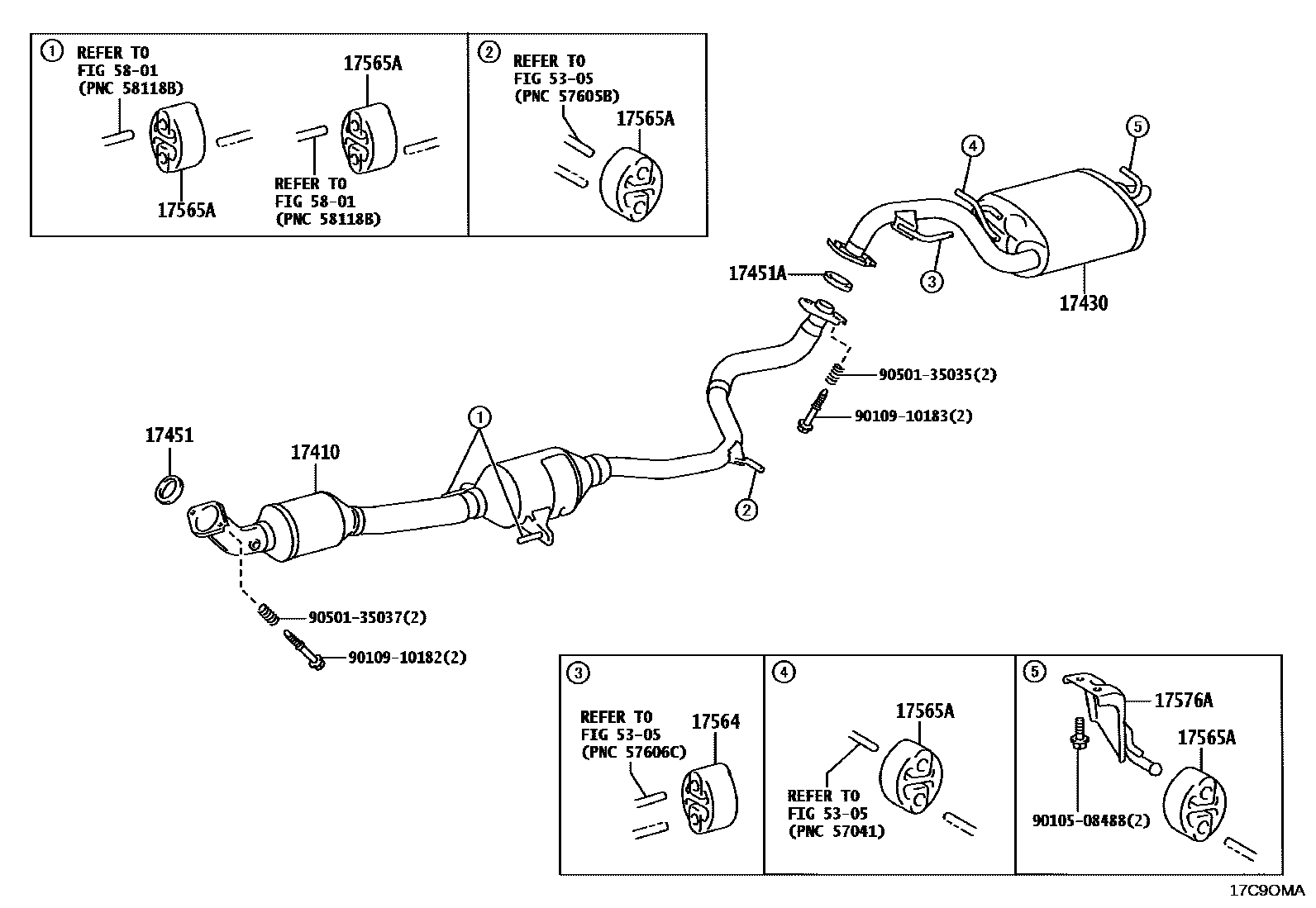

Toyota COROLLA Exhaust Pipe EPC diagram — 17C9OMA
Exhaust Pipe — 17C9OMA (202505 – 999999)

PNC and OE references

PNCPart nameOE numbers
17410Front exhaust pipe assembly17410-24670 · 17410-24A00 · 17410-24A10 · 17410-37F10 · 17410-37F20
17430Exhaust tailpipe assembly17430-24520 · 17430-24580 · 17430-24590 · 17430-37C50
17451Exhaust pipe gasket17451-24010
17451ANo. 2 exhaust pipe gasket17451-24020
17564No. 4 exhaust pipe lifting lug17565-28010
17565ANo. 4 exhaust pipe lifting lug17565-22040
17575No. 5 exhaust pipe bracket17575-37030
17576ANo. 6 exhaust pipe bracket17576-37010
