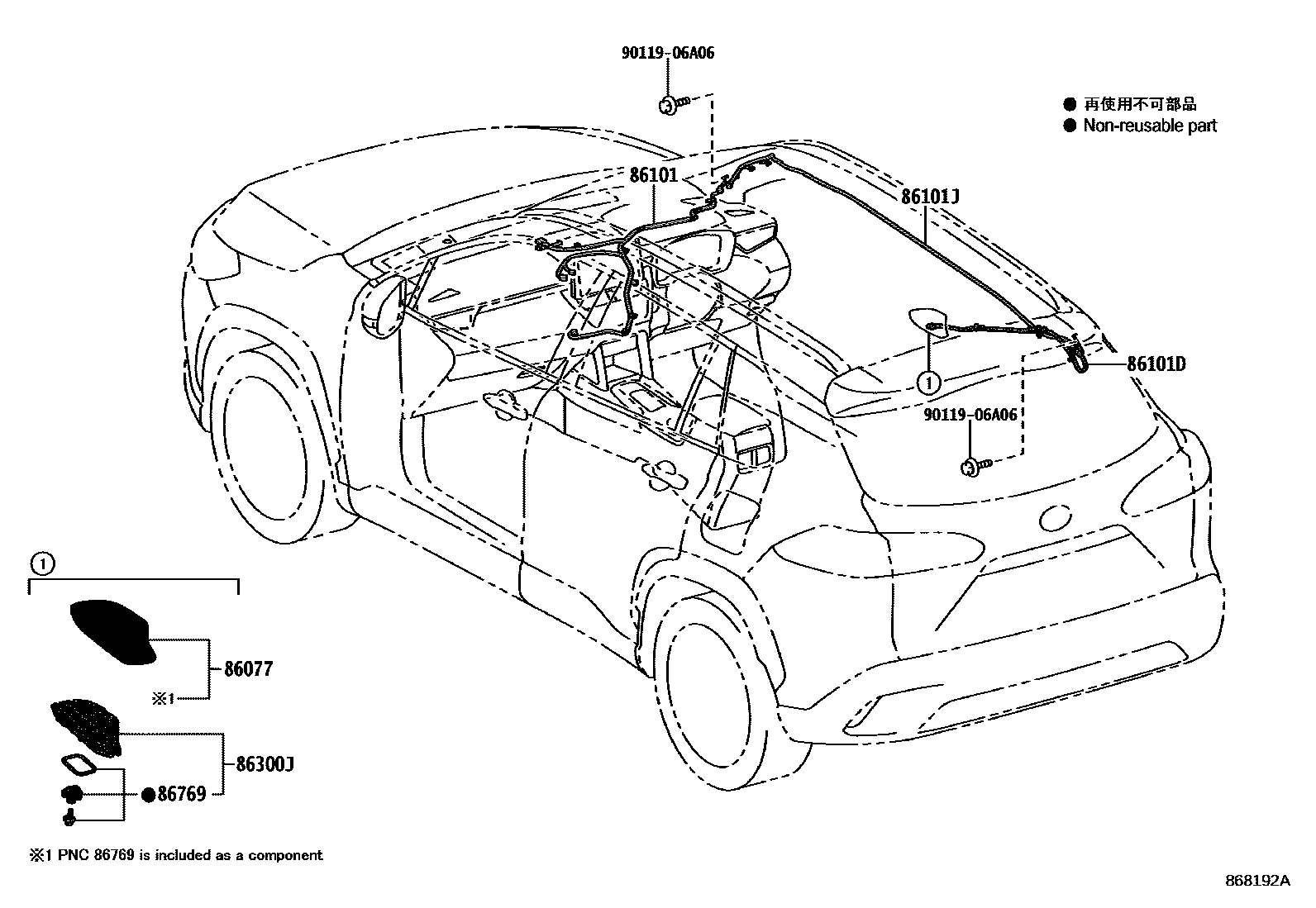

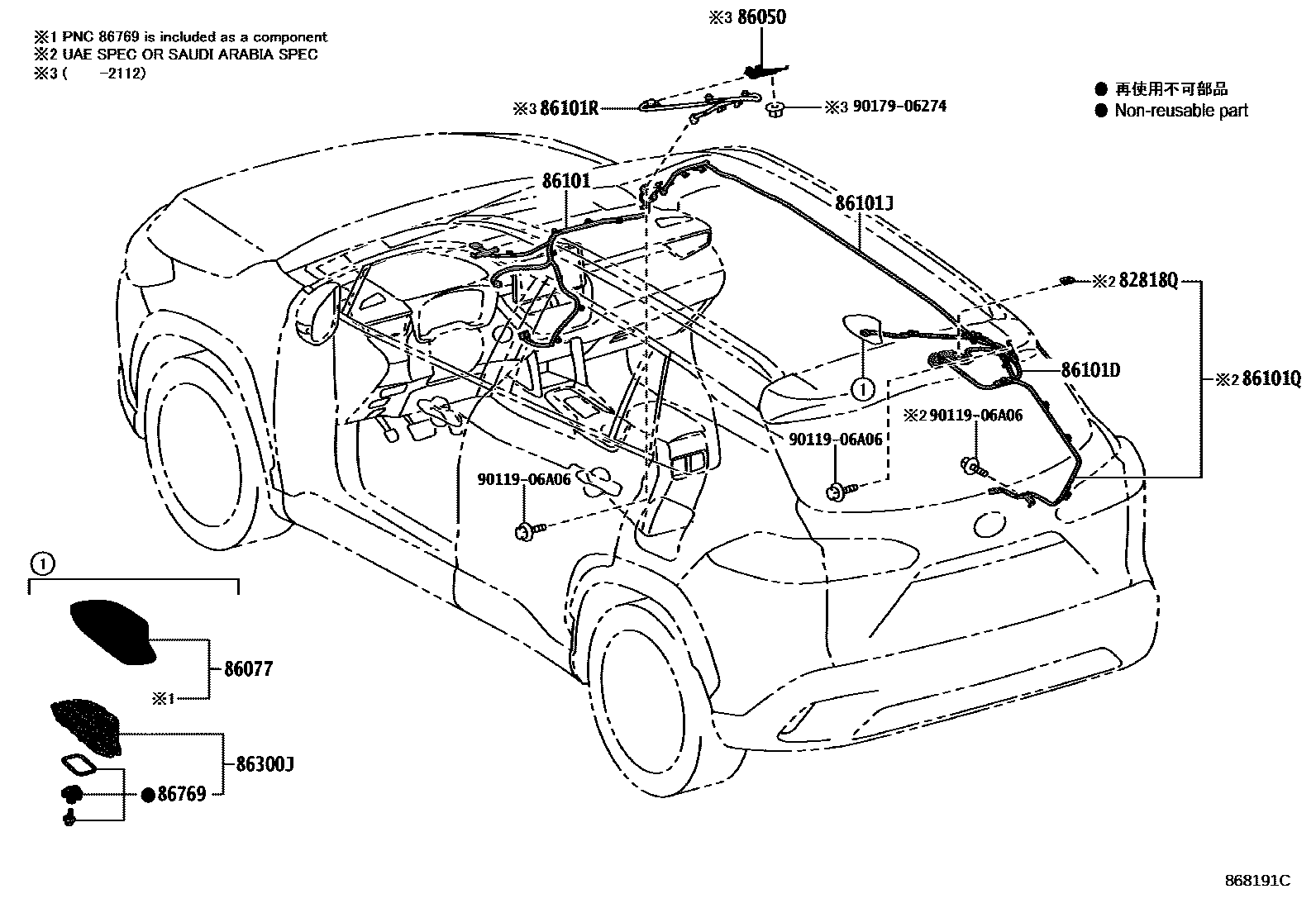

Toyota COROLLA antenna — Figure 8604
Toyota COROLLA EPC diagram 8604, antenna, with 2 images and 9 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 82818Q | No. 1 wire harness protection device | 82817-10350 |
| 86050 | Monitor antenna assembly | 86050-53180 |
| 86101 | Antenna wire sub-assembly | 86101-0A160 · 86101-0A180 · 86101-0A190 · 86101-0A200 · 86101-0A210 · 86101-0A230 · 86101-0A250 · 86101-0A260 · 86101-0A290 · 86101-0A510 · 86101-0A570 · 86101-0A580 · 86101-0A630 · 86101-0A640 · 86101-0A660 · 86101-0A700 · 86101-0AA00 · 86101-0AA10 · 86101-0AA20 · 86101-0AA70 · 86101-0AA80 · 86101-0AB40 · 86101-0AB70 · 86101-0AB80 |
| 86101D | No. 3 antenna wire sub-assembly | 86101-0A020 · 86101-0A040 · 86101-0A060 · 86101-0A670 · 86101-0A680 · 86101-0AA30 · 86101-0AA40 · 86101-0AA50 · 86101-0AB50 · 86101-0AC00 |
| 86101J | Antenna No. 2 wire sub-assembly | 86101-0A070 · 86101-0A090 · 86101-0A110 · 86101-0A240 · 86101-0A650 · 86101-0A690 · 86101-0AA90 · 86101-0AB00 · 86101-0AB10 · 86101-0AB20 · 86101-0AB30 · 86101-0AB60 · 86101-0AB90 |
| 86101Q | No. 4 antenna wire sub-assembly | 86101-0A010 |
| 86101R | No. 5 antenna wire sub-assembly | 86101-0A300 |
| 86300J | Roof antenna assembly | 86300-0A020 · 86300-0A080 · 86300-42250 · 86300-47220 · 86760-16010 · 86760-47061 |
| 86769 | roof radome | 86769-0K010 · 86769-0K030 · 86769-12010 · 86769-K0010 |
