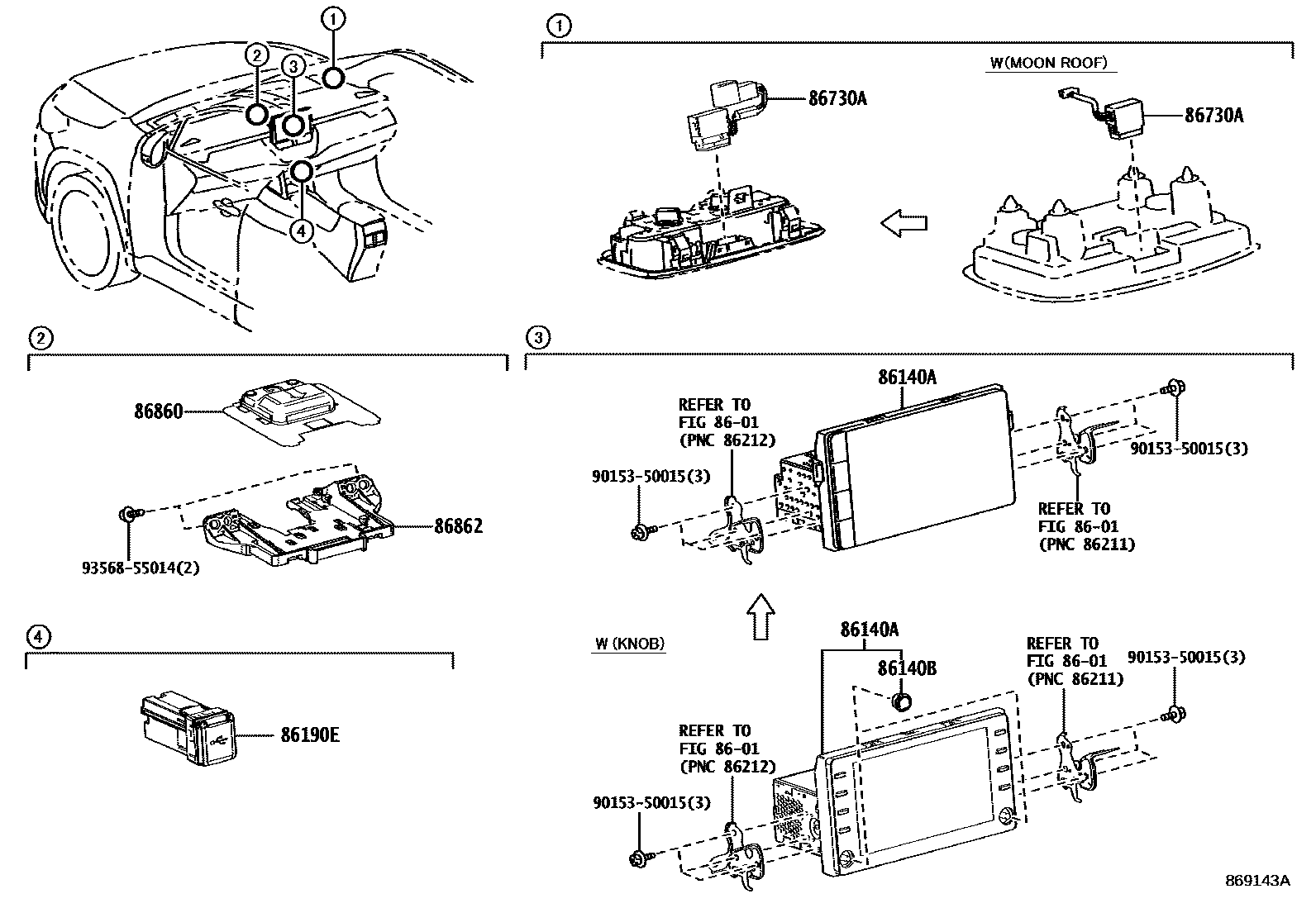

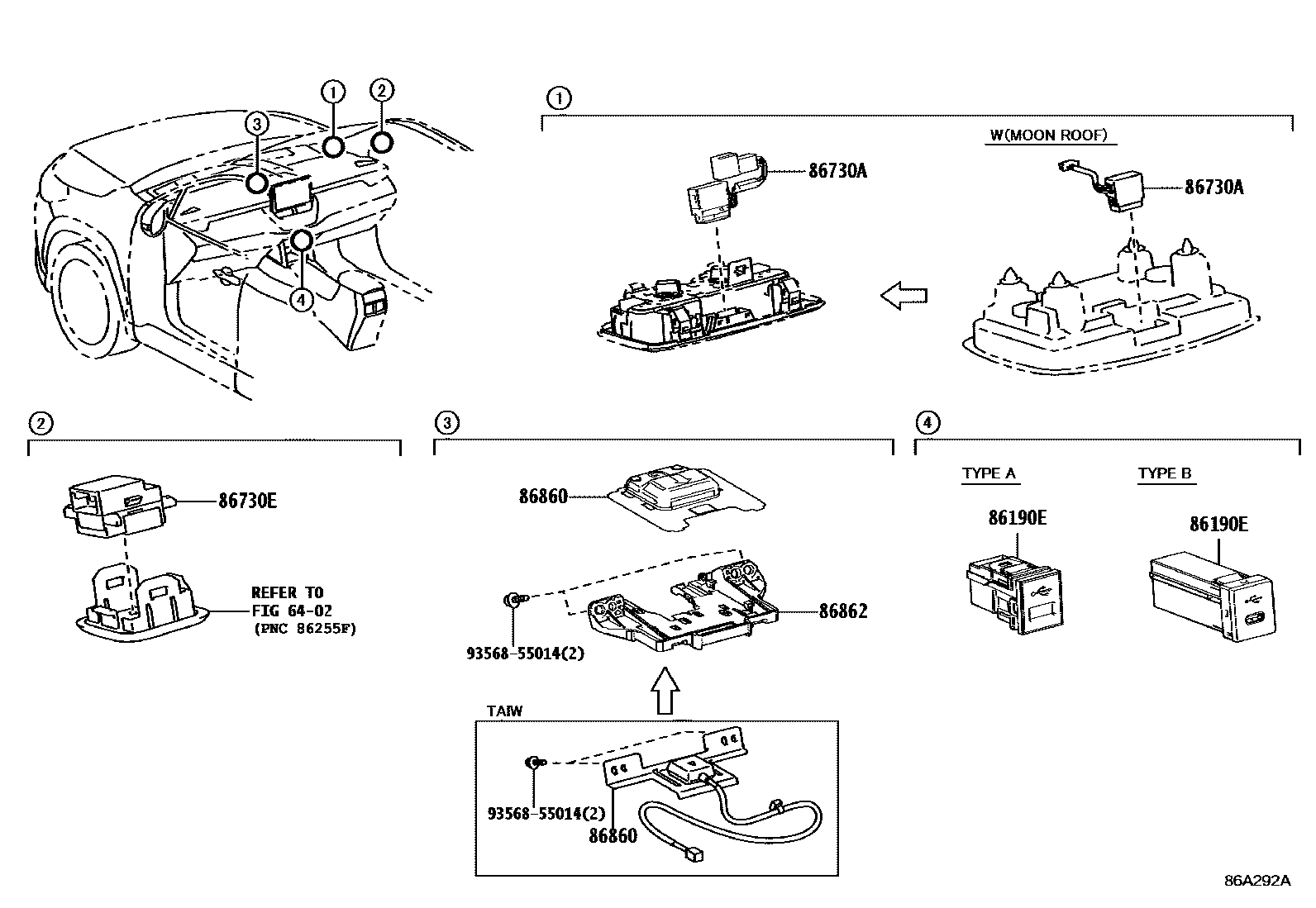

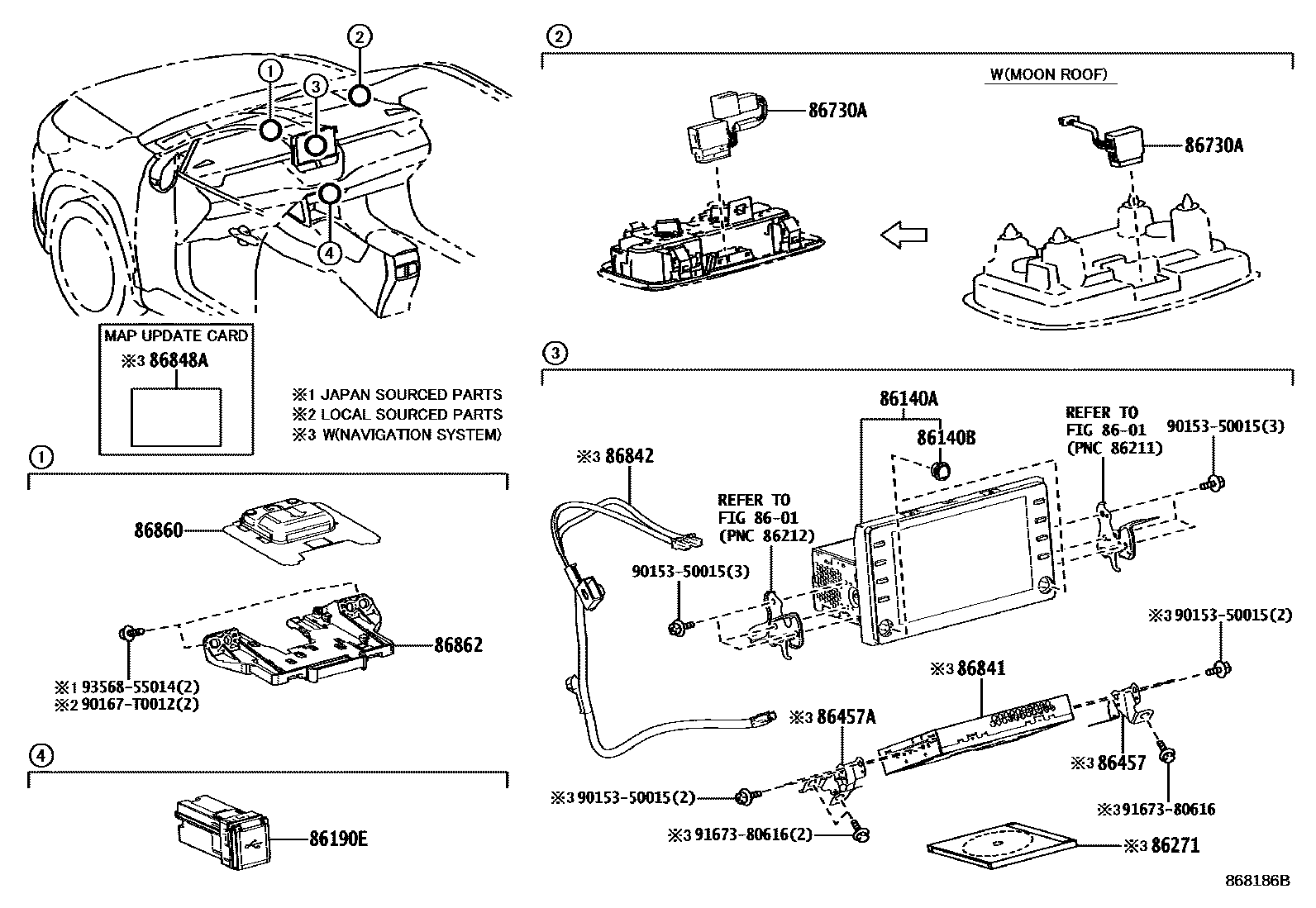

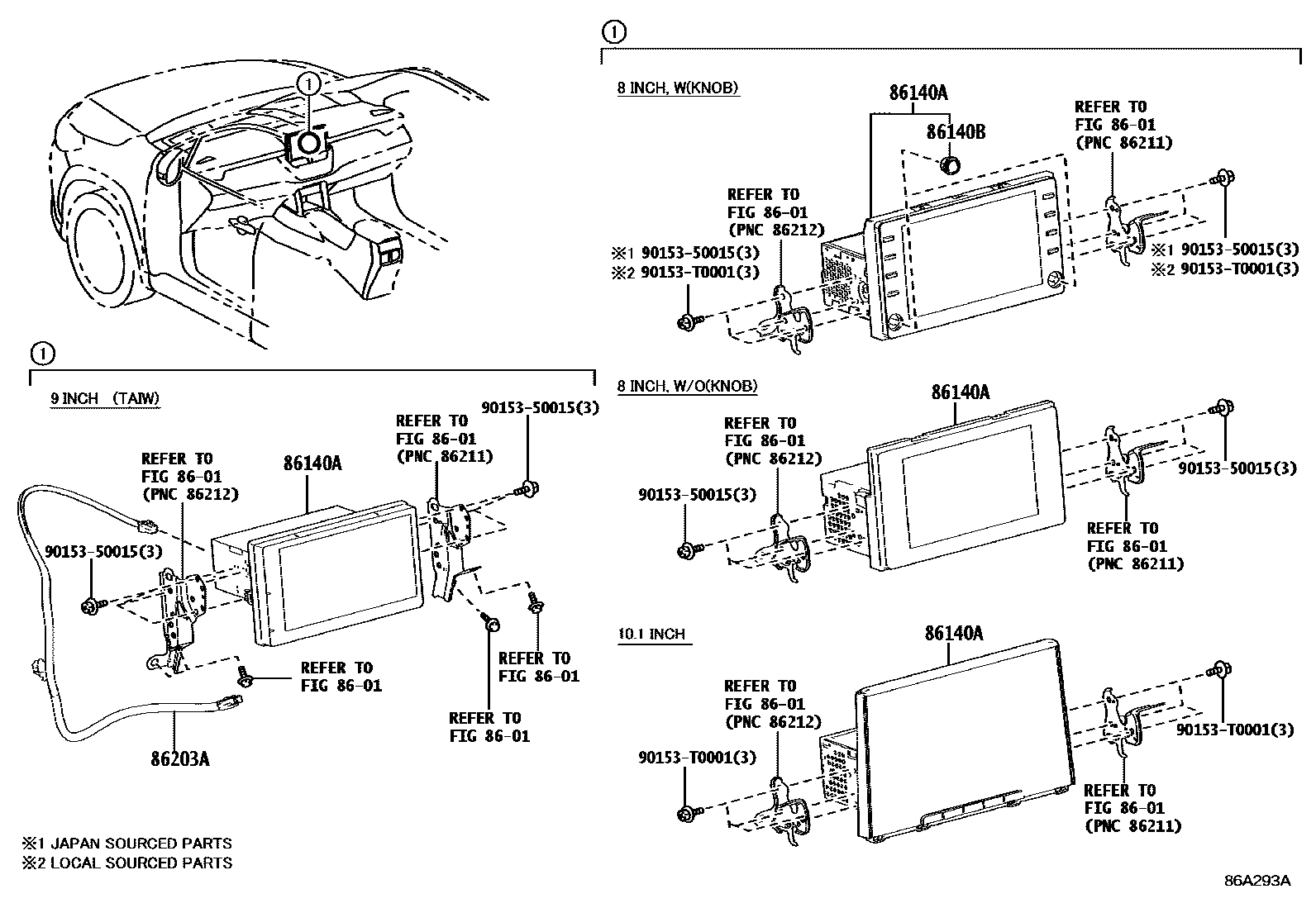

Toyota COROLLA 导航和前监视器显示屏 — Figure 8603
Toyota COROLLA EPC diagram 8603, 导航和前监视器显示屏, with 4 images and 14 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 86140A | Radio and display receiver assembly | 86140-0A010 · 86140-0A020 · 86140-0A030 · 86140-0A070 · 86140-0A090 · 86140-0A100 · 86140-0A141 · 86140-0A142 · 86140-0A330 · 86140-0A381 · 86140-0A401 · 86140-0A421 · 86140-0A440 · 86140-0A441 · 86140-0A481 · 86140-16010 · 86140-16020 · 86140-16030 · 86140-16031 · 86140-16032 · 86140-16040 · 86140-16041 · 86140-16070 · 86140-YY070 · 86140-YY130 · 86140-YY131 · 86140-YY370 · 86140-YY371 · 86140-YY440 · 86140-YY450 · 86140-YY460 · 86140-YY470 · 86140-YY480 · 86140-YY520 · 86140-YY530 · 86140-YY670 · 86140-YY790 · 86140-YY850 · 86140-YYA10 |
| 86140B | Radio and display receiver switch button | 90010-22129 · 90010-23057 · 90011-25321 |
| 86190E | Stereo socket adapter assembly | 86190-12061 · 86190-12080 · 86190-16040 · 86190-26010 · 86190-26011 · 86190-35020 · 86190-52070 · 86190-YY030 |
| 86203A | Monitor wiring harness sub-assembly | 86203-YY120 · 86203-YY130 · 86203-YY140 |
| 86271 | CD | 86807-11013 · 86807-11014 · 86807-11015 · 86807-11016 · 86807-11073 · 86807-11074 · 86807-33012 · 86807-33013 |
| 86457 | Multimedia module bracket No. 1 | 86457-02070 · 86457-12010 |
| 86457A | Multimedia module bracket No. 2 | 86457-02080 · 86457-12020 |
| 86730A | Telephone amplifier assembly | 86730-12090 · 86730-12100 · 86730-47030 · 86730-47040 · 86730-52010 · 86730-52020 |
| 86730E | Amplifier assembly | 86730-16010 |
| 86841 | Navigation ECU | 86840-02021 · 86840-02022 · 86840-02031 · 86840-02032 · 86840-02060 · 86840-02061 · 86840-02062 · 86840-02063 · 86840-02064 |
| 86842 | Navigation harness No. 1 | 86842-12020 · 86842-12030 |
| 86848A | Map serial number update card | 86848-33010 · 86848-33020 · 86848-33070 |
| 86860 | Navigation antenna assembly | 86860-02070 · 86860-78010 · 86860-YY050 · 86860-YY080 · 86880-42010 · 86880-52020 |
| 86862 | Navigation antenna bracket | 86862-42010 · 86862-YY030 |
