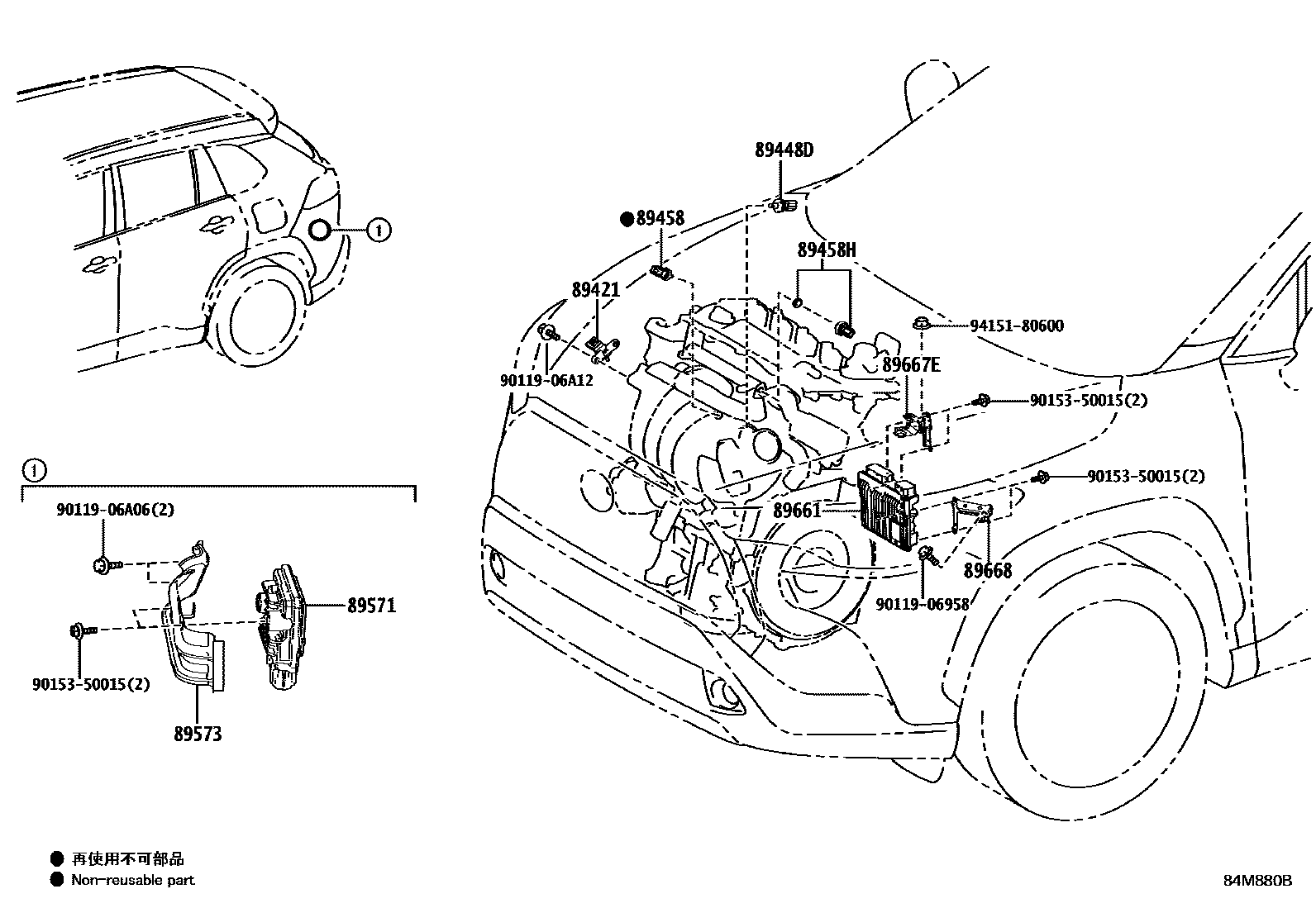

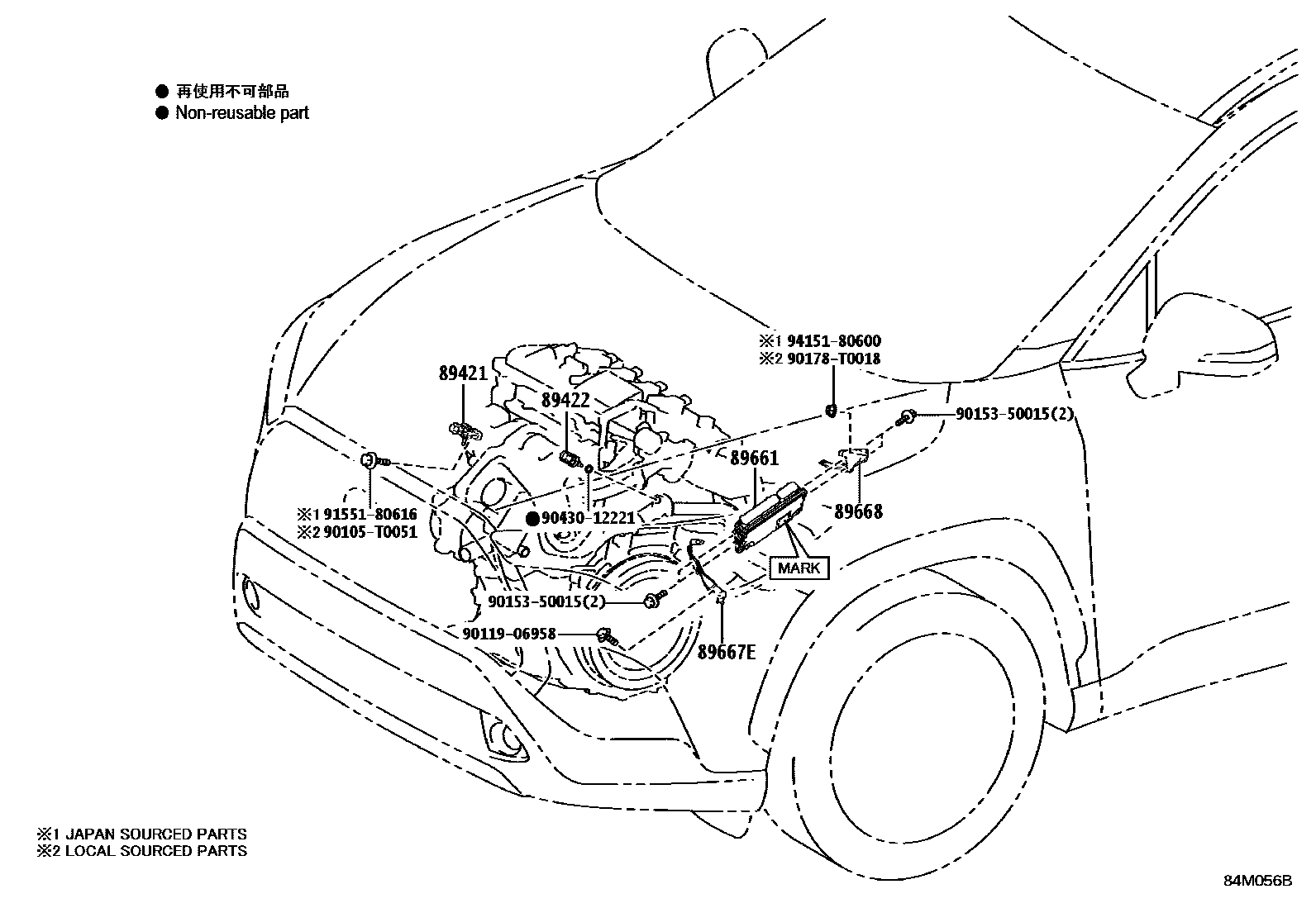

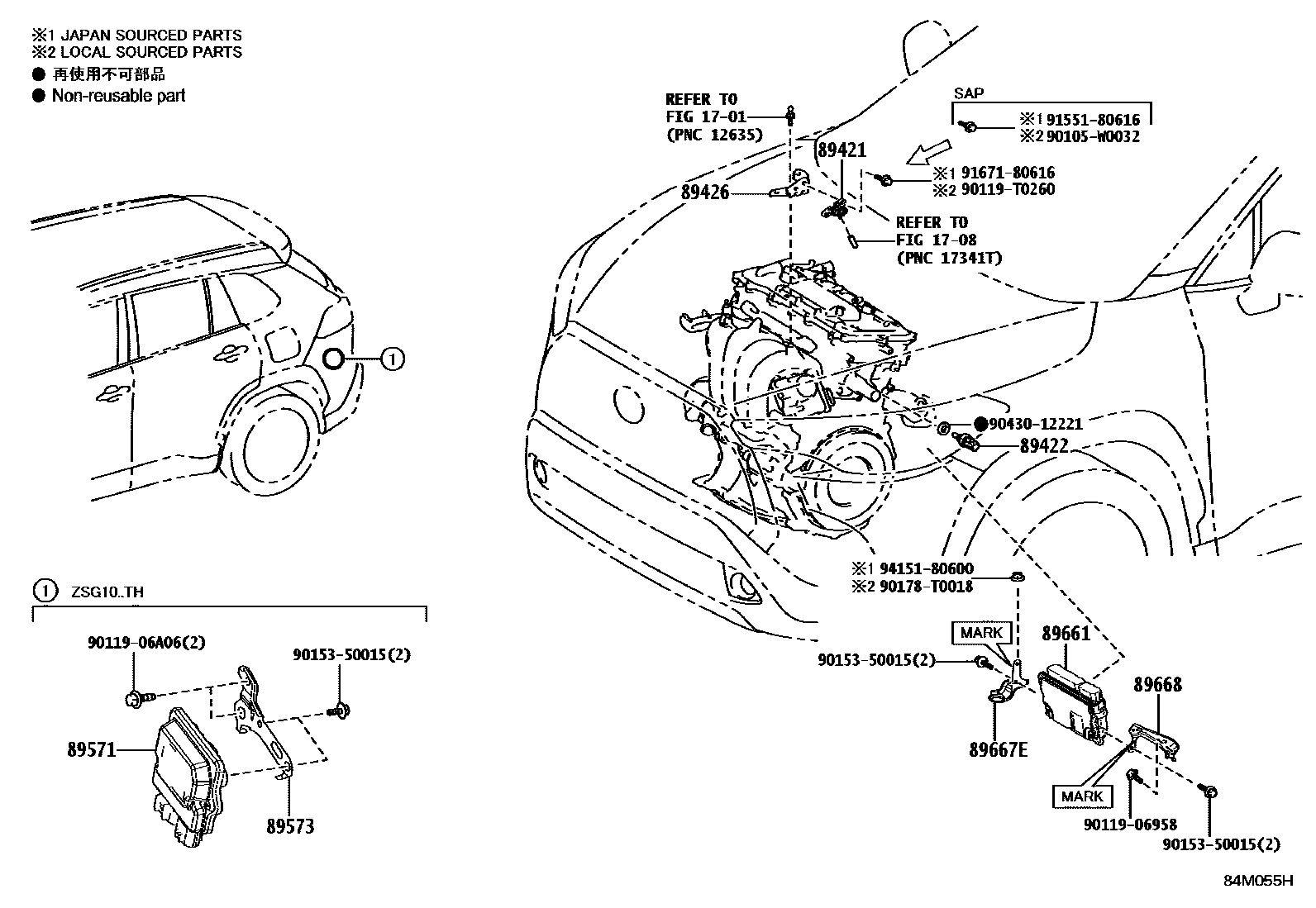

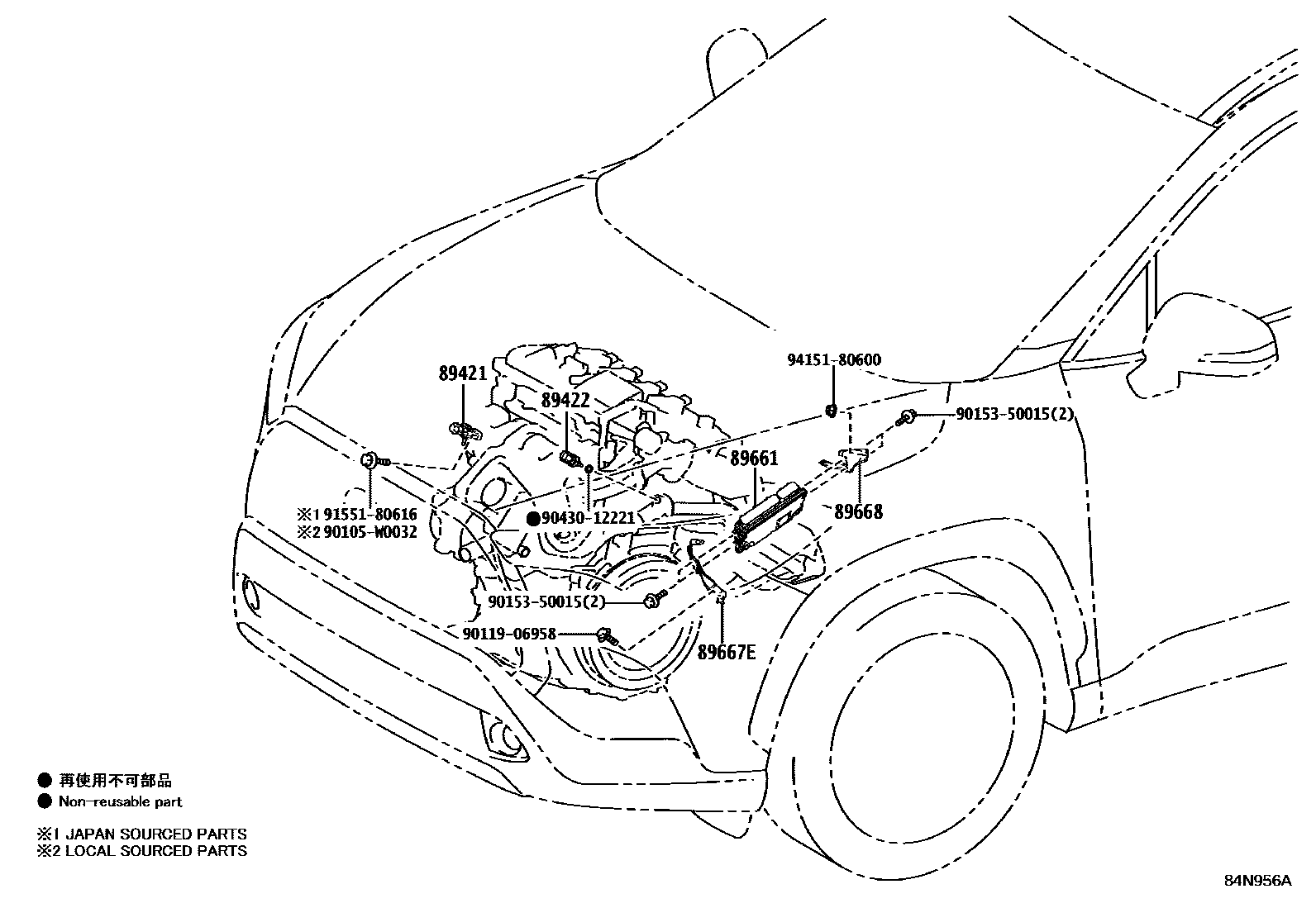

Toyota COROLLA 电子燃油喷射系统 — Figure 8404
Toyota COROLLA EPC diagram 8404, 电子燃油喷射系统, with 4 images and 11 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 89421 | Vacuum sensor assembly (for E.F.I.) | 89421-26030 · 89421-33010 |
| 89422 | Water temperature sensor (for E.F.I.) | 89422-33030 |
| 89426 | Vacuum sensor holder | 89426-12270 |
| 89448D | Oil pressure and sensors | 89448-33010 |
| 89458 | fuel pressure sensor | 89458-33030 |
| 89458H | No. 2 fuel pressure sensor | 89458-33041 · 89458-33042 |
| 89571 | Fuel pump control ECU | 89571-42010 · 89571-K0010 |
| 89573 | Fuel pump control ECU bracket | 89573-12110 |
| 89661 | Engine control ECU | 89661-0A010 · 89661-0A020 · 89661-0A030 · 89661-0A090 · 89661-0A110 · 89661-0A111 · 89661-0A120 · 89661-0A121 · 89661-0A130 · 89661-0A131 · 89661-0A140 · 89661-0A141 · 89661-0A210 · 89661-0A220 · 89661-0A240 · 89661-0A250 · 89661-0A260 · 89661-0A390 · 89661-0A410 · 89661-0A430 · 89661-0A450 · 89661-0A460 · 89661-0A470 · 89661-0A480 · 89661-0A490 · 89661-0A500 · 89661-0A510 · 89661-0A560 · 89661-0A570 · 89661-0A580 · 89661-0A590 · 89661-0A600 · 89661-0A610 · 89661-0A620 · 89661-0A630 · 89661-0A640 · 89661-0A670 · 89661-0A680 · 89661-0A690 · 89661-0A740 · 89661-0A750 · 89661-0A760 · 89661-0A890 · 89661-0AA00 · 89661-0AA10 · 89661-0ZZ40 · 89661-0ZZ50 · 89666-02550 · 89666-02560 · 89666-02G80 |
| 89667E | No. 1 engine control ECU bracket | 89667-02500 · 89667-02550 · 89667-02570 · 89667-02580 · 89667-02630 · 89667-0A010 · 89667-0A070 · 89667-12370 · 89667-F4040 |
| 89668 | No. 2 engine control ECU bracket | 89668-02460 · 89668-02540 · 89668-02550 · 89668-02560 · 89668-0A010 · 89668-0A030 · 89668-0A080 · 89668-47050 · 89668-F4050 |
