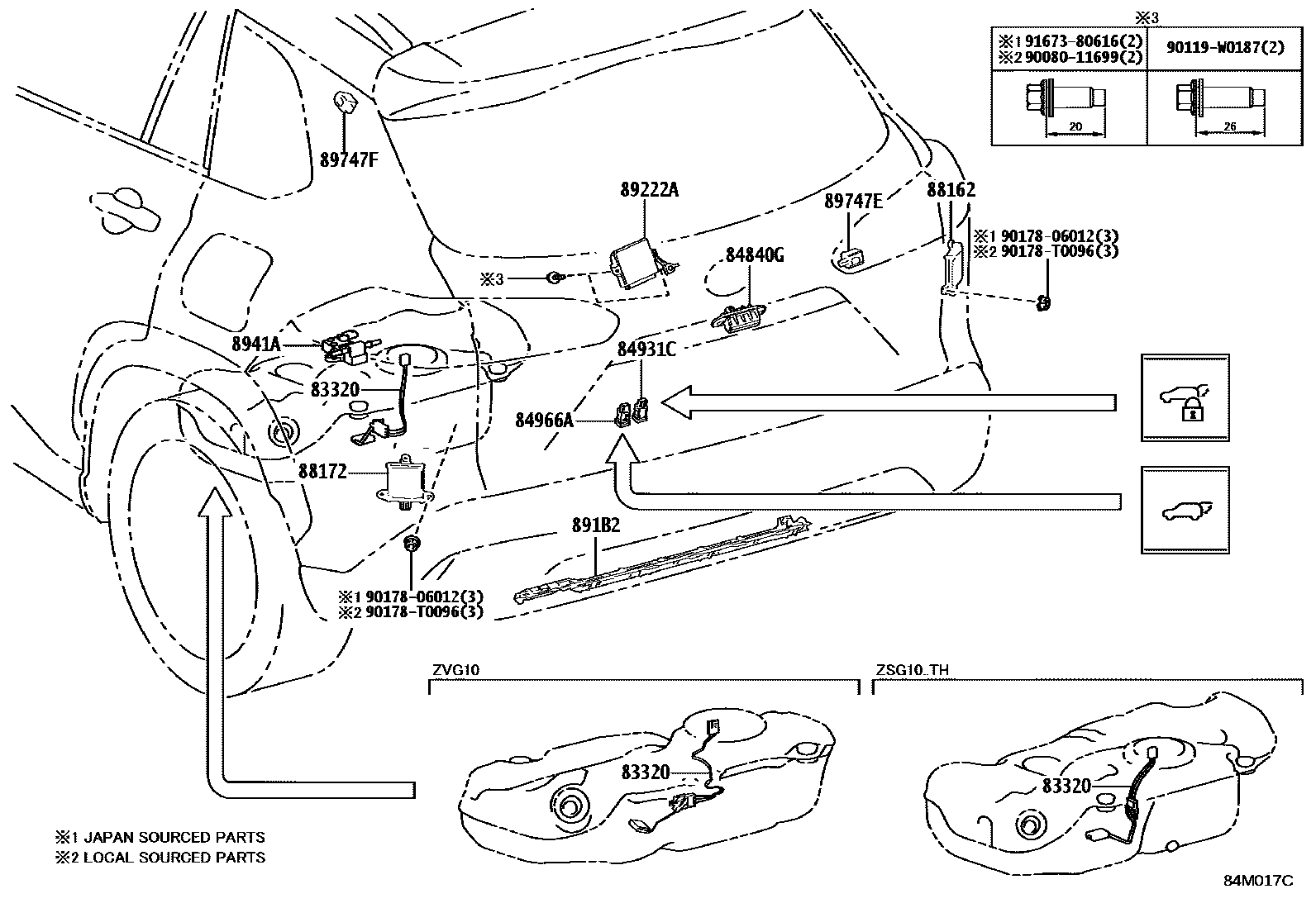

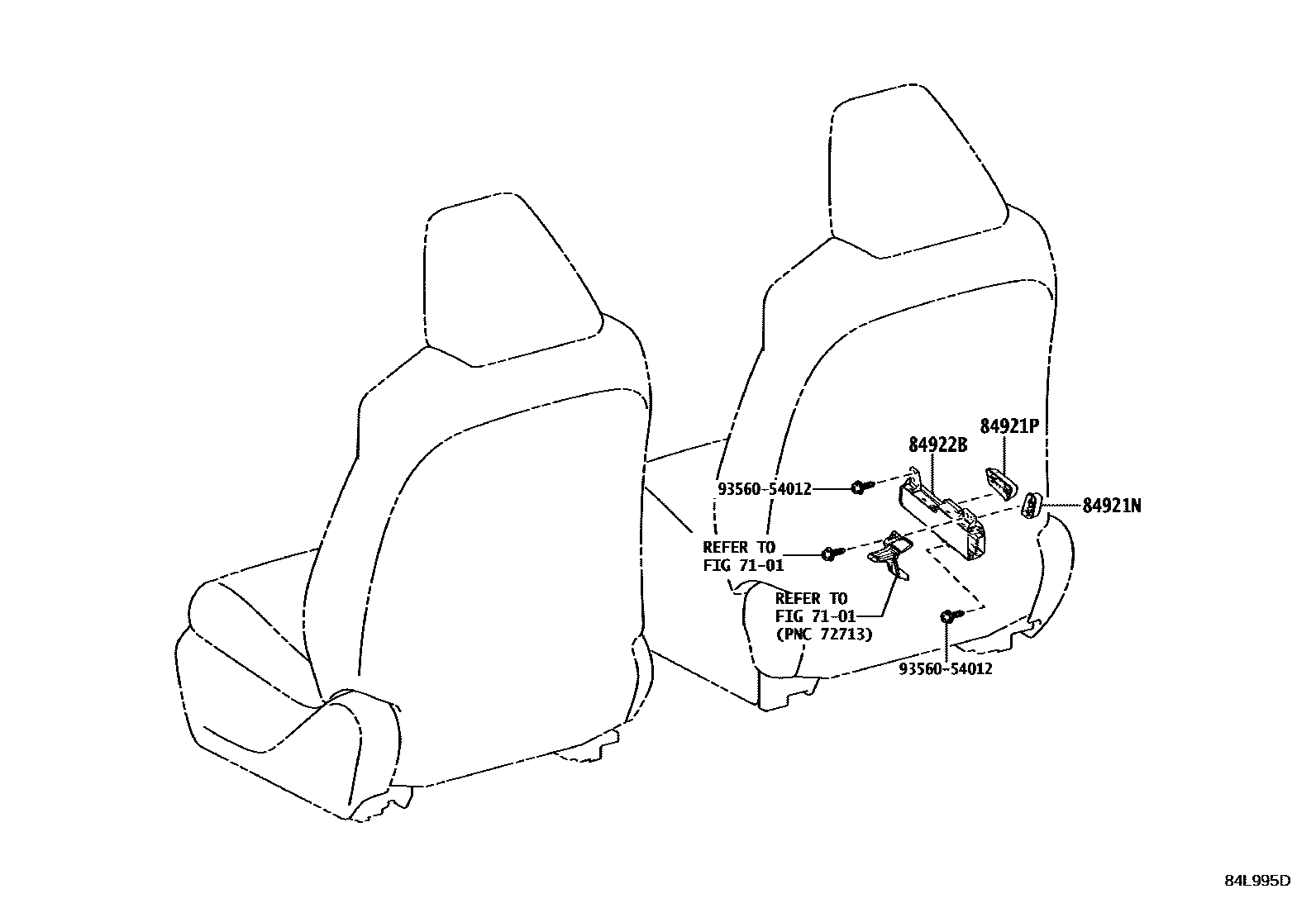

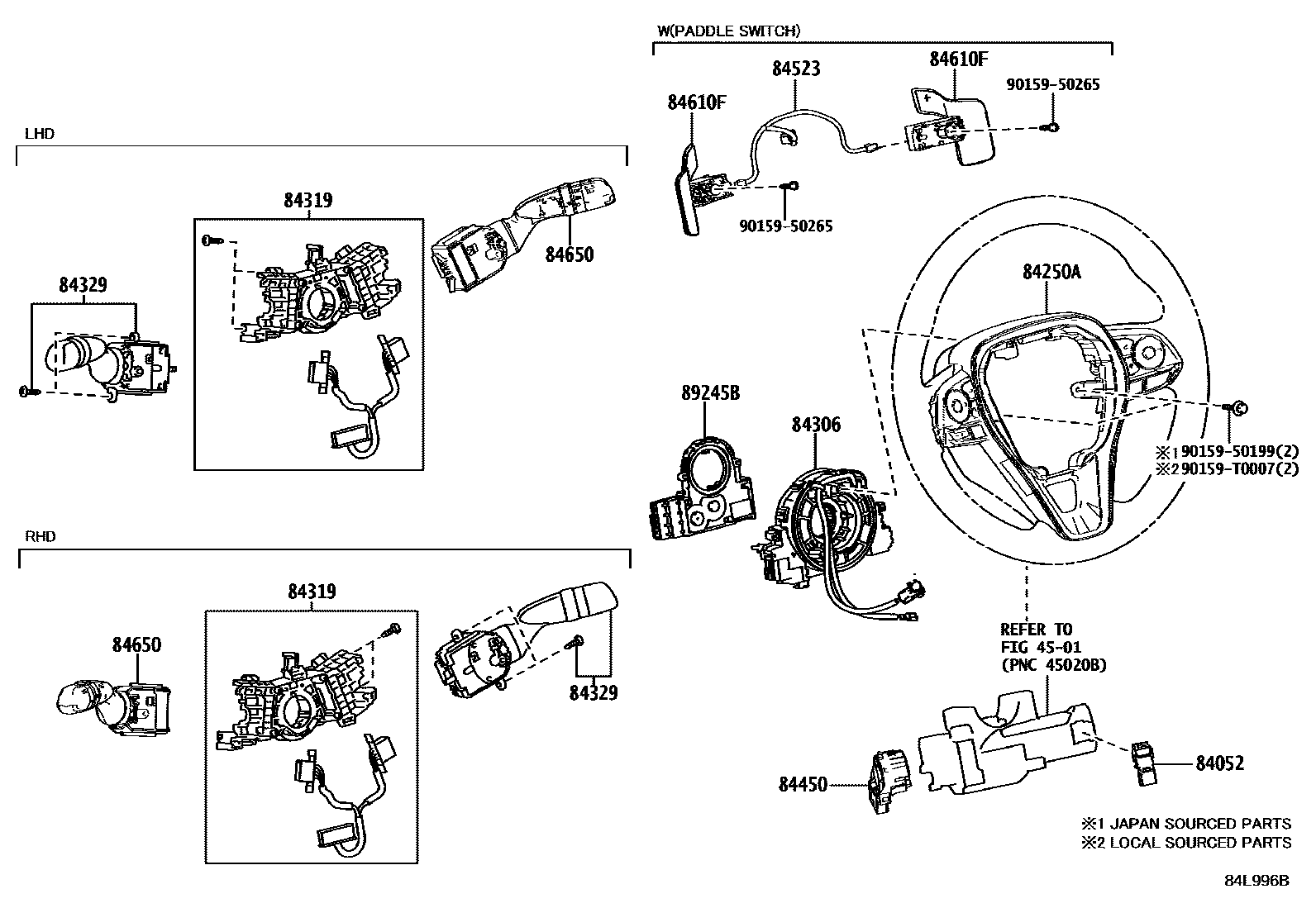

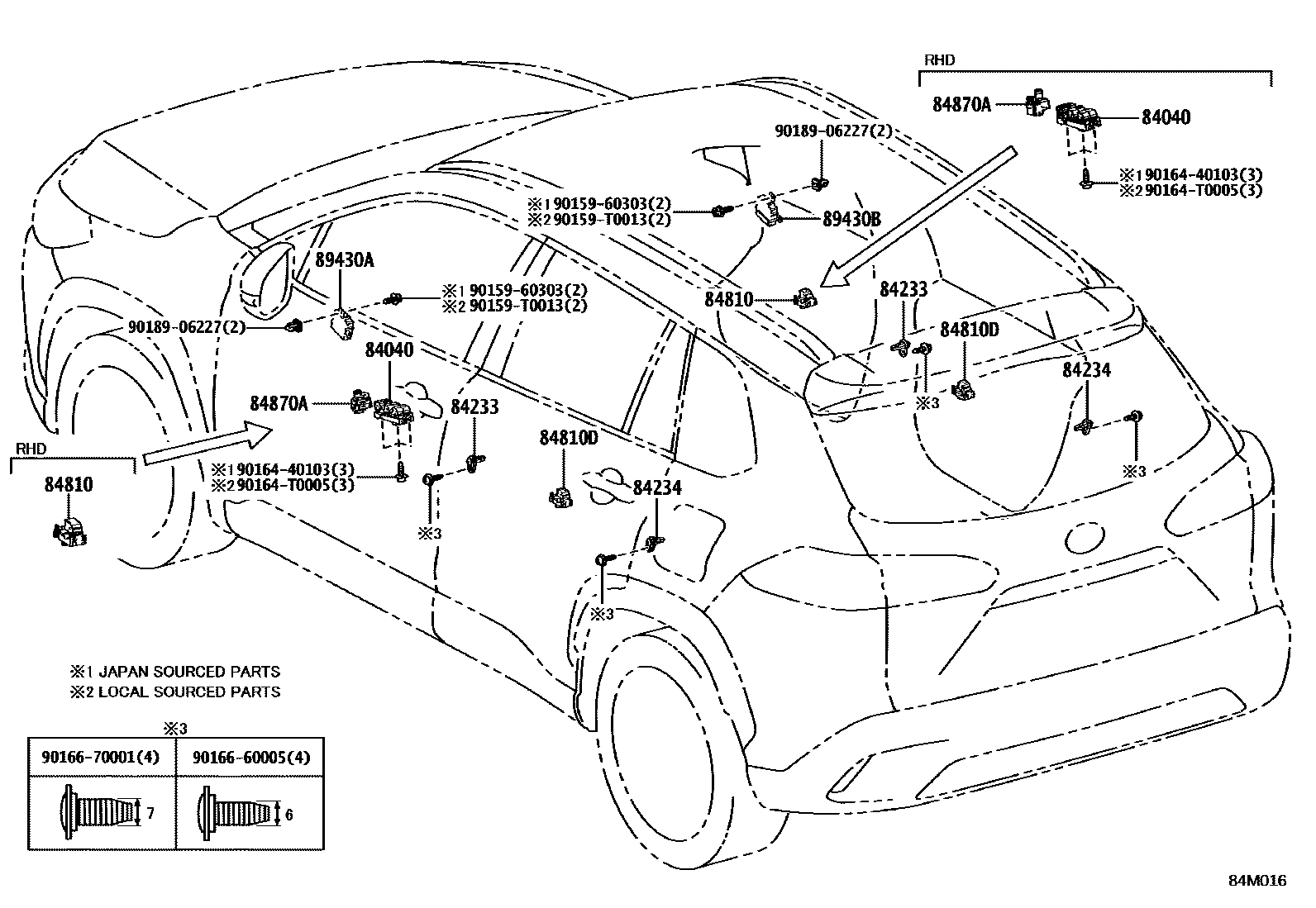

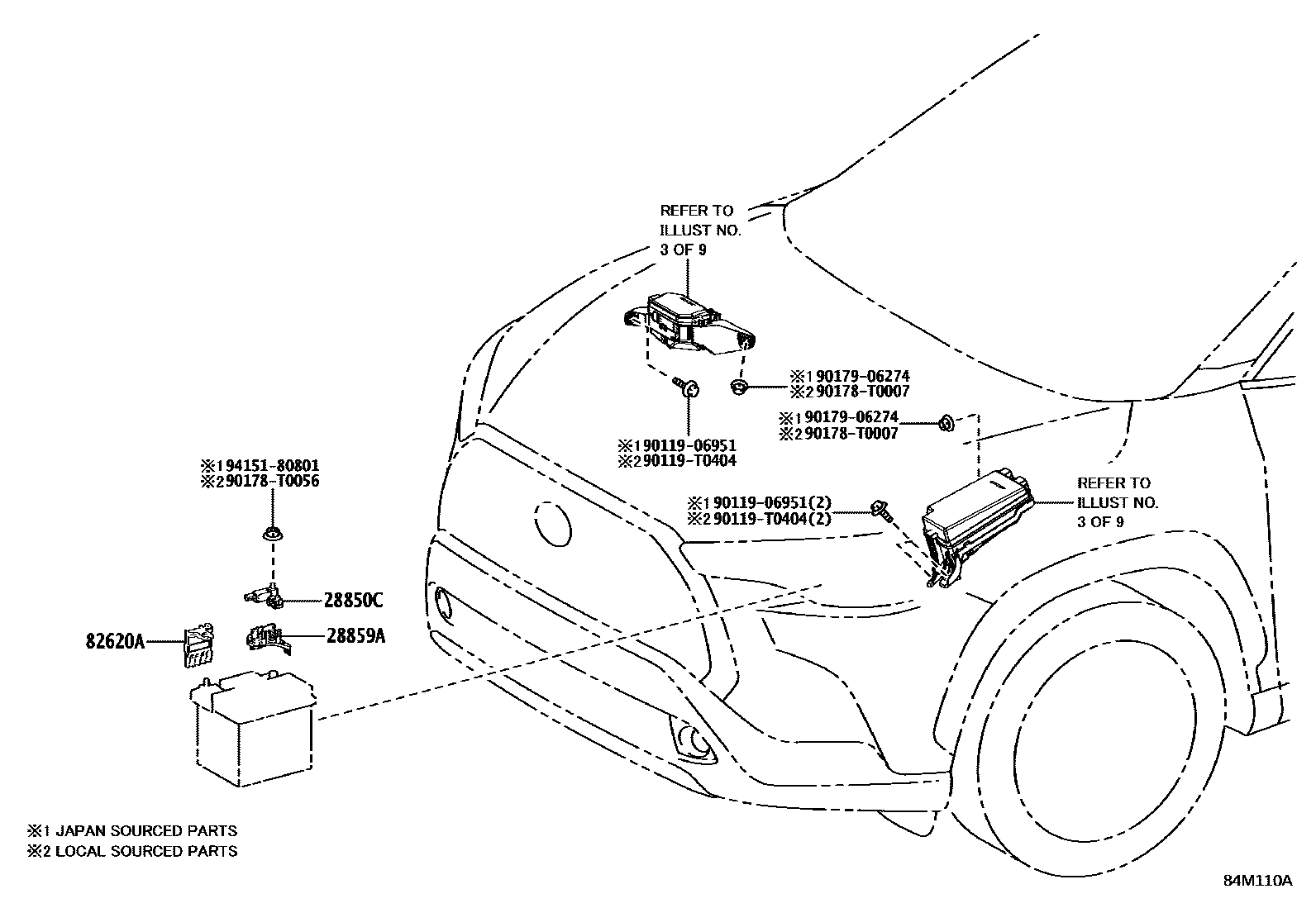

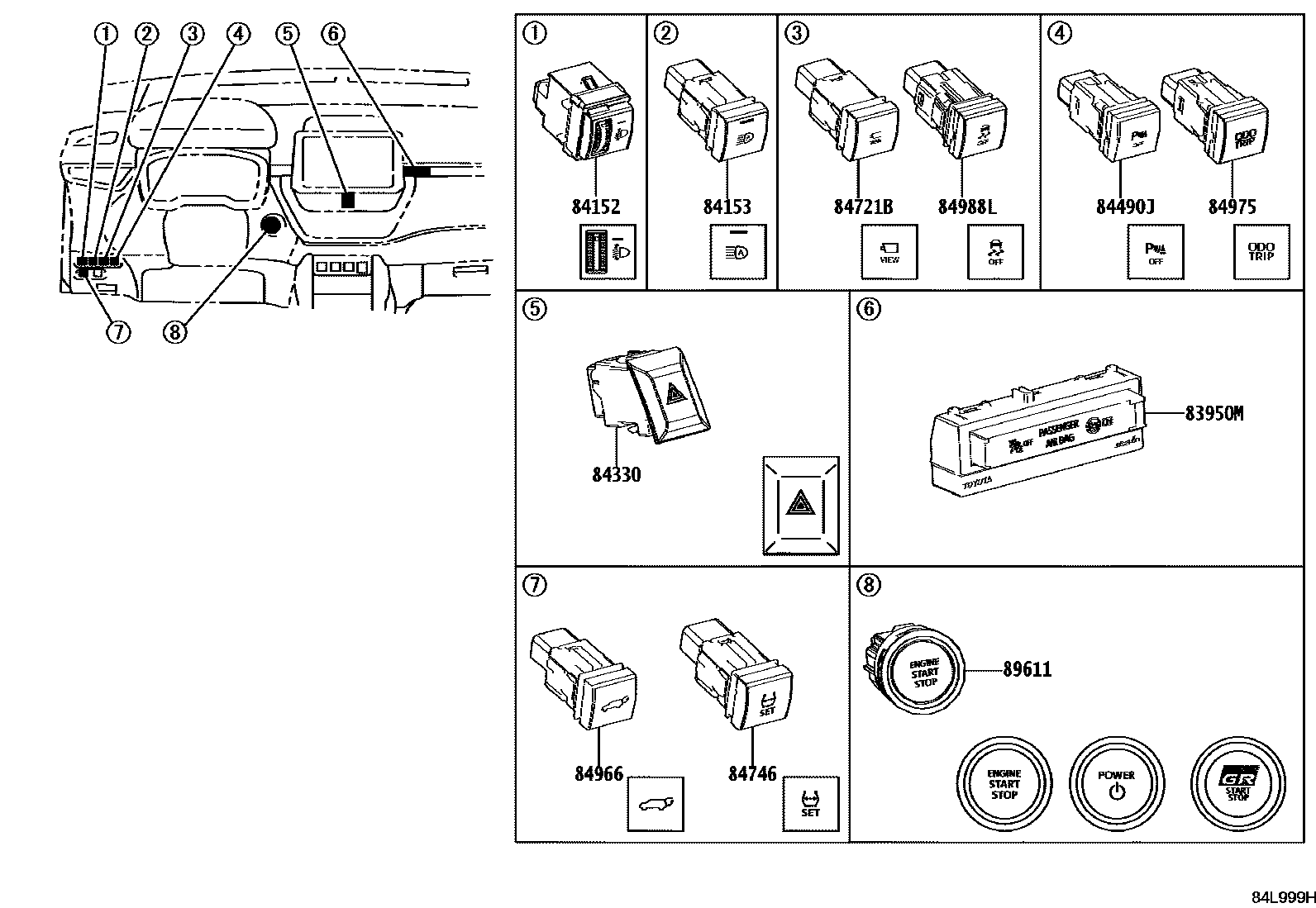

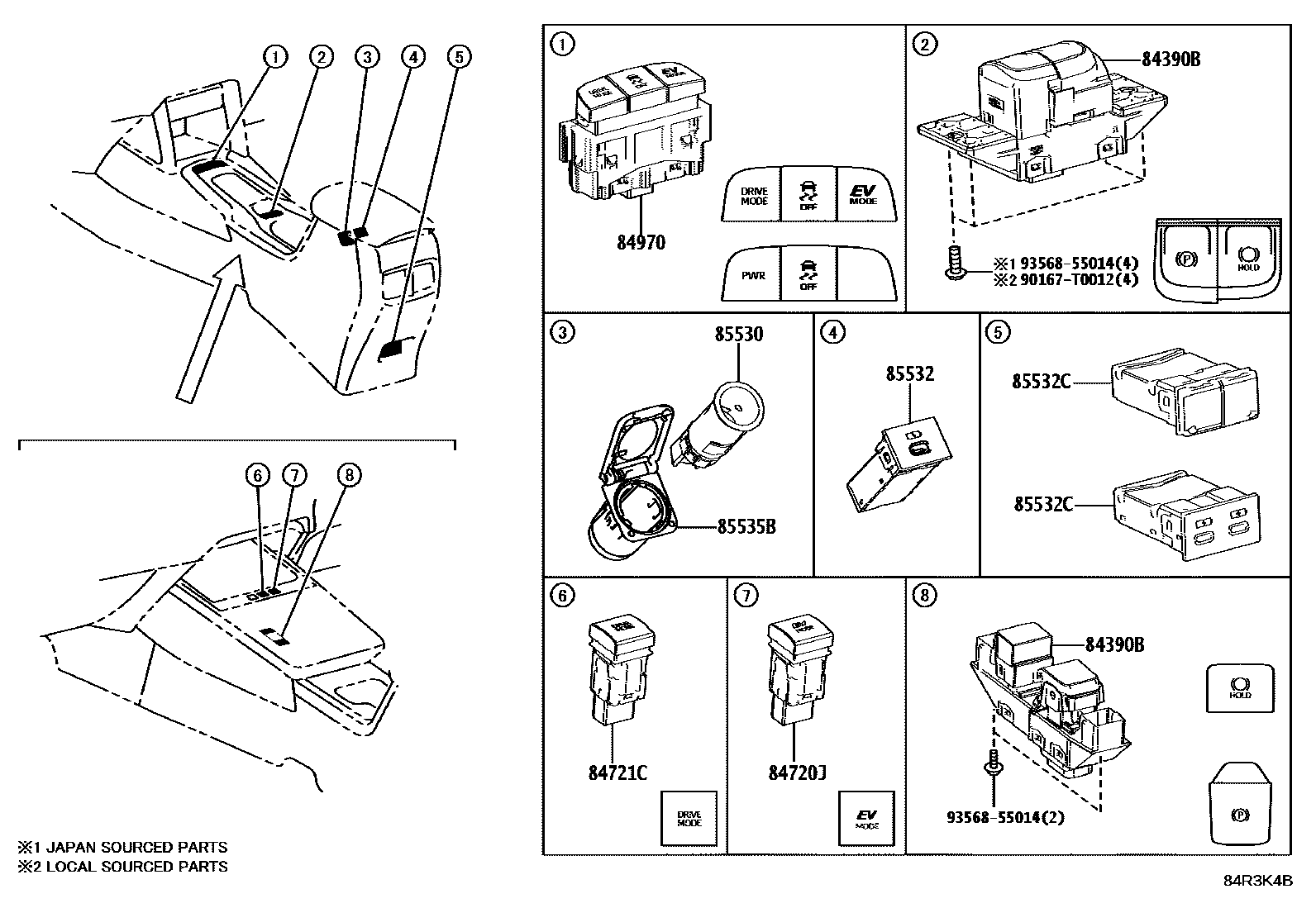

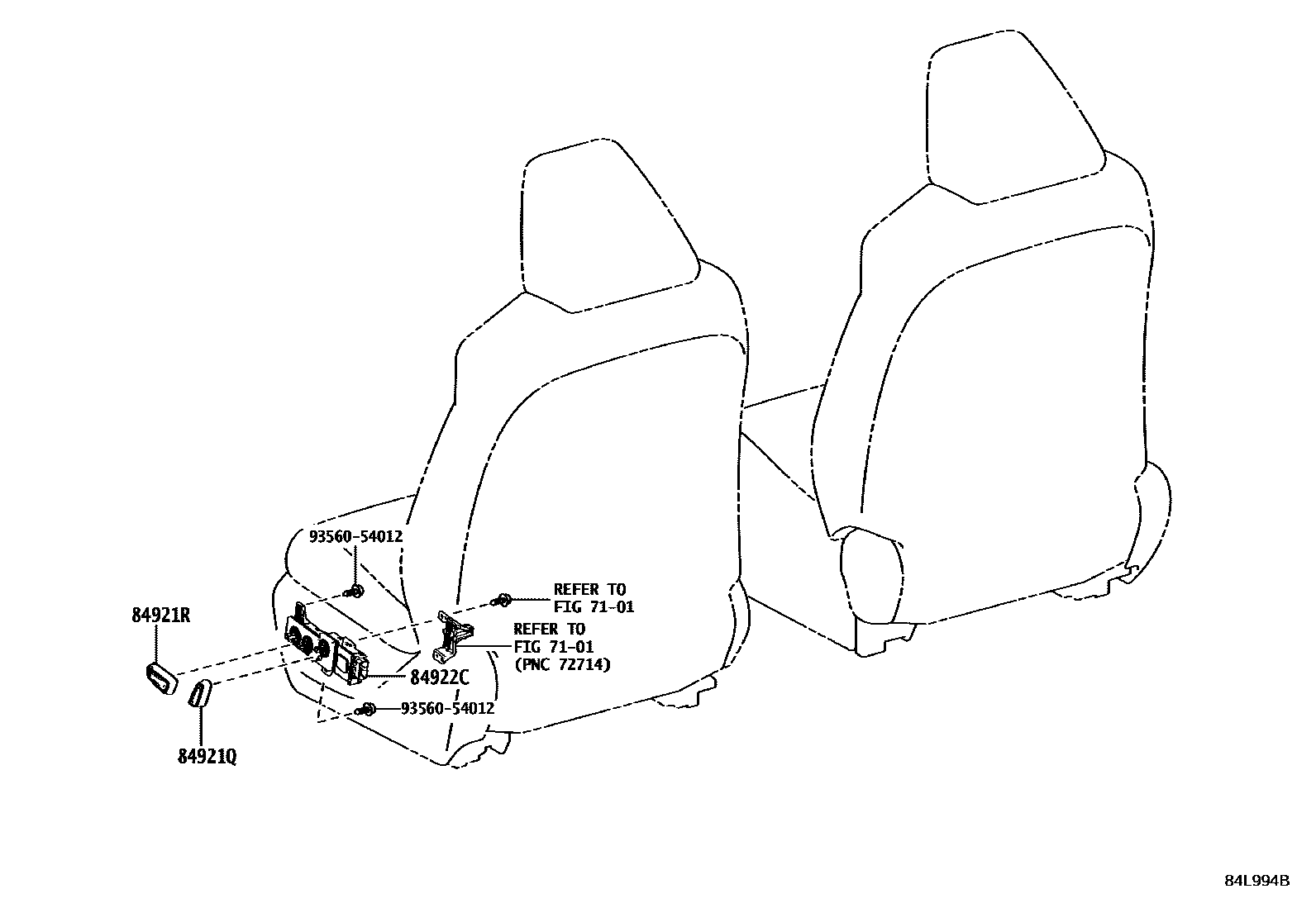

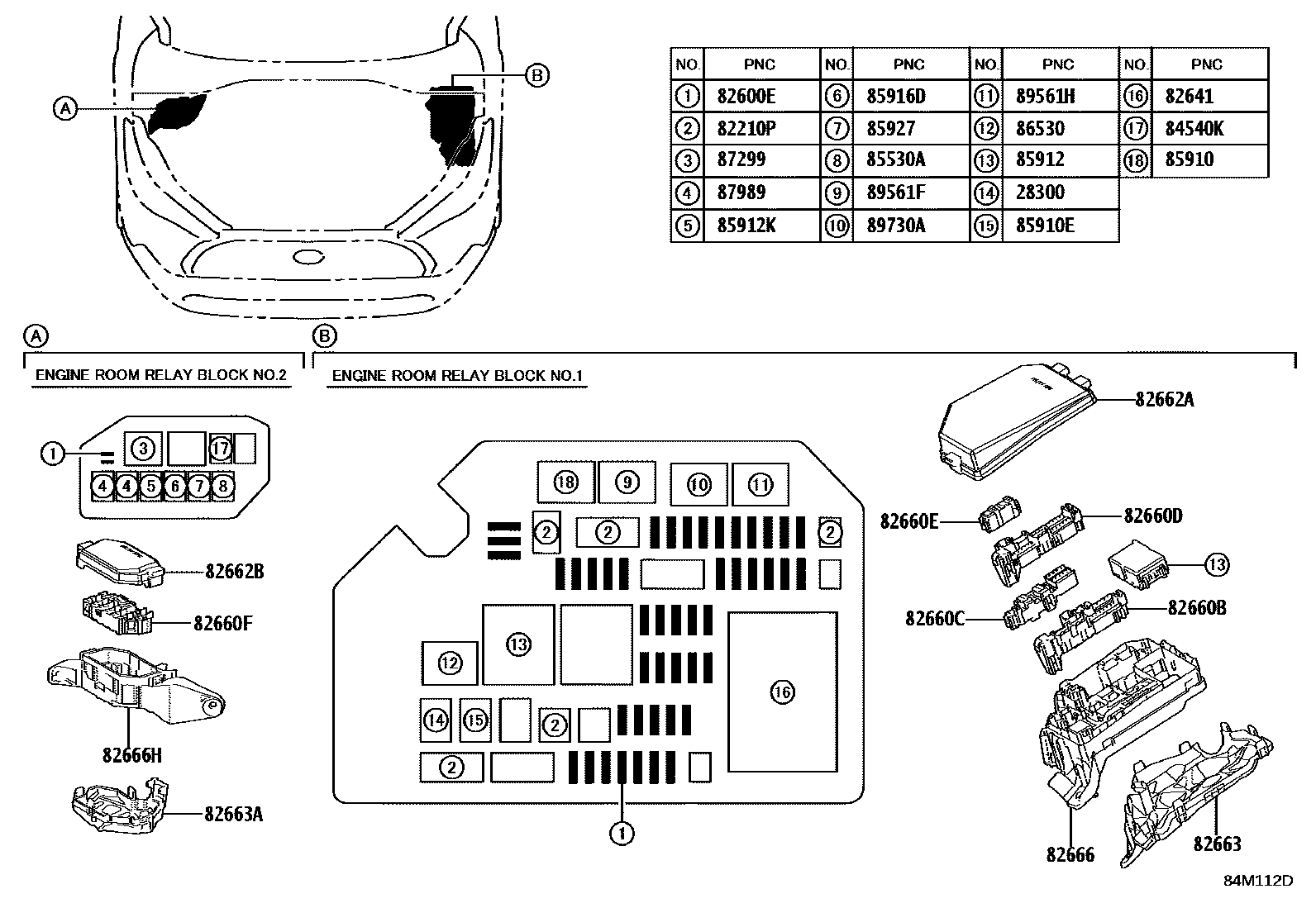

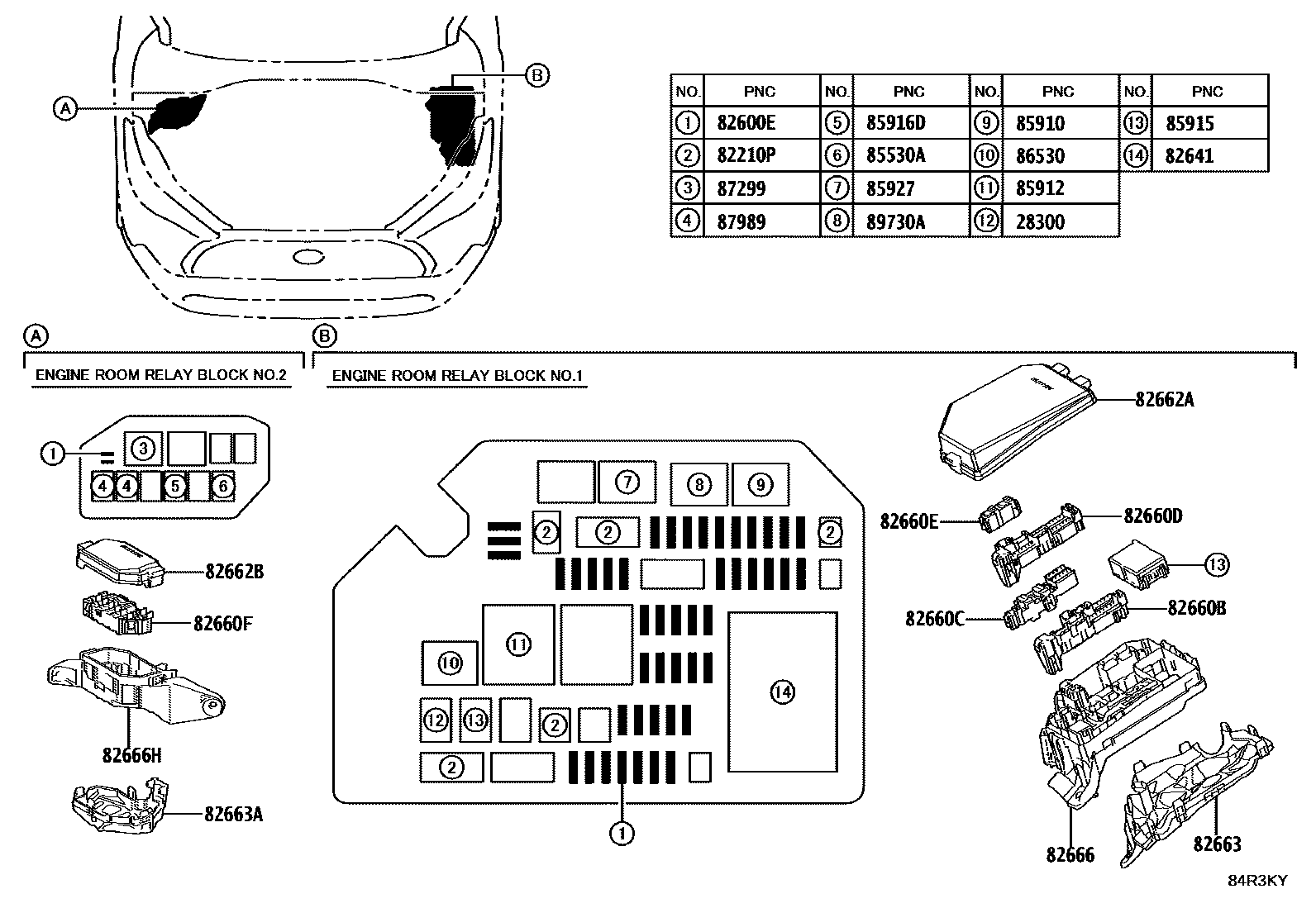

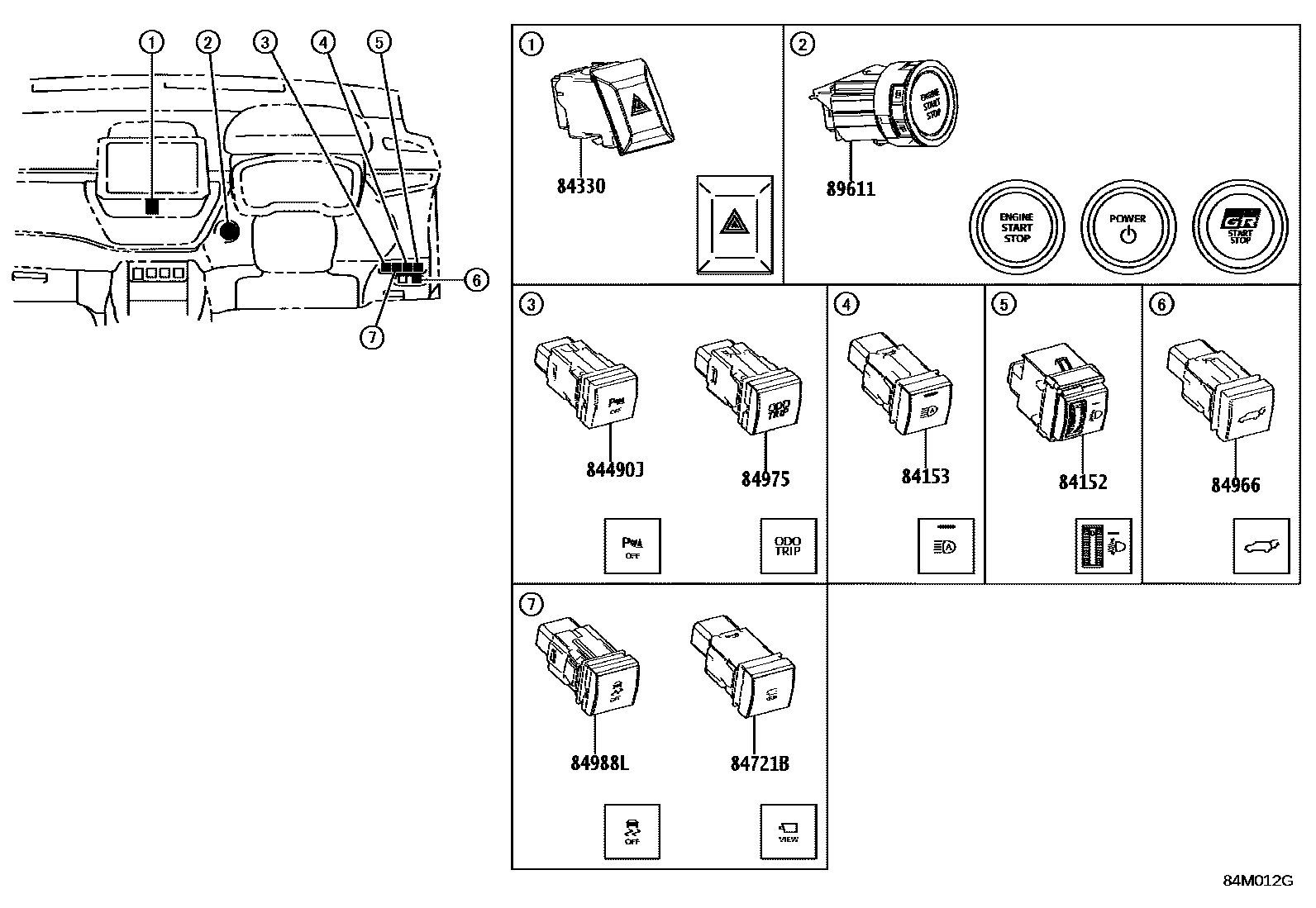

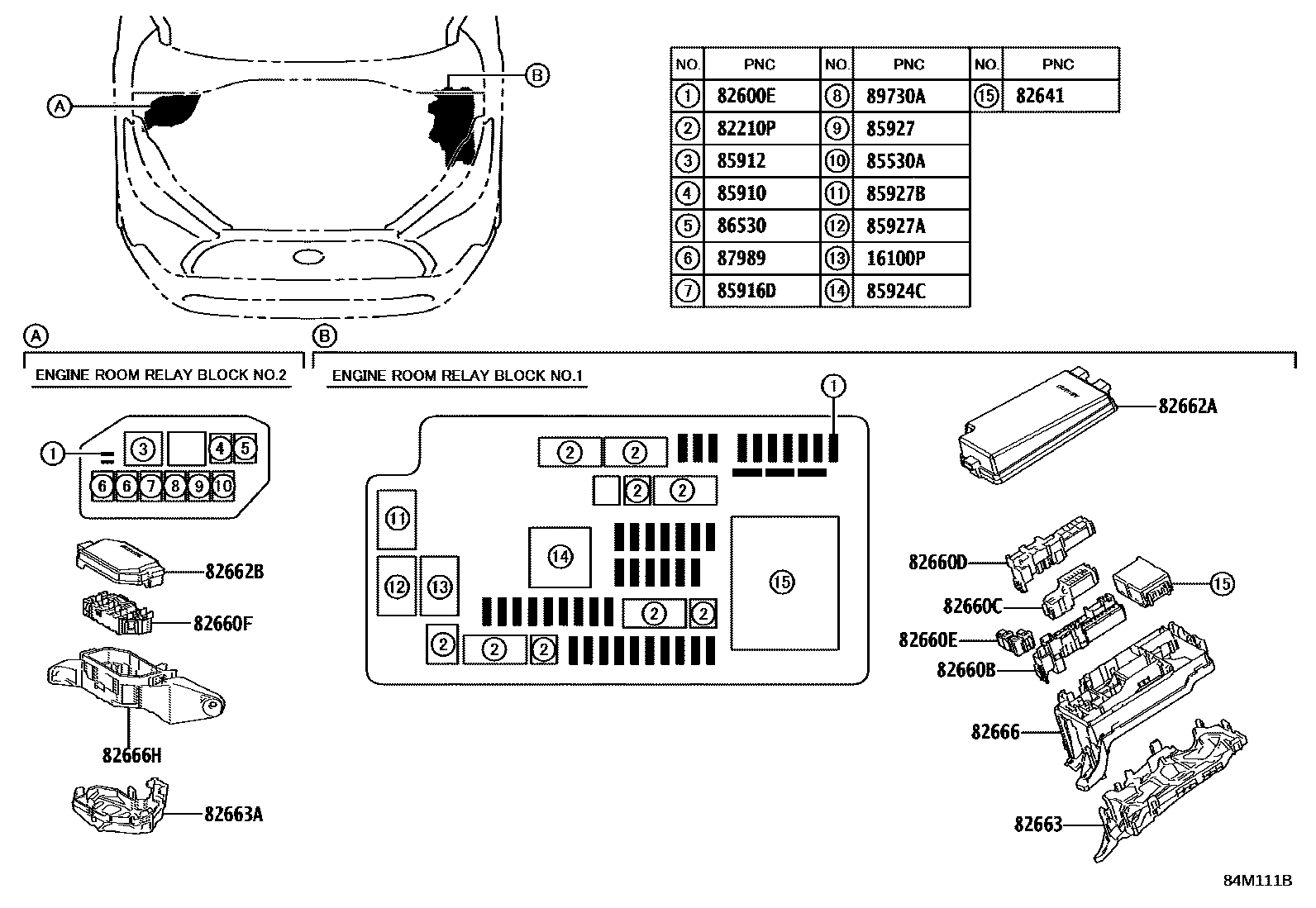

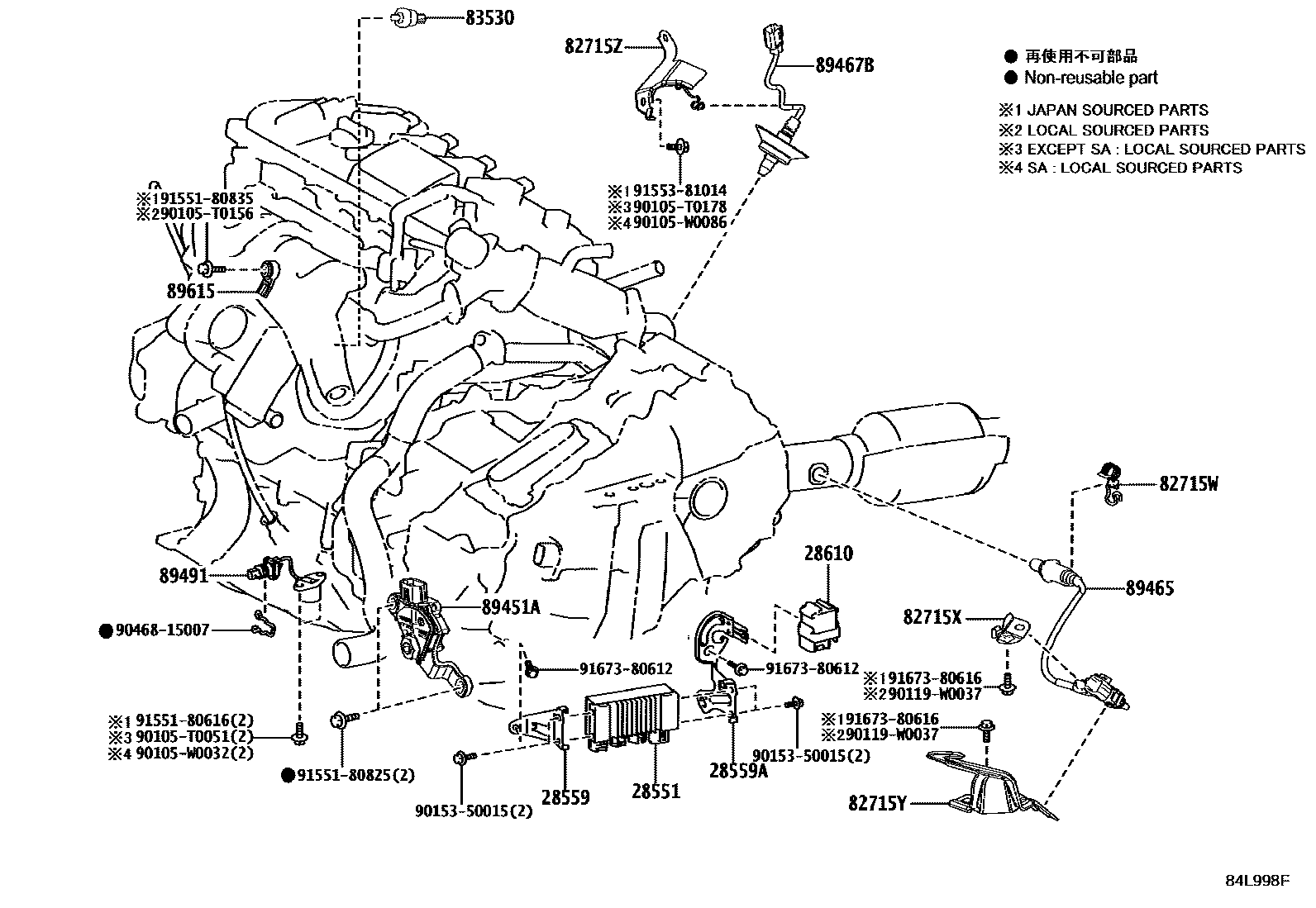

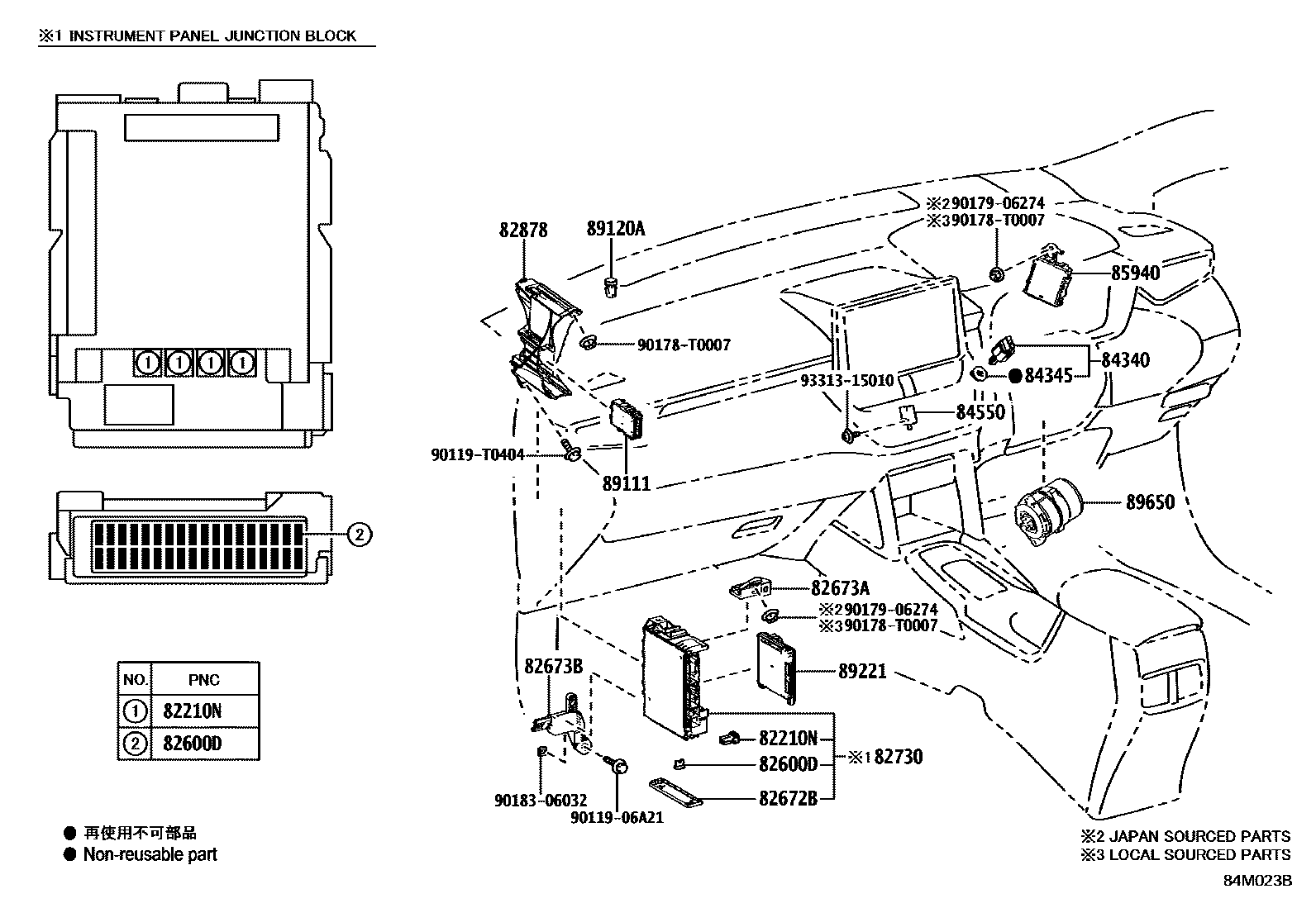

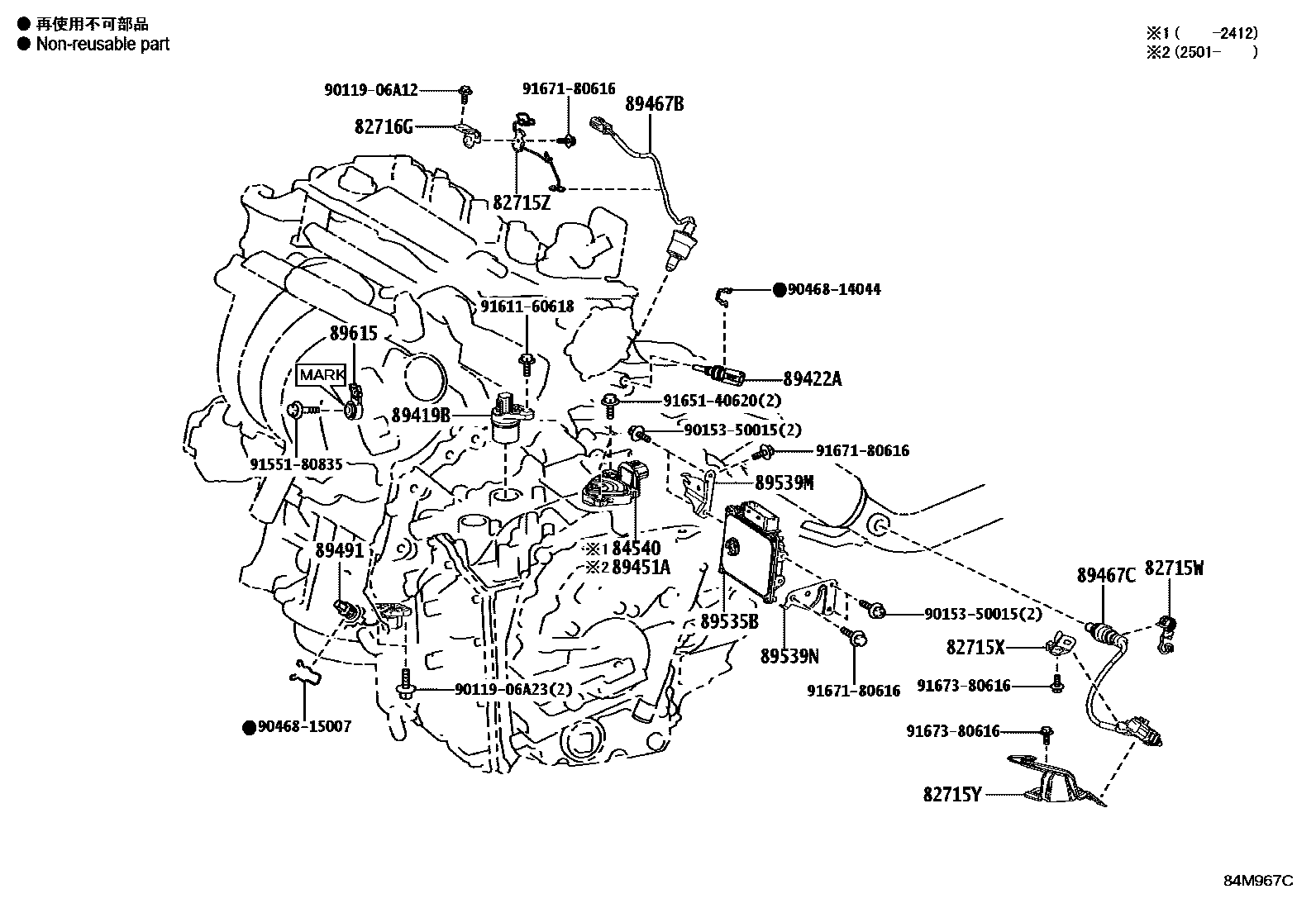

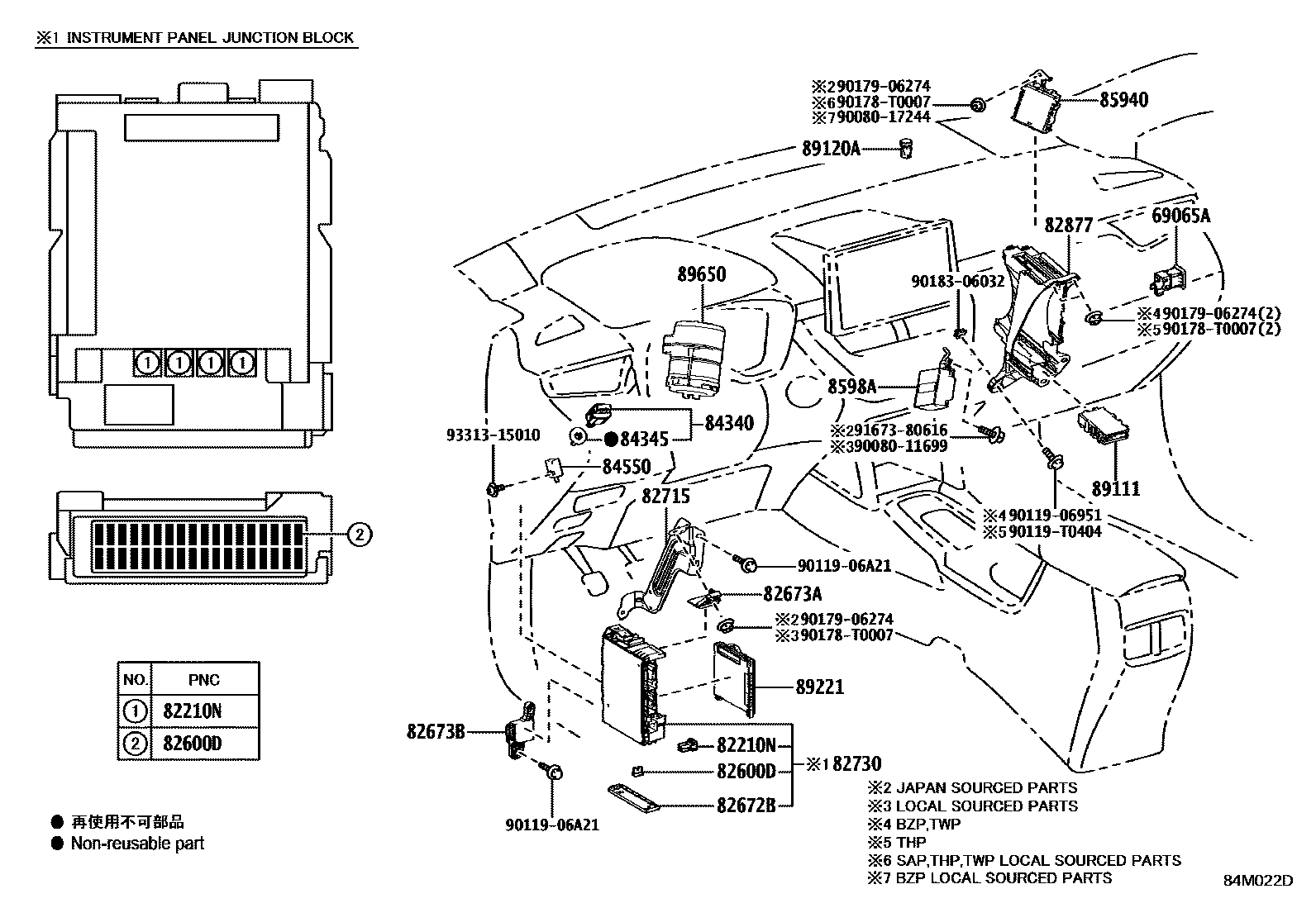

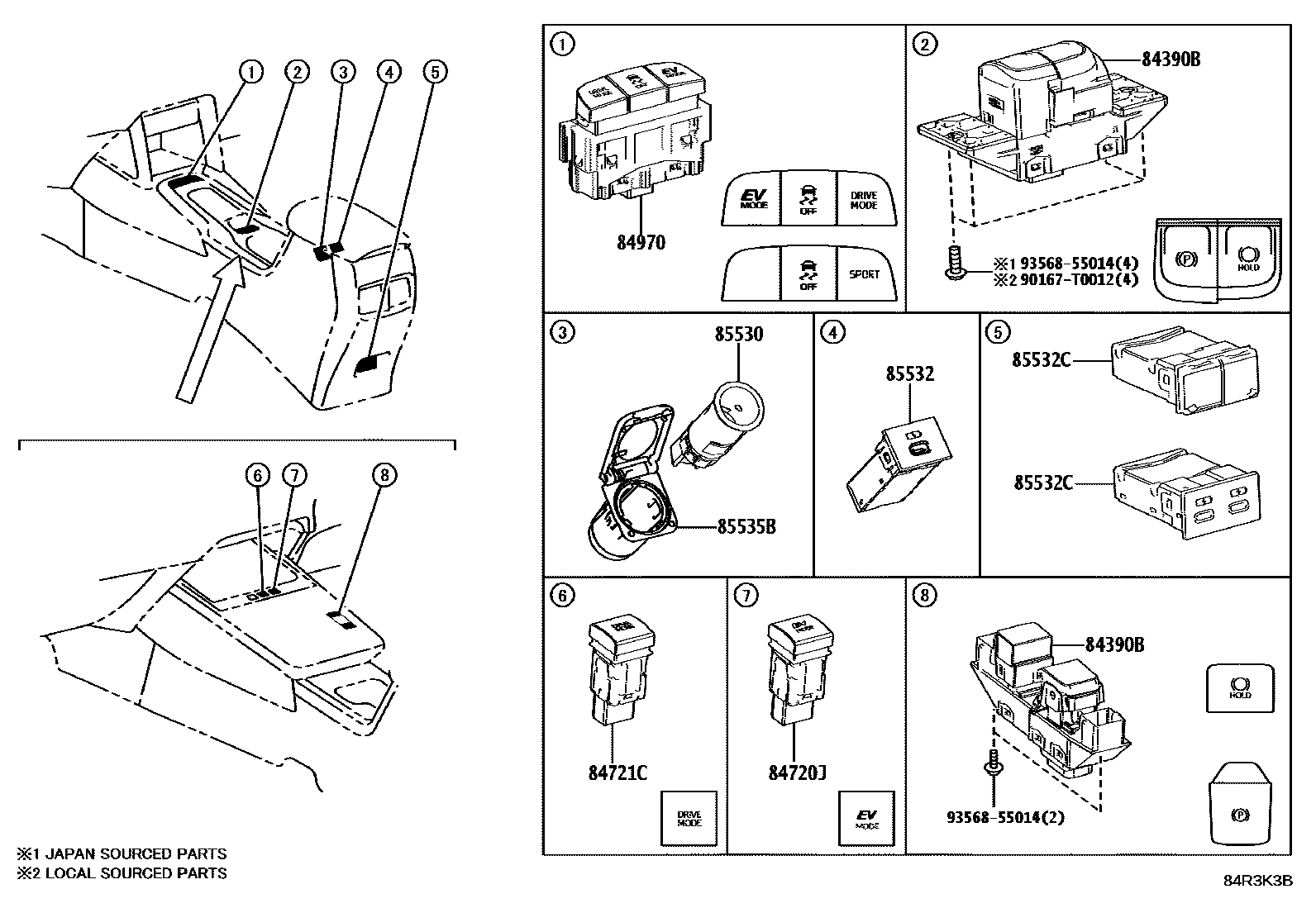

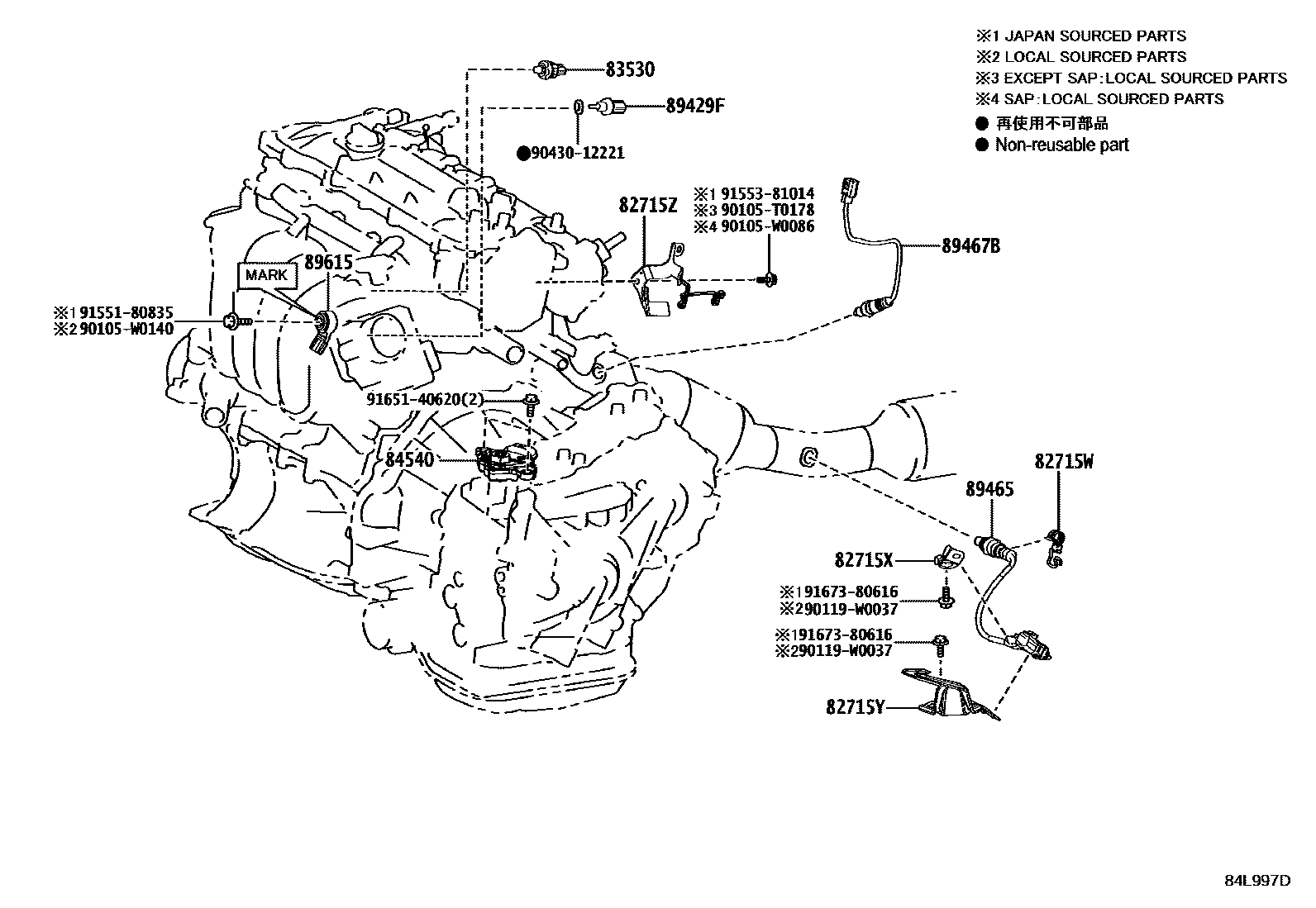

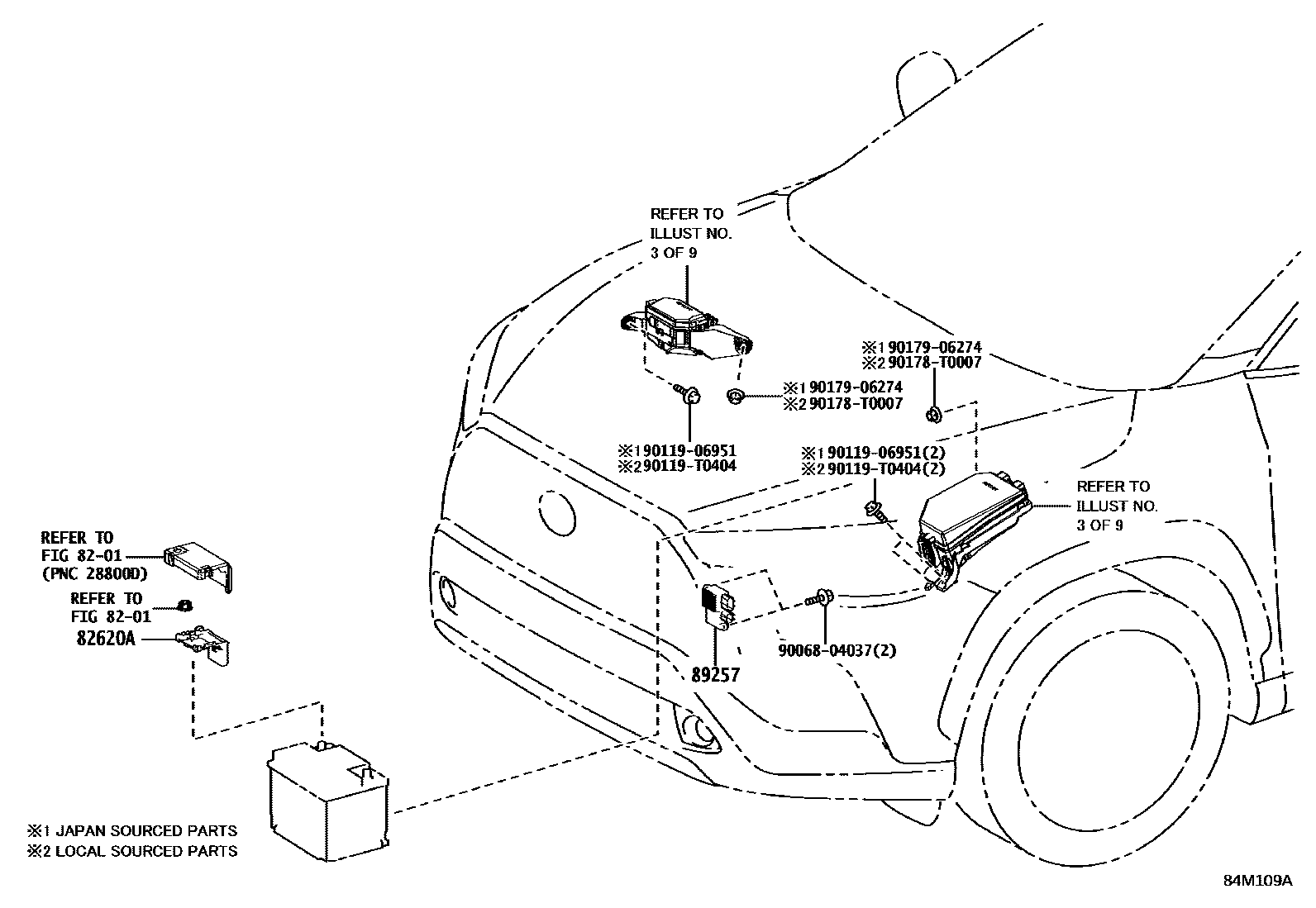

Toyota COROLLA 开关和继电器和ECU — Figure 8401
Toyota COROLLA EPC diagram 8401, 开关和继电器和ECU, with 19 images and 130 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 16100P | water pump relay | 90987-02027 · 90987-T2001 |
| 28300 | Starter relay assembly | 28300-0L011 · 28300-21020 |
| 28551 | glow plug controller | 28551-0E010 · 28551-30010 |
| 28559 | Glow plug controller bracket No. 1 | 28559-0T030 |
| 28559A | Glow plug controller bracket No. 2 | 28559-0T040 |
| 28610 | Intake air heater or glow plug relay assembly | 28610-67010 |
| 28850C | Battery status sensor assembly | 28850-25010 |
| 28859A | Battery current sensor mount | 28859-37040 |
| 69065A | Air bag cut-off switch lock cylinder sub-assembly | 69065-0K040 · 69065-12460 |
| 82210N | Instrument panel fuse | 90982-08306 |
| 82210P | Engine room fuse | 90982-08294 · 90982-08295 · 90982-08296 · 90982-08300 · 90982-08305 · 90982-08308 |
| 82600D | Dashboard fuse | 90982-09019 · 90982-09020 · 90982-09021 · 90982-09022 · 90982-09023 |
| 82600E | Engine room fuse | 90982-09019 · 90982-09020 · 90982-09021 · 90982-09022 · 90982-09023 · 90982-09024 · 90982-09025 |
| 82620A | Fuse box assembly | 82620-12310 · 82620-47090 |
| 82641 | Integrated relay No. 1 | 82641-47050 |
| 82660B | Relay assembly | 82660-12390 · 82660-12420 |
| 82660C | Relay assembly | 82660-12400 · 82660-47090 |
| 82660D | Relay assembly | 82660-12360 · 82660-47070 |
| 82660E | Relay assembly | 82660-12430 · 82660-12470 |
| 82660F | Relay assembly | 82660-12410 |
| 82662A | No. 1 relay box upper cover | 82662-0A020 · 82662-0A030 · 82662-0A040 · 82662-0A100 · 82662-0A130 · 82662-0A140 · 82662-0A150 · 82662-0A160 · 82662-0A161 · 82662-0A170 · 82662-0A210 · 82662-0A280 · 82662-0A310 · 82662-0A320 · 82662-0A480 · 82662-16440 · 82662-16470 |
| 82662B | No. 2 relay box upper cover | 82662-0A050 · 82662-0A060 · 82662-0A070 · 82662-0A110 · 82662-0A180 · 82662-0A190 · 82662-0A200 · 82662-0A290 · 82662-0A300 · 82662-0A330 · 82662-0A340 · 82662-16450 · 82662-16460 · 82662-16480 |
| 82663 | Relay box lower cover | 82663-12160 · 82663-47070 |
| 82663A | No. 2 relay box lower cover | 82663-47090 |
| 82666 | Connector holder | 82666-12650 · 82666-12660 |
| 82666H | Connector holder No. 2 | 82666-47620 |
| 82672B | Junction box cover | 82672-0A010 · 82672-0A080 · 82672-16010 |
| 82673A | Junction box bracket | 82673-02270 · 82673-02280 · 82673-02380 · 82673-0A090 · 82673-F4030 · 82673-F4090 |
| 82673B | Junction box bracket | 82673-02290 · 82673-02390 · 82673-0A100 · 82673-F4020 · 82673-F4040 · 82673-F4100 |
| 82715 | Wire harness clamp bracket | 82715-0Z150 · 82715-12X60 |
| 82715W | Wire harness clamp bracket | 82715-44510 · 82729-20040 |
| 82715X | No. 2 wire harness clip bracket | 82715-0Z190 · 82715-0Z410 · 82715-F4300 |
| 82715Y | No. 3 wire harness clip bracket | 82715-F4290 · 8946A-0A050 · 8946A-0A060 · 8946A-0A090 |
| 82715Z | Wire harness clamp bracket | 82715-0Z420 · 82715-10310 · 82715-10410 · 82715-F4190 · 8946A-0A080 |
| 82716G | Wire harness clamp bracket | 82715-0Z430 |
| 82730 | Instrument panel junction box assembly | 82730-0A060 · 82730-0A070 · 82730-0A120 · 82730-16160 |
| 82877 | Right ECU integrated box | 82877-02060 · 82877-02070 · 82877-02080 |
| 82878 | Left ECU integrated box | 82878-F4020 |
| 83320 | Fuel gauge sensor assembly | 83320-0A040 · 83320-0A050 · 83320-0A120 · 83320-16310 · 83320-16320 · 83320-16340 |
| 83530 | Oil pressure switch assembly (for engine) | 83530-12060 |
| 83950M | Warning light assembly | 83950-02590 · 83950-02600 |
| 84040 | Multi-channel network main switch assembly | 84040-02570 · 84040-02700 · 84040-0A010 · 84040-0A020 · 84040-0A030 · 84040-0A080 · 84040-0A230 · 84040-0A250 · 84040-0A260 |
| 84052 | Unlock warning switch assembly | 84052-71010 |
| 84152 | Headlight beam height adjustment switch | 84152-02150 · 84152-12100 · 84152-16040 · 84152-VT030 |
| 84153 | Automatic high beam switch | 84153-06040 · 84153-16010 · 84153-33040 · 84153-VT030 |
| 84233 | Door control light switch assembly (for front door) | 84231-02040 · 84231-02070 · 84231-60070 |
| 84234 | Door control light switch assembly (for rear door) | 84231-02040 · 84231-02070 · 84231-60070 |
| 84250A | Steering wheel decorative cover switch assembly | 84250-02B90 · 84250-02C00 · 84250-02D40 · 84250-02D60 · 84250-02D70 · 84250-02D80 · 84250-02D90 · 84250-02E00 · 84250-02E30 · 84250-02E40 · 84250-02F10 · 84250-02F20 · 84250-02F30 · 84250-02F40 · 84250-02J40 · 84250-02L00 · 84250-02L10 · 84250-02L20 · 84250-02L40 · 84250-02L50 · 84250-02L60 · 84250-02L80 · 84250-02M20 · 84250-02M70 · 84250-0A030 · 84250-0A060 · 84250-0A070 · 84250-0A080 · 84250-0A140 · 84250-0A240 · 84250-0A260 · 84250-0A300 |
| 84306 | Spiral cable sub-assembly | 84308-06030 · 84308-06070 |
| 84319 | Steering wheel switch housing | 84319-02030 · 84319-02040 · 84319-06050 · 84319-06060 |
| 84329 | turn signal switch | 84329-02090 · 84329-02140 · 84329-02150 · 84329-02160 · 84329-06100 · 84329-0A030 · 84329-0A040 · 84329-0A050 · 84329-0A060 · 84329-0A070 · 84329-0A080 · 84329-0A090 |
| 84330 | Hazard warning signal switch assembly | 84332-02410 · 84332-12600 |
| 84340 | brake light switch assembly | 84340-09380 · 84340-09530 |
| 84345 | Brake light switch base adjuster | 84345-0K010 · 84345-51010 |
| 84390B | Electric parking brake switch assembly | 84390-02210 · 84390-0A080 · 84390-16050 |
| 84450 | Ignition or starter switch assembly | 84450-33040 |
| 84490J | Ranging radar switch assembly | 84490-02120 |
| 84523 | No. 1 switch harness | 84523-11010 |
| 84540 | Neutral start switch assembly | 84540-12240 · 84540-52070 |
| 84540K | neutral start switch relay | 28300-21020 |
| 84550 | Parking brake switch assembly | 84550-30080 |
| 84610F | Transmission shift switch assembly | 84610-33011 · 84610-33021 |
| 84650 | Windshield wiper switch assembly | 84652-0A040 · 84652-0A050 · 84652-0A060 · 84652-0A070 · 84652-0A080 · 84652-0A090 · 84652-12A70 · 84652-42200 |
| 84720J | Mode selection switch assembly | 84720-16040 |
| 84721B | Panoramic display switch | 84721-06040 · 84721-YY040 |
| 84721C | Mode selector switch | 84721-16020 |
| 84746 | tire pressure warning switch | 84746-02050 |
| 84810 | Electric window lift switch assembly | 84810-02200 · 84810-02300 · 84810-02320 · 84810-0E121 |
| 84810D | Rear electric window lift switch assembly | 84810-02200 · 84810-02300 · 84810-02320 · 84810-0E121 |
| 84840G | Back door opener switch assembly | 84840-47030 · 84840-47040 · 84840-52040 · 84840-58010 |
| 84870A | Exterior rearview mirror switch assembly | 84872-02750 · 84872-02760 · 84872-02780 · 84872-02B50 · 84872-0A030 · 84872-0A040 · 84872-0A060 · 84872-0A080 · 84872-0A090 · 84872-0A110 |
| 84922B | Front right electric seat switch | 84922-33170 |
| 84922C | Front left electric seat switch | 84922-33200 |
| 84931C | Back door control switch | 84930-0A010 · 84966-VT020 |
| 84966 | Automatic back door control switch | 84966-0A010 |
| 84966A | No. 1 automatic back door control switch | 84966-0A010 · 84966-VT010 |
| 84970 | Combination switch assembly | 84970-02450 · 84970-02460 · 84970-02490 · 84970-02520 · 84970-02570 · 84970-02600 · 84970-02670 · 84970-02680 · 84970-02700 · 84970-02710 · 84970-02730 · 84970-02850 · 84970-0A010 · 84970-0A050 |
| 84975 | trip odometer switch | 84975-02030 · 84975-12010 |
| 84988L | VSC off switch | 84988-06080 · 84988-62020 |
| 85530 | No. 1 power socket assembly | 85530-0D030 · 85530-0D040 · 85530-42010 |
| 85530A | power outlet relay | 90987-02027 · 90987-T2001 |
| 85532 | USB charging socket | 85532-02020 · 85532-0A120 · 85532-12020 · 85532-60010 · 85532-60060 |
| 85532C | USB charging socket No. 2 | 85532-06020 · 85532-06060 · 85532-0A020 · 85532-0A100 · 85532-33040 · 85532-60020 · 85532-60040 |
| 85535B | No. 1 power outlet cover | 85535-02140 · 85535-02190 · 85535-12080 · 85535-F4010 |
| 85910 | Circuit breaking relay assembly | 90987-02027 · 90987-T2001 |
| 85910E | Injector relay | 90987-02027 |
| 85912 | defogger relay | 90080-87025 · 90987-04010 · 90987-T2003 |
| 85912K | VVT relay | 90987-02027 |
| 85915 | main relay | 90987-02027 · 90987-T2001 |
| 85916D | fog light relay | 90080-87026 · 90987-02027 · 90987-T2001 |
| 85924C | IGCT relay | 90080-87030 · 90987-02025 · 90987-T2002 |
| 85927 | cooling fan relay | 90987-02027 · 90987-T2001 |
| 85927A | Cooling fan relay No. 2 | 90080-87009 · 90987-04004 |
| 85927B | Cooling fan relay No. 3 | 90987-02027 · 90987-T2001 |
| 85940 | Windshield wiper relay assembly | 85940-12230 |
| 8598A | door control battery | 8598A-02020 · 8598A-02040 · 8598A-0A010 |
| 86530 | Speaker relay assembly | 90080-87021 · 90987-02027 · 90987-T2001 |
| 87299 | heater relay | 90987-04010 |
| 87989 | Rearview mirror control relay | 90080-87009 · 90987-04004 |
| 88162 | Blind spot monitor right sensor | 88162-0A010 · 88162-0A020 · 88162-0A021 · 88162-0A040 · 88162-16010 · 88162-16040 |
| 88172 | Blind spot monitor left sensor | 88162-0A010 · 88162-0A020 · 88162-0A021 · 88162-0A040 · 88162-16010 · 88162-16040 |
| 89111 | Network gateway ECU | 89111-02070 · 89111-02080 · 89111-0A110 · 89111-0A120 · 89111-0A130 · 89111-0R010 · 89111-0R020 · 89111-0R110 · 89111-12040 · 89111-12042 · 89111-12050 |
| 89120A | Automatic light control sensor | 89121-30020 |
| 891B2 | starter door control sensor | 891B2-0A020 · 891B2-0A021 |
| 89221 | Multi-channel network body ECU | 89220-0A010 · 89220-0A011 · 89220-0A020 · 89220-0A021 · 89220-0A030 · 89220-0A031 · 89220-0A040 · 89220-0A041 · 89220-0A050 · 89220-0A051 · 89220-0A060 · 89220-0A061 · 89220-0A070 · 89220-0A071 · 89220-0A080 · 89220-0A081 · 89220-0A090 · 89220-0A091 · 89220-0A100 · 89220-0A101 · 89220-0A110 · 89220-0A120 · 89220-0A121 · 89220-0A130 · 89220-0A131 · 89220-0A140 · 89220-0A141 · 89220-0A150 · 89220-0A151 · 89220-0A160 · 89220-0A161 · 89220-0A170 · 89220-0A171 · 89220-0A180 · 89220-0A181 · 89220-0A190 · 89220-0A191 · 89220-0A200 · 89220-0A201 · 89220-0A210 · 89220-0A211 · 89220-0A220 · 89220-0A221 · 89220-0A230 · 89220-0A231 · 89220-0A240 · 89220-0A241 · 89220-0A250 · 89220-0A251 · 89220-0A260 · 89220-0A261 · 89220-0A270 · 89220-0A271 · 89220-0A280 · 89220-0A281 · 89220-0A290 · 89220-0A291 · 89220-0A300 · 89220-0A301 · 89220-0A310 · 89220-0A311 · 89220-0A320 · 89220-0A330 · 89220-0A331 · 89220-0A340 · 89220-0A341 · 89220-0A350 · 89220-0A351 · 89220-0A360 · 89220-0A370 · 89220-0A380 · 89220-0A390 · 89220-0A400 · 89220-0A410 · 89220-0A420 · 89220-0A421 · 89220-0A430 · 89220-0A431 · 89220-0A440 · 89220-0A441 · 89220-0A450 · 89220-0A460 · 89220-0A461 · 89220-0A470 · 89220-0A471 · 89220-0A480 · 89220-0A481 · 89220-0A490 · 89220-0A491 · 89220-0A500 · 89220-0A501 · 89220-0A510 · 89220-0A511 · 89220-0A520 · 89220-0A521 · 89220-0A530 · 89220-0A531 · 89220-0A550 · 89220-0A560 · 89220-0A561 · 89220-0A570 · 89220-0A571 · 89220-0A580 · 89220-0A581 · 89220-0A730 · 89220-0A731 · 89220-0A740 · 89220-0A741 · 89220-0A750 · 89220-0A751 · 89220-0A760 · 89220-0A761 · 89220-0A770 · 89220-0A771 · 89220-0A780 · 89220-0A781 · 89220-0AJ51 · 89220-0AJ61 · 89220-0AJ71 · 89220-0AJ81 · 89220-0AJ91 · 89220-0AK01 · 89220-0AK11 · 89220-0AK21 · 89220-0AK31 · 89220-0AK41 · 89220-0AK51 · 89220-0AK61 · 89220-0AK71 · 89220-0AK81 · 89220-0AK91 · 89220-0AL01 · 89220-0AL11 · 89220-0AL21 · 89220-0AL31 · 89220-0AL41 · 89220-0AL51 · 89220-0AL61 · 89220-0AL71 · 89220-0AL81 · 89220-0AL91 · 89220-0AM01 · 89220-0AM11 · 89220-0AM21 · 89220-0AM31 · 89220-0AM41 · 89220-0AM51 · 89220-0AM61 · 89220-0AM71 · 89220-0AM80 · 89220-0AM81 · 89220-0AM90 · 89220-0AM91 · 89220-0AN00 · 89220-0AN01 · 89220-0AN10 · 89220-0AN11 · 89220-0AN21 · 89220-0AN30 · 89220-0AN31 · 89220-0AN41 · 89220-0AN51 · 89220-0AN61 · 89220-0AN71 · 89220-0AN80 · 89220-0AN81 · 89220-0AN91 · 89220-0AP01 · 89220-0AP10 · 89220-0AP11 · 89220-0AP21 · 89220-0AP30 · 89220-0AP31 · 89220-0AP41 · 89220-0AP51 · 89220-0AP61 · 89220-0AP70 · 89220-0AP71 · 89220-0AP81 · 89220-0AP90 · 89220-0AQ00 · 89220-0AQ01 · 89220-0AQ10 · 89220-0AQ11 · 89220-0AQ21 · 89220-0AQ31 · 89220-0AQ41 · 89220-0AQ51 · 89220-0AQ61 · 89220-0AQ71 · 89220-0AQ81 · 89220-0AQ91 · 89220-0AR01 · 89220-0AR10 · 89220-0AR21 · 89220-0AR41 · 89220-0AR51 · 89220-0AR61 · 89220-0AR70 |
| 89222A | Multi-channel network door ECU | 89222-16010 · 89222-16050 |
| 89245B | steering sensor | 8924B-02110 |
| 89257 | Cooling fan ECU | 89257-K0010 · 89257-K0020 |
| 89419B | gear shift sensor | 89419-12011 · 89419-K2010 |
| 8941A | Ethanol concentration sensor | 8941A-02010 |
| 89422A | water temperature sensor | 89422-33040 |
| 89429F | temperature sensor | 89429-12010 |
| 89430A | Left exterior rearview mirror control ECU assembly | 89430-16030 |
| 89430B | Right exterior mirror control ECU assembly | 89430-16040 |
| 89451A | shift lever position sensor | 89451-10010 · 89451-42010 |
| 89465 | oxygen sensor | 89465-10080 |
| 89467B | air fuel ratio sensor | 89467-02220 · 89467-12260 · 89467-12280 · 89467-12340 · 89467-47030 · 89467-47040 |
| 89467C | No. 2 air-fuel ratio sensor | 89467-16030 · 89467-76010 |
| 89491 | Engine oil level sensor | 89491-28090 · 89491-28091 · 89491-33051 · 89491-33052 · 89491-47011 |
| 89535B | Transmission control ECU | 89535-16010 · 89535-16020 · 89535-16030 · 89535-16080 · 89535-16130 · 89535-16140 |
| 89539M | No. 1 transmission control ECU bracket | 89539-12070 |
| 89539N | No. 2 transmission control ECU bracket | 89539-12080 |
| 89561F | Electronic fuel injection No. 1 main relay | 90987-02027 |
| 89561H | Electronic fuel injection No. 3 main relay | 90987-02027 |
| 89611 | One-button start switch | 89611-02230 · 89611-02270 · 89611-02290 · 89611-02300 · 89611-12010 · 89611-12020 · 89611-12040 · 89611-16010 · 89611-16020 · 89611-52050 |
| 89615 | knock control sensor | 89615-02020 · 89615-20090 · 89615-78010 |
| 89650 | Power steering ECU assembly | 89650-16080 · 89650-16090 · 89650-16100 · 89650-16210 · 89650-16440 · 89650-16580 · 89650-16610 · 89650-16620 |
| 89730A | Relay (for safety warnings) | 90987-02027 · 90987-T2001 |
| 89747E | Electric back door warning buzzer | 89747-30040 |
| 89747F | Blind spot monitor buzzer | 89747-52010 |
