Toyota COROLLA 后组合灯 — Figure 8111

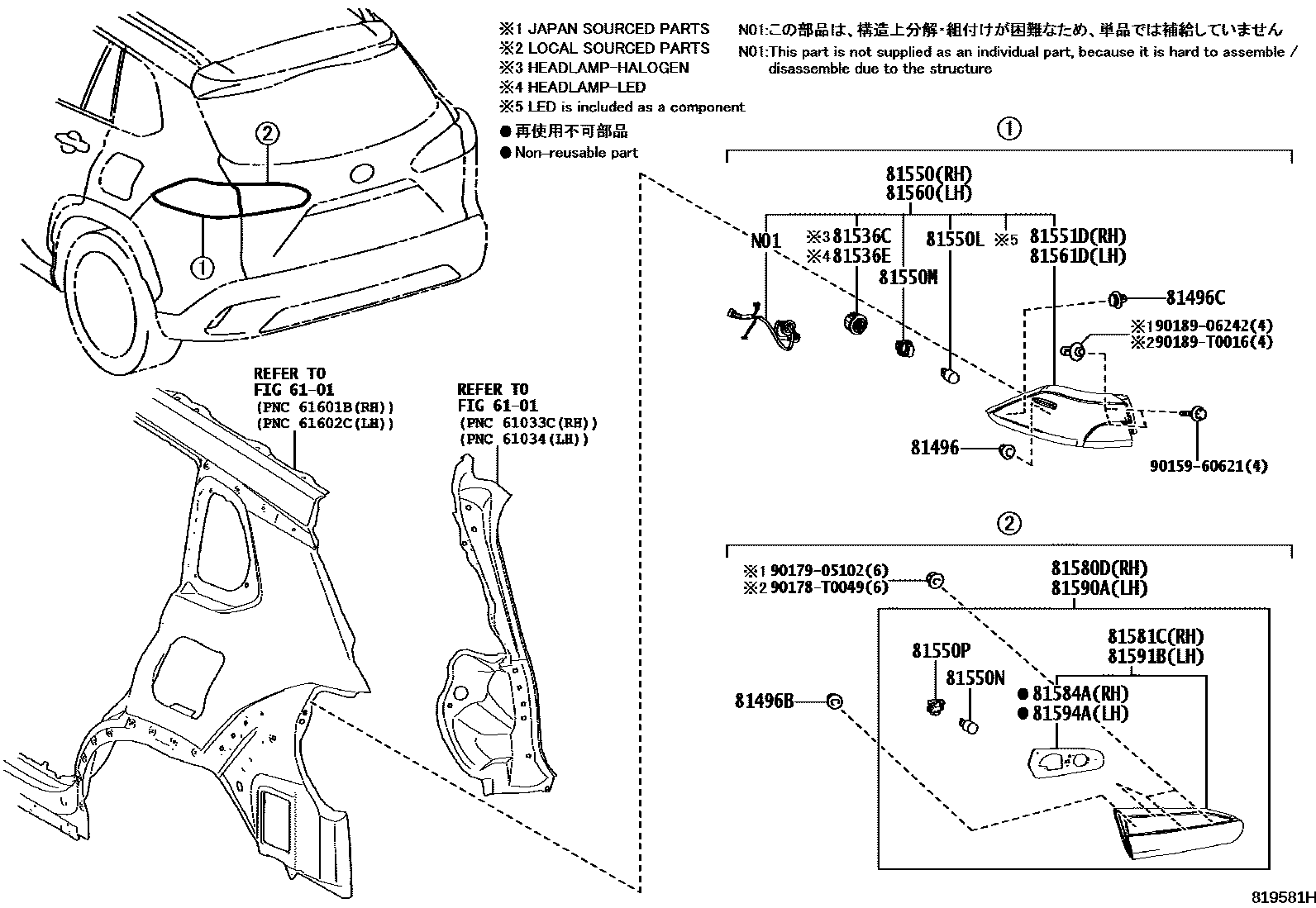

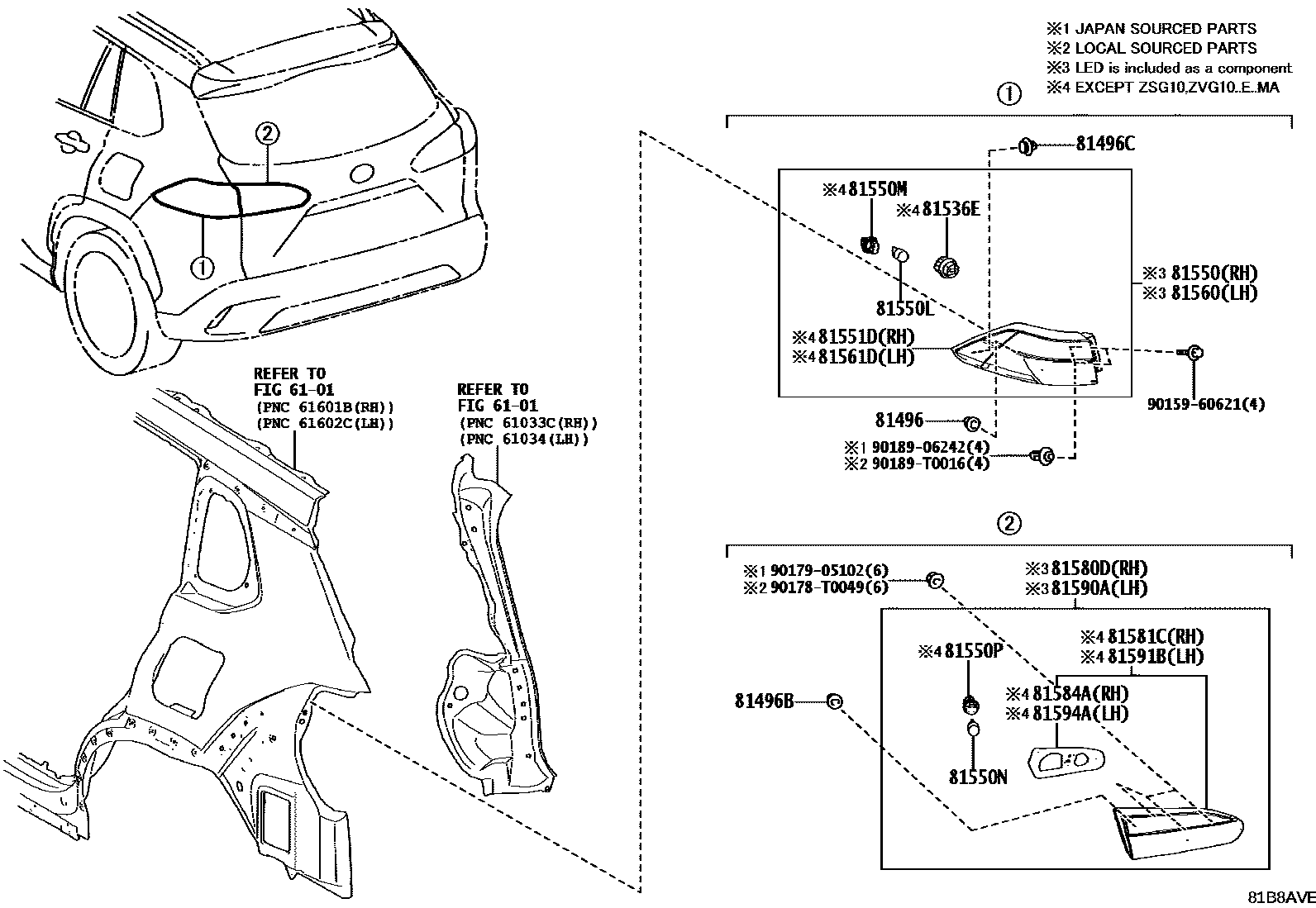

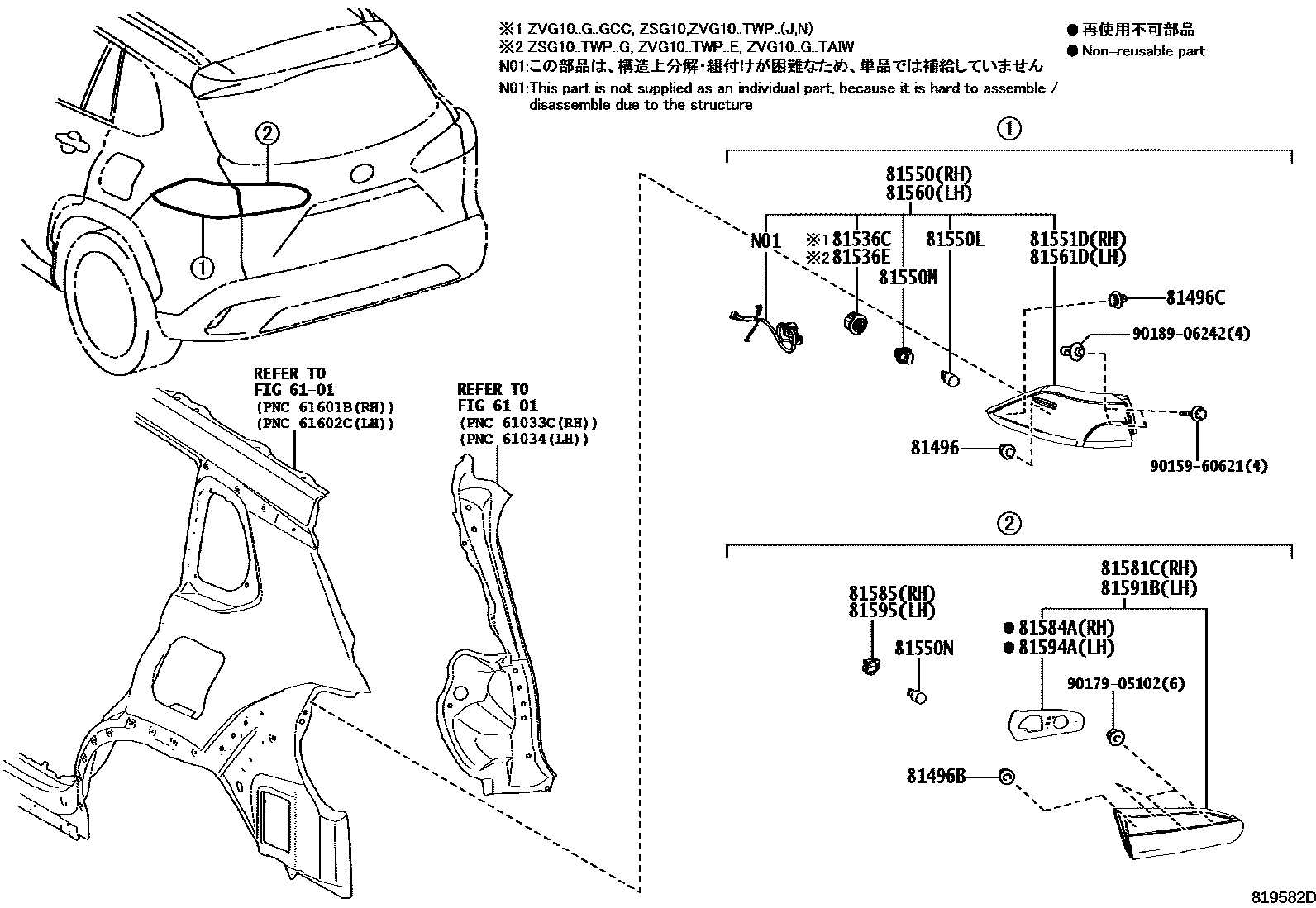

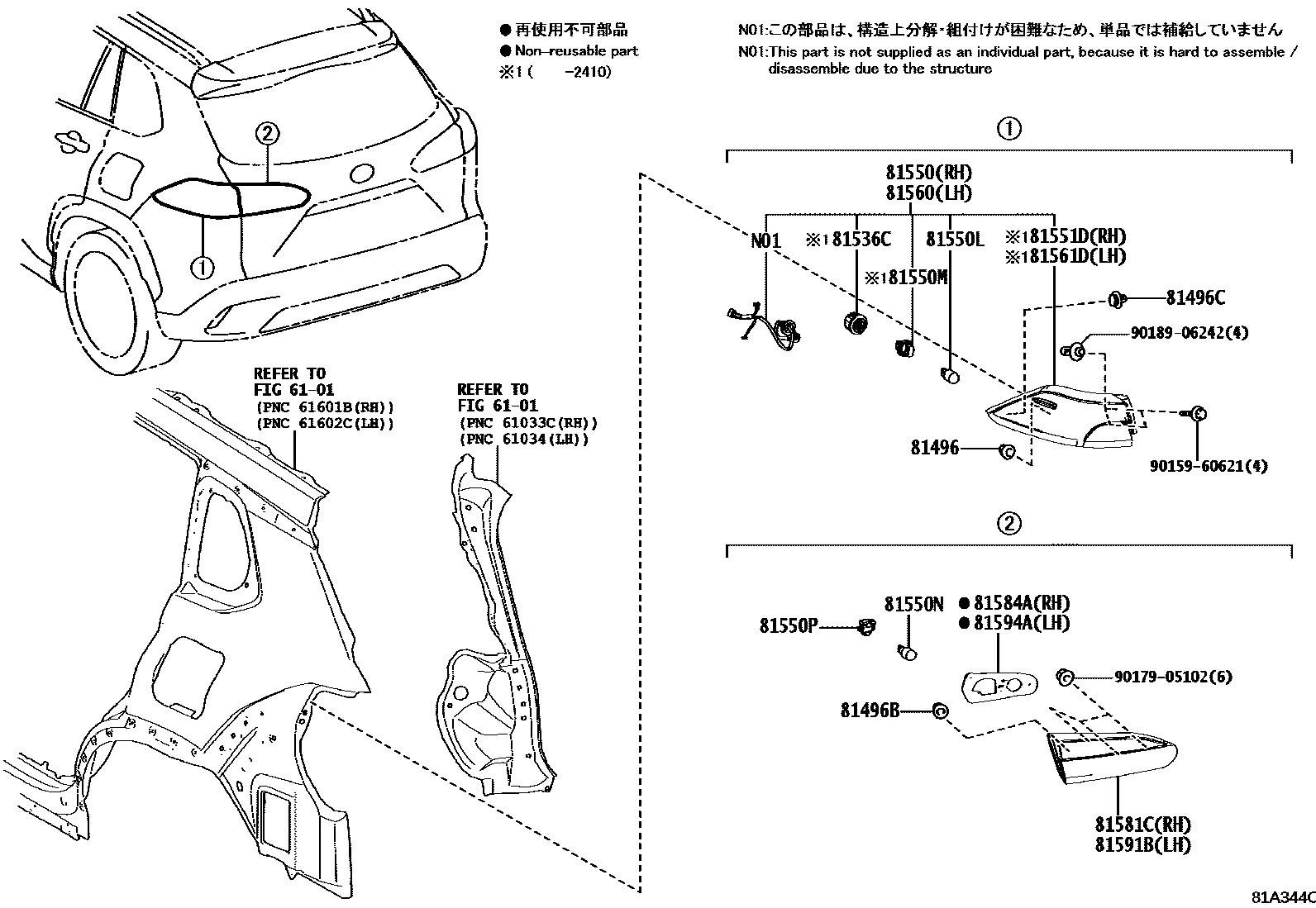

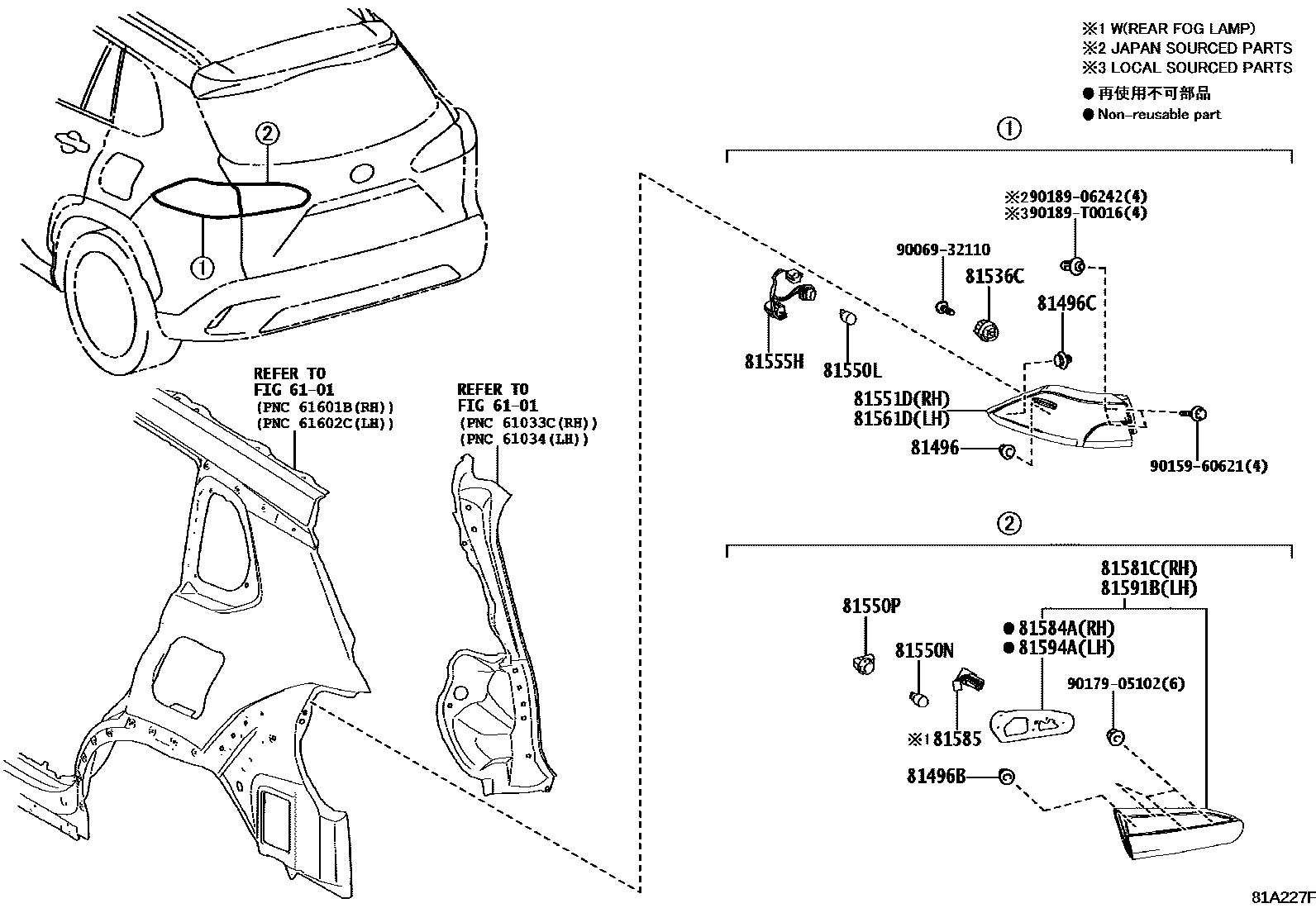

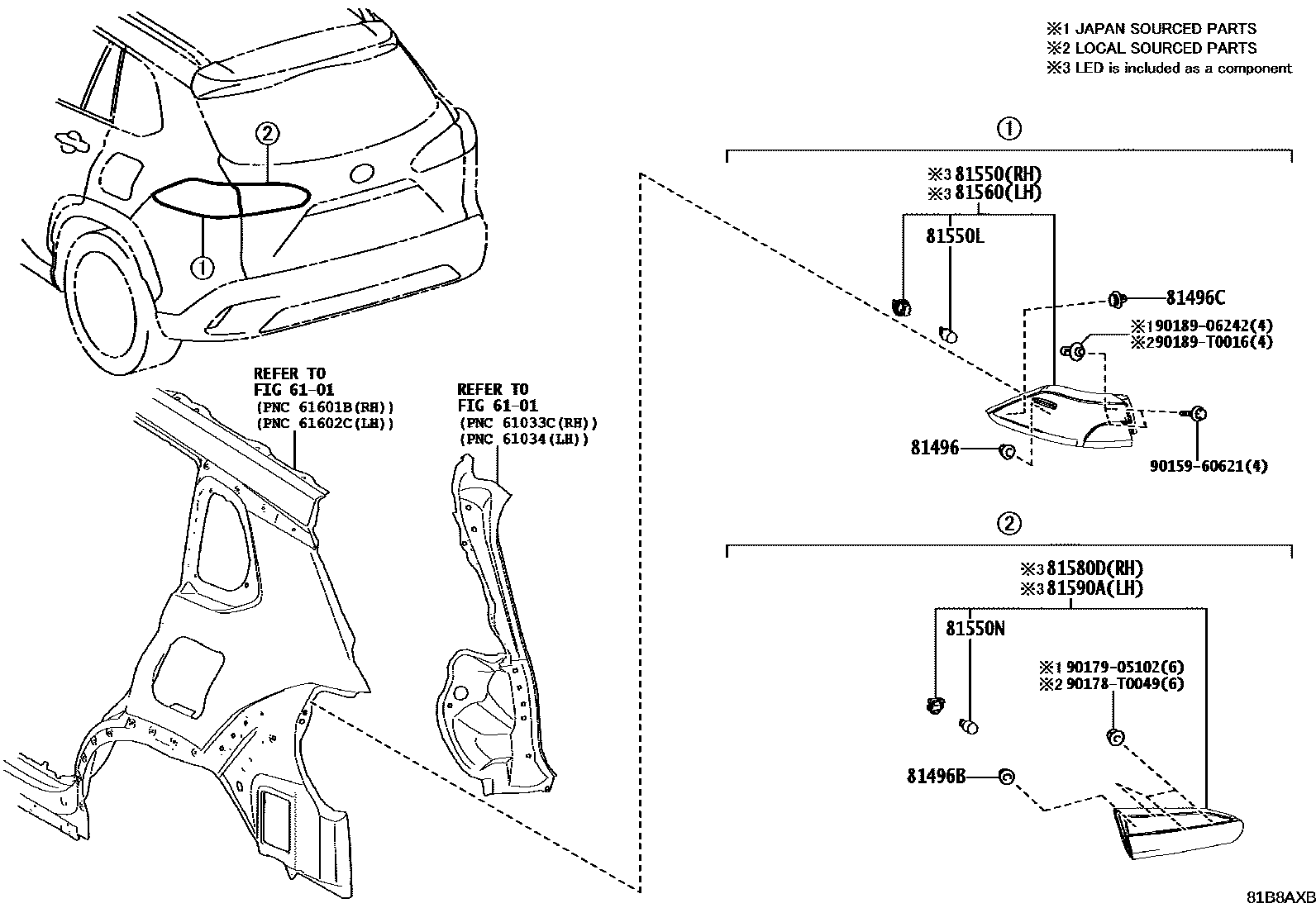

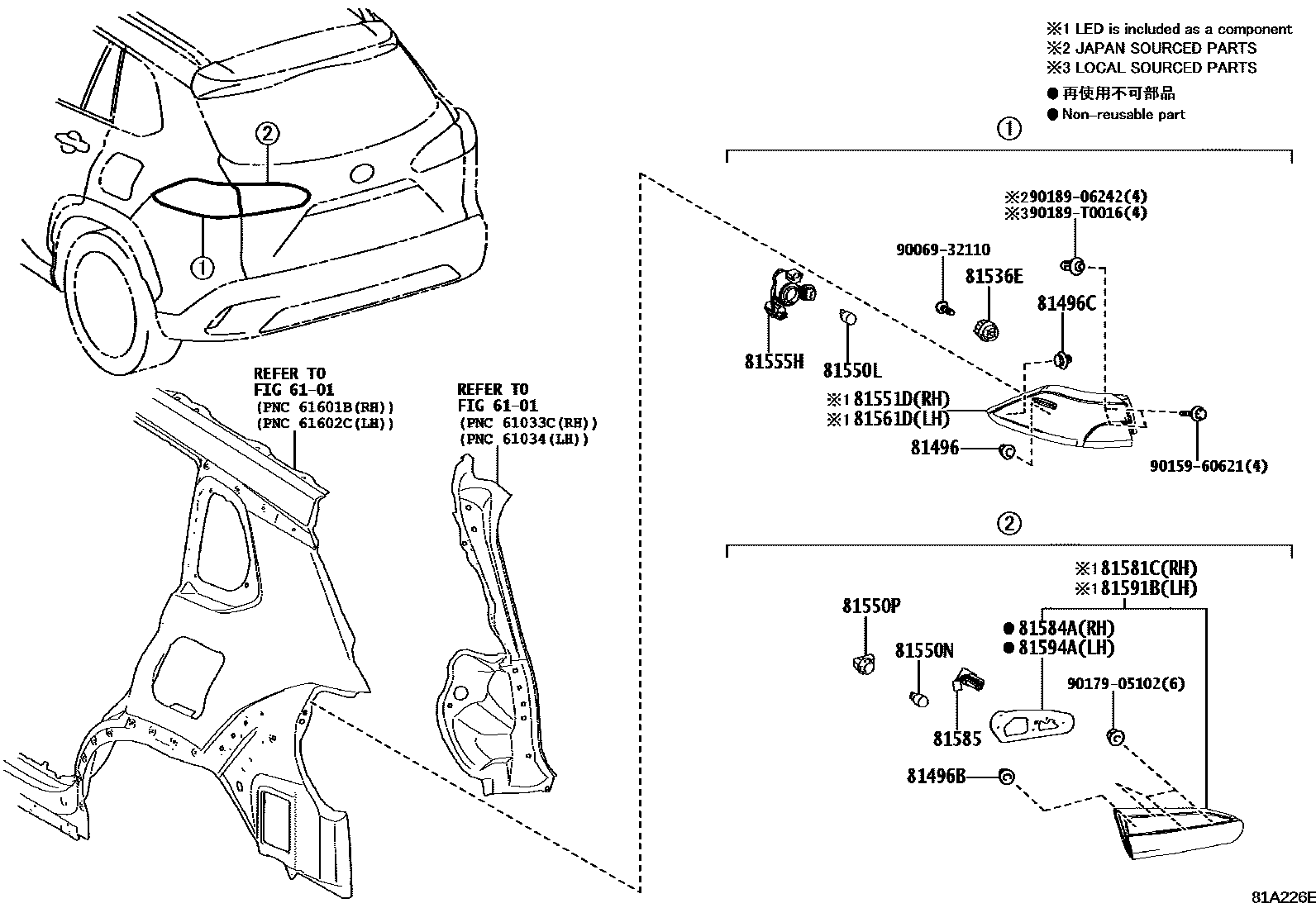

Toyota COROLLA EPC diagram 8111, 后组合灯, with 7 images and 22 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 81496 | Rear combination light guide block | 81496-0D040 · 81496-52020 |
| 81496B | Rear light guide block | 81496-0D040 · 81496-52020 |
| 81496C | No. 2 rear combination light guide block | 81496-60010 |
| 81536C | LED tail lights and brake lights | 81536-15120 · 81536-52D50 |
| 81536E | LED brake light | 81536-15120 · 81536-52D50 · 81965-70010 |
| 81550 | Right rear combination light assembly | 81550-0A060 · 81550-0A070 · 81550-0A080 · 81550-0A081 · 81550-0A090 · 81550-0A091 · 81550-0A200 · 81550-0A240 · 81550-0A300 · 81550-YY020 · 81550-YY030 · 81550-YY031 · 81550-YY040 |
| 81550L | Rear turn signal light bulb | 90981-15011 · 90981-15021 |
| 81550M | Rear turn signal lamp holder | 90075-60028 |
| 81550N | reversing light bulb | 90981-11059 |
| 81550P | Reversing light lamp holder | 90075-60001 · 90075-99005 · 90980-11159 |
| 81551D | Right rear combination lamp shade and lamp body | 81551-0A060 · 81551-0A070 · 81551-0A080 · 81551-0A090 · 81551-0A100 · 81551-0A110 · 81551-0A240 · 81551-0A300 · 81551-YY030 |
| 81555H | Rear combination lamp holder and wiring harness | 81585-0A100 · 81585-0A110 |
| 81560 | Left rear combination light assembly | 81560-0A060 · 81560-0A070 · 81560-0A080 · 81560-0A081 · 81560-0A090 · 81560-0A091 · 81560-0A200 · 81560-0A240 · 81560-0A300 · 81560-YY020 · 81560-YY030 · 81560-YY031 · 81560-YY040 |
| 81561D | Left rear combination lamp lampshade and lamp body | 81561-0A060 · 81561-0A070 · 81561-0A080 · 81561-0A090 · 81561-0A100 · 81561-0A110 · 81561-0A240 · 81561-0A300 · 81561-YY030 |
| 81580D | Right rear light assembly | 81580-0A010 · 81580-0A020 · 81580-0A030 · 81580-0A040 · 81580-0A200 · 81580-0A220 · 81580-0A240 · 81580-0A310 · 81580-YY020 · 81580-YY040 · 81580-YY050 |
| 81581C | Right rear light lampshade and lamp body | 81581-0A010 · 81581-0A020 · 81581-0A030 · 81581-0A040 · 81581-0A050 · 81581-0A060 · 81581-0A070 · 81581-0A090 · 81581-0A220 · 81581-0A240 · 81581-YY030 |
| 81584A | Right rear light gasket | 81584-0A010 · 81584-0A050 · 81584-0A070 · 81584-YY030 |
| 81585 | Rear lamp holder and wiring harness | 81585-0A080 · 90075-99005 |
| 81590A | Left rear light assembly | 81590-0A010 · 81590-0A020 · 81590-0A030 · 81590-0A040 · 81590-0A200 · 81590-0A220 · 81590-0A240 · 81590-0A310 · 81590-YY020 · 81590-YY040 · 81590-YY050 |
| 81591B | Left rear light shade and body | 81591-0A010 · 81591-0A020 · 81591-0A030 · 81591-0A040 · 81591-0A050 · 81591-0A060 · 81591-0A070 · 81591-0A080 · 81591-0A090 · 81591-0A100 · 81591-0A220 · 81591-0A240 · 81591-YY030 |
| 81594A | Left rear light gasket | 81584-0A010 · 81584-0A070 · 81584-YY030 · 81594-0A050 |
| 81595 | Left rear light lamp holder and wiring harness | 90075-99005 |
