Toyota COROLLA 锁芯组件 — Figure 6712

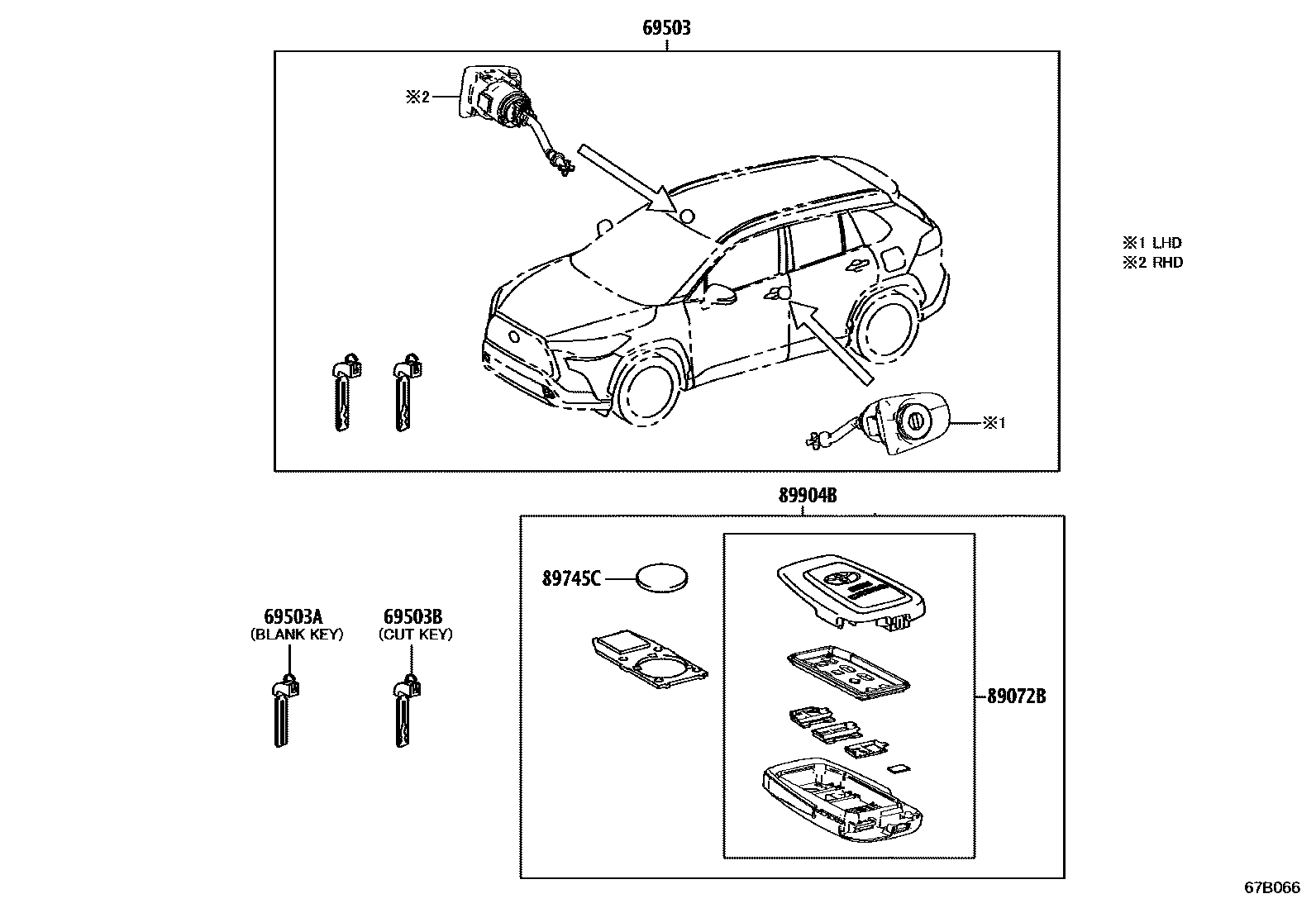

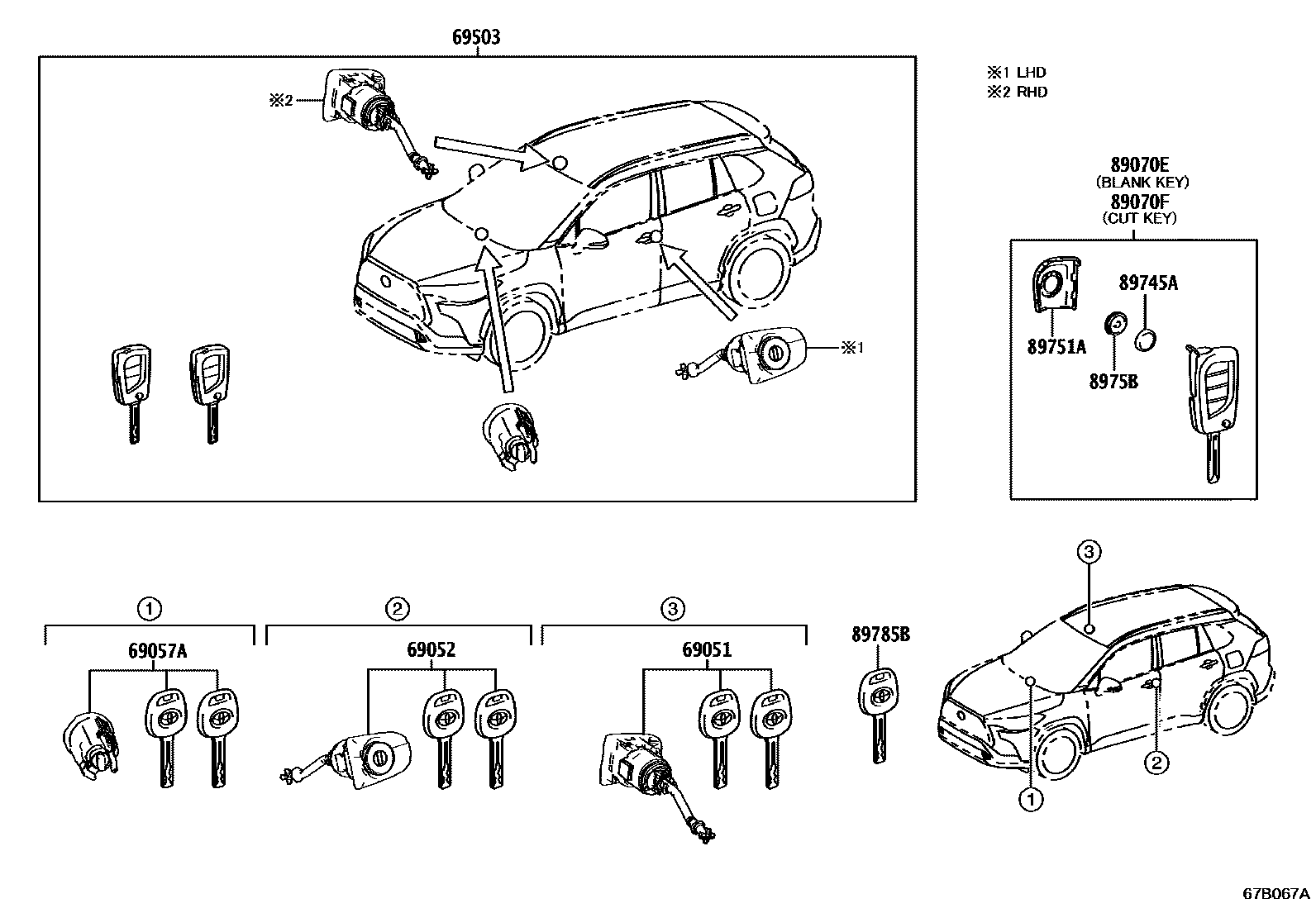

Toyota COROLLA EPC diagram 6712, 锁芯组件, with 2 images and 15 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 69051 | Right door lock cylinder and key assembly | 69051-0A030 |
| 69052 | Left door lock cylinder and key assembly | 69052-0A020 · 69052-0A040 |
| 69057A | Ignition switch lock cylinder and key assembly | 69057-02B50 · 69057-02B60 |
| 69503 | Door lock cylinder components | 69005-0A010 · 69005-0A020 · 69005-0A040 · 89704-0A020 · 89704-0A030 · 89704-0A040 · 89704-0A050 · 89704-0A100 · 89704-0A110 |
| 69503A | external tooth key | 69515-16110 |
| 69503B | internal tooth key | 69515-0A010 · 69515-16100 |
| 89070E | Remote key assembly | 89070-0A050 · 89070-0A060 · 89070-0A070 · 89070-0A180 · 89070-0A300 |
| 89070F | Remote key assembly (internal tooth key) | 89070-0A090 · 89070-0A100 · 89070-0A110 · 89070-0A190 · 89070-0A310 |
| 89072B | Remote key shell assembly (for smart key) | 89072-0A030 · 89072-0A040 · 89072-0A050 · 89072-0A060 · 89072-0A070 · 89072-0A080 · 89072-0A090 · 89072-0A150 · 89072-0A160 · 89072-0A260 · 89072-16010 · 89072-16020 · 89072-16040 · 89072-16050 · 89072-16060 · 89072-16070 · 89072-16080 · 89072-16110 · 89072-16240 · 89072-16280 · 89072-16290 · 89072-16300 · 89072-16310 · 89072-16330 · 89072-16350 · 89072-16380 |
| 89745A | Transmitter battery | 89745-02090 · 89745-0K010 |
| 89745C | Transmitter battery | 89745-0K010 · 89745-50020 |
| 89751A | Transmitter housing cover | 89751-02280 |
| 8975B | Remote control battery case cover | 8975B-02030 · 8975B-33050 |
| 89785B | transceiver key master transmitter | 89785-0K080 · 89785-28070 |
| 89904B | Electronic key transmitter sub-assembly | 8990H-0A030 · 8990H-0A040 · 8990H-0A050 · 8990H-0A060 · 8990H-0A070 · 8990H-0A080 · 8990H-0A090 · 8990H-0A140 · 8990H-0A150 · 8990H-0A160 · 8990H-0A260 · 8990H-16010 · 8990H-16011 · 8990H-16020 · 8990H-16030 · 8990H-16031 · 8990H-16040 · 8990H-16050 · 8990H-16060 · 8990H-16070 · 8990H-16080 · 8990H-16090 · 8990H-16190 · 8990H-16300 · 8990H-16310 · 8990H-16320 · 8990H-16330 · 8990H-16340 · 8990H-16350 · 8990H-16360 · 8990H-16370 · 8990H-16380 · 8990H-16390 · 8990H-16400 · 8990H-16410 · 8990H-16420 |
