Toyota COROLLA radiator grille — Figure 5301

Toyota COROLLA EPC diagram 5301, radiator grille, with 4 images and 9 PNC and OE references.

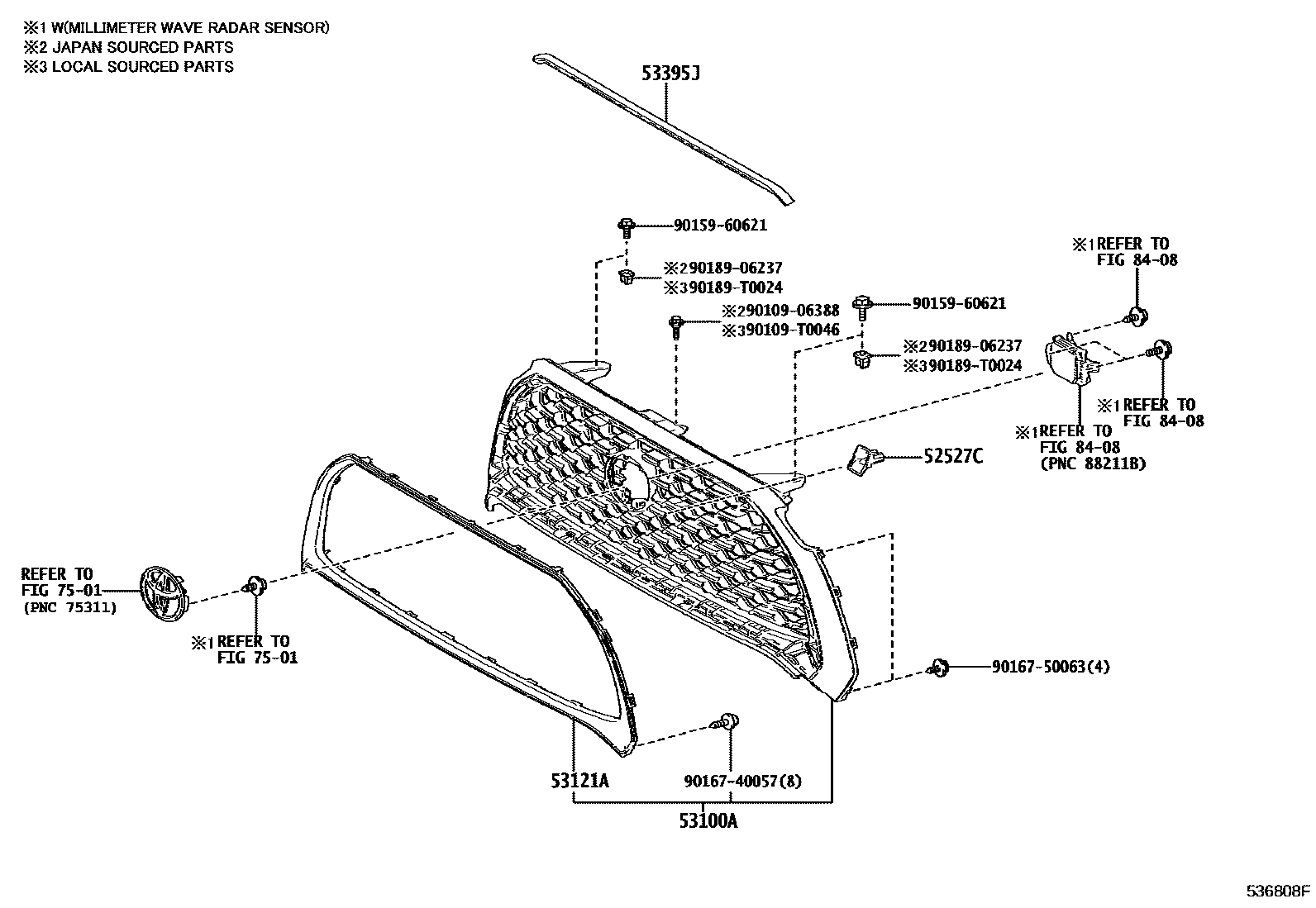

Toyota COROLLA radiator grille EPC diagram — 536808F
radiator grille — 536808F (202007 – 999999)
Toyota COROLLA radiator grille EPC diagram — 538029F
radiator grille — 538029F (202108 – 999999)

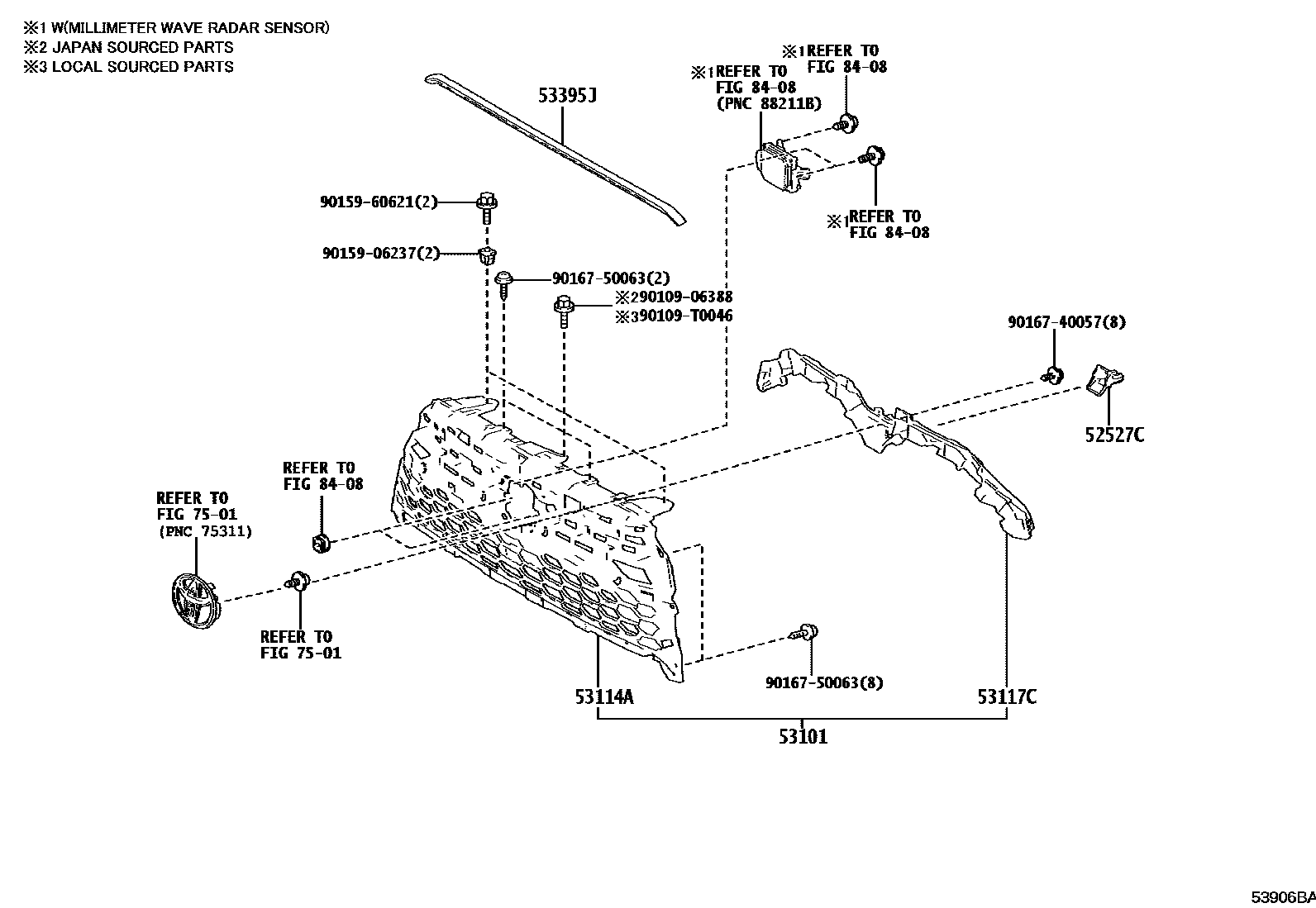

Toyota COROLLA radiator grille EPC diagram — 53906BA
radiator grille — 53906BA (202401 – 999999)
Toyota COROLLA radiator grille EPC diagram — 5390DT
radiator grille — 5390DT (202404 – 999999)

PNC and OE references

PNCPart nameOE numbers
52527CFront bumper No. 2 lower fixing bracket52527-02060 · 52527-02070 · 52527-02080 · 52527-0A010 · 52527-0A020
53100ARadiator grille assembly53100-0A010 · 53100-0A020 · 53100-0A030 · 53100-0A040 · 53100-0A050 · 53100-0A060 · 53100-0A150 · 53100-0A160 · 53100-0A170 · 53100-0A180 · 53100-YY060 · 53100-YY070 · 53100-YY080 · 53100-YY110 · 53100-YY220 · 53100-YY230 · 53100-YY240
53101Radiator grille sub-assembly53101-0A080 · 53101-0A090 · 53101-0A100 · 53101-0A120 · 53101-0A130 · 53101-0A140 · 53101-0A200
53111radiator grille53111-0A170 · 53111-YY070
53114Ainner radiator grille53114-0A130 · 53114-0A140 · 53114-0A210 · 53114-0A220 · 53114-0A230 · 53114-0A300 · 53114-YY030
53116BRadiator grille bracket No. 253116-YY010
53117CRadiator grille fixing No. 153117-0A010 · 53117-0A070 · 53117-0A080
53121ARadiator grille protection strip53121-0A020 · 53121-0A030 · 53121-0A040 · 53121-0A050 · 53121-0A060 · 53121-0A070 · 53121-0A190 · 53121-0A200 · 53121-0A210 · 53121-0A900 · 53121-YY060 · 53121-YY070 · 53121-YY100
53395JEngine cover to front end plate seal53395-0A010 · 53395-0A020 · 53395-0A030 · 53395-0A070 · 53395-0A080
