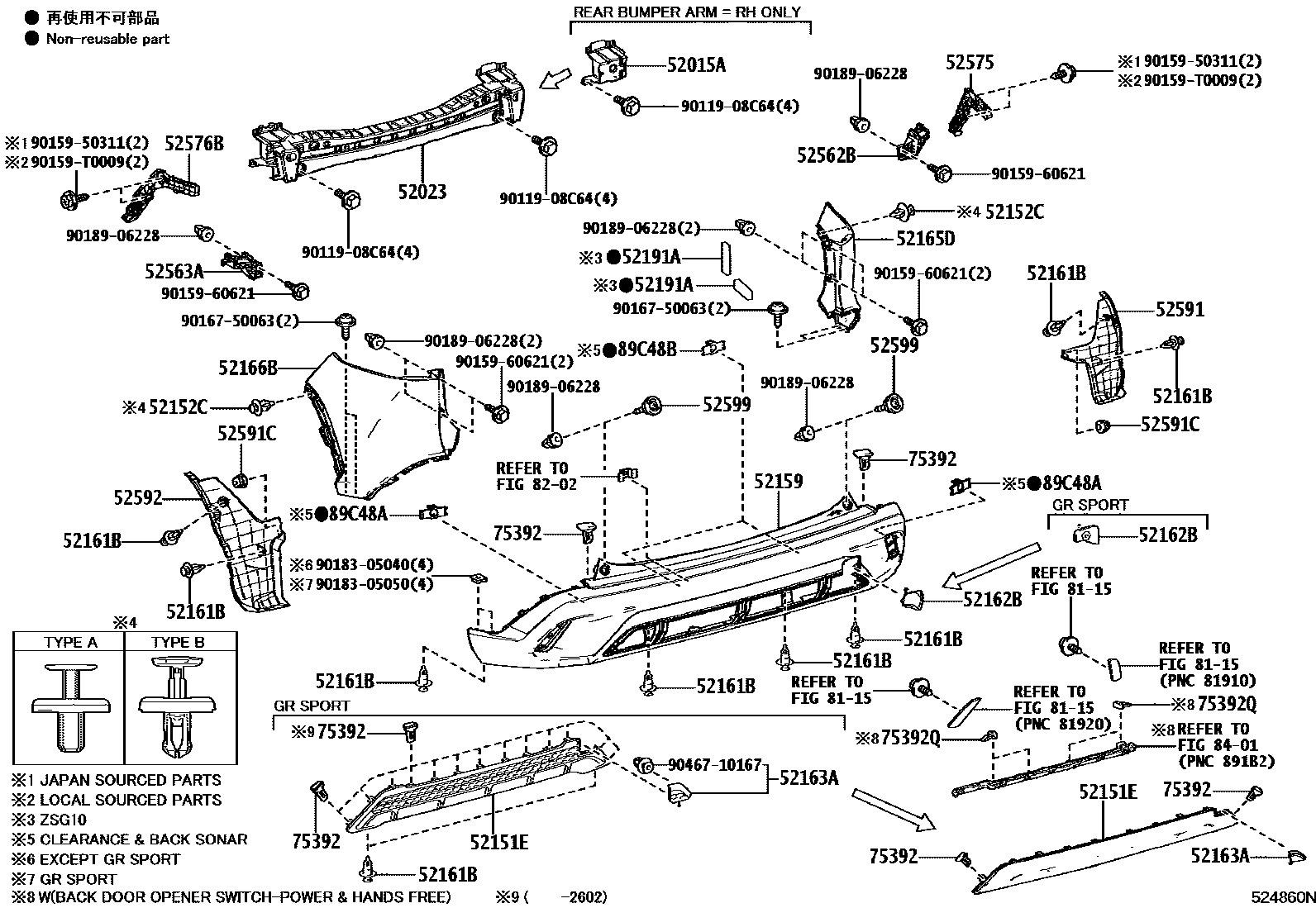

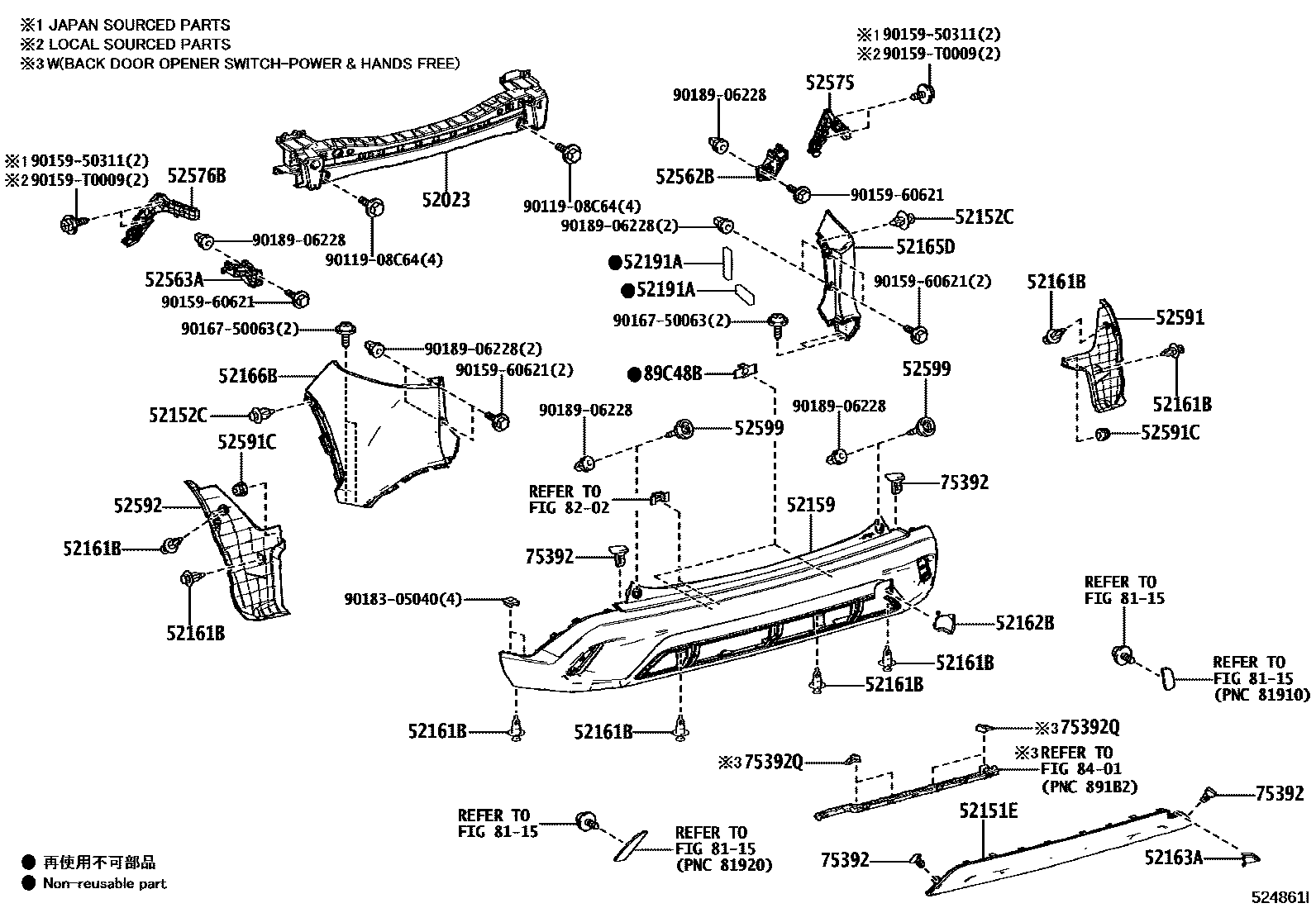

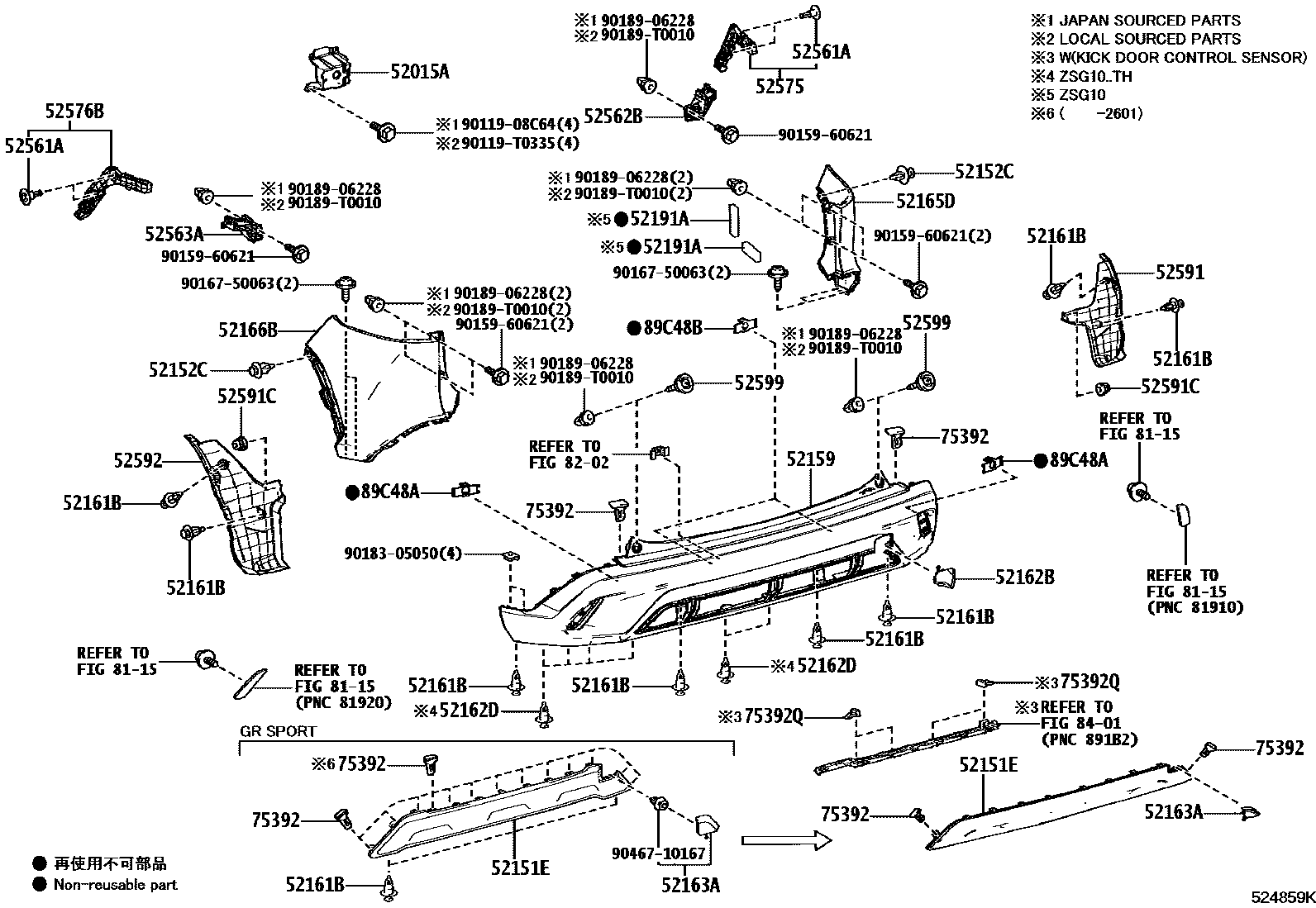

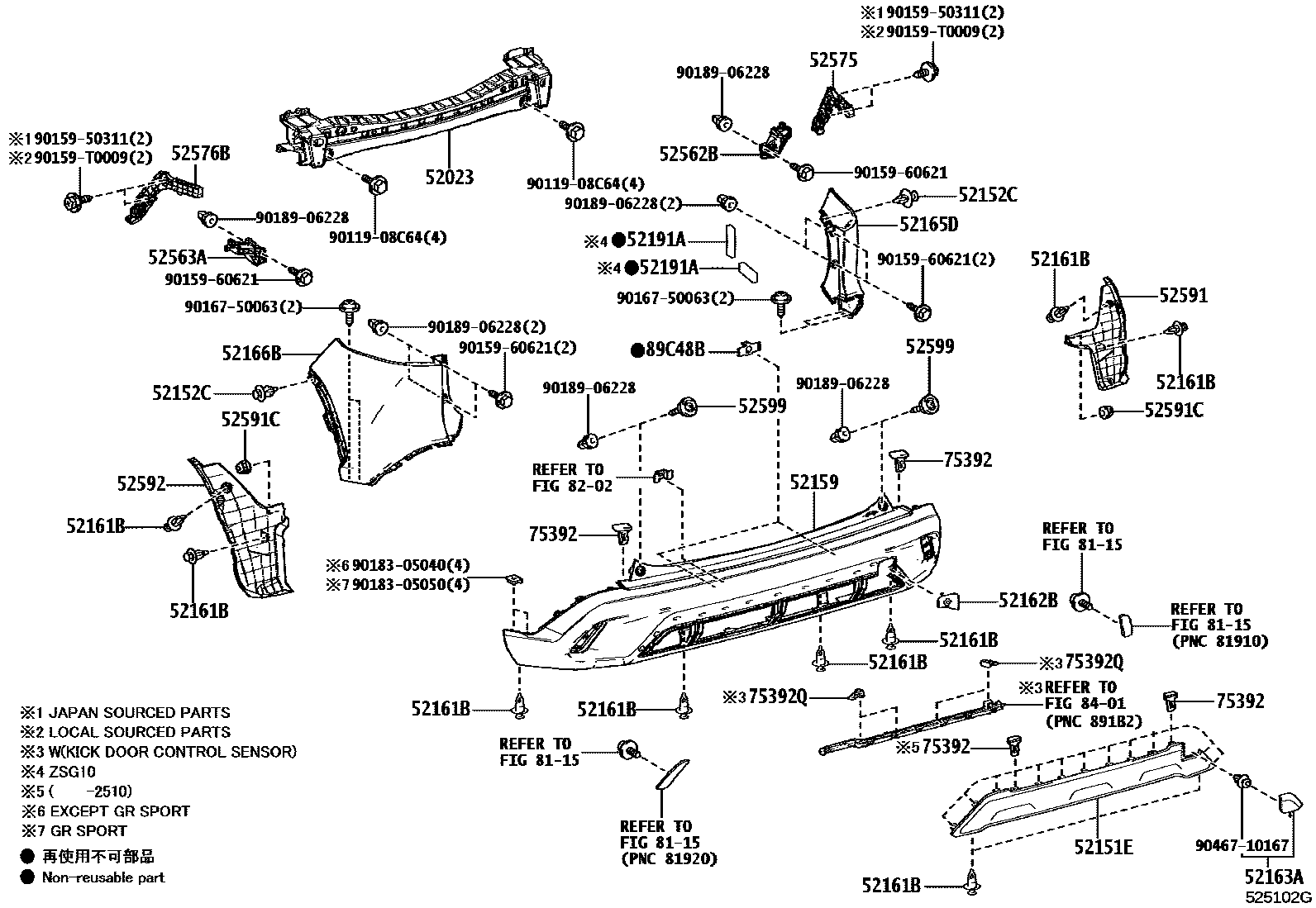

Toyota COROLLA 后保险杠及附件 — Figure 5202
Toyota COROLLA EPC diagram 5202, 后保险杠及附件, with 4 images and 24 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 52015A | Rear bumper right arm sub-assembly | 52015-0A030 · 52015-0A040 · 52015-0A060 · 52015-0A090 |
| 52023 | Rear bumper reinforcement sub-assembly | 52023-02290 · 52023-0A040 |
| 52151E | rear bumper | 52151-0A070 · 52151-0A900 · 52151-0A901 · 52151-0A902 · 52151-0A903 · 52151-0A904 · 52151-YY060 · 52151-YY090 · 52151-YY200 |
| 52152C | Rear bumper side clips | 90467-07215 · 90467-07220 |
| 52159 | rear bumper cover | 52159-0A070 · 52159-0A080 · 52159-0A090 · 52159-0A100 · 52159-0A110 · 52159-0A130 · 52159-0A140 · 52159-0A150 · 52159-0A220 · 52159-0A230 · 52159-0A240 · 52159-0A250 · 52159-0A300 · 52159-0A310 · 52159-0A320 · 52159-0A360 · 52159-YY040 · 52159-YY050 · 52159-YY070 · 52159-YY080 · 52159-YY100 · 52159-YY110 · 52159-YY140 · 52159-YY150 |
| 52161B | Rear bumper insert | 52161-0K040 · 52161-0K060 · 52161-16010 |
| 52162B | Rear bumper No. 1 fender | 52162-0A010 · 52162-0A020 · 52162-0A030 · 52162-0A080 · 52162-YY020 |
| 52162D | Rear bumper insert | 52161-0K040 · 52161-16010 |
| 52163A | Rear bumper right side fender | 52163-0A150 · 52163-0A900 · 52163-0A901 · 52163-0A902 · 52163-0A903 · 52163-0A904 · 52163-YY030 · 52163-YY060 · 52163-YY100 |
| 52165D | Rear bumper right corner extension | 52165-0A900 · 52165-0A901 · 52165-0A902 · 52165-0A903 · 52165-0A904 |
| 52166B | Rear bumper left corner extension | 52166-0A900 · 52166-0A901 · 52166-0A902 · 52166-0A903 · 52166-0A904 |
| 52191A | Rear bumper arm seal | 52191-47030 |
| 52561A | Clip (for rear bumper mount) | 90467-09237 |
| 52562B | Rear bumper upper right fixing bracket | 52562-0A010 · 52562-0A020 · 52562-0A030 · 52562-0A070 |
| 52563A | Rear bumper upper left fixing bracket | 52563-0A010 · 52563-0A020 · 52563-0A030 · 52563-0A070 |
| 52575 | Rear bumper right side fixing bracket | 52575-0A010 · 52575-0A020 · 52575-0A030 · 52575-0A070 |
| 52576B | Rear bumper left side fixing bracket | 52576-0A010 · 52576-0A020 · 52576-0A030 · 52576-0A070 |
| 52591 | Rear bumper right seal | 52591-0A020 · 52591-0A030 · 52591-0A040 · 52591-0A080 |
| 52592 | Rear bumper left seal | 52592-0A010 · 52592-0A020 · 52592-0A030 · 52592-0A070 |
| 52599 | Rear bumper upper retainer | 52599-68030 |
| 75392 | External protective strip fixings | 75392-0K010 · 75392-35220 |
| 75392Q | No. 2 outer protective strip fixings | 75392-0K010 · 75392-35220 |
| 89C48A | Ultrasonic sensor rear corner fixing bracket | 89348-0A060 · 89348-16091 |
| 89C48B | Ultrasonic sensor rear central fixing bracket | 89348-02330 · 89348-0A060 · 89348-48311 |
