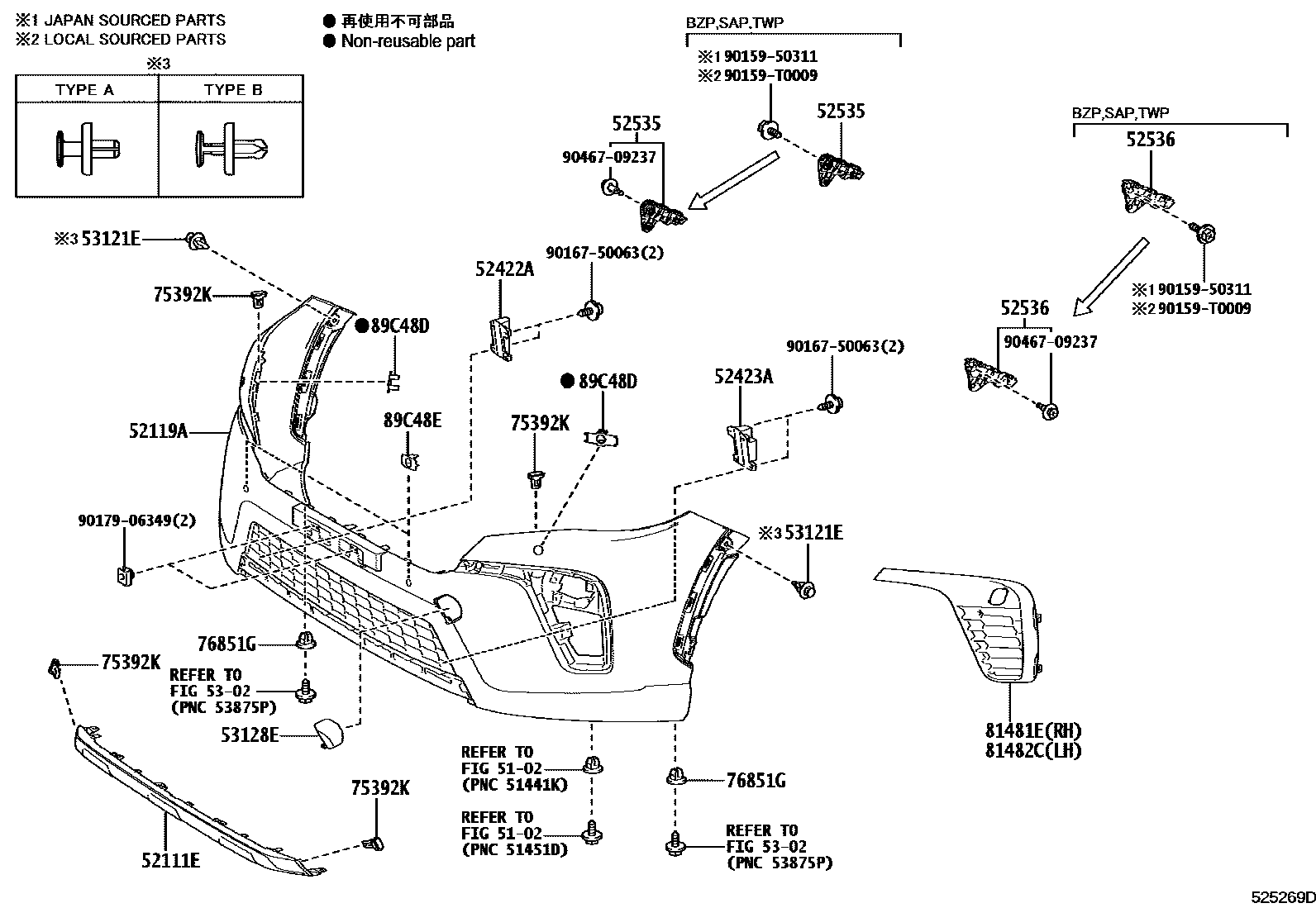

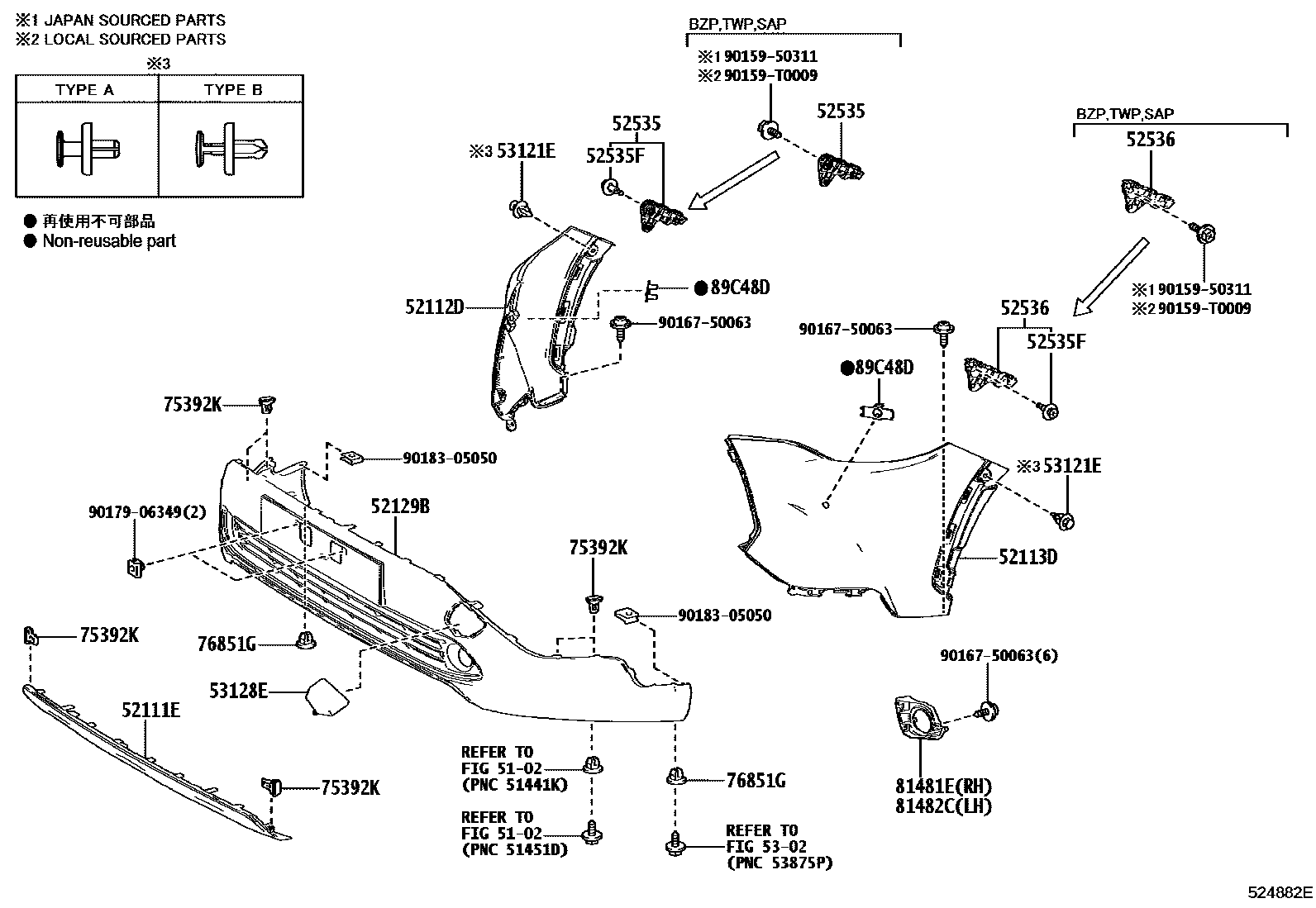

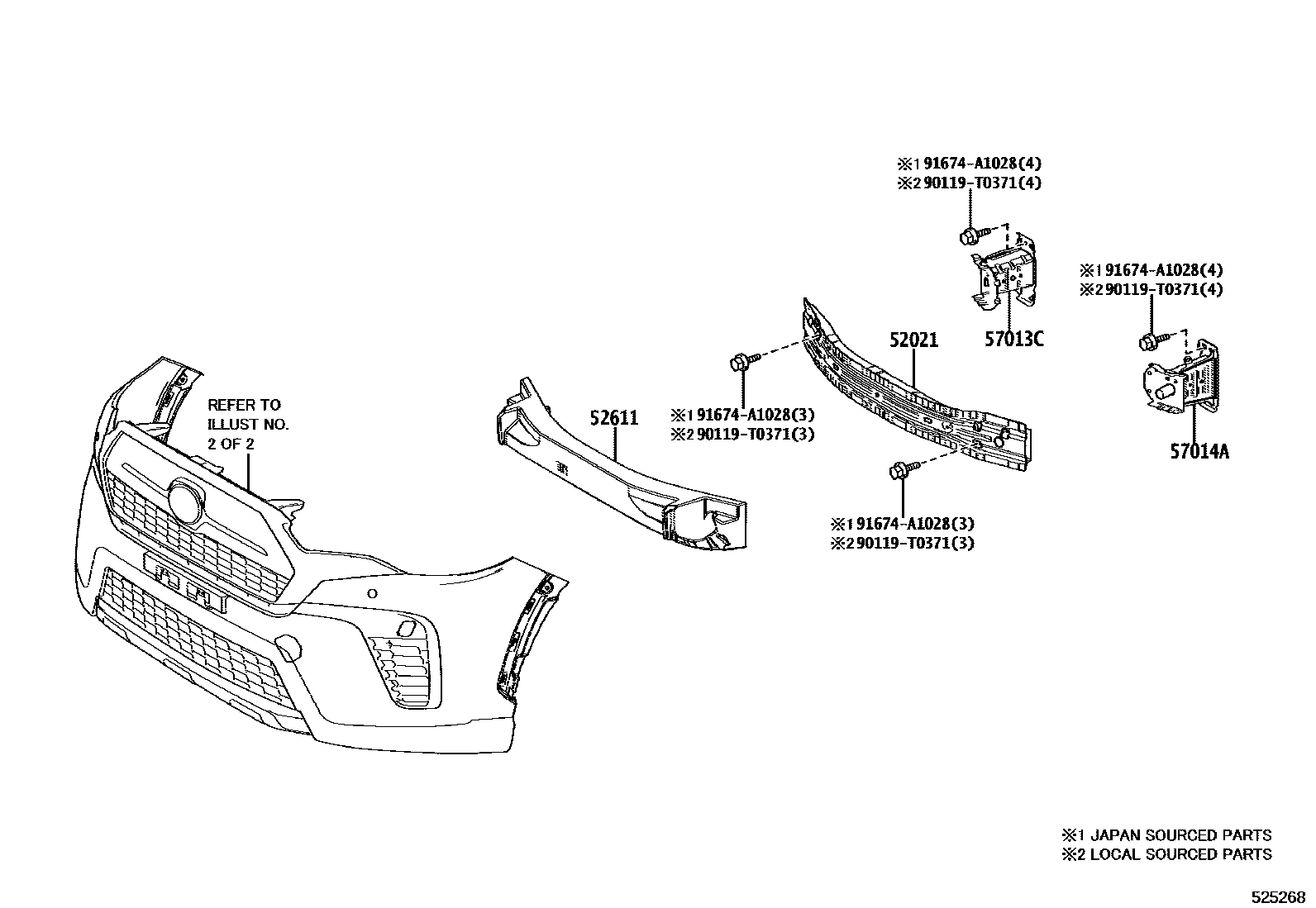

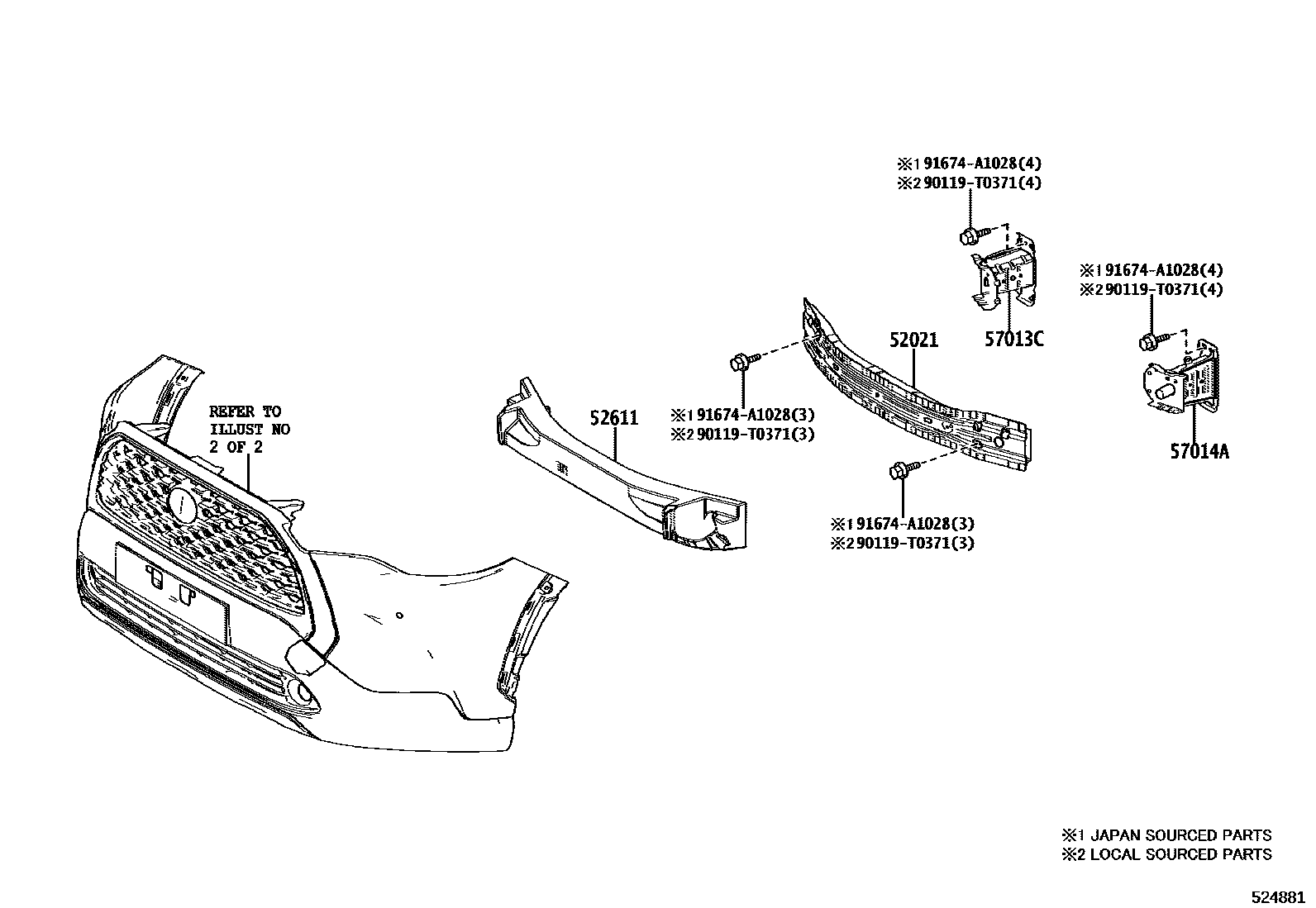

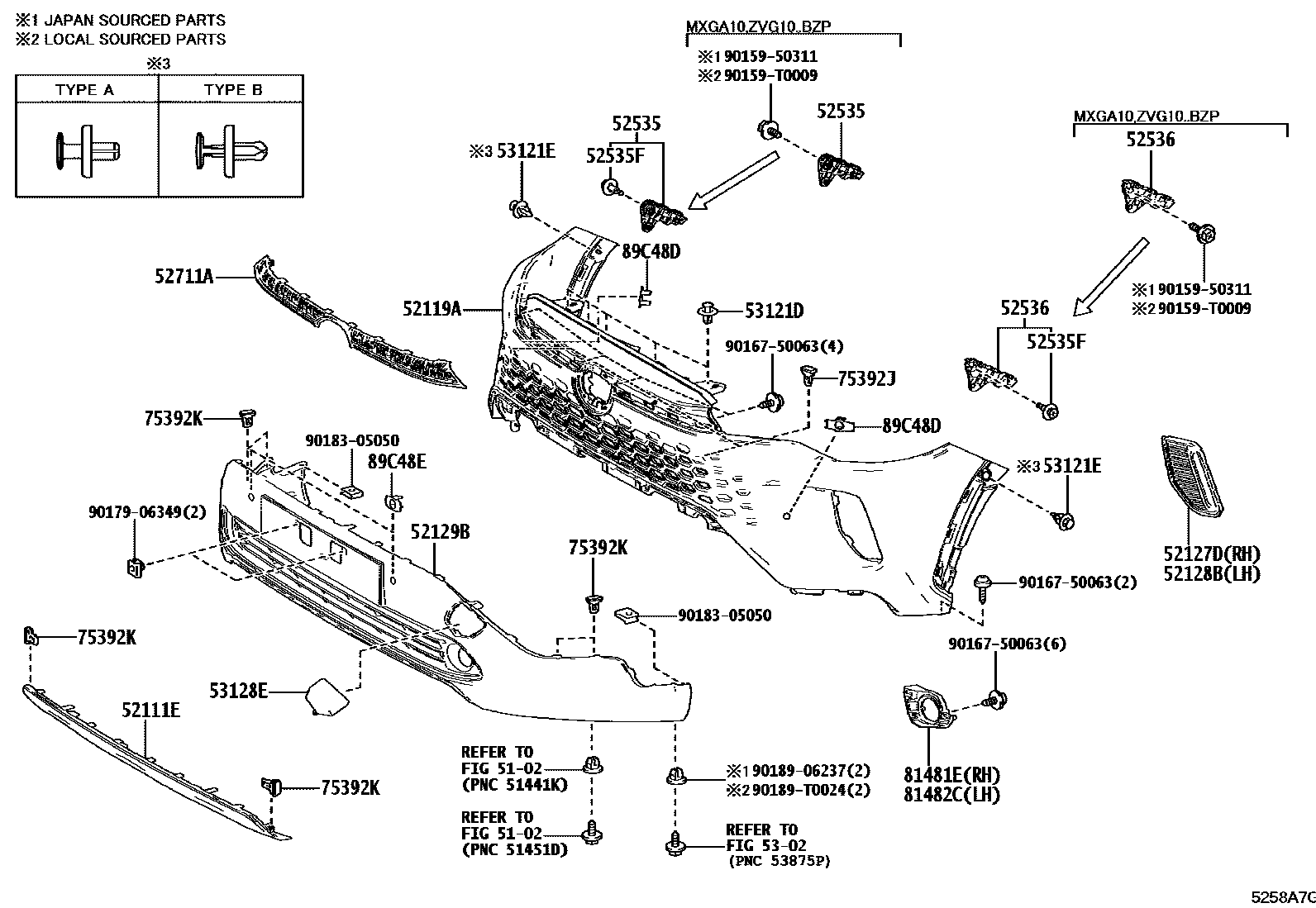

Toyota COROLLA 前保险杠及附件 — Figure 5201
Toyota COROLLA EPC diagram 5201, 前保险杠及附件, with 5 images and 26 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 52021 | Front bumper reinforcement sub-assembly | 52021-02260 · 52021-02320 · 52021-02330 · 52021-0A040 |
| 52111E | front bumper stay | 52111-0A160 · 52111-0A900 · 52111-0A901 · 52111-0A902 · 52111-0A903 · 52111-0A904 · 52111-0A908 · 52111-YY020 · 52111-YY040 · 52111-YY050 · 52111-YY100 |
| 52112D | Front bumper right extension | 52112-0A900 · 52112-0A901 · 52112-0A902 · 52112-0A903 · 52112-0A904 · 52112-0A905 · 52112-0A906 · 52112-0A907 |
| 52113D | Front bumper left extension | 52113-0A900 · 52113-0A901 · 52113-0A902 · 52113-0A903 · 52113-0A904 · 52113-0A905 · 52113-0A906 · 52113-0A907 |
| 52119A | front bumper cover | 52119-0A963 · 52119-0A964 · 52119-0A965 · 52119-0A967 · 52119-0A968 · 52119-0A969 · 52119-0A970 · 52119-0A971 · 52119-0A972 · 52119-0A973 · 52119-YY300 |
| 52127D | Front bumper right hole cover | 52127-0A010 · 52127-0A020 · 52127-0A030 · 52127-0A080 · 52127-0A090 |
| 52128B | Front bumper left hole cover | 52128-0A010 · 52128-0A020 · 52128-0A030 · 52128-0A080 · 52128-0A090 |
| 52129B | Front bumper lower cover | 52129-0A010 · 52129-0A020 · 52129-0A030 · 52129-0A100 · 52129-0A110 · 52129-0A140 · 52129-0A150 · 52129-0A160 |
| 52422A | Front bumper right side lining | 52422-YY020 |
| 52423A | Front bumper left lining | 52423-YY020 |
| 52535 | Front bumper right side fixing bracket | 52535-0A010 · 52535-0A020 · 52535-0A030 · 52535-0A070 |
| 52535F | Front bumper side fixing clip | 90467-09237 |
| 52536 | Front bumper left fixed bracket | 52536-0A010 · 52536-0A020 · 52536-0A030 · 52536-0A070 |
| 52611 | front bumper energy absorber | 52611-0A010 · 52611-0A020 · 52611-0A030 · 52611-0A070 · 52611-0A080 · 52611-YY020 |
| 52711A | front bumper decorative panel | 52711-0A030 · 52711-0A040 · 52711-0A050 · 52711-0A060 · 52711-0A070 · 52711-0A080 · 52711-0A090 · 52711-0A100 · 52711-0A110 · 52711-0A130 · 52711-0A140 · 52711-0A150 · 52711-0A160 |
| 53121E | Clamp No. 1 (for front bumper) | 90467-07215 · 90467-07220 |
| 53128E | Lower left radiator grille | 53128-0A010 · 53128-0A020 · 53128-0A030 · 53128-0A070 · 53128-0A080 · 53128-YY900 |
| 57013C | Right front longitudinal beam bracket sub-assembly | 57013-02210 · 57013-02220 · 57013-02240 · 57013-0A040 · 57013-0A050 |
| 57014A | Left front longitudinal beam bracket sub-assembly | 57014-02210 · 57014-02220 · 57014-02240 · 57014-0A060 · 57014-0A070 |
| 75392J | External protective strip fixings | 75392-0K010 · 75392-35220 |
| 75392K | No. 2 outer protective strip fixings | 75392-0K010 · 75392-35220 |
| 76851G | No. 1 screw seal | 90189-06237 · 90189-T0024 |
| 81481E | Right fog light cover | 81481-0A010 · 81481-0A020 · 81481-0A030 · 81481-0A040 · 81481-0A050 · 81481-0A120 · 81481-0A190 · 81481-YY040 · 81481-YY050 · 81481-YY070 |
| 81482C | Left fog light cover | 81482-0A010 · 81482-0A020 · 81482-0A030 · 81482-0A040 · 81482-0A050 · 81482-0A120 · 81482-0A190 · 81482-YY040 · 81482-YY050 · 81482-YY070 |
| 89C48D | Front angle ultrasonic sensor holder | 89348-02190 · 89348-0A060 |
| 89C48E | Front central ultrasonic sensor holder | 89348-K0231 |
