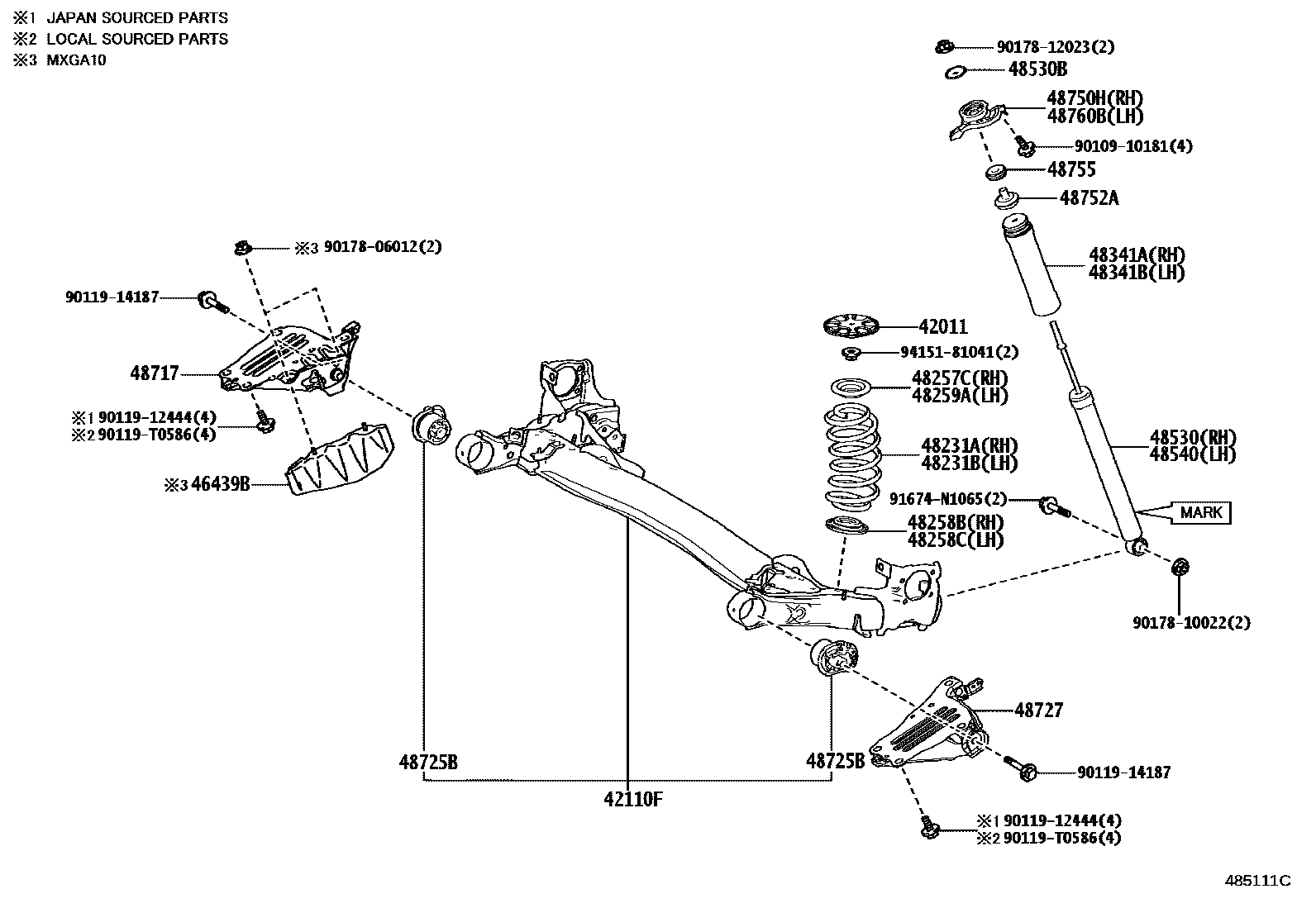

Toyota COROLLA Rear Spring & Shock Absorber — Figure 4804
Toyota COROLLA EPC diagram 4804, Rear Spring & Shock Absorber, with 1 images and 21 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 42011 | Rear spring seat sub-assembly | 42011-0A010 · 42011-0A030 · 42011-0A090 |
| 42110F | rear axle assembly | 42110-0A030 · 42110-0A040 · 42110-0A050 · 42110-0A110 · 42110-0A120 · 42110-0A130 · 42110-0A140 · 42110-0A150 · 42110-0A160 · 42110-0A170 |
| 46439B | Parking brake cable insulation pad | 46439-0A040 |
| 48231A | Right rear coil spring | 48231-0A040 · 48231-0A050 · 48231-0A060 · 48231-0A070 · 48231-0A080 · 48231-0A090 · 48231-0A210 · 48231-0A220 · 48231-0A230 · 48231-0A250 · 48231-0A260 |
| 48231B | Left rear coil spring | 48231-0A040 · 48231-0A050 · 48231-0A060 · 48231-0A070 · 48231-0A080 · 48231-0A090 · 48231-0A210 · 48231-0A220 · 48231-0A230 · 48231-0A250 · 48231-0A260 |
| 48257C | Right rear coil spring upper vibration isolation pad | 48257-02110 · 48257-02120 · 48257-06050 · 48257-0A020 |
| 48258B | Right rear coil spring lower vibration isolation pad | 48258-0A010 · 48258-0A020 · 48258-0A030 · 48258-0A070 · 48258-0A080 |
| 48258C | Left rear coil spring lower vibration isolation pad | 48258-0A010 · 48258-0A020 · 48258-0A030 · 48258-0A070 · 48258-0A080 |
| 48259A | Left rear coil spring upper vibration isolation pad | 48257-02110 · 48257-02120 · 48257-06050 · 48257-0A020 |
| 48341A | No. 1 right rear spring buffer block | 48341-0A020 |
| 48341B | No. 1 left rear spring buffer block | 48341-0A020 |
| 48530 | Right rear shock absorber assembly | 48530-0A040 · 48530-0A050 · 48530-0A060 · 48530-0A070 · 48530-0A090 · 48530-0A091 · 48530-0A120 · 48530-0A130 · 48530-0A160 · 48530-0A170 · 48530-0A180 · 48530-0A190 · 48530-0A200 · 48530-0A210 · 48530-0A220 · 48530-0A230 · 48530-0A240 · 48530-0A250 · 48530-0A251 · 48530-0A260 · 48530-0A290 |
| 48530B | Rear shock absorber No. 1 cushion washer | 90948-03021 |
| 48540 | Left rear shock absorber assembly | 48530-0A040 · 48530-0A050 · 48530-0A060 · 48530-0A070 · 48530-0A090 · 48530-0A091 · 48530-0A120 · 48530-0A130 · 48530-0A160 · 48530-0A170 · 48530-0A180 · 48530-0A190 · 48530-0A200 · 48530-0A210 · 48530-0A220 · 48530-0A230 · 48530-0A240 · 48530-0A250 · 48530-0A251 · 48530-0A260 · 48530-0A290 |
| 48717 | Right rear suspension arm bracket | 48717-0A010 · 48717-0A020 · 48717-0A030 · 48717-0A080 |
| 48725B | Rear suspension No. 1 arm bushing | 48725-0A020 · 48725-0A030 |
| 48727 | Left rear suspension arm bracket | 48727-0A010 · 48727-0A020 · 48727-0A030 · 48727-0A080 |
| 48750H | Right rear suspension support assembly | 48750-0A030 · 48750-0A050 · 48750-0A100 |
| 48752A | Rear suspension mount block | 48752-0A010 · 48752-0A020 · 48752-0A030 · 48752-0A100 · 48752-0A110 |
| 48755 | rear suspension mount | 48755-0A010 · 48755-0A020 · 48755-0A030 · 48755-0A100 · 48755-0A110 |
| 48760B | Left rear suspension support assembly | 48760-0A030 · 48760-0A050 · 48760-0A100 |
