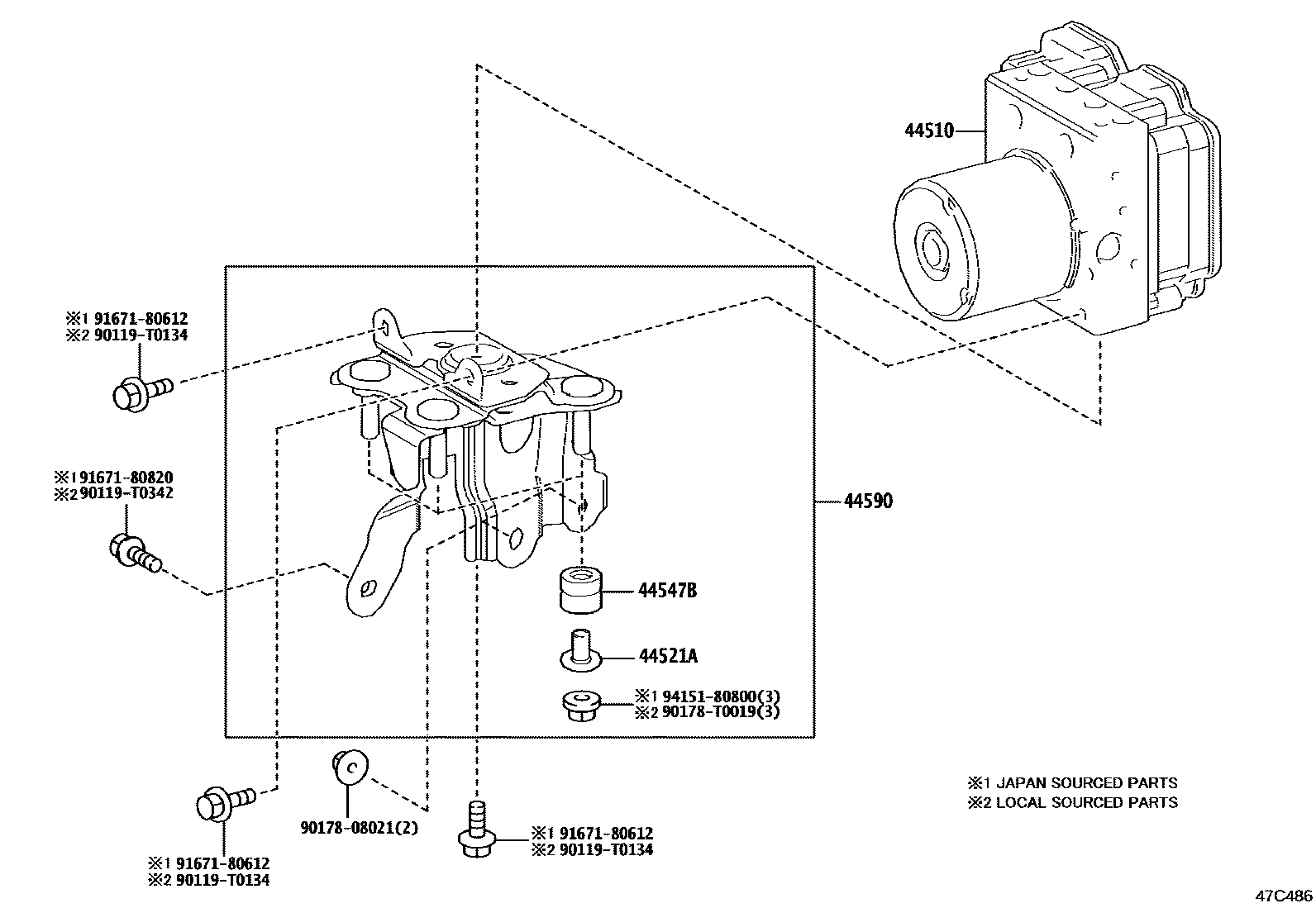

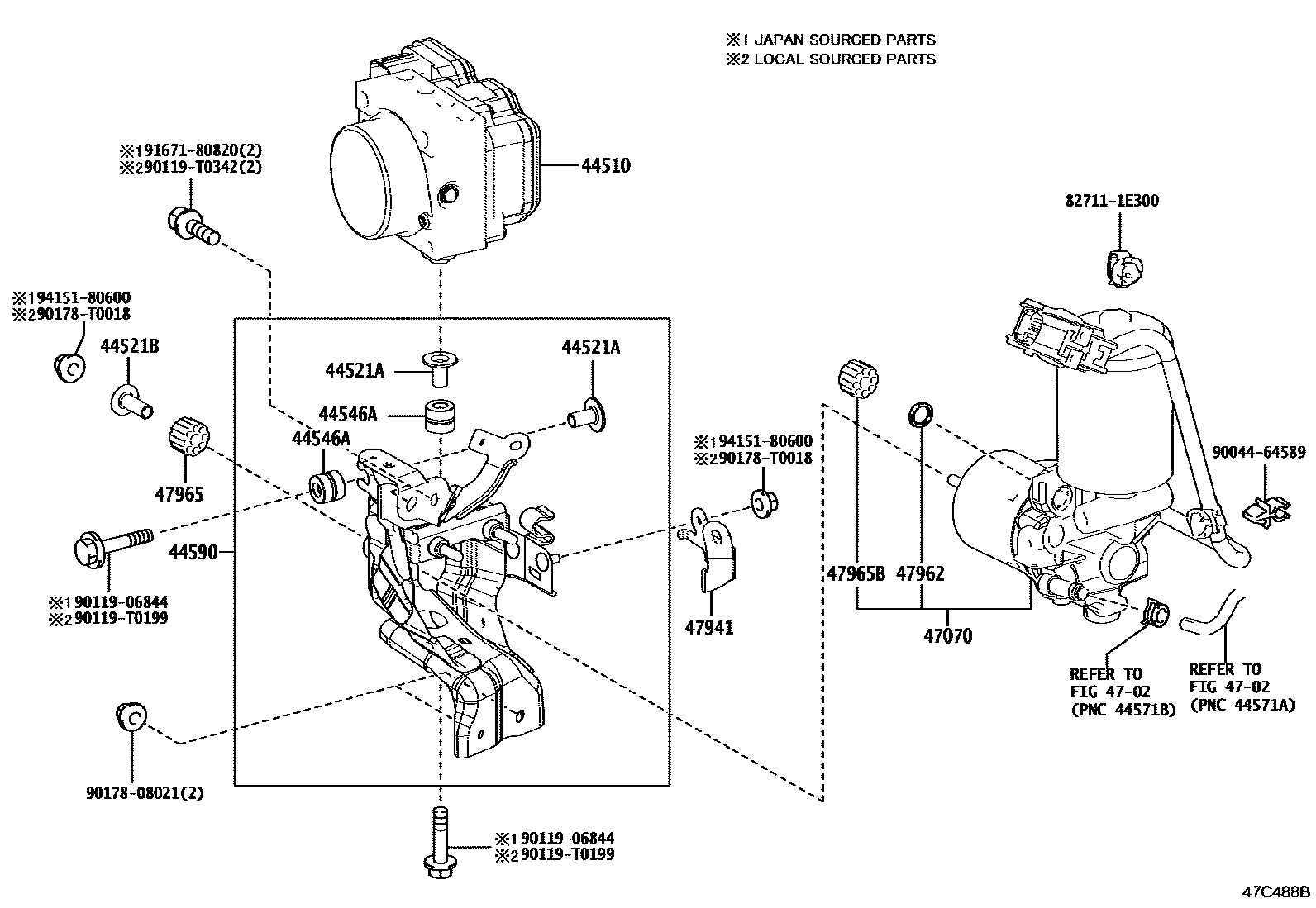

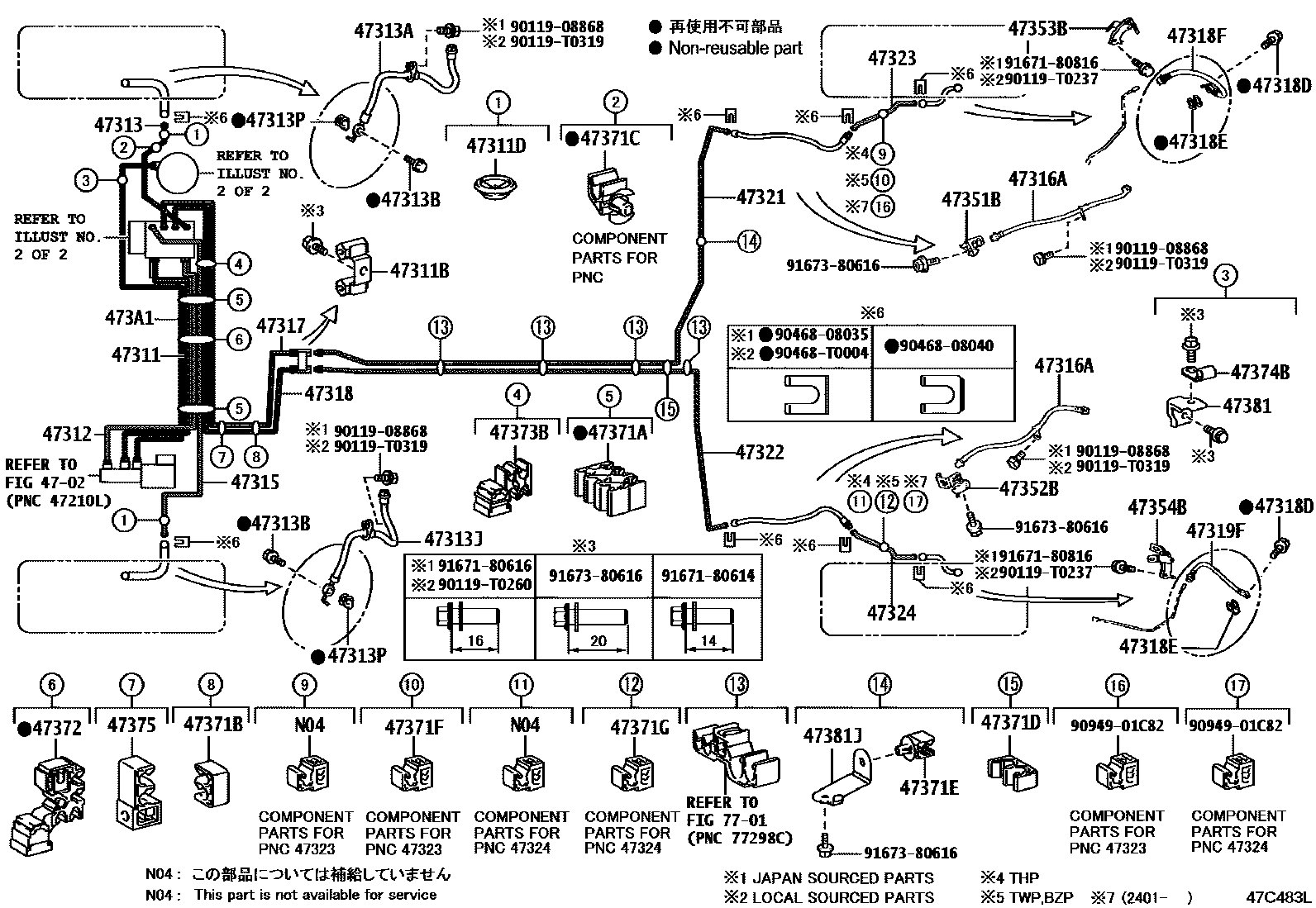

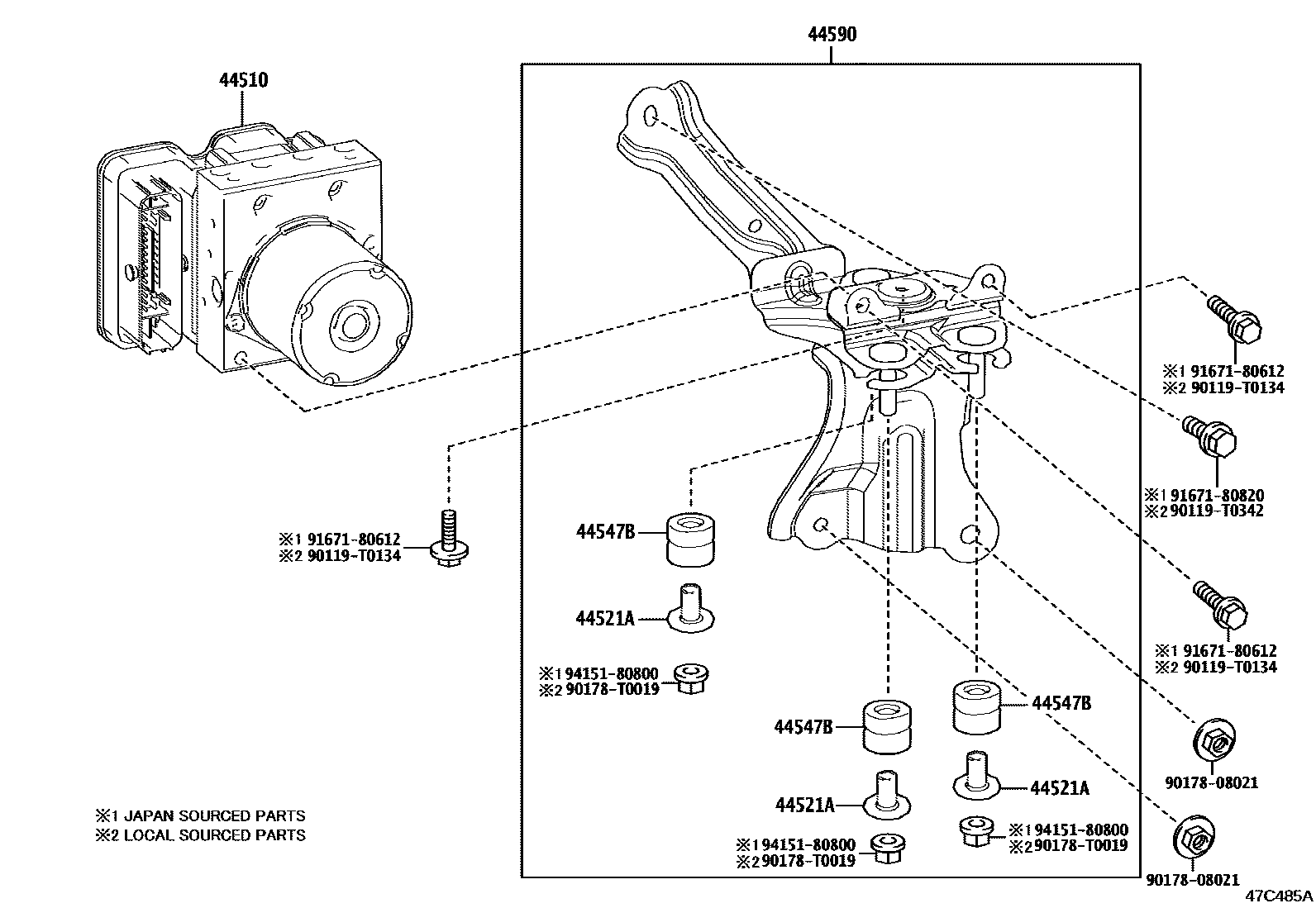

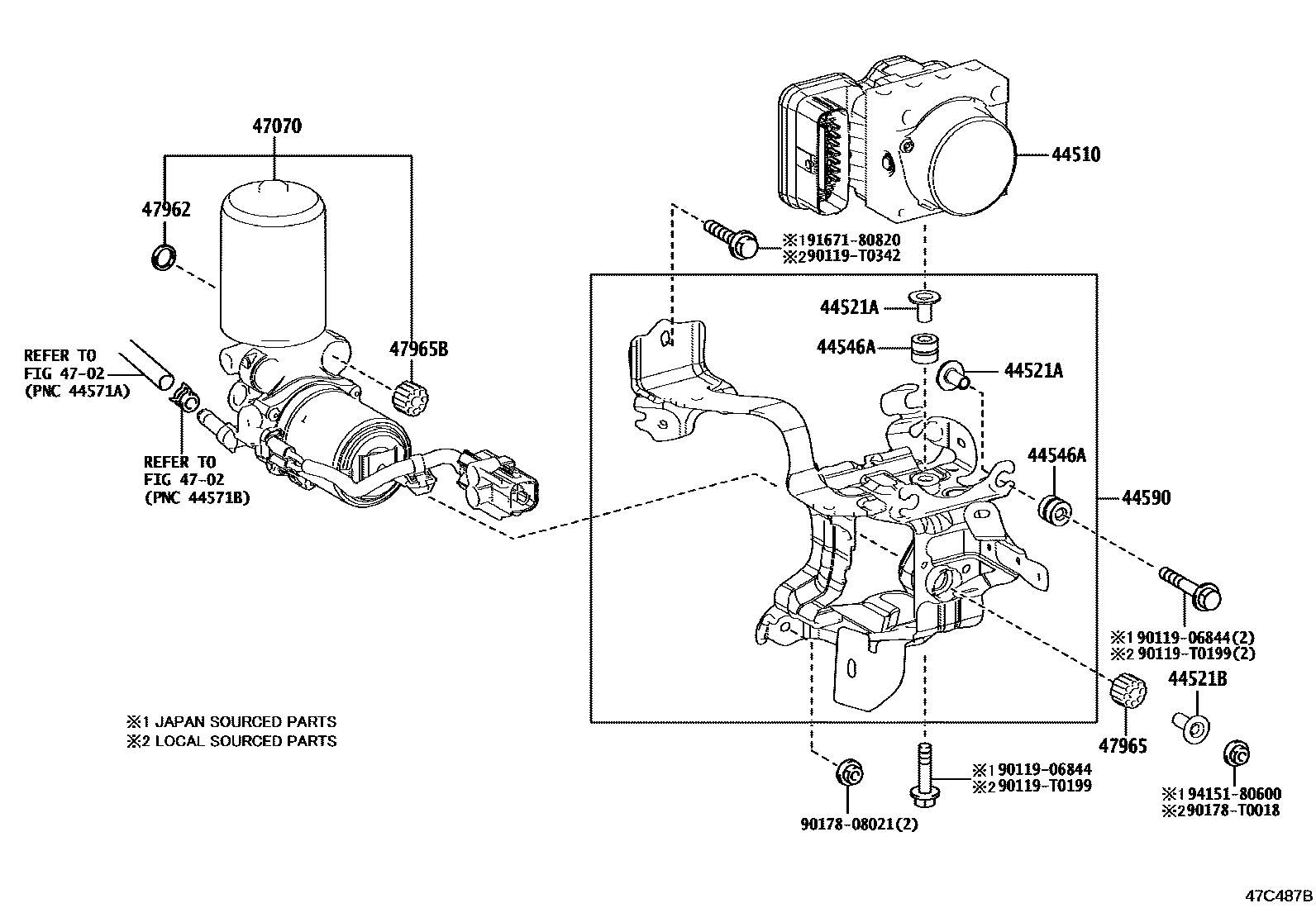

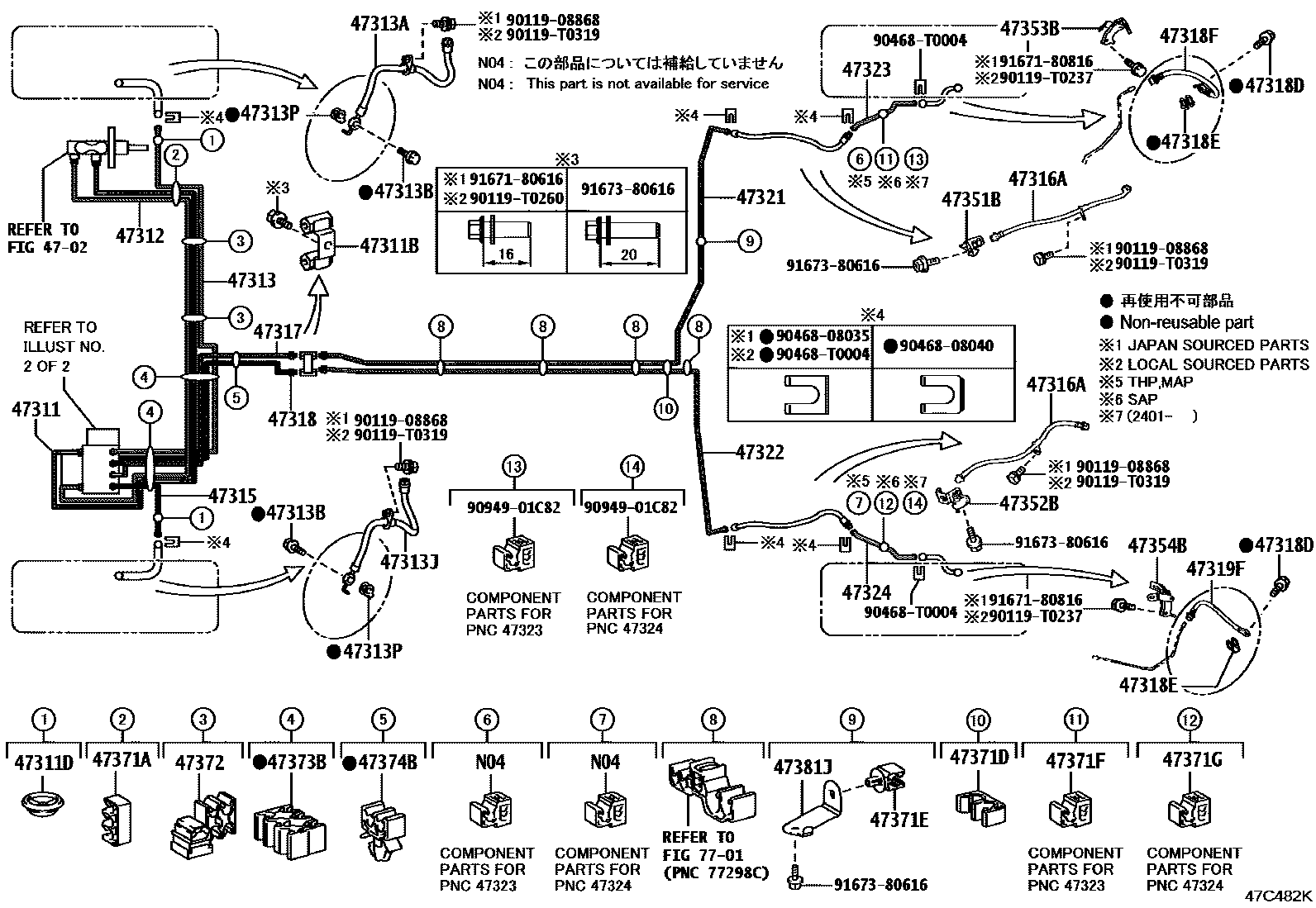

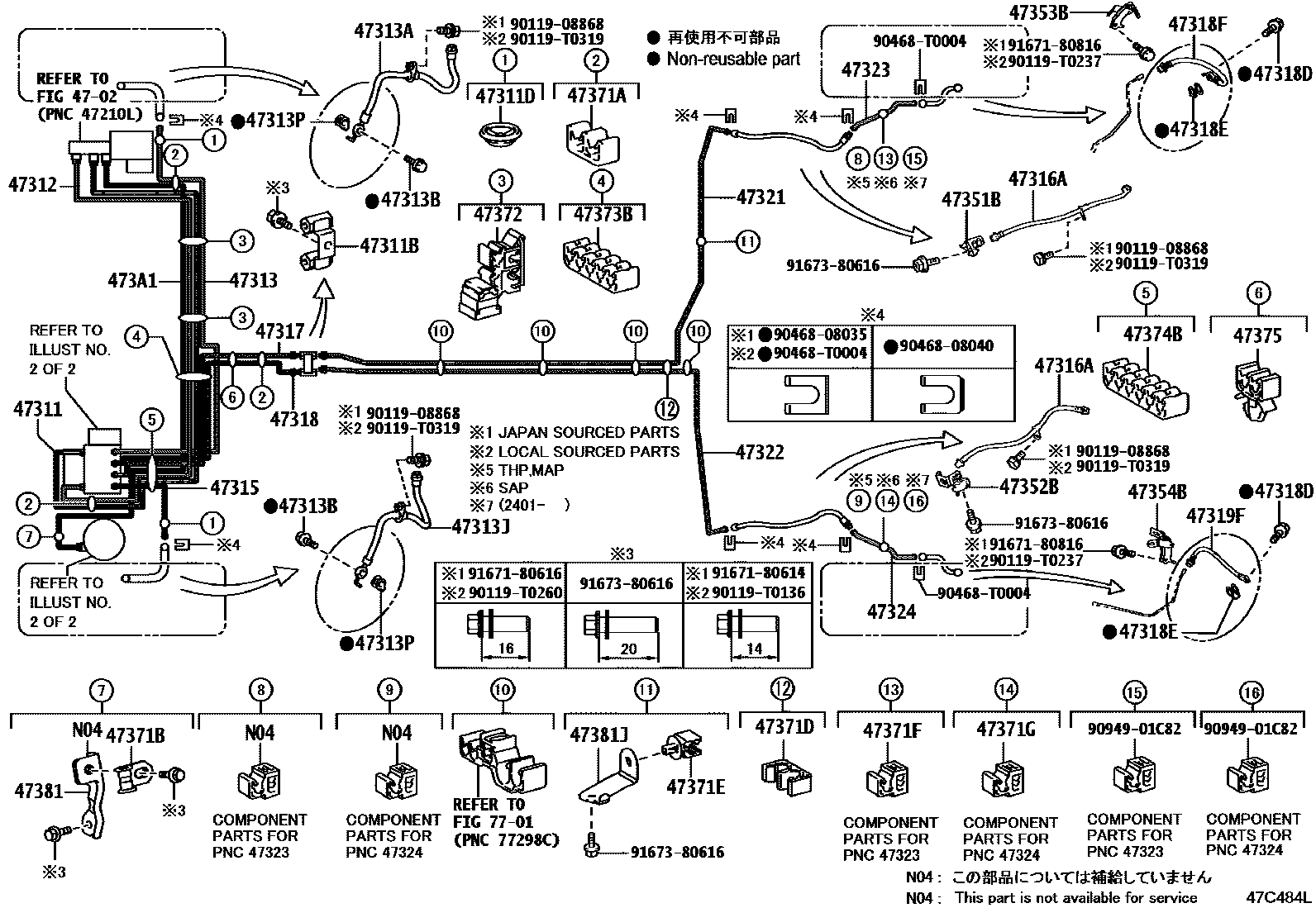

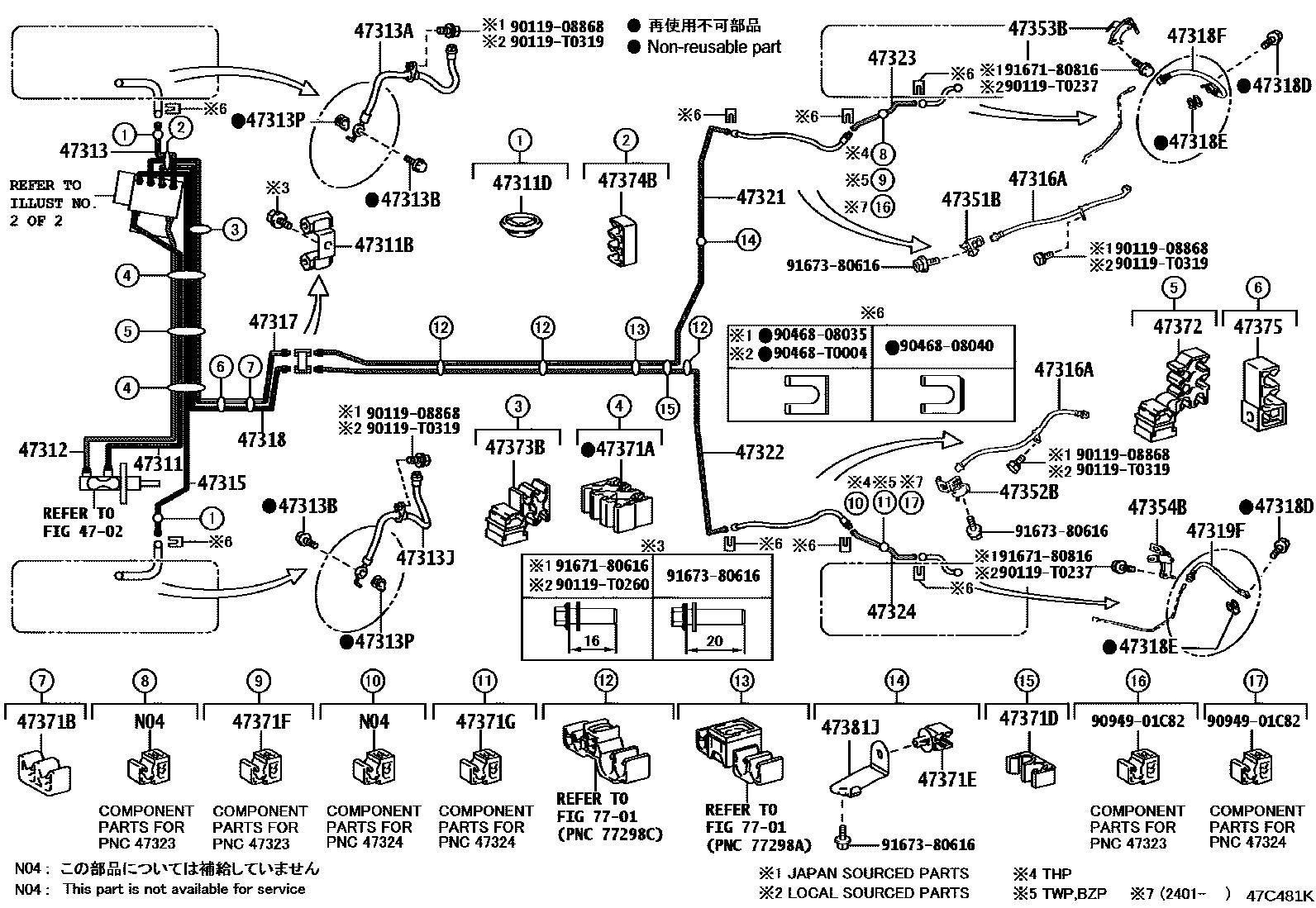

Toyota COROLLA 制动配管和卡箍 — Figure 4708
Toyota COROLLA EPC diagram 4708, 制动配管和卡箍, with 8 images and 50 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 44510 | brake actuator assembly | 44050-0A010 · 44050-0A020 · 44050-0A030 · 44050-0A040 · 44050-0A050 · 44050-0A060 · 44050-0A070 · 44050-0A080 · 44050-0A120 · 44050-0A130 · 44050-0A140 · 44050-0A210 · 44050-0A220 · 44050-0A230 · 44050-0A290 · 44050-0A300 · 44050-0A310 · 44050-0A320 · 44050-0A330 · 44050-0A340 · 44050-0A350 · 44050-0A360 · 44050-0A410 · 44050-0A420 · 44050-0A430 · 44050-16110 · 44050-47060 |
| 44521A | No. 1 brake actuator housing collar | 44521-12050 · 44521-33020 |
| 44521B | No. 2 brake actuator housing collar | 44521-47010 |
| 44546A | Brake actuator bolt cushion | 44546-12120 |
| 44547B | brake actuator bracket cushion | 44547-33100 |
| 44590 | Brake actuator bracket assembly | 44590-02520 · 44590-02521 · 44590-02550 · 44590-02560 · 44590-02580 · 44590-0A020 · 44590-47063 · 44590-47082 |
| 47070 | Brake booster pump assembly | 47070-47090 · 47070-47100 |
| 47311 | No. 1 front brake pipe | 47311-02F10 · 47311-02F20 · 47311-02F30 · 47311-02F80 · 47311-0A040 · 47311-0A050 · 47311-0A060 · 47311-0A070 · 47311-0A080 · 47311-0A090 · 47311-0A100 · 47311-0A110 · 47311-F4060 |
| 47311B | No. 1 pipe joint (for front brake pipe) | 90412-10285 |
| 47311D | Seal (for front brake pipe) | 90480-25037 |
| 47312 | No. 2 front brake pipe | 47312-02D50 · 47312-02D60 · 47312-02D70 · 47312-02E20 · 47312-0A050 · 47312-0A060 · 47312-0A070 · 47312-0A080 · 47312-0A090 · 47312-0A100 · 47312-0A110 · 47312-0A120 · 47312-F4060 |
| 47313 | No. 3 front brake pipe | 47313-02F60 · 47313-02F70 · 47313-02F80 · 47313-02F90 · 47313-02G40 · 47313-02G50 · 47313-0A050 · 47313-0A060 · 47313-0A070 · 47313-0A080 · 47313-0A090 · 47313-F4050 · 47313-F4060 |
| 47313A | No. 1 front flexible hose | 90947-02H46 · 90947-02K97 · 90947-T2128 · 90947-T2147 |
| 47313B | Connector bolt (for front flex hose) | 90401-10058 |
| 47313J | No. 2 front flexible hose | 90947-02H47 · 90947-02K98 · 90947-T2129 · 90947-T2148 |
| 47313P | Gasket (for front flex hose) | 47389-50021 |
| 47315 | No. 5 front brake pipe | 47315-02520 · 47315-02530 · 47315-02540 · 47315-02550 · 47315-02570 · 47315-02580 · 47315-0A050 · 47315-0A060 · 47315-0A070 · 47315-0A080 · 47315-0A090 · 47315-F4050 · 47315-F4060 |
| 47316A | Flexible hose (for rear brake pipe) | 90947-T2162 · 90947-T2163 · 90947-T2164 · 90947-T2165 · 90947-T2187 · 90947-T2188 · 90947-T2189 · 90947-T2190 |
| 47317 | No. 7 front brake pipe | 47317-02E50 · 47317-02E60 · 47317-02E70 · 47317-02E80 · 47317-02F20 · 47317-02F30 · 47317-0A020 · 47317-0A030 · 47317-0A040 · 47317-0A050 · 47317-0A060 · 47317-F4050 · 47317-F4060 |
| 47318 | No. 8 front brake pipe | 47318-02E70 · 47318-02E80 · 47318-02E90 · 47318-02F00 · 47318-02F40 · 47318-02F50 · 47318-0A020 · 47318-0A030 · 47318-0A040 · 47318-0A050 · 47318-0A060 · 47318-F4050 · 47318-F4060 |
| 47318D | Connector bolt (for rear flex hose) | 90401-10058 |
| 47318E | Gasket (for rear flex hose) | 47389-50021 |
| 47318F | Right rear flexible hose | 90947-T2160 · 90947-T2161 · 90947-T2185 · 90947-T2186 |
| 47319F | Left rear flexible hose | 90947-T2160 · 90947-T2161 · 90947-T2185 · 90947-T2186 |
| 47321 | No. 1 rear brake pipe | 47321-0A040 · 47321-0A060 · 47321-0A080 · 47321-0A120 · 47321-0A130 |
| 47322 | No. 2 rear brake pipe | 47322-0A040 · 47322-0A050 · 47322-0A060 · 47322-0A090 · 47322-0A100 |
| 47323 | No. 3 rear brake pipe | 47323-0A040 · 47323-0A050 · 47323-0A060 · 47323-0A100 · 47323-0A110 · 47323-0A130 · 47323-0A140 · 47323-0A150 · 47323-0A160 · 47323-0A170 |
| 47324 | No. 4 rear brake pipe | 47324-0A040 · 47324-0A050 · 47324-0A060 · 47324-0A100 · 47324-0A110 · 47324-0A130 · 47324-0A140 · 47324-0A150 · 47324-0A160 · 47324-0A170 |
| 47351B | No. 1 Flexible Hose Bracket | 47351-0A050 · 47351-0A060 · 47351-0A070 · 47351-0A270 · 47353-0A010 · 47353-0A020 · 47353-0A030 · 47353-0A040 |
| 47352B | No. 2 Flexible Hose Bracket | 47352-0A050 · 47352-0A060 · 47352-0A070 · 47352-0A270 · 47354-0A010 · 47354-0A020 · 47354-0A030 · 47354-0A040 |
| 47353B | No. 3 Flexible Hose Bracket | 47351-0A280 · 47351-0A300 · 47351-0A310 · 47351-0A320 |
| 47354B | No. 4 Flexible Hose Bracket | 47352-0A140 · 47352-0A150 · 47352-0A160 · 47352-0A280 |
| 47371A | No. 1 brake pipe clamp | 90949-01D91 · 90949-01D99 · 90949-01E43 · 90949-01E44 |
| 47371B | No. 6 brake pipe clamp | 90461-10854 · 90949-01D91 |
| 47371C | No. 7 brake pipe clamp | 90949-01E10 |
| 47371D | No. 8 brake pipe clamp | 90464-00904 |
| 47371E | No. 9 brake pipe clamp | 90949-01E01 |
| 47371F | No. 10 brake pipe clamp | 90949-01C82 |
| 47371G | No. 11 brake pipe clamp | 90949-01C82 |
| 47372 | No. 2 brake pipe clamp | 90949-01E30 · 90949-01E42 · 90949-01E49 · 90949-01E50 |
| 47373B | No. 3 brake pipe clamp | 90949-01E15 · 90949-01E44 · 90949-01E51 |
| 47374B | No. 4 brake pipe clamp | 90461-10854 · 90949-01D92 · 90949-01E17 · 90949-01E34 |
| 47375 | No. 5 brake pipe clamp | 90949-01E33 · 90949-01E34 |
| 47381 | No. 1 brake pipe clamp bracket | 47381-02130 · 47381-47070 · 47381-F4030 |
| 47381J | No. 2 brake pipe clamp bracket | 47381-0A040 · 47381-0A060 |
| 473A1 | Pipe from accumulator to brake master cylinder | 473A1-02050 · 473A1-02060 · 473A1-02100 · 473A1-0A010 · 473A1-0A020 · 473A1-F4030 |
| 47941 | No. 1 brake power bracket | 47941-47020 |
| 47962 | brake booster pump collar | 47962-60090 |
| 47965 | brake booster pump bushing | 47965-30010 |
| 47965B | No. 2 brake booster pump bushing | 47965-30010 |
