Toyota COROLLA Alternator — Figure 1903

Toyota COROLLA EPC diagram 1903, Alternator, with 5 images and 16 PNC and OE references.

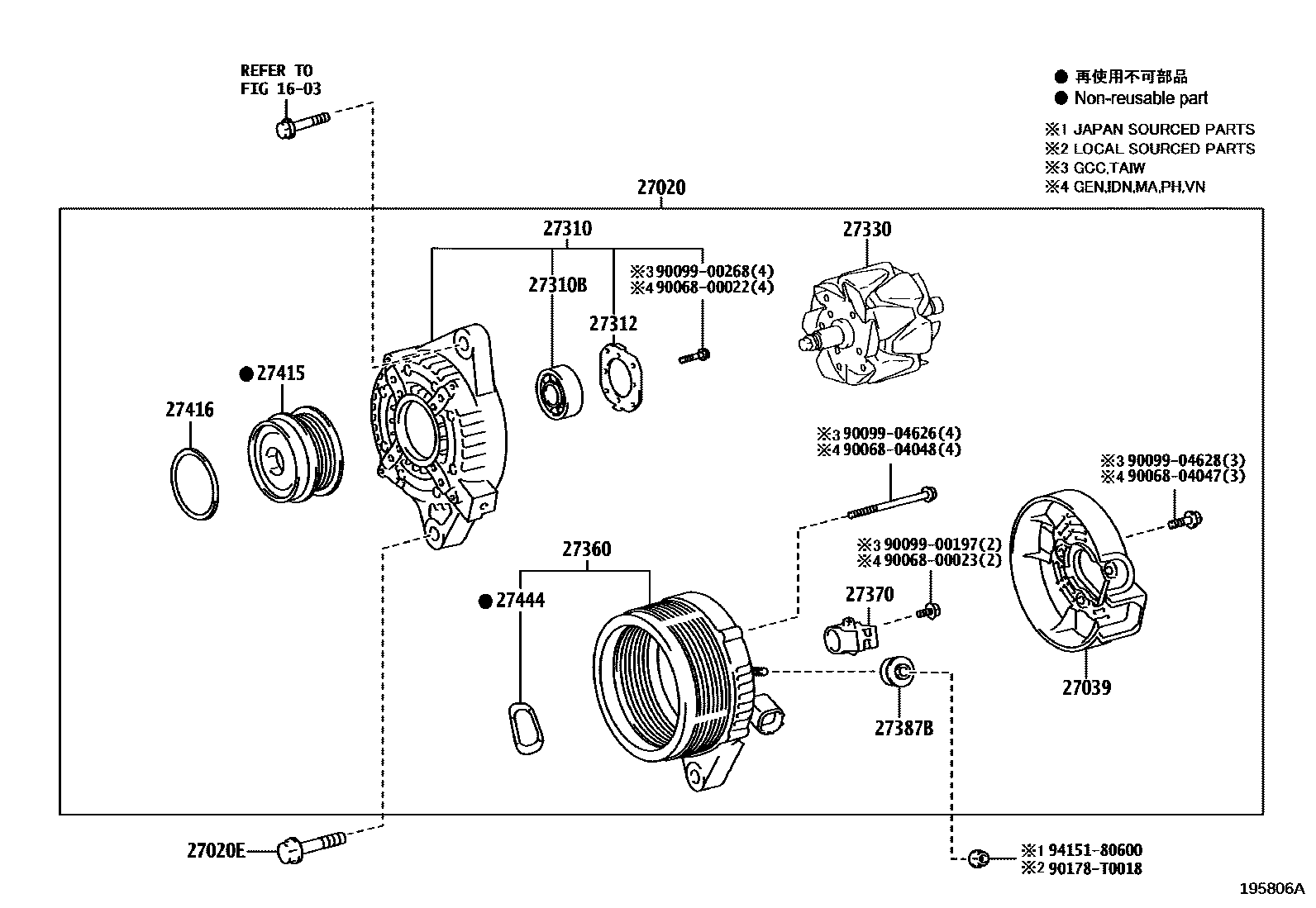

Toyota COROLLA Alternator EPC diagram — 195806A
Alternator — 195806A (202007 – 999999)
Toyota COROLLA Alternator EPC diagram — 195808A
Alternator — 195808A (202007 – 999999)

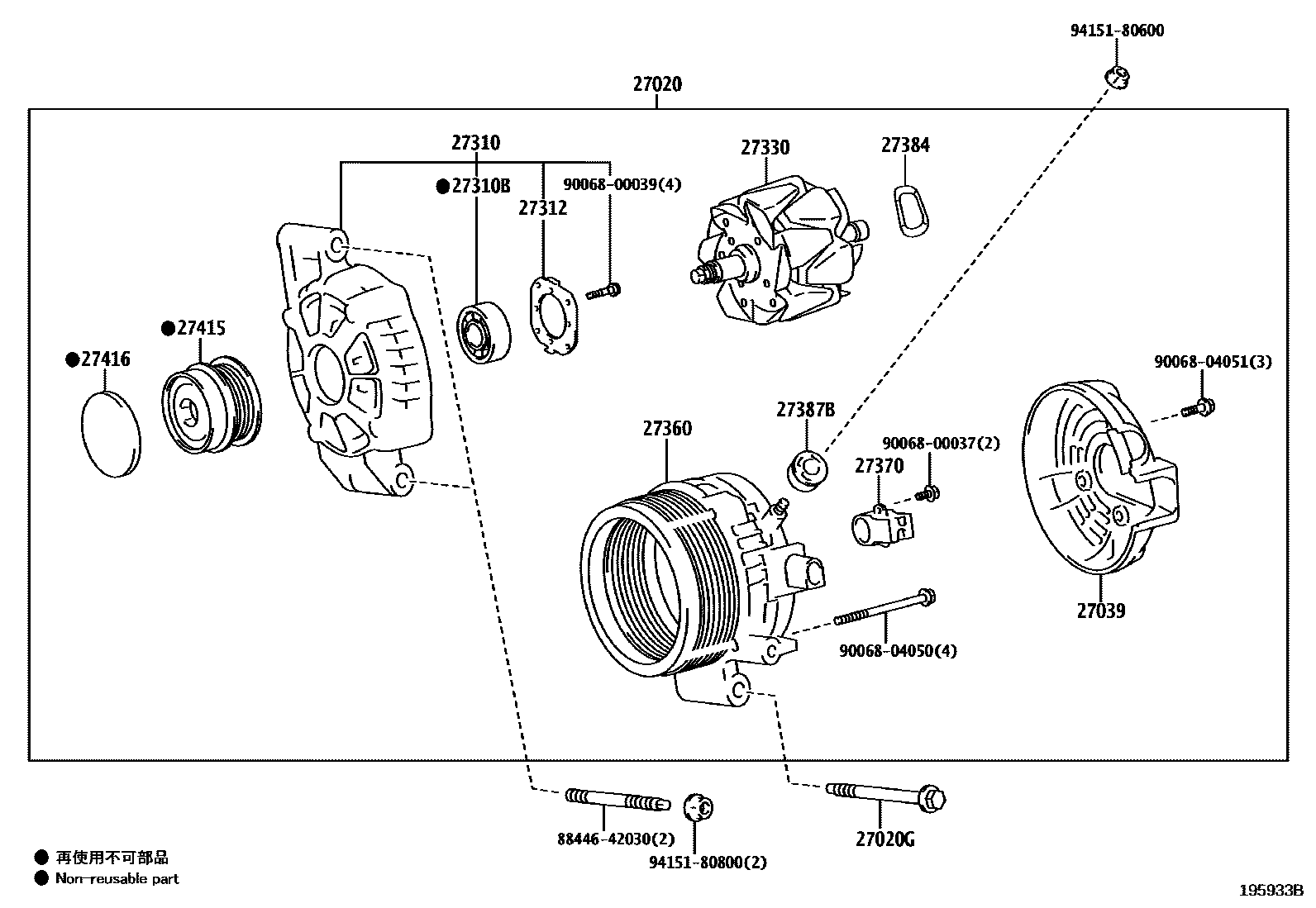

Toyota COROLLA Alternator EPC diagram — 195933B
Alternator — 195933B (202103 – 202311)

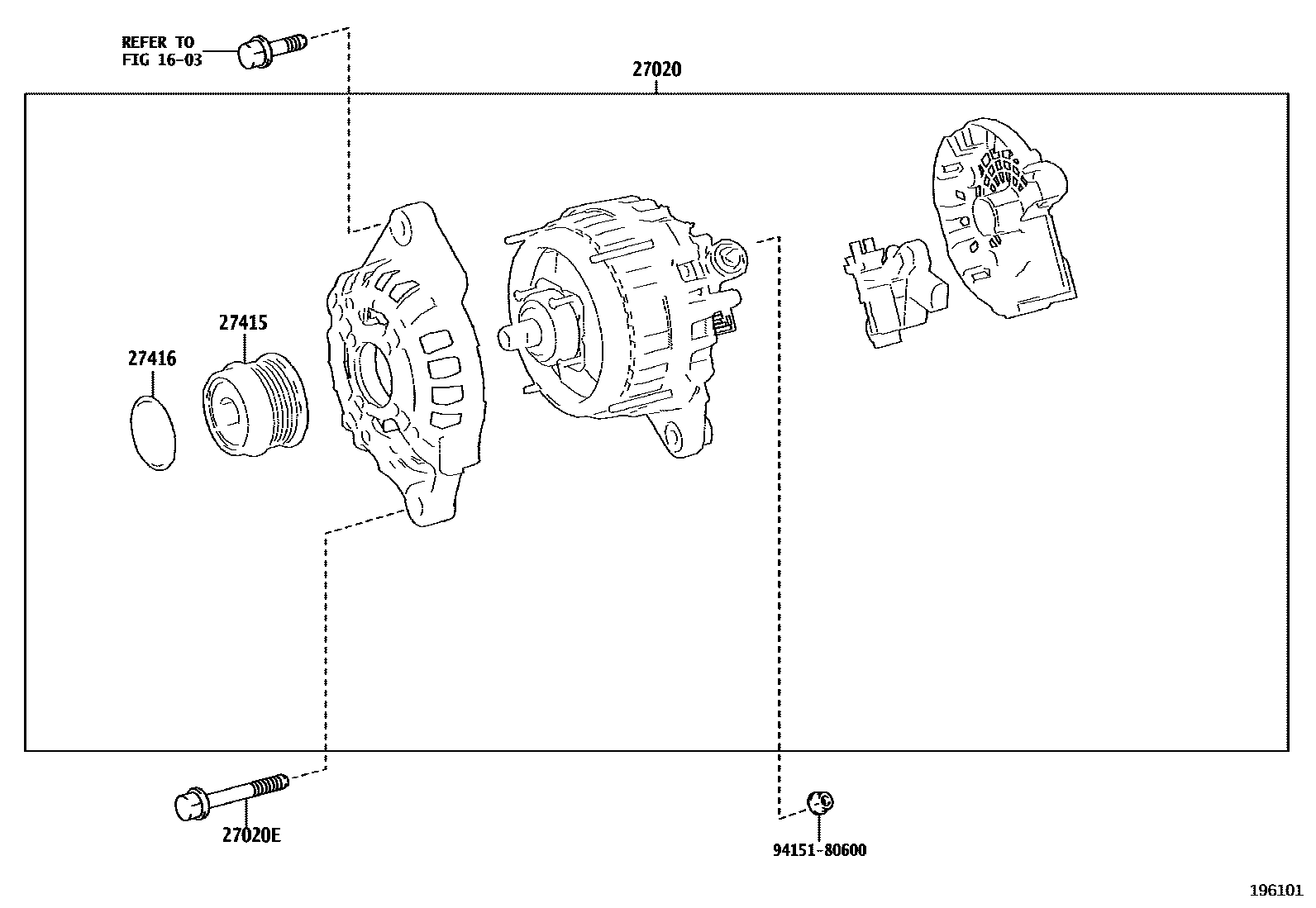

Toyota COROLLA Alternator EPC diagram — 196101
Alternator — 196101 (202110 – 999999)

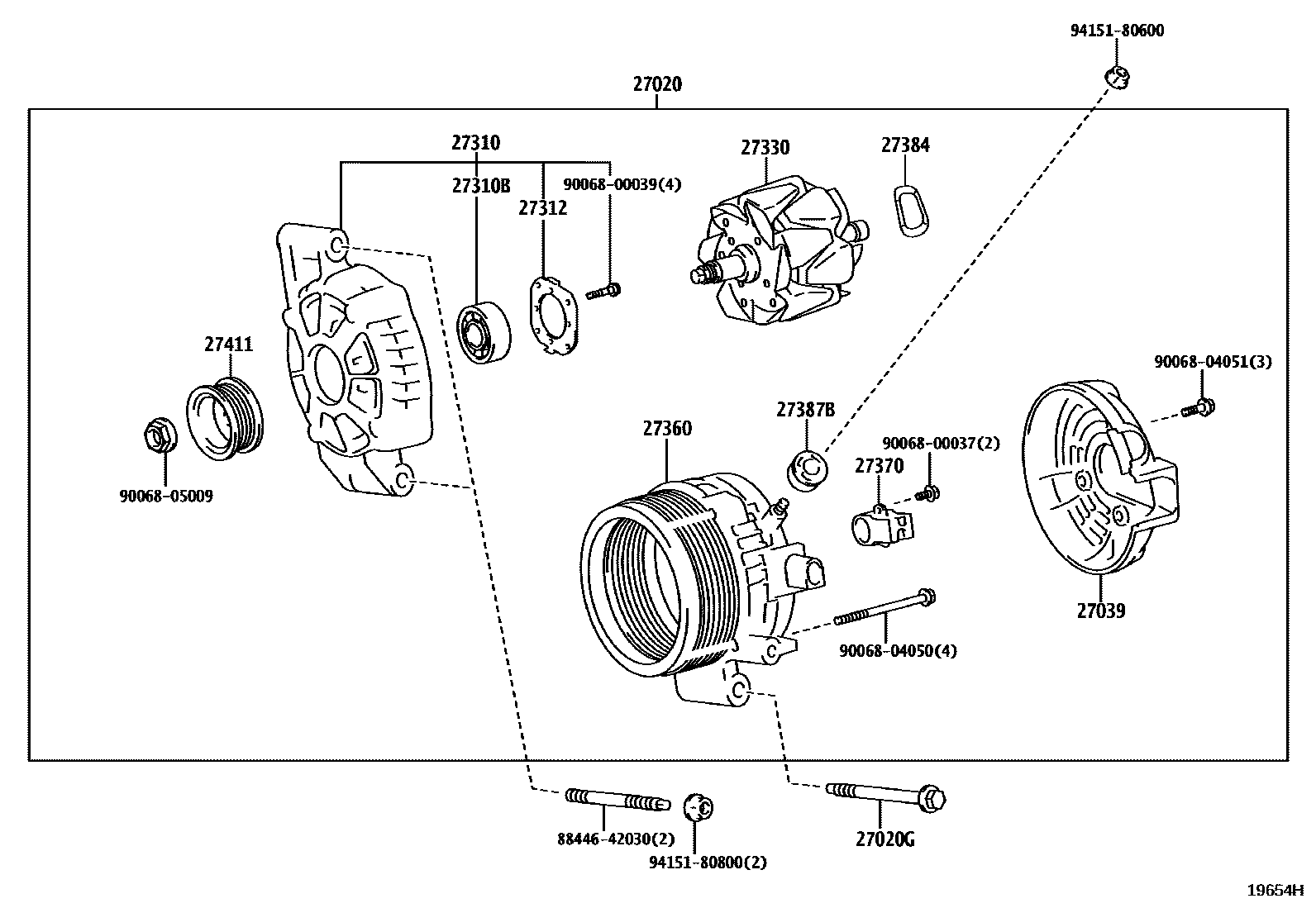

Toyota COROLLA Alternator EPC diagram — 19654H
Alternator — 19654H (202311 – 999999)

PNC and OE references

PNCPart nameOE numbers
27020Alternator Assembly27060-0T330 · 27060-0T391 · 27060-0T400 · 27060-0T490 · 27060-0T520 · 27060-F2110 · 27060-F2240
27020EBolts (for generator)90105-10307
27020GBolt No. 2 (for generator)90119-08C78
27039Alternator Rear End Cover27039-0M100 · 27039-0T300 · 27039-0V220 · 27039-0Y180
27310Alternator Drive End Frame Assembly27310-0T270 · 27310-0T280 · 27310-0T450 · 27310-0T480 · 27310-F2050
27310BBearing (for Alternator Drive End Frame)90068-10029 · 90068-10033 · 90068-10047 · 90068-10050 · 90068-10051
27312Retainer Plate27312-0C020 · 27312-0M070 · 27312-0T300
27330Alternator Rotor Assembly27330-0M100 · 27330-0V220 · 27330-0Y180 · 27330-F2050
27360Alternator Stator Coil Assembly27360-0T310 · 27360-0T390 · 27360-0T450 · 27360-F2050
27370Alternator Brush Holder Assembly27370-0M040 · 27370-0T030 · 27370-0T300
27384Washer27384-0V170
27387BGenerator terminal insulation pad27387-0C020 · 27387-0H110 · 27387-0T300
27411Alternator Pulley27411-F2180
27415PULLEY, ALTERNATOR W/CLUTCH27415-0T040 · 27415-0T060 · 27415-0T070 · 27415-F2050
27416Generator pulley cover27416-0W050 · 27416-F0010
27444Generator bearing cap seals27444-0Y180
